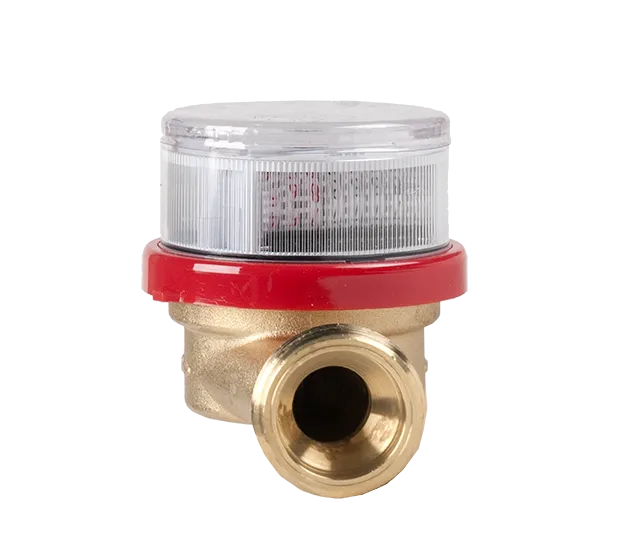

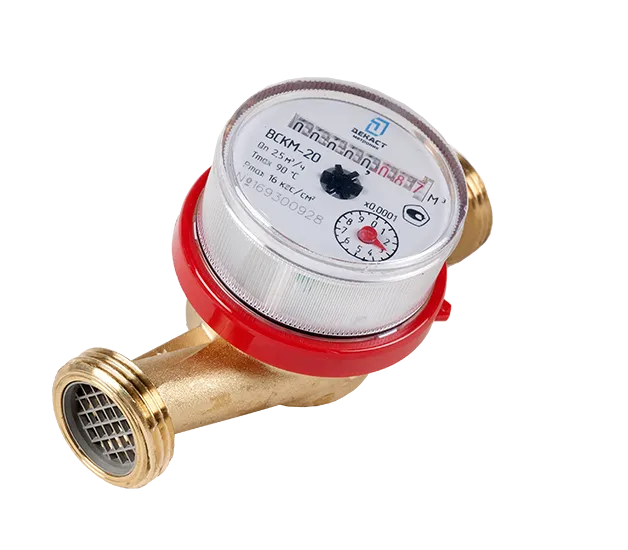

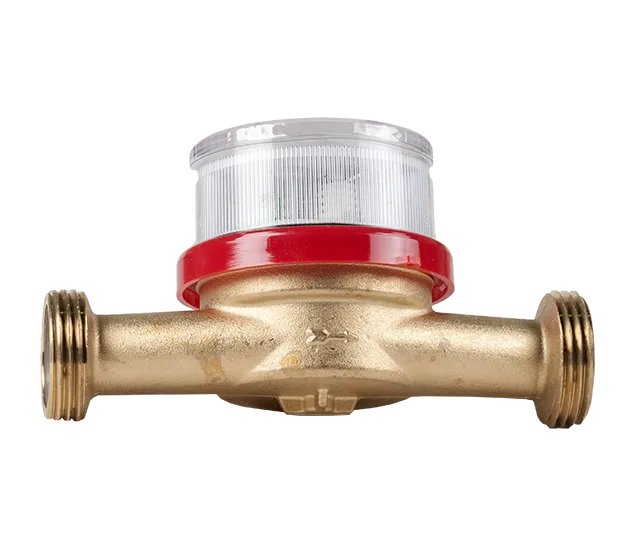

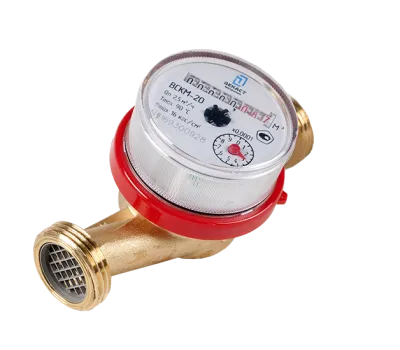

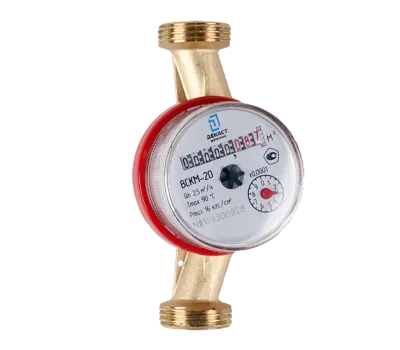

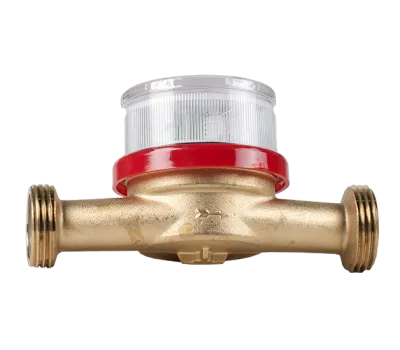

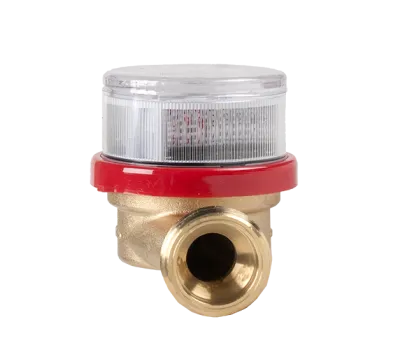

Счетчик воды ВСКМ Ду 20 130мм с КМЧ

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• гарантийный срок – 72 месяца;
• диапазон температуры воды от +5 до +90°C;
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);
• возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193;
• сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
• срок службы не менее 12 лет

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.

Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

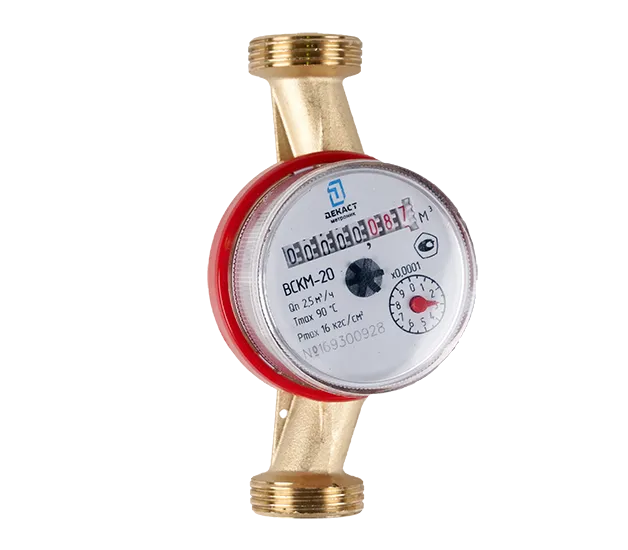

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

• счетчик воды;
• паспорт;
• комплект присоединительных частей;
• герконовый датчик – для модификации ДГ.

Наименование параметра	Норма для счетчиков диаметром условного прохода, ДУ, мм
	15		20
Метрологический класс	А	В	А	В
Расход воды, м3/час:
• минимальный расход воды qmin	0,060	0,030	0,100	0,050
• переходный расход воды qt	0,150	0,120	0,250	0,200
• номинальный (рабочий) расход воды qn	1,5		2,5
• максимальный расход воды qmax	3		5
Порог чувствительности, м3/ч, не более	0,01		0,015
Диапазон температуры воды °С
• горячей	от +5 до +90
• холодной	от +5 до +50
Максимальное давление воды, МПа	1,6
Минимальная цена деления, м3	0,0001
Наибольшее значение роликового указателя, м3	99999
Монтажная длина l, мм	80/110		130
