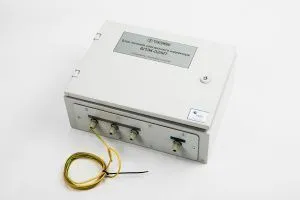

Блок питания БПЭК-02\ЦК -02\цк с настройкой телеметрии

БПЭК-02/МТ предназначен для:

• передачи данных с комплексов СГ-ЭК (корректоры ЕК270 или ЕК260) на диспетчерский пункт по GSM/GPRS сети;
• ретрансляции сигналов (линий) двухпроводного интерфейса RS485 (полудуплекс) во взрывоопасную зону;
• питания электронных корректоров объёма газа ЕК270, установленных во взрывоопасной зоне, стабилизированным напряжением.

• Cистемы сбора информации с комплексов учета газа СГ-ЭК.
• БПЭК-02/МТ устанавливается вне взрывоопасной зоны.
• Встроенный GSM/GPRS модем обеспечивает передачу данных с узла учета газа.
• В состав БПЭК-02/МТ входит модуль функционального расширения МР270, который позволяет осуществить многопользовательский доступ к корректору ЕК260, ЕК270 одновременно. Интерфейс RS485 позволяет подключать внешнее оборудование. Встроенный GSM/GPRS модем позволяет передавать архивные данные сразу на два IP-адреса.
• БПЭК-02/МТ имеет встроенный аккумулятор, что позволяет сохранять его полную работоспособность, включая функцию передачи данных через GSM/GPRS модем, при отключении сетевого напряжения в течение не менее 24 часов.

Интерфейс

• БПЭК-02/МТ обеспечивает трансляцию двухпроводного интерфейса RS485 (полудуплекс) во взрывоопасную зону.
• Встроенный в MP270 GSM/GPRS модем подключен к первому интерфейсу модуля, второй интерфейс RS232/RS485 — свободен

Цепи питания

• Питание БПЭК-02/МТ осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В. Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
• Выходное напряжение искробезопасной цепи питания — 8,6÷9,0В.
• Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
• Маркировка взрывозащиты — [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
• Блок питания имеет встроенный аккумулятор для резервного электропитания, что позволяет сохранить его работоспособность при пропадании сетевого напряжения в течение не менее 24 часов.

Условия эксплуатации блока питания

• Диапазон рабочих температур от −20 до +50°С.
• Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
• Класс защиты: IP 54.
• Максимальная длинна соединительного кабеля между ЕК260 / ЕК270 и БПЭК-02/МТ — 300м.
• Срок службы блока питания не менее 12 лет.
