Счетчик воды мокроход ВКМ 25 М РОСИЧ

Общие данные

• Диаметр: 25 мм
• Тип: мокроход
• Вес: 2.6 кг
• Импульсный выход: Нет
• Установочный размер: 260 мм

• предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с среднем расходом воды;
• может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;
• предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;
• за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения

стандартное исполнение:

• латунный корпус;
• присоединение резьбовое;
• окрашенный корпус синего цвета;

модификация счетчика с импульсным выходом (ДГ):

• стандартное исполнение;
• датчик герконовый;

фланцевое исполнение для ВКМ "РОСИЧ" 50Ф:

• стандартное исполнение;
• соединительные части - фланцевые.

Достоинства

• счетчик воды работает в затапливаемых помещениях и колодцах;
• мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;
• счетчик является многоструйным за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расходов;
• счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;
• латунный корпус;
• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
• высокая точность снятия показаний, близка к метрологическому классу С;
• может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• не требует прокладки электрических сетей –счетчик независим от источников питания;
• Счетный механизм закрыт толстым поликарбонатным стеклом;
• бесшумная работа счетчика воды;
• оснащён защитной крышкой;
• счетчик неприхотлив к условиям эксплуатации;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

• Многоструйная конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода. Крыльчатка находится в защитной чаше, которая разрезает поток на много частей (струй), что снижает нагрузку на ось крыльчатки и обеспечивает наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.
• На работоспособность счетчика не влияют внешние магнитные поля, т.к. между счетным механизмом счетчика и крыльчаткой – надежная механическая передача. Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. Счетчик имеет повышенную стойкость к коррозии, гидравлическим ударам, перегрузкам по давлению.
• В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.

Считывание показаний

• Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика.
• Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений.
• Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ М «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.

Принцип работы

• Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды.
• Количество оборотов крыльчатки пропорционально количеству протекшей воды.
• Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют).
• Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

• счетчик воды;
• паспорт;
• комплект присоединительных частей;
• герконовый датчик – для модификации ДГ.

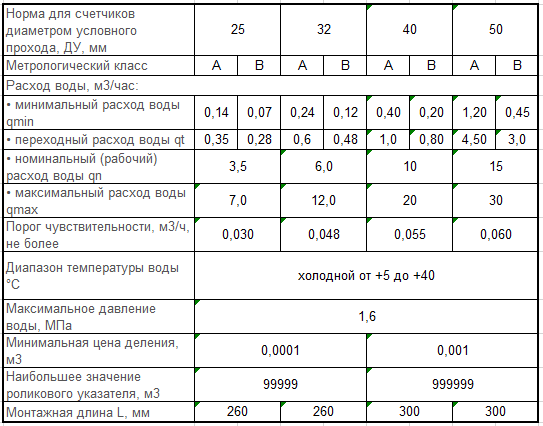

Технические характеристики
