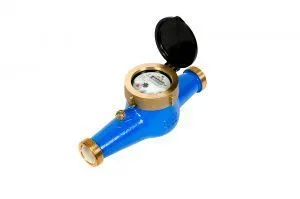

Счетчик воды мокроход ВКМ 32 М РОСИЧ

Общие данные

• Диаметр: 32 мм
• Тип: мокроход
• Импульсный выход: Нет
• Установочный размер: 160 мм

Применение

• Счетчики-мокроходы холодной воды одноструйные муфтовые ВКМ-32 предназначены для коммерческого учета холодной воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98 , СанПиН 2.1.4.1 07 4-01 в бытовых и промышленных трубопроводах.
• Водосчетчики-мокроходы ВКМ являются одноструйными мокроходами и принцип их действия основан на измерении числа оборотов крыльчатки, которая вращается со скоростью, пропорциональной расходу воды, протекающей по трубопроводу. Связь между счетным механизмом счетчика и крыльчаткой происходит через механическую передачу, при этом механизм счетчика заливается водой , которая служит смазкой для измерительного механизма.
• Эксплуатация водомеров "мокроходов" ВКМ в неотапливаемых помещениях с температурой окружающего воздуха менее 5 °С запрещается.
• Для данного типа счетчиков разрешена эксплуатация , включая постоянную работу, в затапливаемых помещениях.

Порядок установки счетчиков воды

• Водомеры "мокроходного" типа ВКМ-32 могут быть установлены на горизонтальных, наклонных и вертикальных участках водопровода.
• Запрещается установка счетчика счетным механизмом вниз.
• Перед водомером необходима обязательная установка магнитного сетчатого фильтра (если магнитный фильтр ставить дорого, то можно поставить сетчатый).
• Так же перед водомером нужно предусмотреть прямой участок равный 3 диаметрам условного прохода счетчика, а за ним не менее 1 диаметра.
• Если диаметр счетчика не совпадает с диаметром трубопровода, то присоединение осуществляется при помощи переходов, установленных вне зоны обязательных прямых участков трубопровода.

Технические характеристики

• Температура измеряемой среды от +5 до +40С.
• Рабочее давление воды в трубопроводе не более 16 атм (1.6 МПа).
• Водосчетчик типа ВКМ "РОСИЧ" изготовлен по ТУ 4213-001-77986247-2010
