Клапаны термозапорные КТЗ
Термозапорные клапаны КТЗ — защита газопровода при пожаре
Клапан термозапорный (КТЗ) автоматически перекрывает газ, когда температура вокруг него поднимается до порога срабатывания при пожаре. Внутри клапана затвор удерживается легкоплавкой вставкой: при нагреве она плавится, и пружина закрывает проход. Электропитания и датчиков клапану не нужно — это чисто механическое устройство.
КТЗ не реагирует на утечку газа: утечку обнаруживает сигнализатор загазованности с электромагнитным клапаном. Это разные защиты, и на одном газопроводе часто стоят обе.
По СП 402.1325800.2018 с изменением № 1 в помещениях с газовыми теплогенераторами — котлами, колонками — предусматривают термозапорный клапан по ГОСТ Р 52316. Номинальная температура срабатывания конкретного клапана указана в его паспорте: ГОСТ допускает исполнения от 57 до 93 °C.
Исполнения в разделе
| Исполнение | Диаметры | Давление | Присоединение |
|---|---|---|---|

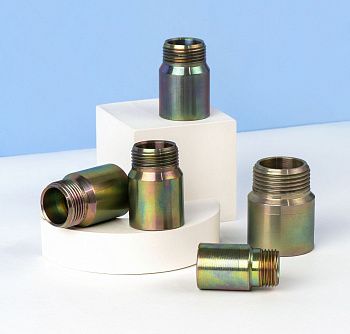

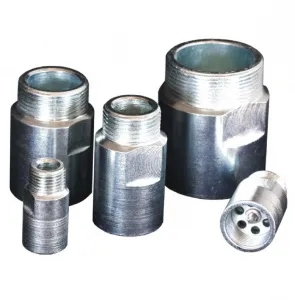

| Муфтовые КТЗ-…-0,6 | Ду 15, 20, 25, 32, 40, 50 | 0,6 МПа | резьба В-В (внутренняя с двух сторон) или В-Н (внутренняя на входе, наружная на выходе) |

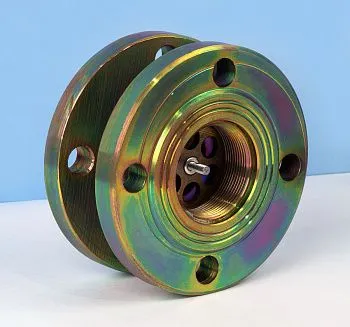

| Фланцевые КТЗ-…-02-1,6 | Ду 50, 65, 80, 100, 125, 150, 200, 250, 300 | 1,6 МПа | фланцы с двух сторон |

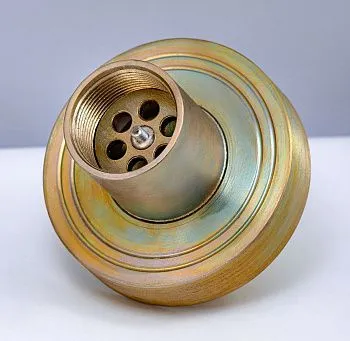

| Межфланцевые КТЗ-…-02-1,6 | Ду 50, 65, 80, 100, 150, 200, 300 | 1,6 МПа | зажимается между фланцами трубопровода |
Также в разделе есть муфтовые клапаны Astin КТЗ 15, 20 и 25 с резьбой В/Н, КТЗ 25-0,6 (Gв1–Gн1) У-79 — универсального монтажного положения с температурой срабатывания 79 °C — и предохранительный сбросной клапан ПСК-25Н. ПСК не термозапорный: он сбрасывает газ в атмосферу, если давление после регулятора поднимается выше допустимого.
Как подобрать клапан
- Диаметр — равен диаметру газопровода в месте установки. Для квартиры и частного дома обычно нужен КТЗ Ду 15 или Ду 20.
- Резьба. Посмотрите, что на трубе и на следующем элементе: если с обеих сторон нужна внутренняя резьба — В-В, если с одной стороны наружная — В-Н.
- Фланец или межфланцевый. Для котельных и промышленных газопроводов Ду 50 и больше. Межфланцевый короче и легче, фланцевый устанавливается как обычная фланцевая арматура.
- Положение и направление. ГОСТ предусматривает клапаны для вертикальной, горизонтальной и любой установки — это указано в маркировке. Стрелка на корпусе должна совпадать с направлением движения газа.
Устройство, исполнения и порядок выбора подробно разобраны в статье «Клапан термозапорный КТЗ: зачем обязателен и как подобрать по Ду», сравнение с системами контроля загазованности — в материале «САКЗ, СИКЗ и клапан КТЗ: чем отличаются». Сигнализаторы и электромагнитные клапаны — в разделе «Сигнализаторы загазованности».
Вопросы и ответы
Зачем нужен термозапорный клапан, если есть сигнализатор загазованности?
Они защищают от разного. Сигнализатор с электромагнитным клапаном перекрывает газ при утечке. КТЗ срабатывает от высокой температуры при пожаре и не даёт газу поддерживать горение. Один прибор другой не заменяет.
Где устанавливают КТЗ?
На газопроводе, который подаёт газ в помещение с газовым оборудованием. Место установки определяет проект газоснабжения, а положение клапана — его маркировка: вертикальное, горизонтальное или универсальное.
Что значат В-В и В-Н в названии клапана?
Это тип резьбы на концах муфтового клапана: В-В — внутренняя резьба с обеих сторон, В-Н — внутренняя на входе и наружная на выходе. Выбирают по резьбе на трубе и соседней арматуре.
Можно ли снова открыть сработавший клапан?
Нет, после срабатывания затвор остаётся закрытым, клапан сам не взводится. Сработавший КТЗ меняют; возможность ремонта указывает производитель в паспорте.
