Клапан термозапорный КТЗ: зачем обязателен и как подобрать по Ду
Термозапорный клапан КТЗ перекрывает газ при пожаре: при 90–98 °C плавкая вставка расплавляется и пружинный затвор отсекает трубу — без электричества и датчиков. Разбираем, почему КТЗ обязателен на вводе, чем отличаются муфтовые, фланцевые и межфланцевые исполнения, и приводим цены всех диаметров DN 15–300 — от 168 ₽.
Клапан термозапорный (КТЗ) — это противопожарная защита газопровода: при пожаре, когда температура у клапана достигает 90–98 °C, легкоплавкая вставка внутри плавится, подпружиненный запорный элемент высвобождается и наглухо перекрывает газ. Электричества и датчиков ему не нужно — клапан чисто механический и срабатывает сам.
КТЗ обязателен на внутренних газопроводах зданий: он ставится первым по ходу газа, до крана и остальной арматуры, чтобы при пожаре огонь не получал подпитку газом. Завод СарГазКом выпускает муфтовые (DN 15–50, от 168 ₽), фланцевые и межфланцевые (DN 50–300) исполнения. Ниже — как клапан устроен, чем исполнения отличаются и сколько стоят.
Как работает КТЗ
Дежурный режим
Запорный элемент взведён и удерживается упором с легкоплавкой вставкой — клапан полностью открыт и не мешает потоку газа.
Пожар: 90–98 °C
Температура у клапана достигает порога — вставка плавится, пружина срывает запорный элемент с упора.
Газ перекрыт
Затвор садится в седло и отсекает газ. Срабатывание разовое: после пожара клапан заменяют или ремонтируют.
Важно: КТЗ защищает от пожара, а не от утечки. Утечку газа обнаруживает и перекрывает электромагнитный клапан с сигнализатором — по нормам эти устройства друг друга не заменяют и часто стоят на одной трубе. Подробное сравнение защит — в материале «САКЗ, СИКЗ и клапан КТЗ: чем отличаются».
Три исполнения: какое выбрать

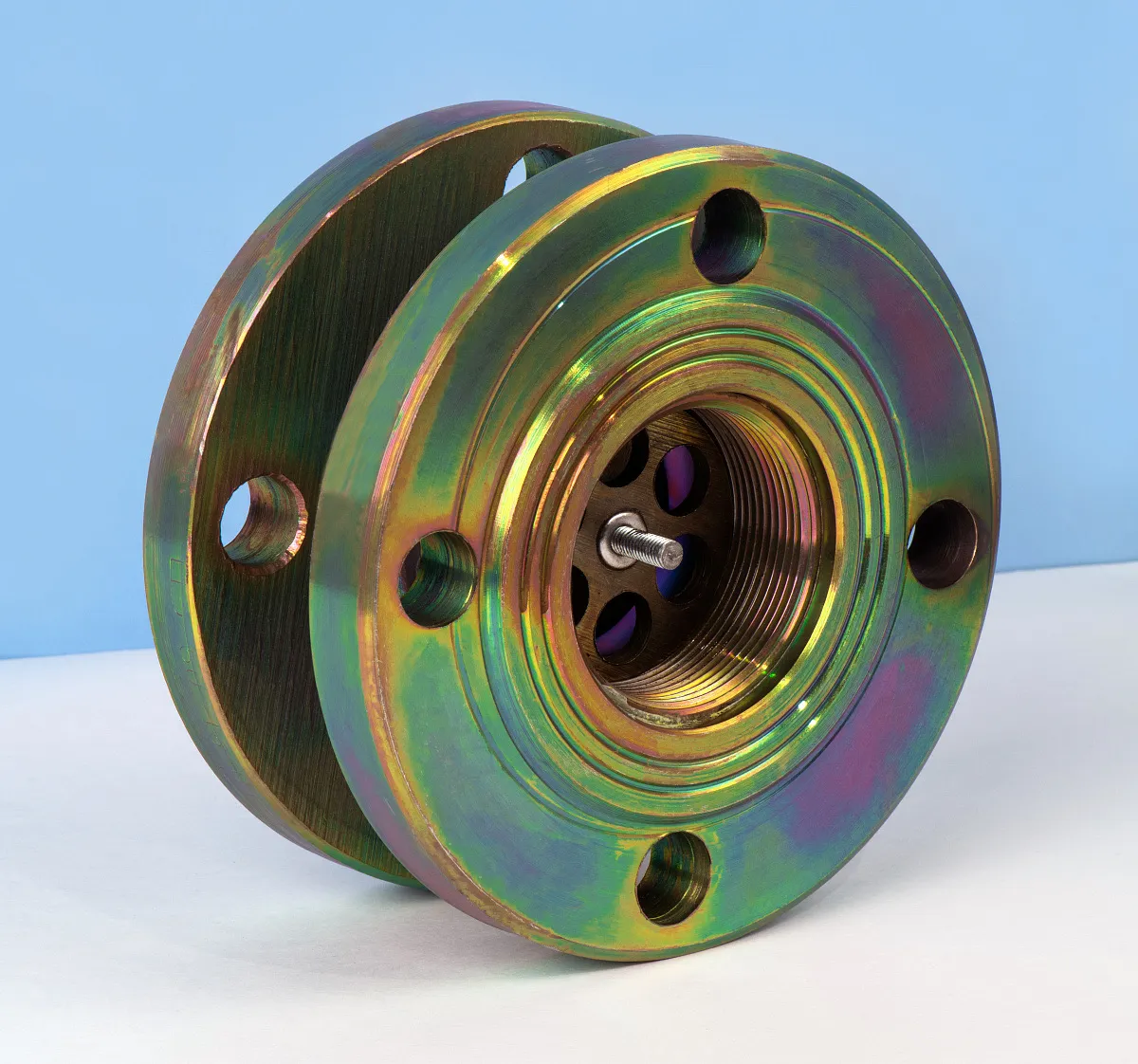

Фланцевый, 1,6 МПа

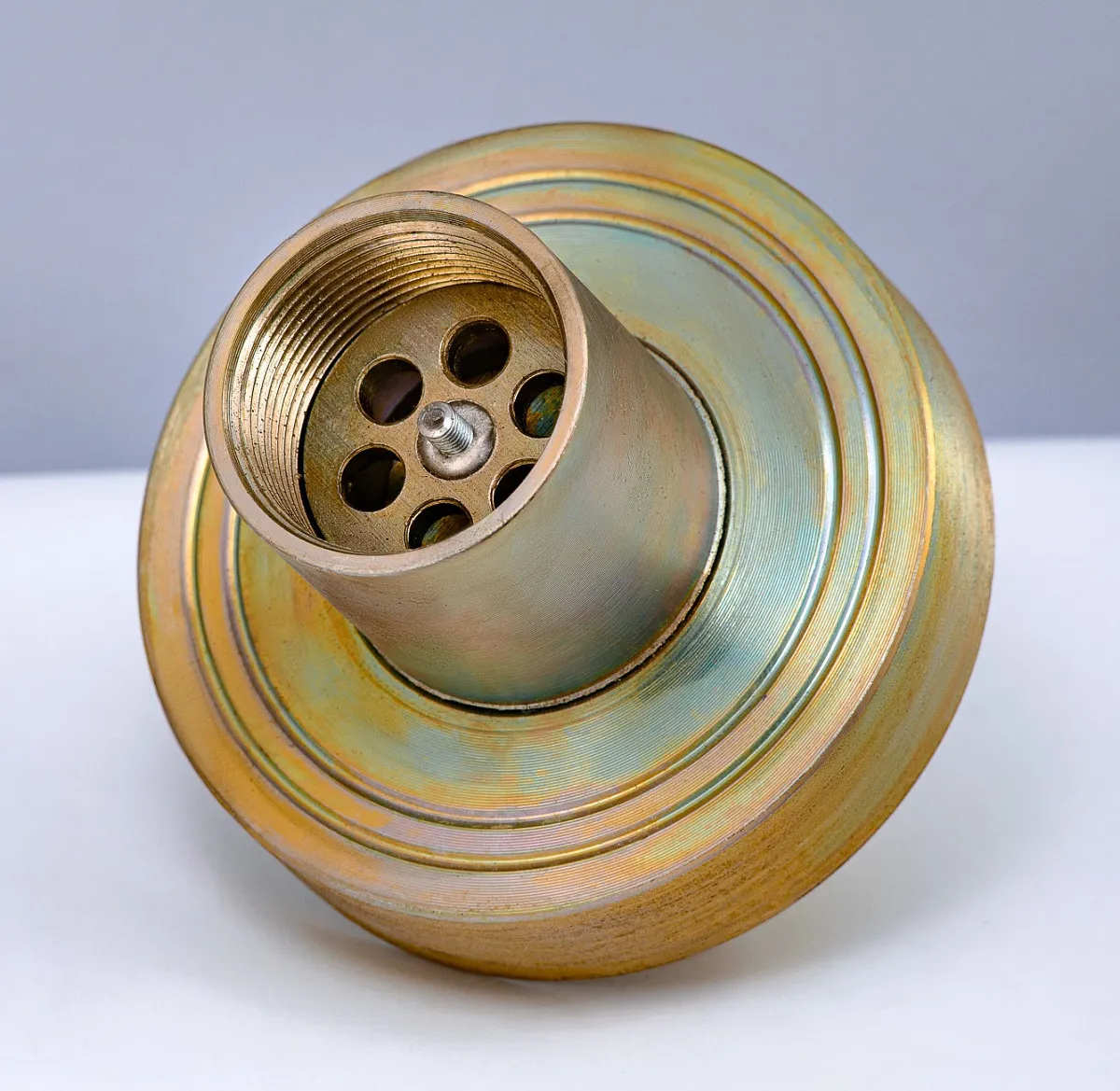

Межфланцевый, 1,6 МПа
Подбор простой: Ду клапана = диаметр газопровода в месте установки; резьбовое соединение — муфтовый (В-Н или В-В по конфигурации резьб), фланцевое — фланцевый или межфланцевый (если важна компактность и цена). Муфтовые рассчитаны на 0,6 МПа, фланцевые и межфланцевые — на 1,6 МПа.
Цены КТЗ по диаметрам (розница, с НДС)
| Диаметр | Муфтовый (0,6 МПа) | Фланцевый (1,6 МПа) | Межфланцевый (1,6 МПа) |
|---|---|---|---|
| DN 15 | 168 ₽ | — | — |
| DN 20 | 210 ₽ | — | — |
| DN 25 | 278 ₽ | — | — |
| DN 32 | 590 ₽ | — | — |
| DN 40 | 723 ₽ | — | — |
| DN 50 | 1 615 ₽ | 3 339 ₽ | 2 616 ₽ |
| DN 65 | — | 6 820 ₽ | 4 752 ₽ |
| DN 80 | — | 9 534 ₽ | 8 109 ₽ |
| DN 100 | — | 12 227 ₽ | 10 350 ₽ |
| DN 125 | — | 23 439 ₽ | — |
| DN 150 | — | 26 998 ₽ | 23 252 ₽ |
| DN 200 | — | 35 041 ₽ | 25 242 ₽ |
| DN 250 | — | 80 204 ₽ | — |
| DN 300 | — | 109 409 ₽ | 84 575 ₽ |
Муфтовые В-Н и В-В стоят одинаково — выбирайте по резьбам вашего узла. Для квартиры и дома чаще всего нужен КТЗ-15 или КТЗ-20 — 168–210 ₽.
Монтаж: правила из паспорта
- КТЗ ставится первым по ходу газа на вводе — до отключающего крана и другой арматуры, чтобы защитить всю внутреннюю разводку.
- Стрелка на корпусе — по направлению потока газа.
- Клапан не должен находиться в зоне прямого нагрева от плиты и котла — иначе возможны ложные срабатывания.
- Максимальное рабочее давление: 0,6 МПа у муфтовых, 1,6 МПа у фланцевых и межфланцевых; материал — сталь 35 / сталь 20.
- После срабатывания клапан подлежит замене или заводскому ремонту — повторно сам он не взводится.
Частые ошибки
- «У меня же есть сигнализатор — зачем КТЗ?» Это разные защиты: сигнализатор ловит утечку, КТЗ — пожар. Нормы требуют термозащиту независимо от датчиков.
- КТЗ после крана. Клапан ставится до отключающей арматуры, первым по ходу газа — иначе часть трубы остаётся незащищённой.
- Резьбы не сошлись. Проверьте конфигурацию узла: В-Н или В-В — цена одинаковая, а переделка обвязки дороже клапана.
- Замена «когда-нибудь» после пожара. Сработавший КТЗ больше не защищает — менять сразу.
Документы завода
Паспорта и декларации термозапорных клапанов с нашего сайта:
Вопросы и ответы
Обязателен ли термозапорный клапан на газопроводе?
Да, на внутренних газопроводах зданий термозапорный клапан предусмотрен нормами проектирования систем газопотребления: он ставится на вводе первым по ходу газа. При газификации и приёмке газовики проверяют его наличие.
При какой температуре срабатывает КТЗ?
При 90–98 °C: легкоплавкая вставка расплавляется, и подпружиненный затвор перекрывает газ. Порог выбран так, чтобы клапан срабатывал при пожаре, но не от нагрева кухни летом.
Чем КТЗ отличается от электромагнитного клапана КЗГЭМ?
КТЗ — механическая защита от пожара (плавкая вставка, без электричества). КЗГЭМ — отсечка по сигналу датчика утечки. Друг друга не заменяют: полная защита газопровода — это КТЗ плюс сигнализатор с КЗГЭМ.
Можно ли использовать КТЗ повторно?
Срабатывание разовое, но изделие ремонтопригодно: после замены плавкой вставки в заводских условиях клапан снова готов к работе. На объекте сработавший клапан обычно меняют на новый.
В-Н и В-В — что это?
Конфигурация резьб муфтового клапана: В-Н — внутренняя резьба с одной стороны и наружная с другой, В-В — внутренняя с обеих. Выбирается по резьбам вашего узла, цена одинаковая.
Какой КТЗ нужен в квартиру?
КТЗ-15 или КТЗ-20 муфтовый — по диаметру трубы (обычно DN 15–20). Цена 168–210 ₽, установка при любых работах на газопроводе.
КТЗ всех диаметров в наличии
Муфтовые от 168 ₽, фланцевые и межфланцевые до DN 300 — со склада в Ростове-на-Дону. Паспорта и сертификаты на карточках, доставка по ЮФО, опт и розница.
Смотреть клапаны КТЗСмотрите также: Другие статьи серии: сигнализатор СГК для дома, система контроля загазованности котельной на СГК, изолирующие соединения ИСМ, ИС, ИФС, фильтры ФГС-50 ВО и датчики ДИПД. Смежные темы: САКЗ-МК-2 и МК-3 для котельной, САКЗ-МК или СГК — сравнение.
