Система контроля загазованности котельной: как подобрать СГК по газу, давлению и DN
Для котельной на газе контроль загазованности с автоматической отсечкой — обязательная часть автоматики безопасности. Разбираем требования норм (10/20 % НКПР по метану, 20 мг/м³ по СО), отличия серий СГК-1 и СГК-2 и подбор за три шага: газ, давление НД/ВД, диаметр DN 15–300 — с ценами всех исполнений.
Система контроля загазованности котельной — это сигнализаторы газа и запорный электромагнитный клапан, работающие в связке: при превышении порога концентрации метана или угарного газа система включает свето-звуковую тревогу и автоматически перекрывает подачу газа на вводе. Для котельных это часть автоматики безопасности, без которой объект не примут в эксплуатацию.
Завод СарГазКом выпускает промышленные системы СГК-1 (один контролируемый газ) и СГК-2 (два газа одновременно) с клапанами от DN 15 до DN 300, муфтовыми и фланцевыми, для низкого и высокого давления, под метан, угарный газ и пропан. Цены — от 5 729 ₽ за комплект. Ниже — требования норм, отличия серий и подбор за три шага.
Что требуют нормы
Для котельных на газовом топливе контроль загазованности — обязательная часть автоматики безопасности (СП 89.13330 «Котельные установки», федеральные нормы и правила в области промышленной безопасности для сетей газораспределения и газопотребления):
- контроль метана — сигнализация при 10 % НКПР (нижнего концентрационного предела распространения пламени), автоматическая отсечка газа при 20 % НКПР;
- контроль угарного газа — тревога уже от 20 мг/м³ (первый порог);
- автоматическое отключение — сигнализатор управляет быстродействующим запорным клапаном на вводе газопровода;
- вывод сигнала — тревога передаётся на диспетчерский пункт или обслуживающему персоналу.

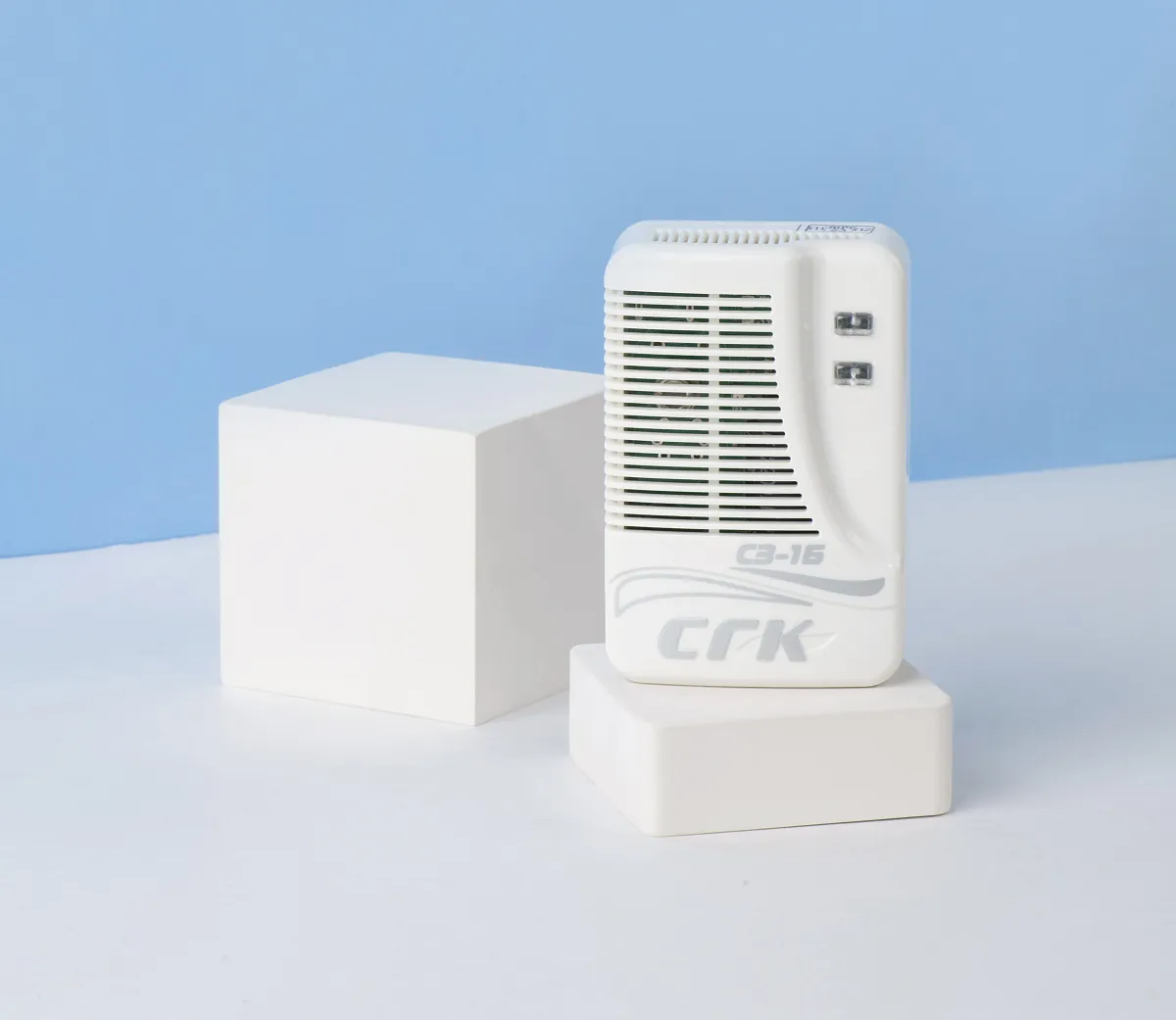

СГК-1 или СГК-2: чем отличаются серии

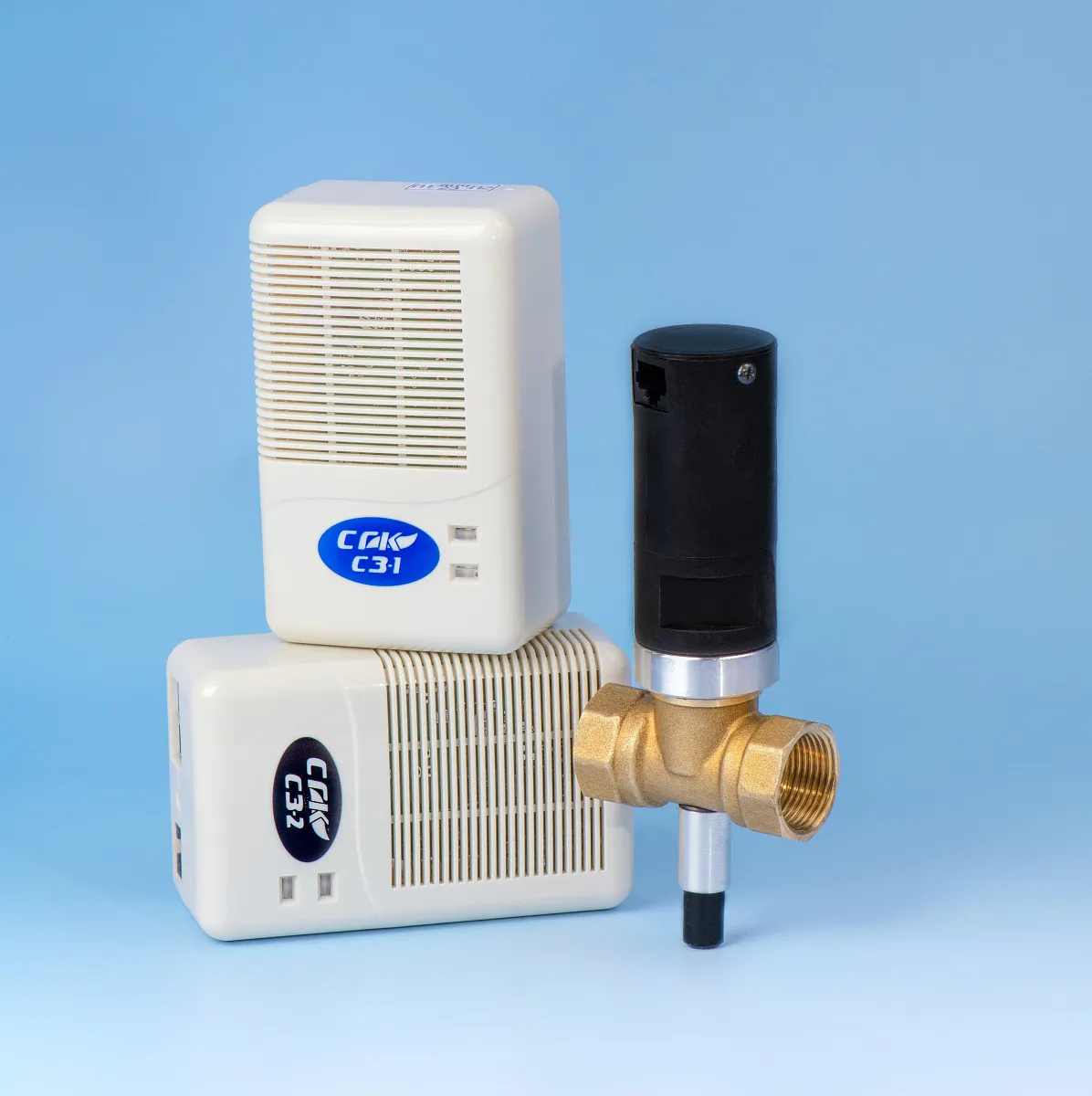

Для котельной с газовыми котлами нормы требуют контролировать и метан, и угарный газ — практический выбор для большинства объектов это СГК-2-СО+СН4: два сигнализатора, управляющие одним клапаном. СГК-1 ставят, когда второй газ контролирует отдельная существующая система, а исполнения С3Н8 — на объектах со сжиженным газом.
Подбор за три шага
Шаг 1 — газ. Магистральный природный газ — СН4; котлы и любое горение — плюс СО; СУГ (баллоны, резервуары, АГЗС) — С3Н8. Шаг 2 — давление на вводе. До 0,005 МПа — исполнения НД (низкое давление); выше — исполнения ВД (DN 50 и DN 100). Шаг 3 — диаметр газопровода. Клапан ставится на ввод и должен совпадать с ним по DN; с DN 80 и выше — только фланцевое присоединение, на DN 50 и 65 можно выбрать муфту или фланец.
Цены исполнений низкого давления (розница, с НДС)
| Ввод газопровода | СГК-1-СН4 (метан) | СГК-1-СО (угарный) | СГК-2-СО+СН4 (оба) |
|---|---|---|---|

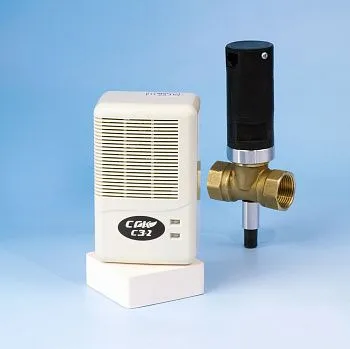

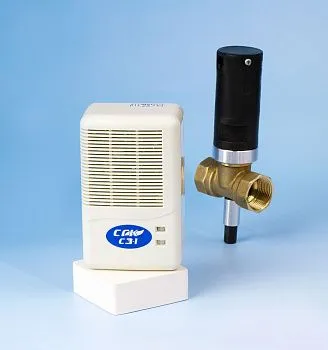

| DN 15 | 5 729 ₽ | 11 770 ₽ | 15 120 ₽ |
| DN 20 | 5 914 ₽ | 11 851 ₽ | 15 288 ₽ |
| DN 25 | 6 414 ₽ | 11 931 ₽ | 15 486 ₽ |
| DN 32 | 7 080 ₽ | 12 772 ₽ | 16 050 ₽ |
| DN 40 | 8 375 ₽ | 14 670 ₽ | 17 569 ₽ |
| DN 50 | 9 321 ₽ | 15 589 ₽ | 18 478 ₽ |
| DN 50 фланц. | 12 945 ₽ | 19 215 ₽ | 22 092 ₽ |
| DN 65 | 13 243 ₽ | 19 549 ₽ | 22 442 ₽ |
| DN 65 фланц. | 17 152 ₽ | 23 458 ₽ | 26 351 ₽ |
| DN 80 | 22 380 ₽ | 28 349 ₽ | 31 124 ₽ |

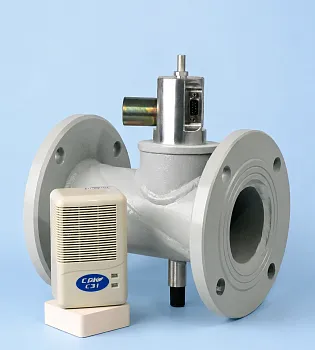

| DN 100 | 24 162 ₽ | 30 110 ₽ | 32 878 ₽ |
| DN 125 | 31 595 ₽ | 37 542 ₽ | 41 611 ₽ |
| DN 150 | 51 211 ₽ | 57 189 ₽ | 59 962 ₽ |
| DN 200 | 74 672 ₽ | 78 987 ₽ | 83 047 ₽ |
| DN 250 | 88 462 ₽ | 92 770 ₽ | 96 838 ₽ |
| DN 300 | 103 522 ₽ | 108 233 ₽ | 112 296 ₽ |
Системы на пропан: СГК-1-С3Н8 — от 8 094 ₽, СГК-2-СО+С3Н8 — от 16 470 ₽ (те же DN 15–300).
Исполнения высокого давления (ВД)
| Ввод | СГК-1-СН4 ВД | СГК-1-СО ВД | СГК-2-СО+СН4 ВД |
|---|---|---|---|
| DN 50 фланц. | 26 027 ₽ | 30 336 ₽ | 34 420 ₽ |
| DN 100 | 42 850 ₽ | 47 159 ₽ | 51 243 ₽ |
Как работает система
Обнаружение
Сигнализаторы непрерывно измеряют концентрацию: СЗ-1 — метан у потолка, СЗ-2 — угарный газ на высоте 1,5–1,8 м.
Тревога и реле
Свето-звуковая сигнализация; сигнал дублируется на диспетчерский пункт (реле, по заказу — доп. выход, GSM).
Отсечка на вводе

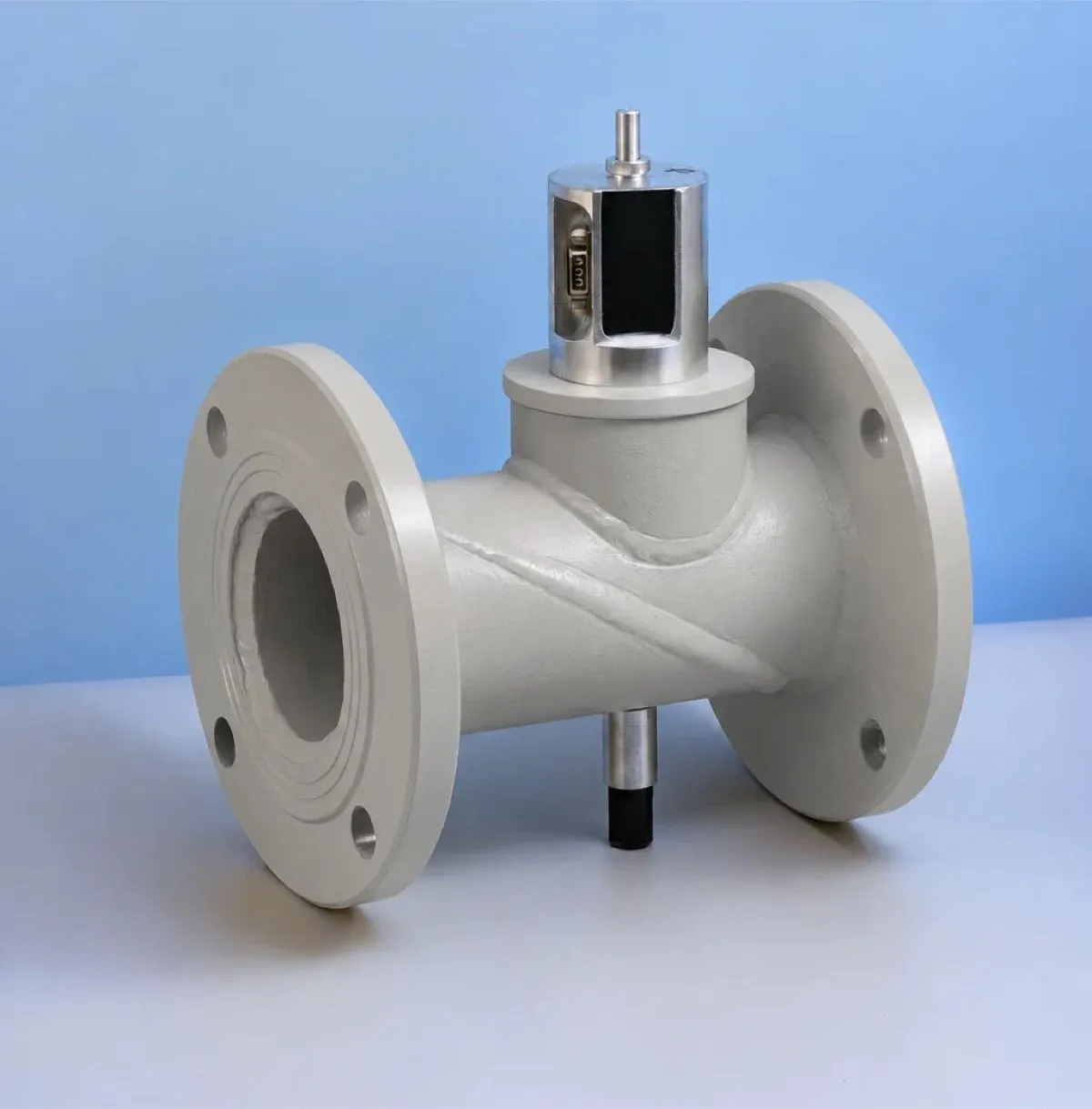

Клапан КЗГЭМ (DN 15–300) закрывается за секунды. Повторный пуск — вручную, после устранения причины.
Монтаж и эксплуатация
- Клапан врезается на вводе газопровода первым по ходу газа — работы выполняет организация с допуском.
- Датчик метана — в верхней зоне помещения (метан легче воздуха), датчик СО — на высоте 1,5–1,8 м, в зоне возможных утечек и у котлов. Число и размещение датчиков — по проекту.
- Не размещать датчики у приточной вентиляции, ворот и над горелками — сквозняк и жар искажают показания.
- Периодическая проверка срабатывания и калибровка сигнализаторов — по руководству по эксплуатации завода; паспорта и РЭ есть на карточках товаров.
Частые ошибки при подборе
- Клапан не под то давление. НД-исполнение на вводе среднего/высокого давления работать не будет — сверьте давление по проекту, для ВД есть отдельные исполнения.
- Только метан. Нормы для котельных требуют контроля и СО — берите СГК-2 либо дополняйте СГК-1-СН4 системой на СО.
- Муфта там, где нужен фланец. С DN 80 присоединение только фланцевое; на DN 50–65 фланец удобнее для обслуживания магистрали.
- Один датчик на большую котельную. Зона контроля датчика ограничена — на протяжённые помещения проект закладывает несколько сигнализаторов.
Документы завода
Комплект для проекта и приёмки котельной — с нашего сайта, по паспортам завода:
Вопросы и ответы
Обязательна ли система контроля загазованности в котельной?
Да. Для котельных на газе контроль загазованности по метану и угарному газу с автоматическим отключением подачи — часть автоматики безопасности по СП 89.13330 и федеральным нормам промышленной безопасности. Без неё объект не пройдёт приёмку.
При каких концентрациях срабатывает система?
По метану — сигнализация при 10 % НКПР и отсечка при 20 % НКПР; по угарному газу первый порог — от 20 мг/м³. Это многократно ниже опасных концентраций — система срабатывает с запасом.
Чем СГК-2 лучше двух отдельных СГК-1?
СГК-2 контролирует оба газа и управляет одним клапаном — дешевле и проще в монтаже, чем две независимые системы с двумя клапанами. Два отдельных СГК-1 ставят, когда датчики нужно разнести по разным помещениям с отдельными вводами.
Что выбрать для сжиженного газа (СУГ)?
Исполнения С3Н8: СГК-1-С3Н8 или СГК-2-СО+С3Н8. Пропан тяжелее воздуха, поэтому датчик размещается внизу помещения — в отличие от метанового.
Можно ли вывести сигнал на диспетчерскую?
Да, сигнализаторы имеют релейный выход для передачи тревоги на пульт или в систему диспетчеризации; по заказу доступны дополнительный выход реле и GSM-модуль для уведомлений.
Что происходит при отключении электричества?
Клапан в стандартном исполнении энергонезависимый — остаётся открытым, котельная продолжает получать газ. Для объектов, где при пропадании питания газ нужно перекрывать, есть исполнения с закрытием при обесточивании — укажите это при заказе.
