Адресные системы контроля загазованности САКЗ-МК-Е
САКЗ-МК-Е: адресный контроль загазованности для больших объектов
САКЗ-МК-Е — адресные системы «ЦИТ-Плюс». У каждого сигнализатора и блока есть свой адрес, приборы обмениваются данными по линии RS-485 или по радиоканалу. При срабатывании система не только закрывает газовый клапан, но и показывает, какой именно датчик и в каком помещении обнаружил газ. Такие системы ставят на производствах, складах, в многокотловых котельных, многоквартирных домах и на объектах с диспетчерской.
Серии
| Система | Что контролирует и чем управляется |
|---|---|

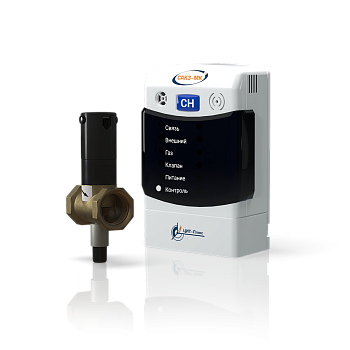

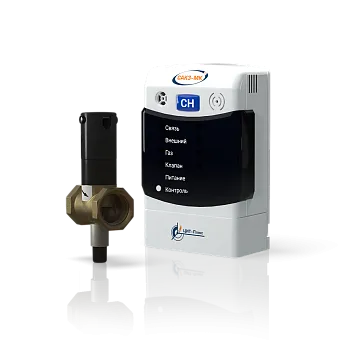

| САКЗ-МК-1Е | один газ — природный или сжиженный; для помещений, где не образуется угарный газ |

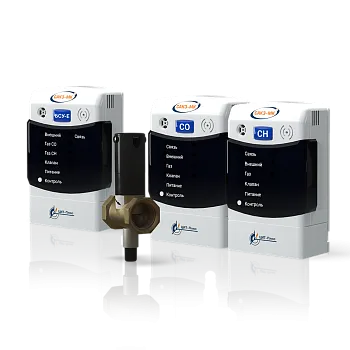

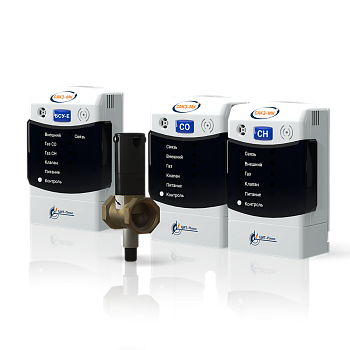

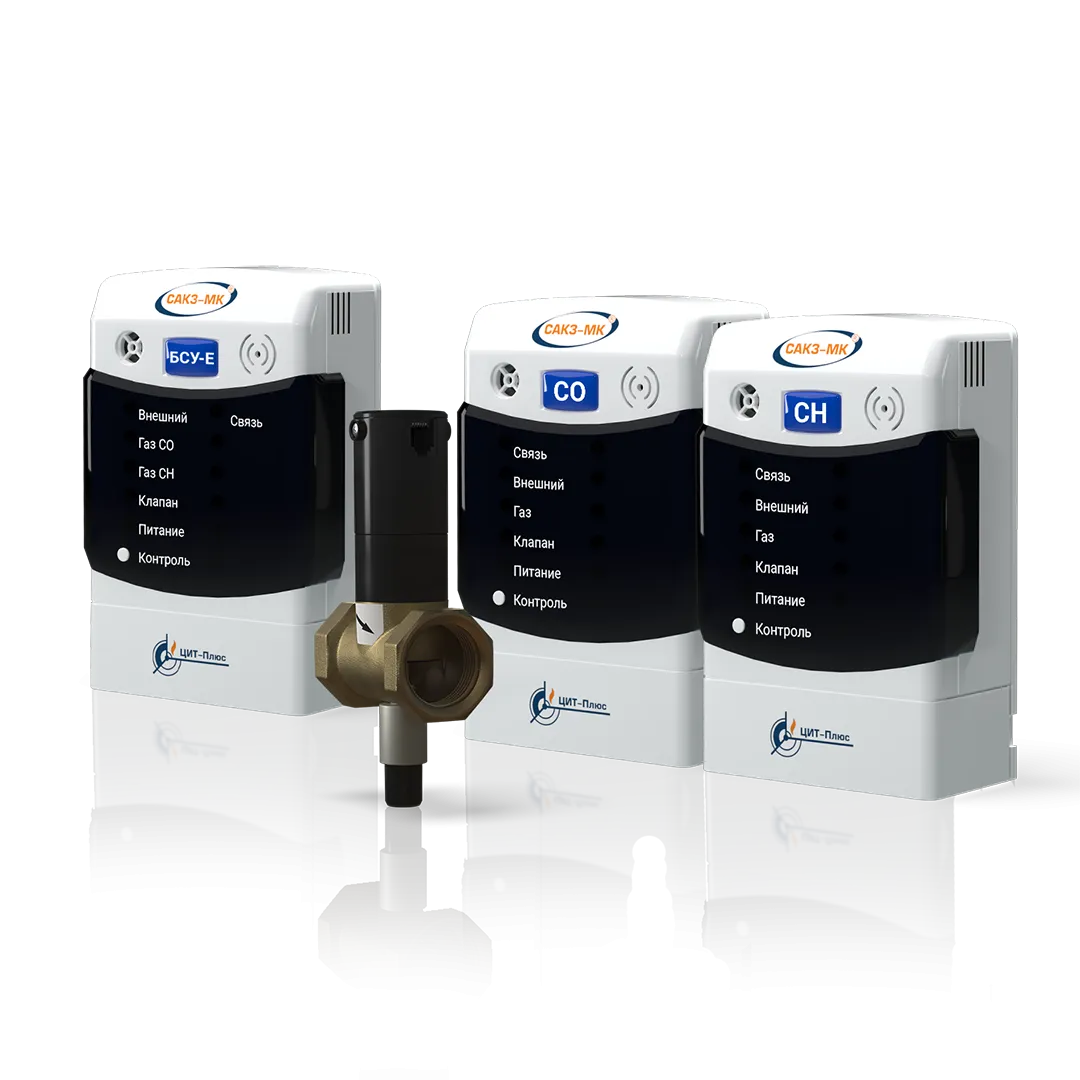

| САКЗ-МК-2Е | газ и угарный газ либо только CO; блок БСУ-Е |

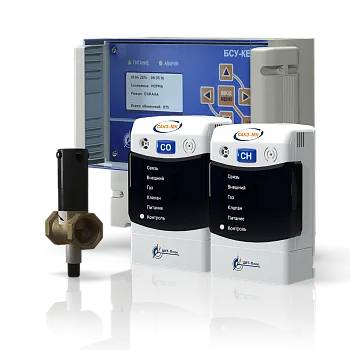

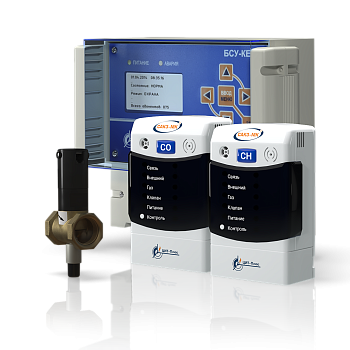

| САКЗ-МК-3Е | автоматика котельной на блоке БСУ-КЕ с дисплеем, журналом событий и входами аварий |
Что означают буквы после Е
- Е — приборы с проводной линией RS-485 и питанием от сети 230 В.

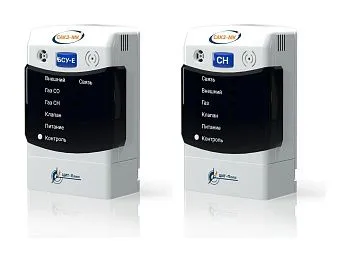

- ЕВ — в составе есть приборы с питанием 24 В — для шкафов автоматики и резервных источников.
- ЕР — радиоканал 433 МГц: когда прокладывать кабель между помещениями или корпусами дорого или нельзя.
Как подобрать
Серию выбирают по задаче объекта, исполнение Е, ЕВ или ЕР — по способу связи и питанию. Клапан подбирается по диаметру ввода — от DN 15 до DN 150 — и давлению: НД или СД. Пульты ПД-Е, шлюзы БС-01 и БС-02, блоки реле БУР-8 и расширения входов БРВ-8, GSM-извещатели ищите в разделах «Блоки и пульты» и «Комплектующие», адресные сигнализаторы для расширения — в «Сигнализаторах СЗ».
Если объект небольшой — одна котельная и несколько датчиков, — проще обойтись неадресной САКЗ-МК-2 или САКЗ-МК-3. Структура адресной системы, дальность радиосвязи и вывод на SCADA разобраны в статье «САКЗ-МК-1Е, 2Е, 3Е: адресные системы с RS-485 и радиоканалом».
Пришлите план помещений и перечень точек контроля — соберём спецификацию системы и подготовим коммерческое предложение.
Вопросы и ответы
Чем адресная САКЗ-МК-Е отличается от обычной САКЗ-МК?
В обычной системе блок знает только, что где-то сработал датчик. В адресной у каждого прибора есть номер, поэтому на блоке, пульте или в диспетчерской программе видно, какой сигнализатор сработал, а события сохраняются в журнале. Это важно, когда помещений много.
Что выбрать: проводную Е или радиоканальную ЕР?
Проводная линия RS-485 надёжнее и не зависит от стен и перекрытий. Радиоканал выбирают, когда кабель тянуть дорого или невозможно, например между корпусами. Дальность радиосвязи зависит от конструкции здания, поэтому её проверяют на объекте, а при необходимости ставят ретранслятор.
Можно ли вывести сигналы в диспетчерскую?
Да. Для этого есть диспетчерский пульт ПД-Е, GSM-извещатель с отправкой SMS и блоки связи, через которые система передаёт данные в SCADA предприятия.
Сколько сигнализаторов можно подключить?
По каталогу производителя один сегмент под управлением блока БСУ-КЕ вмещает до 247 адресов, а программа МиниSCADA объединяет несколько таких сегментов. Точное число датчиков и их размещение определяет проект объекта.
