Сигнализаторы загазованности СЗ-1, СЗ-2, СЗ-3: пороги, модификации, где ставить
Сигнализаторы СЗ завода ЦИТ-Плюс: СЗ-1 на метан, СЗ-2 на угарный газ, СЗ-3 на сжиженный — в пяти исполнениях: бытовые Ai и ГТ/ВТ, промышленные Г/В, адресные Е с RS-485 и радиоканалом, взрывозащищённые ДЛВ с выходом 4–20 мА. Пороги и характеристики по паспортам, схема размещения, что на корпусе, цены и свидетельства об утверждении типа.
Сигнализатор загазованности СЗ — основной измерительный прибор всех систем САКЗ-МК: он непрерывно анализирует воздух, при 10 % НКПР метана или СУГ либо 20 мг/м³ угарного газа включает свето-звуковую тревогу, а при аварийном пороге сам закрывает импульсный клапан КЗЭУГ / КЗГЭМ-У и передаёт сигнал дальше — другому сигнализатору, блоку БСУ, пульту или диспетчеру. Цифра в названии — газ: СЗ-1 метан, СЗ-2 угарный газ, СЗ-3 сжиженный.
Буквы после цифры — исполнение: бытовые Ai и ГТ/ВТ, промышленные Г/В с одним или двумя порогами, адресные Е/ЕВ/ЕР с RS-485 и радиоканалом, взрывозащищённые ДЛВ/ДВ с выходом 4–20 мА. Цены — от 1 875 ₽ за бытовой СЗ-1Ai до 35 260 ₽ за взрывозащищённый. Ниже — пороги и характеристики из паспортов, схема размещения, разметка прибора, таблица цен и документы: свидетельства об утверждении типа, методики поверки, декларации.
Пять семейств: какой сигнализатор куда

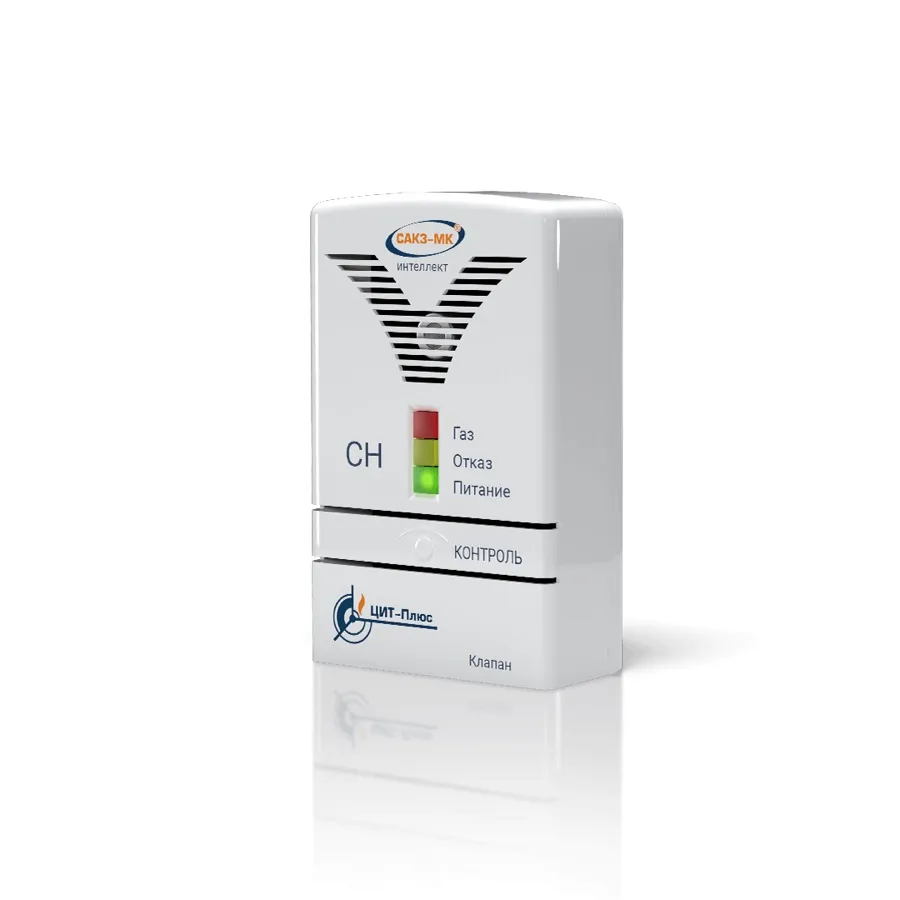

СЗ-1Ai · СЗ-2Ai · СЗ-3Ai

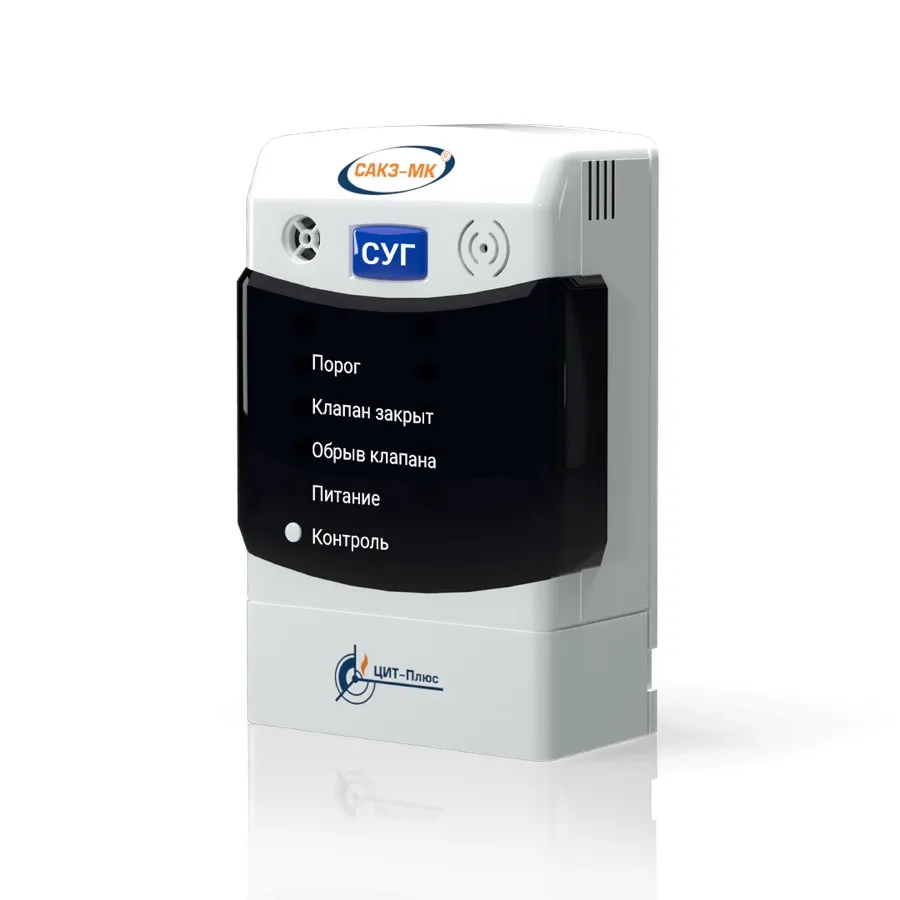

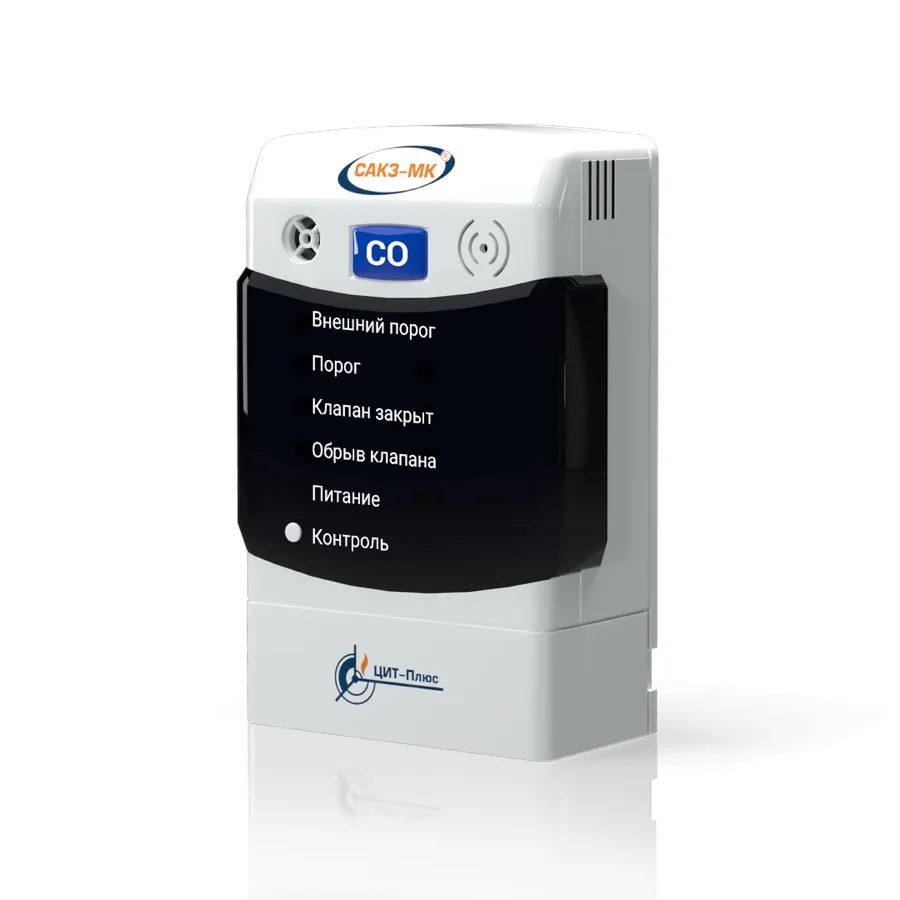

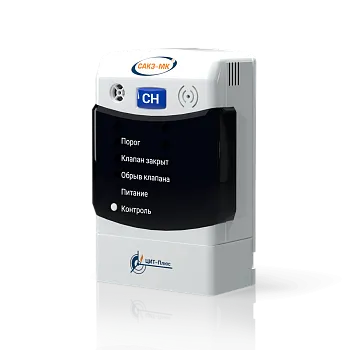

СЗ-1-1ГТ · СЗ-2-2ВТ · СЗ-3-1ГТ

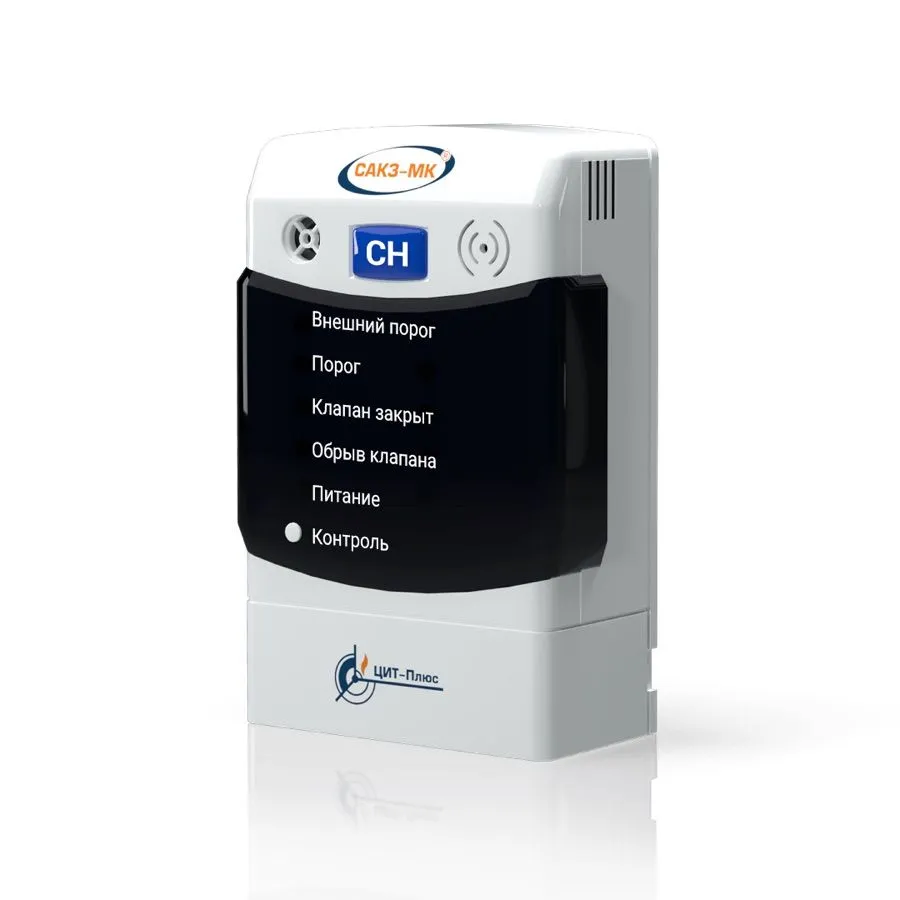

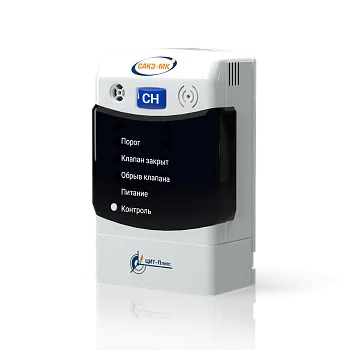

СЗ-1-1Г/2Г · СЗ-2-2В · СЗ-3-1Г/2Г

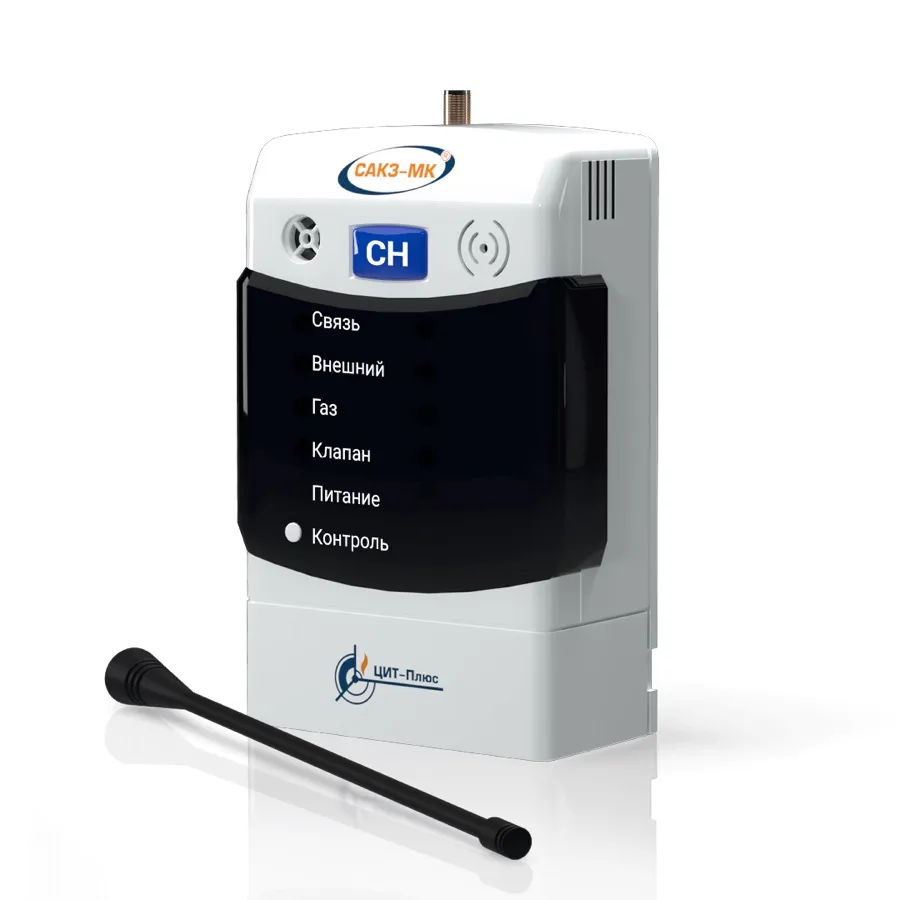

СЗ-1Е · СЗ-2Е · СЗ-3Е (ЕВ, ЕР)

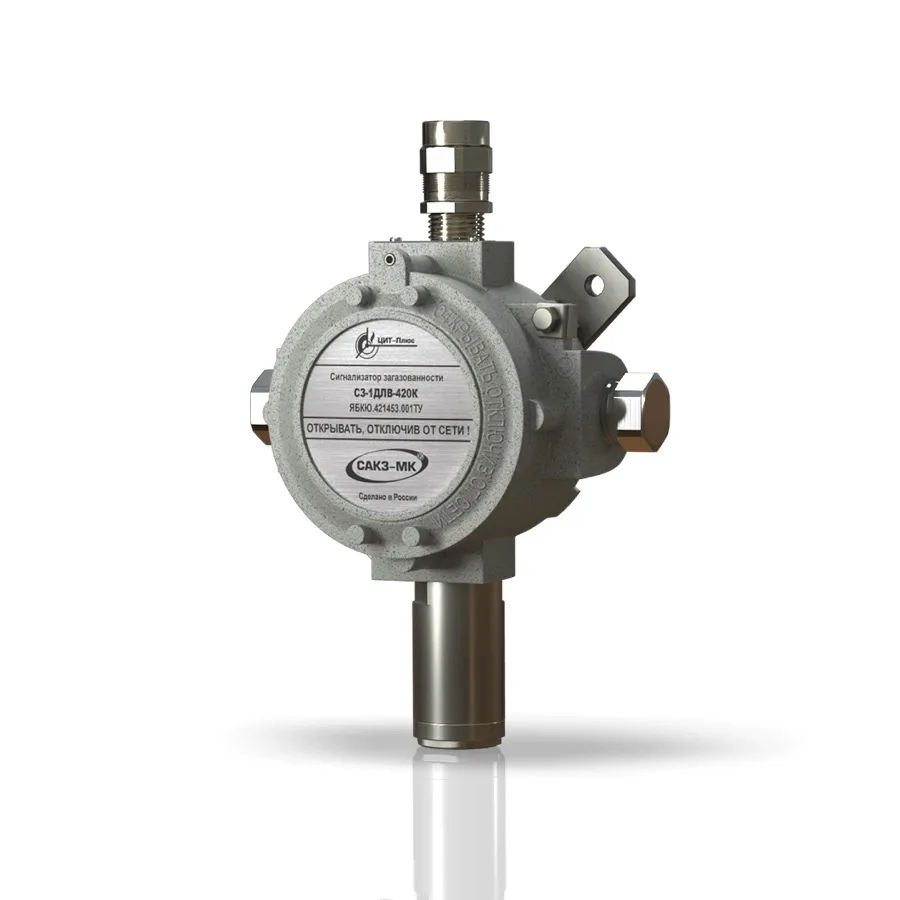

СЗ-1ДЛВ-420К · СЗ-2ДВ-420/24
Пороги и характеристики по паспортам
| Параметр | СЗ-1 (метан) / СЗ-3 (СУГ) | СЗ-2 (угарный газ) |
|---|---|---|
| Порог 1 / Порог 2 | 10 ± 5 % НКПР / 20 ± 5 % НКПР (однопороговые — только 10 %) | 20 ± 5 мг/м³ / 100 ± 25 мг/м³ |
| Время срабатывания | ≤ 15 с | ≤ 45 с |
| Прогрев | ≤ 30 с, сигналы заблокированы (ДЛВ — до 230 с) | |
| Сигнал на клапан | импульс 37 ± 5 В, до 3 А, 0,4 с каждые 4 с; питание датчика положения 10–15 В | |
| Радиус контроля | до 5 м (≈80 м²) | до 8 м (≈200 м²) |
| Звук | ≥ 70 дБ на 1 м | |
| Питание / мощность | 190–253 В, 50 Гц; 6 В·А (Г/В, ГТ/ВТ), 3 В·А (Е), 1,5–2,5 В·А (Ai), 2 Вт (ДЛВ, 12,5–28,5 В DC) | |
| Корпус | 130×85×35 мм, 0,5 кг, IP31; Е — 137×85×35; ГМ/ВМ и ДЛВ — IP65, ДЛВ 200×150×90 мм, 3 кг | |
| Срок службы / сенсор | 12 лет / 5 лет; наработка на отказ 30 000 ч (СЗ-2 — 40 000 ч); ДЛВ — 10 лет / 10 лет | |
| Условия | −10…+40 °C, влажность до 80 %; ДЛВ −30…+50 °C, до 98 % | |
Что на корпусе промышленного сигнализатора
- 1 · Сенсор — отверстие для диффузионного доступа воздуха; прибор нельзя закрывать, красить и ставить в нишу.
- 2 · Звуковой излучатель — не менее 70 дБ на 1 м; тревога держится до нажатия «Контроль» даже после ухода газа.
- 3 · Индикаторы — «Порог» (у двухпороговых «Порог 1/2»), «Клапан закрыт», «Обрыв клапана», «Питание»; у адресных Е — «Связь», «Внешний», «Газ», «Клапан».
- 4 · Кнопка «Контроль» — проверка индикации и звука, сброс запомненной тревоги.
- 5 · Клеммный отсек снизу — разъём «Клапан», входы/выходы «Порог 1», «Порог 2», «Отказ», переключатели конфигурации S2 (тип клапана, реакция на внешние сигналы, закрывать ли клапан при отключении питания) и перемычка «Порог 1/2» для закрытия клапана.
Где ставить: схема размещения
Как выбрать за четыре шага
1. Газ. Магистральный природный — СЗ-1; любой котёл, колонка, печь — плюс СЗ-2 на угарный газ; баллоны и резервуары СУГ — СЗ-3 у пола. 2. Система. Квартира с САКЗ-МК-Ai — Ai; дом с бытовой САКЗ-МК — ГТ/ВТ; котельная с БСУ / БСУ-К — промышленные Г/В; объект с диспетчеризацией или десятками точек — адресные Е (RS-485) или ЕР (радио); взрывоопасная зона — ДЛВ/ДВ. 3. Пороги. Для котельных и систем с блоком — двухпороговые (2Г, 2В); для простых объектов — однопороговые. 4. Условия. Пыль и влага — исполнения ГМ/ВМ в корпусе IP65 с выносным сенсором; мороз или улица — ДЛВ (−30 °C, IP65). Готовые системы с этими сигнализаторами — в статье о САКЗ-МК-2/3 и о бытовых Ai.
Цены сигнализаторов (розница, с НДС)
| Семейство | Метан (СН) | Угарный газ (СО) | Сжиженный газ (СУГ) |
|---|---|---|---|
| Бытовые Ai · 5 В от адаптера | 1 875 ₽ | 5 245 ₽ | 2 388 ₽ |
| Бытовые ГТ/ВТ · 230 В, один порог | 2 358 ₽ | 6 596 ₽ | 2 855 ₽ |
| Промышленные, один порог | 5 760 ₽ | — | 6 257 ₽ |
| Промышленные, два порога | 6 131 ₽ | 11 286 ₽ | 6 628 ₽ |
| Адресные Е/ЕВ · RS-485 | 4 751 ₽ | 9 906 ₽ | 5 248 ₽ |
| Адресные ЕР · радиоканал | 5 726 ₽ | 10 946 ₽ | 6 223 ₽ |
| Взрывозащищённые 4–20 мА | 35 260 ₽ | 35 260 ₽ | — |
Исполнения СЗ-1-2ГМ и СЗ-2-2ВМ (IP65) и версии Е с двумя портами RS-485 или питанием 24 В — под заказ, цена по запросу. Клапаны к сигнализаторам — в статье о КЗЭУГ и КЗГЭМ-У.
Документы завода
Монтаж и эксплуатация
- Монтажная панель — на дюбели 4 мм, розетка 230 В — на длине сетевого кабеля без натяга; удары по корпусу недопустимы. Прибор ставить так, чтобы проверять без демонтажа.
- Перед подключением клапана снять имитатор с клеммника «Клапан» и выставить S2.3 (тип клапана) и S2.4 (закрывать ли клапан при отключении электроэнергии); у СЗ-1-2Г перемычка JP — закрытие по «Порогу 1» или «Порогу 2».
- В помещении не должно быть паров кислот, лаков, растворителей и нефтепродуктов — они отравляют сенсор. Не ставить над плитой и горелками.
- Ежесменно — внешний осмотр, ежегодно — проверка срабатывания, настройка порогов и поверка; перед отправкой на поверку в разъём «Клапан» ставится имитатор из комплекта.
Частые ошибки
- Ai-сигнализатор в промышленную систему. У него 5 В и разъёмы RJ — с БСУ он не работает; для блока нужны Г/В.
- СЗ-2 под потолком. Угарный газ контролируют в зоне дыхания 1,5–1,8 м, а не у потолка.
- Один СЗ-1 на котельную 30 м. Радиус 5 м — на протяжённое помещение несколько приборов цепочкой, число по проекту.
- Однопороговый там, где нужен «Порог 1» на вентиляцию. Для реле К1 БСУ-К и предупредительной сигнализации нужны двухпороговые 2Г/2В.
- Забытый имитатор клапана. Без имитатора или клапана в разъёме прибор показывает «Обрыв клапана»; при отправке на поверку имитатор ставится обратно.
Вопросы и ответы
Чем СЗ-1, СЗ-2 и СЗ-3 отличаются друг от друга?
Цифра — контролируемый газ: СЗ-1 — природный газ (метан), СЗ-2 — угарный газ (оксид углерода), СЗ-3 — пары сжиженных углеводородных газов. Буквы после — исполнение: Г/В — промышленные 230 В, ГТ/ВТ — бытовые однопороговые, Ai — бытовые на 5 В, Е/ЕВ/ЕР — адресные с RS-485 или радиоканалом, ДЛВ/ДВ — взрывозащищённые с выходом 4–20 мА, ГМ/ВМ — в корпусе IP65.
Один порог или два — что выбрать?
Двухпороговые (СЗ-1-2Г, СЗ-3-2Г, все СЗ-2) дают предупреждение на «Порог 1» (10 % НКПР или 20 мг/м³ СО) и аварию с закрытием клапана на «Порог 2» (20 % НКПР или 100 мг/м³). Это стандарт для котельных по СП 89.13330 и для систем с блоком БСУ / БСУ-К. Однопороговые (СЗ-1-1Г, СЗ-3-1Г, ГТ) закрывают клапан сразу по 10 % НКПР — для простых объектов и бытовых систем.
Можно ли использовать сигнализатор без системы САКЗ?
Да: промышленные СЗ-1-1Г/2Г, СЗ-2-2В и СЗ-3 сами управляют клапаном КЗЭУГ или КЗГЭМ-У (импульс 37 В, 3 А), контролируют его положение и обрыв кабеля, а через входы/выходы «Порог 1», «Порог 2», «Отказ» связываются с другим сигнализатором, пультом или контроллером. По сути САКЗ-МК-1 — это и есть один сигнализатор с клапаном.
На какой высоте ставить сигнализатор?
По РЭ завода со ссылкой на СП 402.1325800.2018: метан (СЗ-1) — 15–20 см от потолка, угарный газ (СЗ-2) — 150–180 см от пола, СУГ (СЗ-3) — 15–25 см от пола; не ближе 50 см от форточек и приточных клапанов, на вертикальной стене в месте вероятного скопления газа. Радиус контроля СЗ-1 и СЗ-3 — до 5 м (около 80 м²), СЗ-2 — до 8 м (около 200 м²). Место установки закрепляет проект.
Что такое исполнения Е, ЕВ и ЕР?
Адресные сигнализаторы для систем САКЗ-МК-Е: «485» — один порт RS-485, «485-2» — два порта (шина насквозь), «485Р» — радиоканал 433 МГц FSK, «Р4» — 433 МГц LoRa, «Р8» — 868 МГц LoRa с работой через базовые станции LoRaWAN; «/24» — питание 24 В. Каждый прибор имеет адрес и отдаёт состояние и клапан «ведущему» — БСУ-Е или диспетчерскому компьютеру.
Как часто нужна поверка и замена сенсора?
Все СЗ — средства измерений с утверждённым типом: поверка раз в год по методике завода (методики и свидетельства ниже), перед ней — настройка порогов в сервисном центре. Сенсоры — 5 лет (у взрывозащищённых ДЛВ — 10 лет), сам прибор — 12 лет. Сигналы «Отказ» и периодические вспышки «Питание» при прогреве — норма, а не неисправность.
Подберём сигнализаторы под систему и объект
Назовите газ, систему (Ai, бытовая, МК-1/2/3, Е) и помещение — соберём набор СЗ с нужными порогами, кабелями и клапаном, приложим свидетельства и методики поверки. Официальный дилер ЦИТ-Плюс, склад в Ростове-на-Дону, доставка по ЮФО.
