Блоки и пульты для систем САКЗ-МК
Блоки управления и пульты для систем САКЗ-МК
Блок сигнализации и управления собирает сигналы от нескольких сигнализаторов загазованности и датчика положения клапана, запоминает тревогу, управляет клапаном и реле — например, включает аварийную вентиляцию или сирену. Пульт повторяет сигналы там, где находятся люди: в соседней комнате, на посту охраны или в диспетчерской. В разделе собраны блоки и пульты «ЦИТ-Плюс» для всех линеек САКЗ-МК, а также источник питания 24 В.
Что к какой системе
| Система | Блок | Пульт |
|---|---|---|

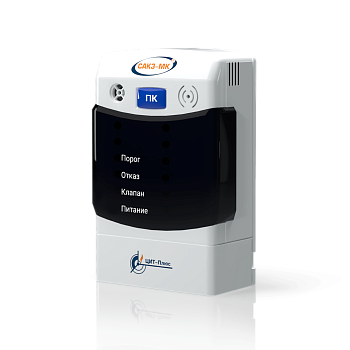

| САКЗ-МК-1 | не нужен — клапаном управляет сигнализатор | ПК |
| Бытовые САКЗ-МК-1 и МК-2 | не нужен | ПК-2 |
| САКЗ-МК-1Ai и 2Ai | не нужен | ПК-Ai, адаптер-пульт АПК |
| САКЗ-МК-2 | БСУ | ПДС |
| САКЗ-МК-3 | БСУ-К | ПД |

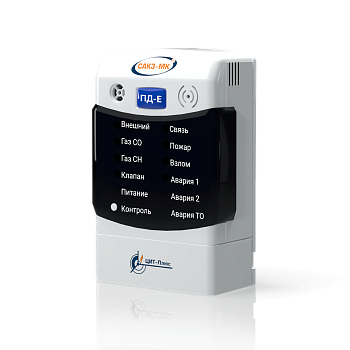

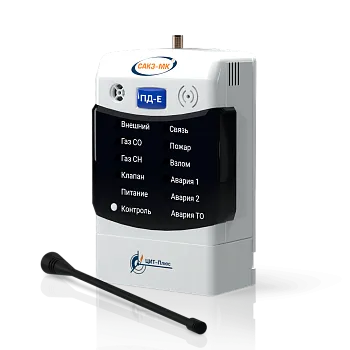

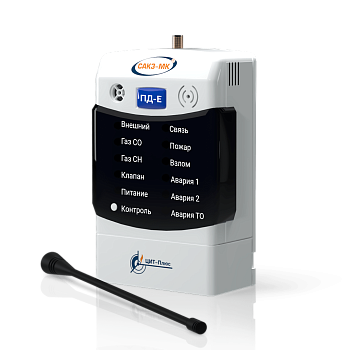

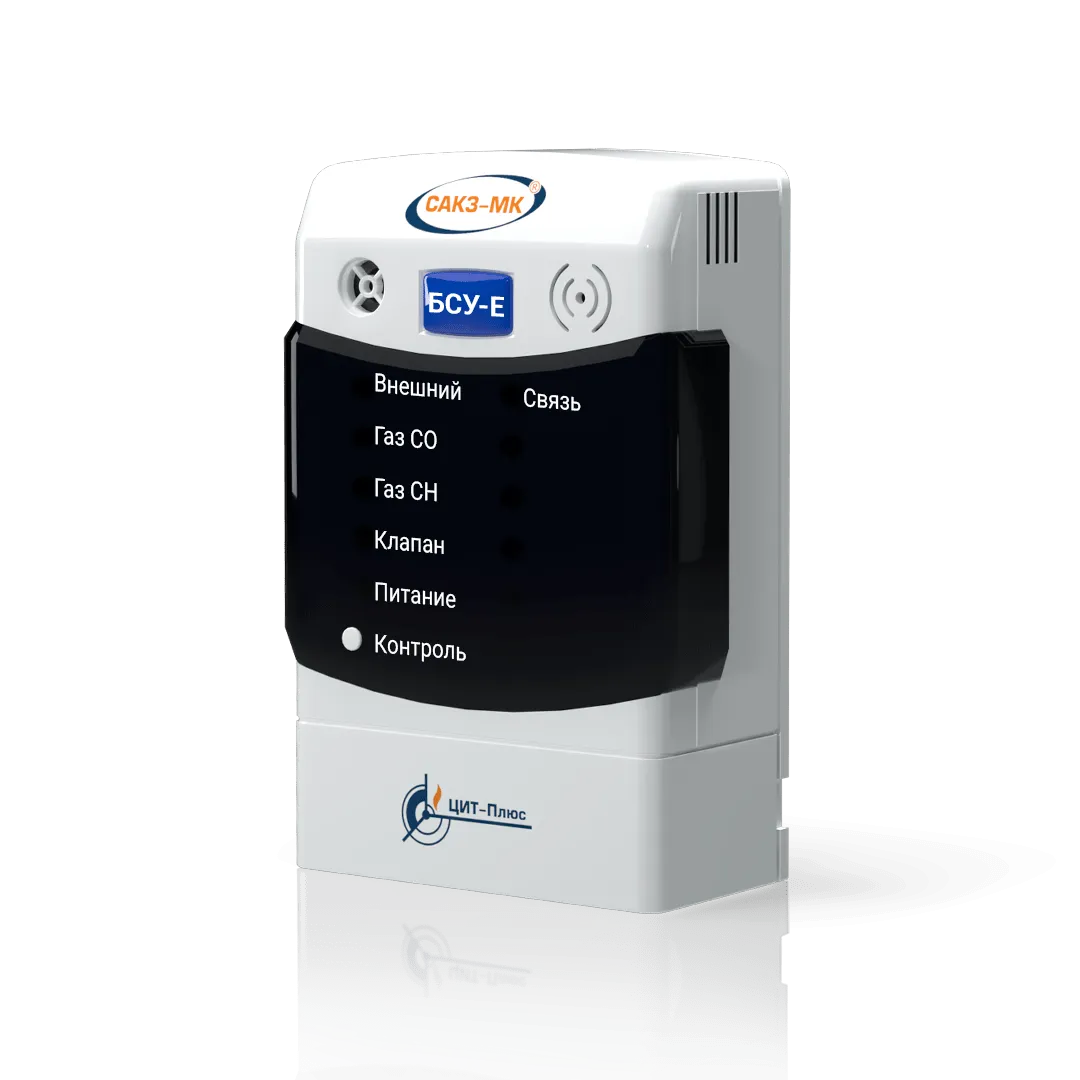

| САКЗ-МК-2Е / 2ЕР | БСУ-Е / БСУ-ЕР | ПД-Е / ПД-ЕР |

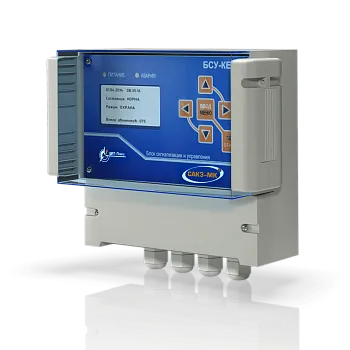

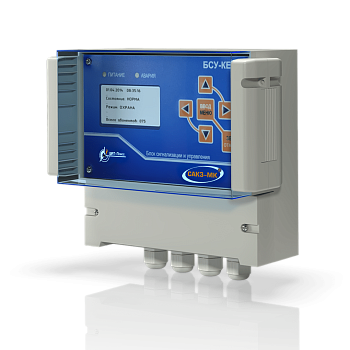

| САКЗ-МК-3Е | БСУ-КЕ | ПД-Е |
На что обратить внимание
- Пульт берут под свой блок. У пультов разное число входов и разные кабели: ПДС работает с БСУ, ПД — с БСУ-К, ПД-Е — с адресными блоками.
- Кабели заказываются отдельно. Соединительные кабели для пультов и блоков — в разделе «Комплектующие».

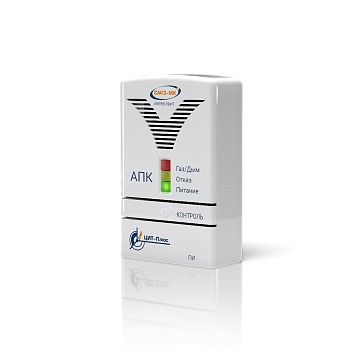

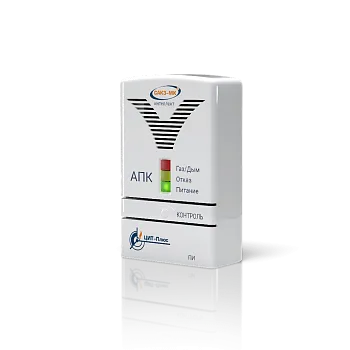

- Адаптер АПК нужен в Ai-системах, чтобы подключить пожарные извещатели и GSM-извещатель.
Блоки и пульты подходят и для замены вышедших из строя устройств в работающей системе — пришлите фото шильдика, подберём совместимую модель. Разбор блоков, логики реле и пультов по паспортам — в статье «БСУ, БСУ-К, ПД, ПДС и ПК: из чего собирается система». Системы в сборе — в разделах «Промышленные САКЗ-МК» и «Промышленные САКЗ-МК-Е».
Вопросы и ответы
Чем БСУ отличается от БСУ-К?
БСУ — компактный блок для САКЗ-МК-2: принимает сигналы сигнализаторов метана и угарного газа, управляет клапаном и одним реле. БСУ-К предназначен для САКЗ-МК-3: у него есть входы аварий технологического оборудования котельной, пожарной и охранной сигнализации, несколько реле и подключение диспетчерского пульта ПД.
Нужен ли блок, если в помещении один сигнализатор?
Нет. В САКЗ-МК-1 и в бытовых системах клапаном управляет сам сигнализатор. Блок нужен, когда датчиков несколько и требуется общая индикация, реле для вентиляции и вынос сигналов на пульт.
Какой пульт подключить к САКЗ-МК-3?
Диспетчерский пульт ПД — он работает с блоком БСУ-К и показывает пороги по газам, состояние клапана, пожар, взлом и аварии оборудования. К САКЗ-МК-2 с блоком БСУ подключают пульт ПДС.
