Блок сигнализации и управления (БСУ) принимает сигналы от сигнализаторов и датчика положения клапана, запоминает тревогу, включает свет и звук, управляет реле (вентиляция, сирена, сторонний клапан) и выдаёт импульс на закрытие клапана КЗЭУГ / КЗГЭМ-У. Пульт — выносная индикация в помещении, где есть люди: контрольные ПК, ПК-2, ПК-Ai для бытовых систем, диспетчерские ПДС и ПД для промышленных, ПД-Е для адресных.
Правило простое: САКЗ-МК-1 и бытовые системы обходятся без блока (сигнализатор сам закрывает клапан) — им нужен только пульт; БСУ — сердце САКЗ-МК-2, БСУ-К — автоматика котельной в САКЗ-МК-3, БСУ-Е и БСУ-КЕ — адресные Е-серии. Ниже — таблица «что к чему», характеристики блоков, разметка БСУ-К, логика реле, пульты, комплектующие, цены и документы.
Что к какой системе
| Система | Блок | Пульт | Дополнительно |
|---|---|---|---|
| САКЗ-МК-1 (один газ) | не нужен — клапаном управляет сигнализатор | ПК | БУР, БУК, GSM5-105 |
| САКЗ-МК-1 / МК-2 бытовые | не нужен | ПК-2 | GSM5-105 |
| САКЗ-МК-1Ai / 2Ai | не нужен | ПК-Ai, АПК | GSM5-105 через АПК, пожарные ИП212 через АПК |
| САКЗ-МК-2 (котельная, цех) | БСУ | ПДС (до 100 м) | БППИ УС, БУР, GSM5-105 |
| САКЗ-МК-3 (автоматика котельной) | БСУ-К | ПД (до 400 м) | БППИ УС, сейсмодатчик, датчики аварий котлов |

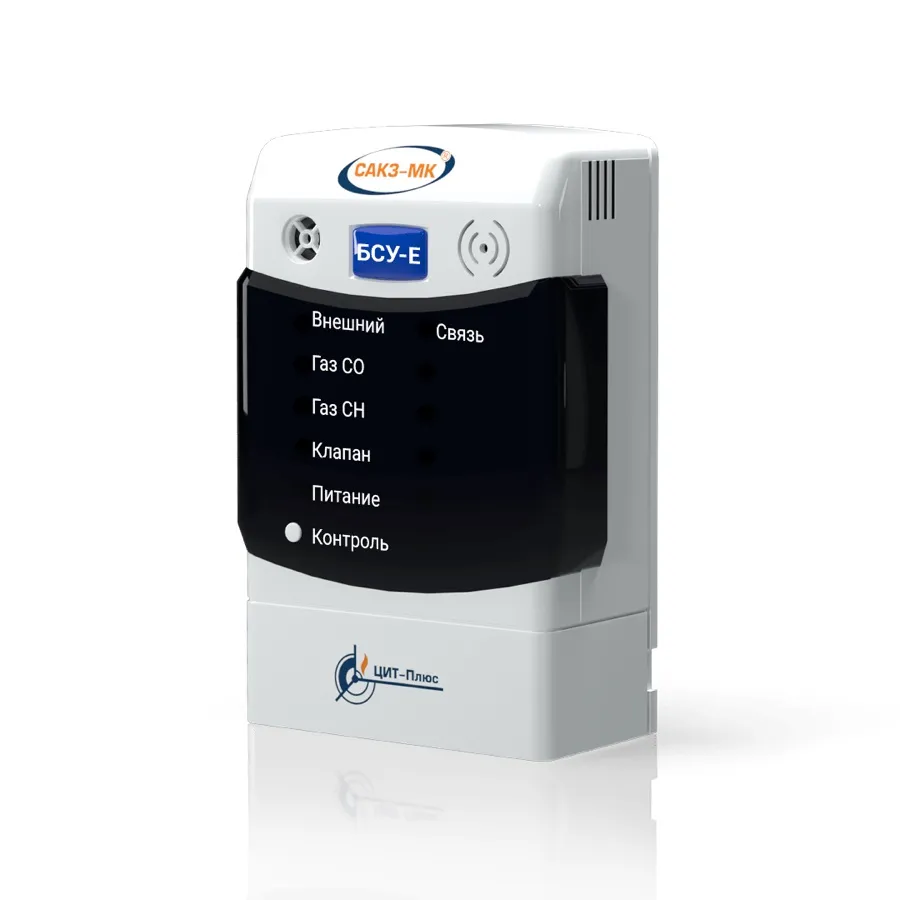

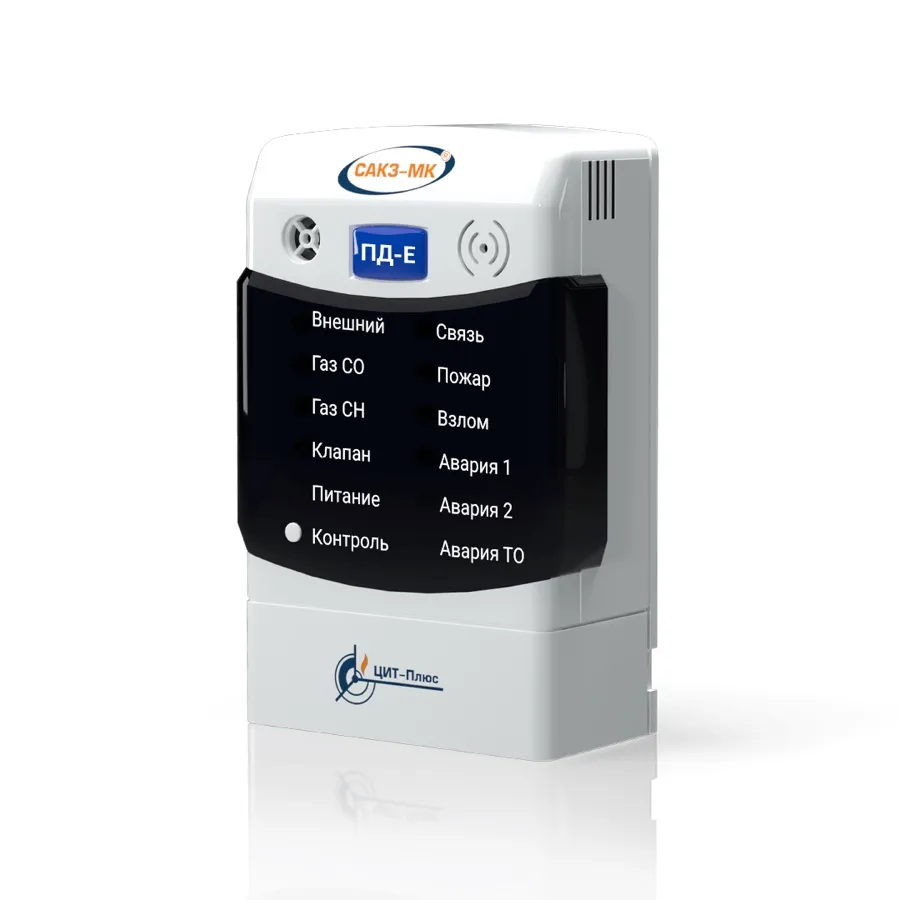

| САКЗ-МК-2Е / 2ЕР | БСУ-Е / БСУ-ЕР | ПД-Е / ПД-ЕР | БС-01, GSM5-104И |

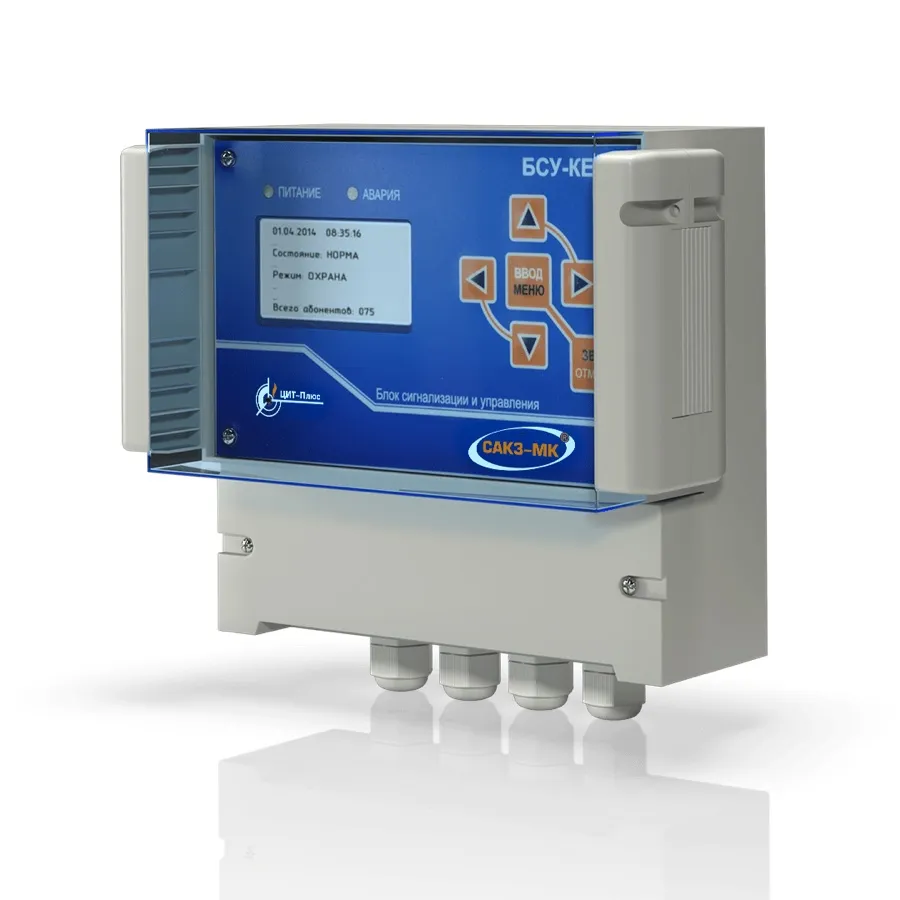

| САКЗ-МК-3Е / 4Е | БСУ-КЕ | ПД-Е | БУР-8, БРВ-8, БАВ-040, GSM5-104И, К-204 |
Четыре блока: характеристики по паспортам
БСУ
БСУ-К
БСУ-Е · БСУ-ЕР
БСУ-КЕ

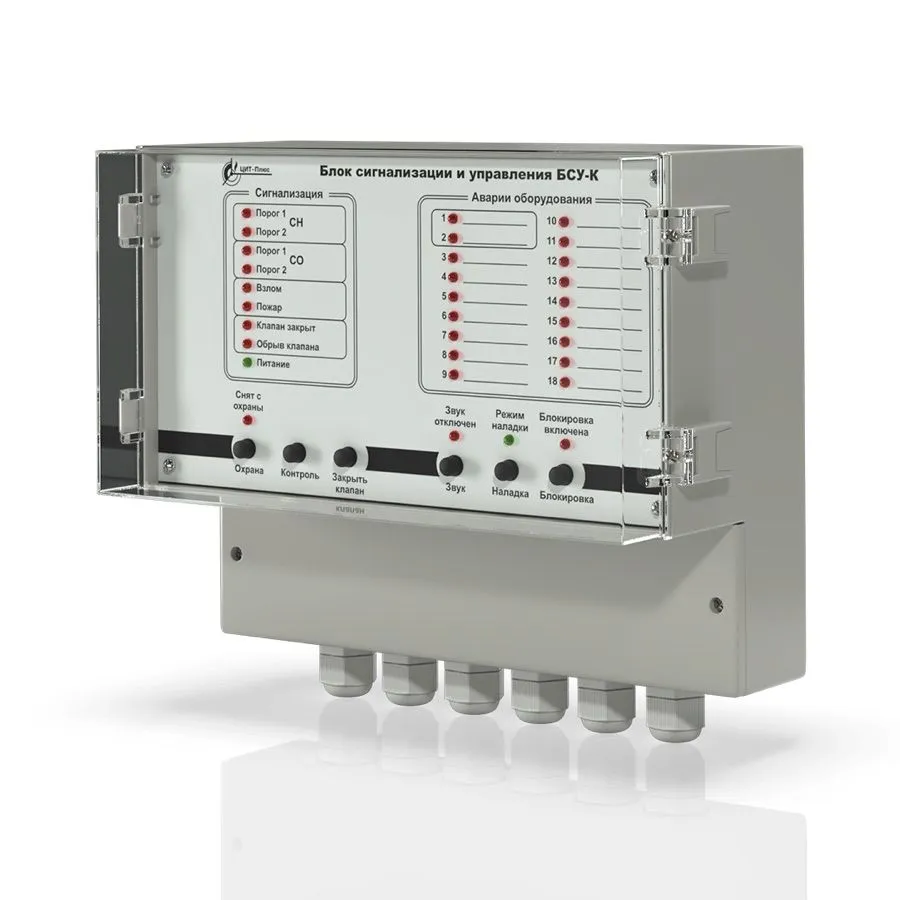

Что на панели БСУ-К
- 1 · Сигнализация — «Порог 1 / Порог 2» по СН и СО, «Взлом», «Пожар», «Клапан закрыт», «Обрыв клапана», «Питание». Мигающее «Питание» — обрыв связи с сигнализатором.
- 2 · Аварии оборудования 1–18 — индикаторы датчиков технологического оборудования (котлы, насосы, давление, температура — по проекту), включают реле К8 и звук.
- 3 · «Охрана», «Контроль», «Закрыть клапан» — постановка на охрану с задержкой, проверка индикации и сброс, ручное закрытие клапана.
- 4 · «Звук», «Наладка», «Блокировка» — временное отключение звука, режим наладки (игнорируются входы аварий), блокировка сигнализаторов на время ТО с закрытием клапана.
- 5 · Кабельные вводы — сигнализаторы (до 50 м), клапан (до 20 м), пульт ПД (до 400 м), датчики аварий и пожарной/охранной сигнализации, реле; корпус IP65 для котельной.
Логика реле БСУ-К (заводские установки)
| Реле | Срабатывает | Типовое применение |
|---|---|---|
| К1 | «Порог 1» СН или СО, авария ТО | аварийная вентиляция, предупредительная сирена |
| К2 | включено в норме; отключается при «Пороге 2», пожаре, аварии, обрыве, блокировке | «норма котельной» — разрешение работы горелок, сторонний нормально закрытый клапан |
| К3 | датчик «Охрана» (взлом) | охранная сигнализация, оповещение |
| К4 | пожарный извещатель | вывод на пожарную панель, сирена |
| К6 / К7 | «Авария 1» / «Авария 2» (аварийные параметры котельной) | останов котлов по давлению, температуре |
| К8 | аварии технологического оборудования 1–18 | диспетчеризация, сирена |
Назначение реле и реакция на входы настраиваются переключателями S4 (например, S4.5 — закрывать ли клапан при неисправности сигнализатора). У БСУ одно реле: включено в норме, отключается по «Порогу 2» (S2.5 — порог, S2.6 — логика), S2.7 — поведение клапана при пропадании питания. Полная схема — в РЭ, ссылки ниже.
Пульты: где кто стоит
ПД
БУК
Цены блоков, пультов и комплектующих (розница, с НДС)
| Группа | Изделие | Цена |
|---|---|---|
| Блоки | БСУ · САКЗ-МК-2 | 9 465 ₽ |
| БСУ-К · САКЗ-МК-3 | 14 890 ₽ | |
| БСУ-Е · САКЗ-МК-2Е | 9 465 ₽ | |
| БСУ-ЕР · радио | 10 359 ₽ | |
| БСУ-КЕ · САКЗ-МК-3Е / 4Е | 14 893 ₽ | |
| Пульты | ПК · САКЗ-МК-1 | 926 ₽ |
| ПК-2 · бытовые | 926 ₽ | |
| ПК-Ai · Ai | 897 ₽ | |
| АПК · Ai | 1 736 ₽ | |
| ПДС · САКЗ-МК-2 | 2 760 ₽ | |
| ПД · САКЗ-МК-3 | 2 760 ₽ | |
| ПД-Е / ПД-ЕВ · Е-серия | 2 760 ₽ | |
| ПД-ЕР · радио | 4 213 ₽ | |
| Питание | ИП-01-24/0,5 · источник 24 В | 1 614 ₽ |
| Комплектующие | БУР · 2 реле, к сигнализаторам СЗ-1/2/3 | 2 724 ₽ |
| БУР-8 · 8 реле, RS-485 MODBUS | 4 042 ₽ | |
| БРВ-8 · расширение входов, RS-485 | 4 042 ₽ | |
| БУК · управление клапаном от внешнего устройства | 2 484 ₽ | |
| БППИ УС · пожарные извещатели + сирена | 2 728 ₽ | |
| GSM5-105 · SMS-извещатель | 9 340 ₽ | |
| GSM5-104И · GSM по RS-485 для Е-серии | 10 743 ₽ | |
| БС-01 · радиошлюз / ретранслятор | 3 643 ₽ |
Документы завода
Монтаж и частые ошибки
- Блок — в месте, где его видит персонал; БСУ-К (IP65) можно в котельной, БСУ (IP31) — в сухом помещении. Розетка 230 В на длине сетевого кабеля; пульт — в конце линии, питание по кабелю от блока.
- Перед пуском — переключатели «Конфигурация»: наличие сигнализаторов СН/СО (S2.1/S2.2 у БСУ), тип клапана, порог закрытия, логика реле, поведение при отключении питания. Заводские установки помечены в РЭ.
- Ошибка: ПДС к БСУ-К или ПД к БСУ. У пультов разное число входов (3 против 10) — пульт берётся под свой блок.
- Ошибка: сторонний клапан на импульсный выход. Импульсный выход — только для КЗЭУГ / КЗГЭМ-У; нормально закрытый клапан 230 В — на реле (до 2 А).
- Ошибка: неиспользуемые входы ПД в воздухе. По ТО их подключают к цепи +12 В, иначе ложные срабатывания.
- Ошибка: забытый режим «Наладка» или «Блокировка». В наладке игнорируются аварии, в блокировке закрыт клапан — после ТО вернуть в норму.
Вопросы и ответы
Чем БСУ отличается от БСУ-К?
БСУ — компактный блок для САКЗ-МК-2: два входа сигнализаторов (СН и СО), одно реле 230 В / 2 А, импульсный выход на клапан, индикаторы «Порог СО/СН», «Клапан закрыт», «Обрыв клапана»; пульт ПДС до 100 м. БСУ-К — шкаф IP65 для САКЗ-МК-3: входы сигнализаторов по зонам без ограничения их числа, 18 входов аварий оборудования, 2 входа аварийных параметров, пожар и охрана, 8 реле К1–К8, режимы «Охрана», «Наладка», «Блокировка», пульт ПД до 400 м.
Нужен ли блок вообще, если сигнализатор сам управляет клапаном?
Для одного помещения — нет: САКЗ-МК-1 это сигнализатор с клапаном, пульт ПК и при необходимости БУР для реле. Блок нужен, когда сигнализаторов несколько и нужна общая индикация, память тревоги, реле для вентиляции и вынос на диспетчерский пульт — то есть с САКЗ-МК-2 (БСУ) и для котельной по СП 89.13330 (БСУ-К).
Какой пульт к какой системе?

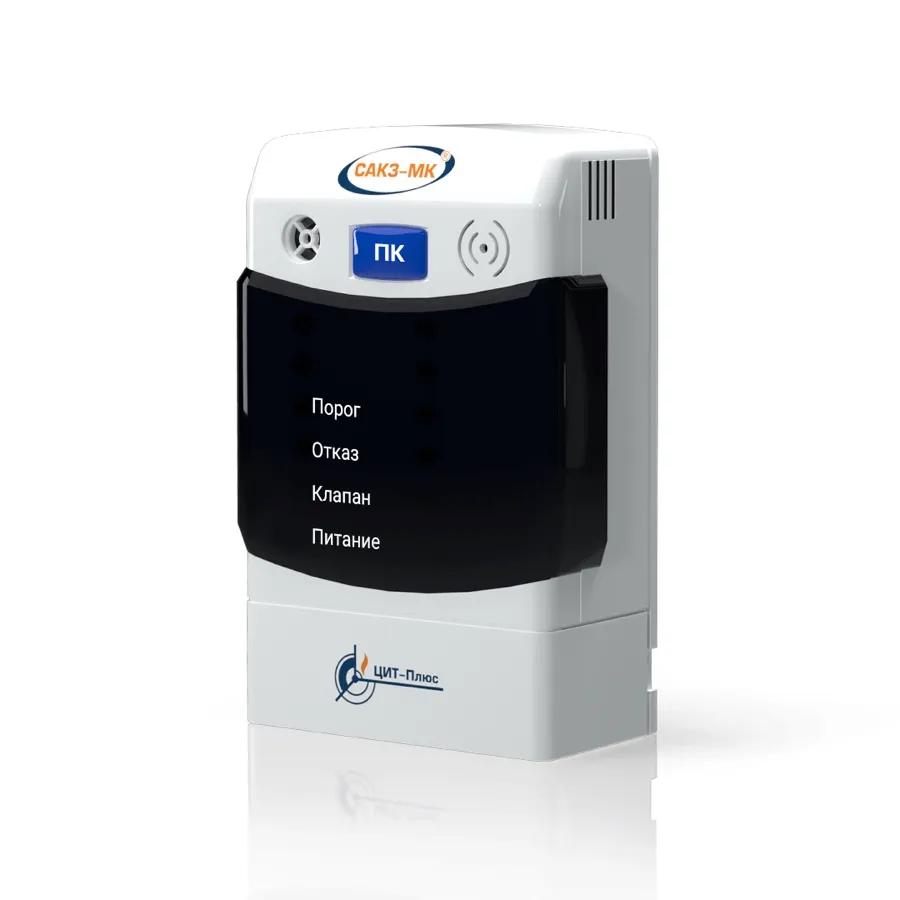

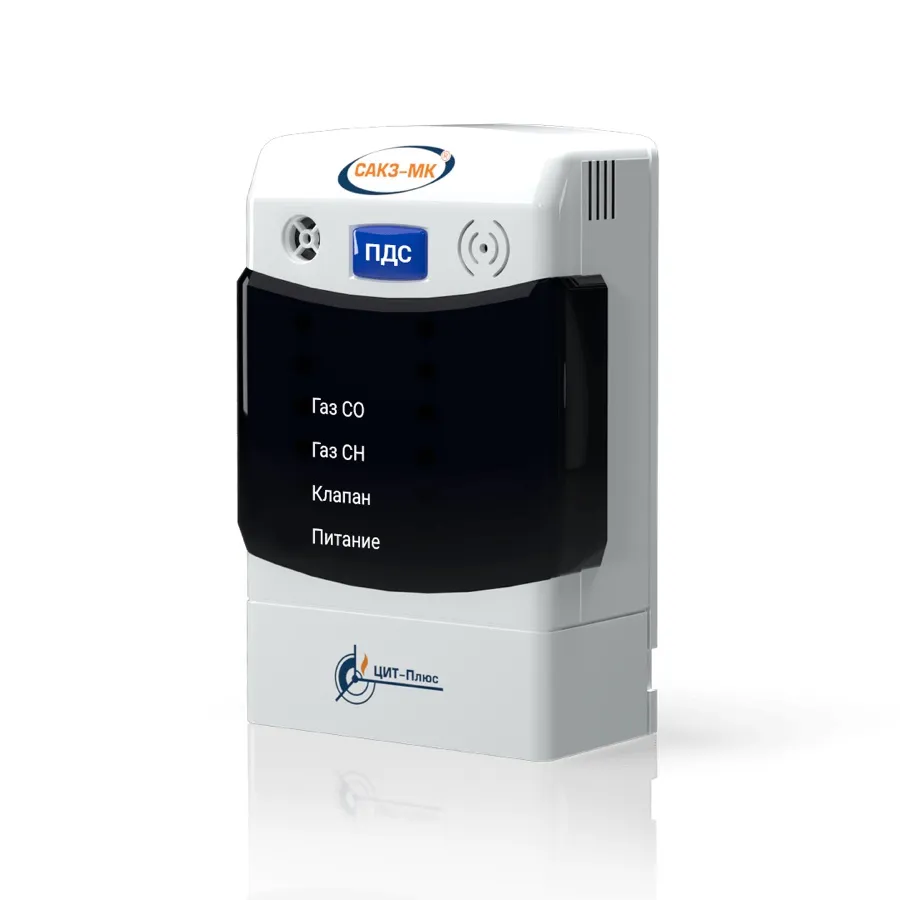

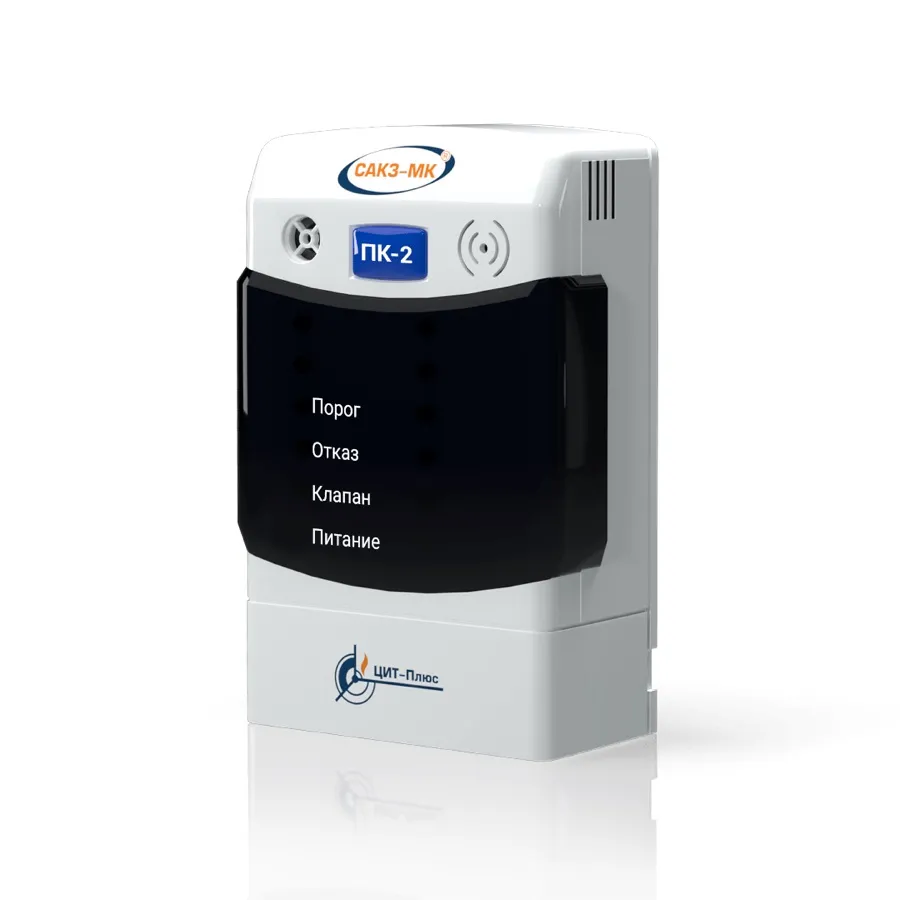

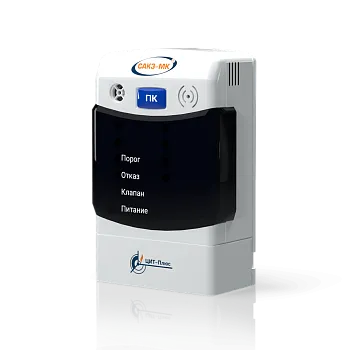

ПК — к САКЗ-МК-1 (3 входа: Порог, Отказ, Клапан), ПК-2 — к бытовым МК-1/МК-2, ПК-Ai и АПК — к Ai, ПДС — к САКЗ-МК-2 с БСУ (Газ СН/СО, Клапан, Отказ; до 100 м), ПД — к САКЗ-МК-3 с БСУ-К (10 входов: пороги, Взлом, Пожар, Клапан, Аварии; до 400 м; кнопка «Звук»), ПД-Е / ПД-ЕР — к адресным системам по RS-485 или радио. Пульты питаются от блока (10–15 В, 1 Вт), кабели в комплект не входят.
Как реле блока управляют вентиляцией и другим оборудованием?
У БСУ одно реле: по заводской настройке включено в норме и отключается при «Пороге 2» (S2.5/S2.6 меняют порог и логику). У БСУ-К восемь реле: К1 — «Порог 1» (аварийная вентиляция), К2 — «норма», отключается при любой аварии и закрытии клапана, К3 — взлом, К4 — пожар, К6/К7 — аварийные параметры 1/2, К8 — авария технологического оборудования; назначение настраивается переключателями S4. Нужно больше «сухих контактов» — БУР (2 реле от сигнализаторов) или БУР-8 (8 реле по RS-485).
Что делать со сторонним клапаном или пожарной сигнализацией?

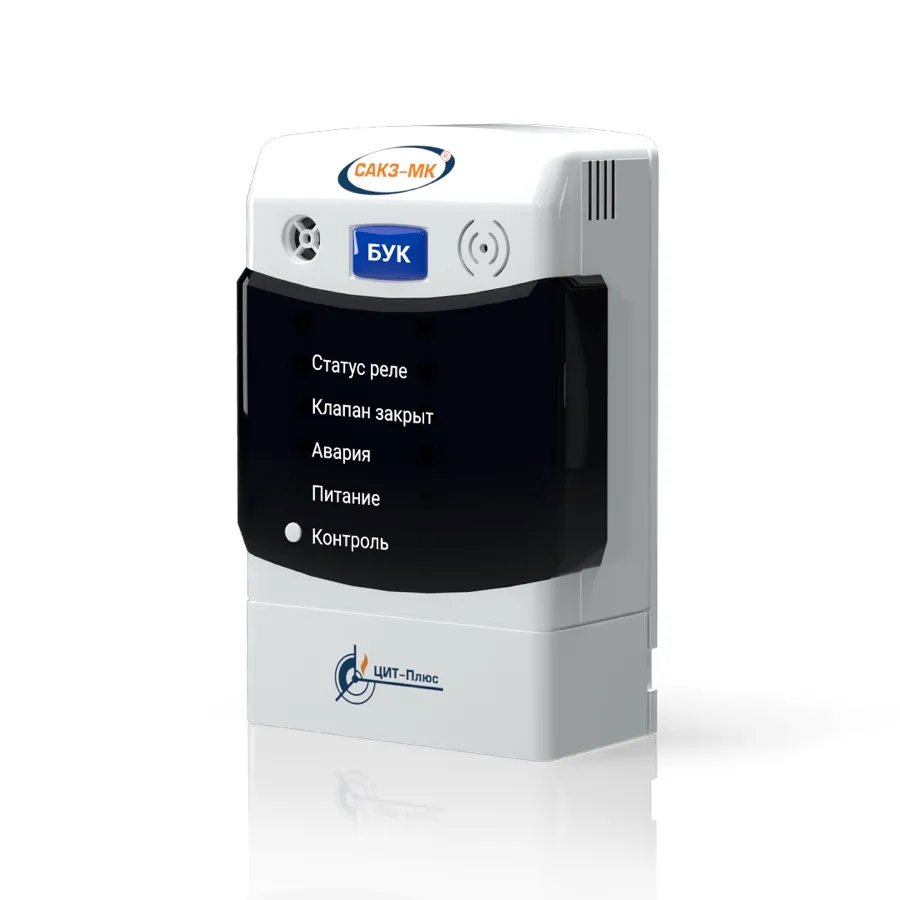

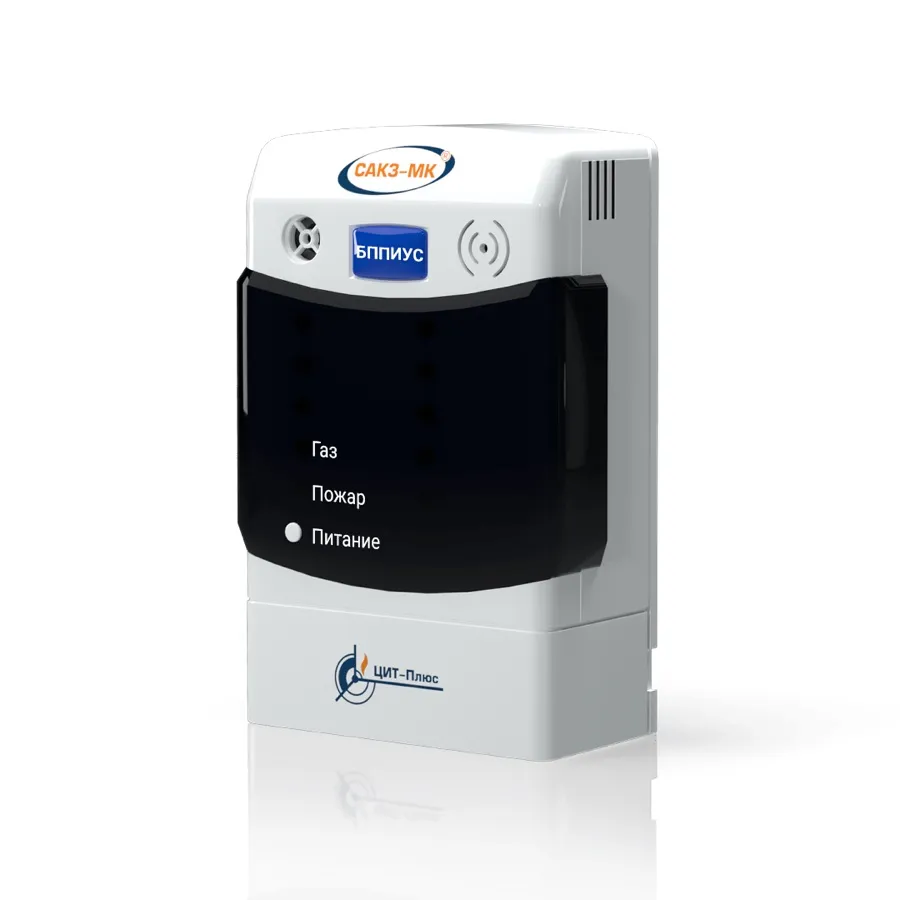

Нормально закрытый клапан 230 В до 2 А подключается к реле БСУ / БСУ-К. Клапан КЗЭУГ / КЗГЭМ-У от внешнего контроллера или с закрытием при пропадании питания — через блок БУК (импульс 37 В / 3 А, питание 230 В или 24 В). Неадресные пожарные извещатели ИП212 и сирена — через БППИ УС; в Ai — через АПК; в Е-серии — на входы сигнализаторов и БСУ-КЕ.
На каком расстоянии ставить блок и пульт?
Кабели по РЭ: сигнализатор — блок до 50 м, блок — клапан до 20 м, БСУ — ПДС до 100 м, БСУ-К — ПД до 400 м; в Е-серии — линия RS-485 витой парой с экраном или радио. Блок ставят там, где его видит персонал, пульт — в помещении постоянного присутствия (для котельных без персонала это требование СП 89.13330 п. 16.31).
Соберём систему из правильных блоков
Пришлите тип системы, число сигнализаторов, что нужно включать по тревоге (вентиляция, сирена, сторонний клапан) и где сидит персонал — подберём блок, пульт, БУР/БУК/БППИ и кабели, приложим РЭ и декларации. Официальный дилер ЦИТ-Плюс, склад в Ростове-на-Дону, доставка по ЮФО.
Каталог блоков и пультовСмотрите также: САКЗ-МК-2 и МК-3 для котельной, адресные системы Е-серии, сигнализаторы СЗ, Ai и бытовые САКЗ-МК.
