САКЗ-МК-2 и САКЗ-МК-3 — промышленные системы автоматического контроля загазованности саратовского завода ЦИТ-Плюс: сигнализаторы на метан (СН), сжиженный газ (СУГ) и угарный газ (СО), блок сигнализации и управления и запорный газовый клапан с ручным взводом. При 10 % НКПР или 20 мг/м³ СО система включает свето-звуковую тревогу, при 20 % НКПР — закрывает клапан на вводе. Именно этого требуют СП 89.13330 п. 15.7 и СП 7.13130 п. 5 для котельных любой мощности.
Разница между сериями — в блоке. САКЗ-МК-2 с блоком БСУ решает задачу «газ — тревога — клапан» и стоит от 21 209 ₽. САКЗ-МК-3 с блоком БСУ-К дополнительно принимает 18 датчиков аварий оборудования, пожарную и охранную сигнализацию, управляет вентиляцией и выносит всё на пульт ПД за 400 м — от 29 751 ₽. Ниже — нормы с пунктами, состав, схема размещения датчиков, полная таблица цен по DN 15–150 и документы завода.
Что требуют нормы для котельной
- СП 89.13330.2012 «Котельные установки», п. 15.7 — в котельных независимо от производительности и параметров котлов должны быть контроль, сигнализация и устройства, автоматически прекращающие подачу топлива при загазованности 10 % нижнего предела взрываемости природного газа и концентрации СО более 20 мг/м³.

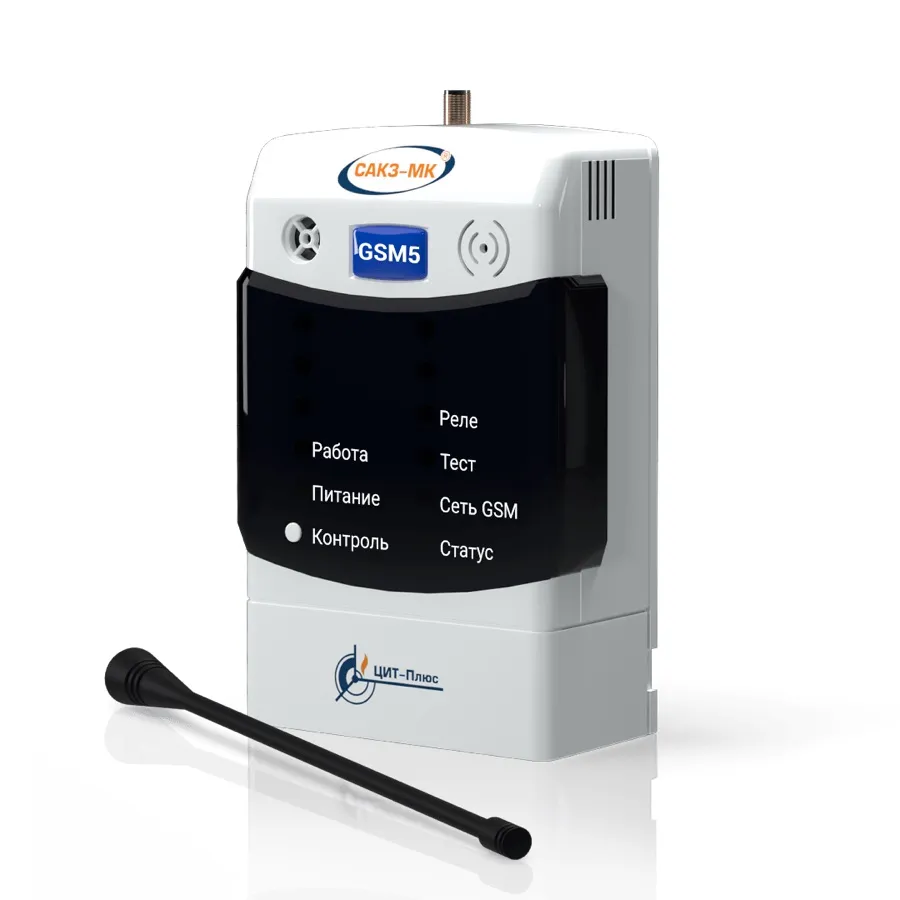

- СП 89.13330.2012, п. 16.31 — в котельных без постоянного присутствия персонала предусматривается вынос световых и звуковых сигналов на диспетчерский пункт. Для этого в САКЗ-МК есть пульты ПДС и ПД и извещатель GSM5-105.
- СП 7.13130.2013, п. 5 — помещения с газоиспользующим оборудованием любой мощности оснащаются автоматикой безопасности, сблокированной с электромагнитными клапанами; быстродействующий клапан перекрывает топливо при отключении электроснабжения, по сигналу пожарной сигнализации и по загазованности (10 % НКПР, СО 20 мг/м³).
- 384-ФЗ, ст. 30 — проект обязан предусмотреть предотвращение накопления взрывоопасных веществ в воздухе помещений, в том числе приборами газового контроля.
САКЗ-МК-2 или САКЗ-МК-3: что выбрать

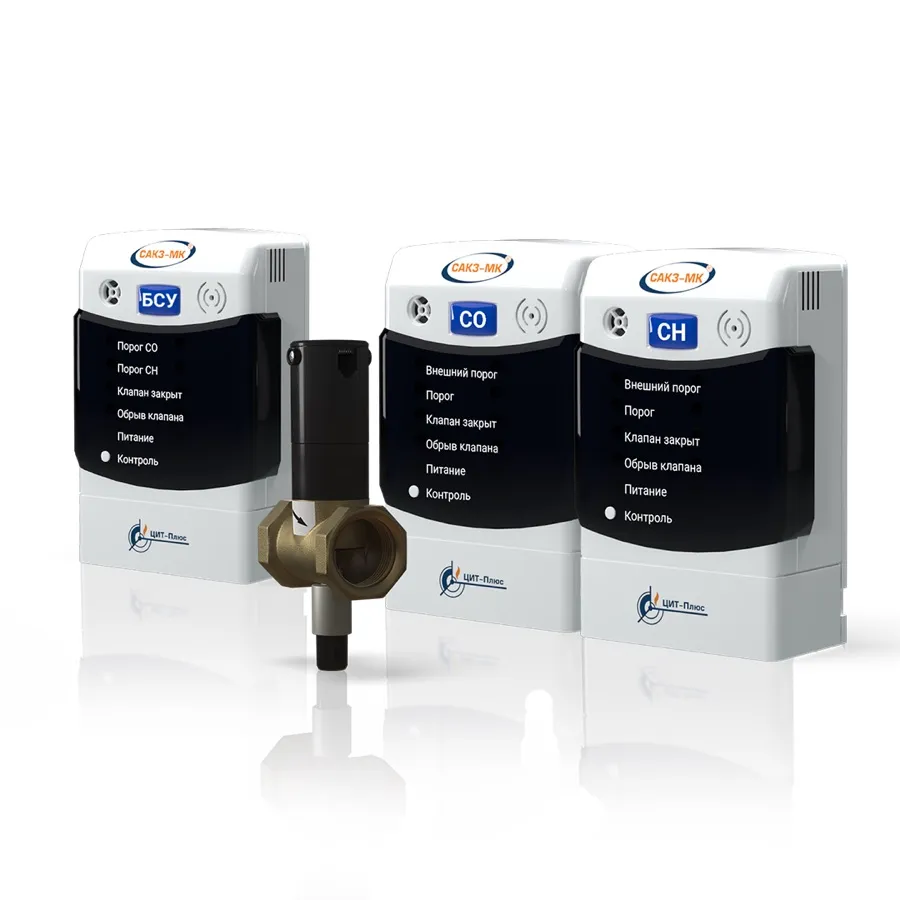

САКЗ-МК-2 — когда нужна загазованность
САКЗ-МК-3 — когда котельная целиком
- те же сигнализаторы, но блок БСУ-К: 2 входа сигнализаторов, 18 входов аварий оборудования, входы «Пожар» и «Охрана», срабатывание от внешних датчиков — до 1 с;
- реле К1 — «Порог 1» (включить вентиляцию), реле К2 — клапан; закрытие по аварийным параметрам котельной и пожару;

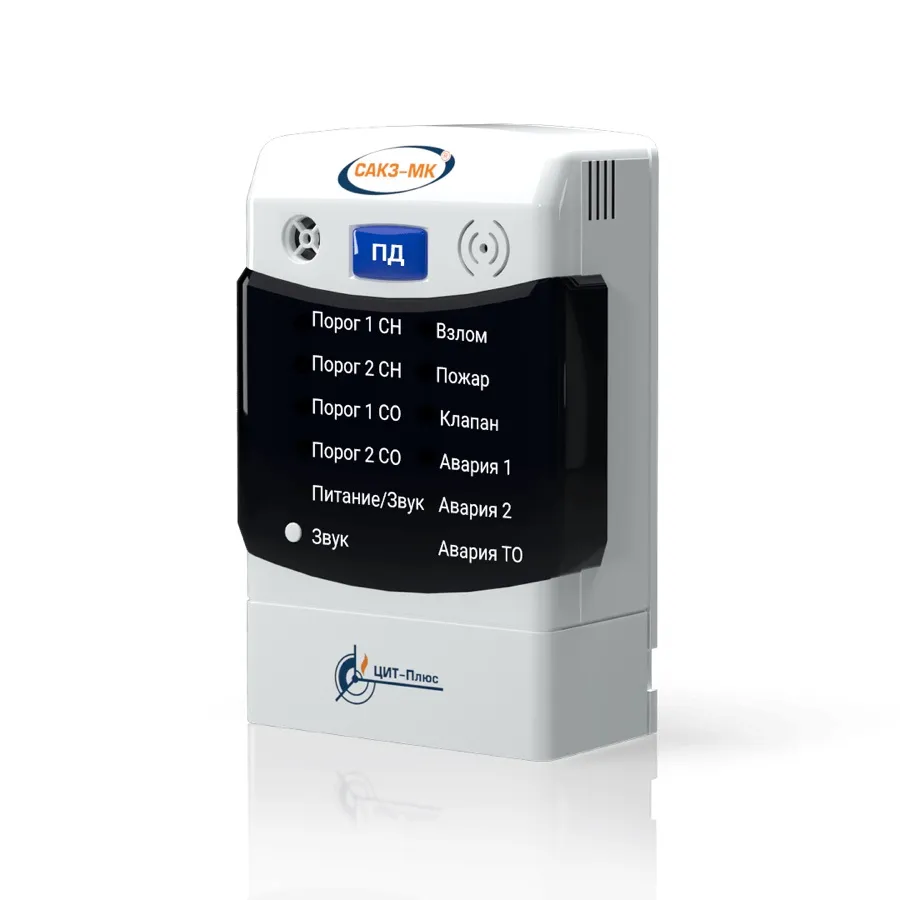

- пульт ПД — до 400 м, индикация «Порог 1/2 СН и СО», «Взлом», «Пожар», «Клапан», «Авария 1/2», «Авария ТО»;
- запоминание всех событий до нажатия «Контроль», кнопка «Закрыть клапан», режим наладки.

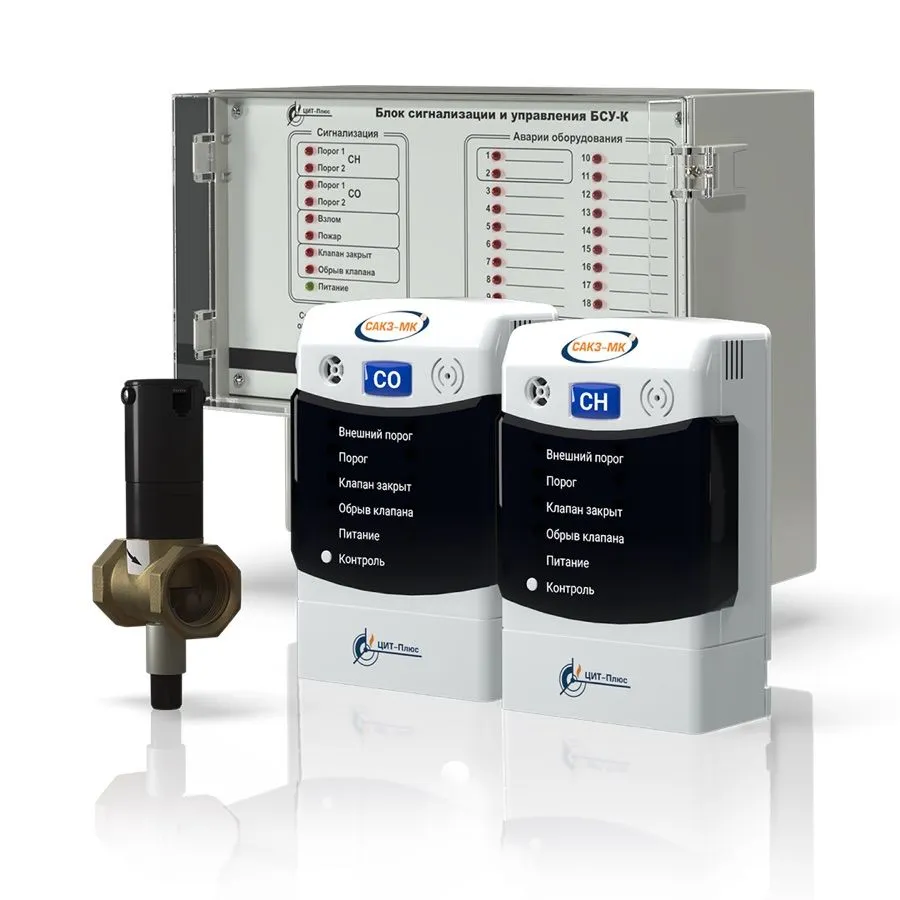

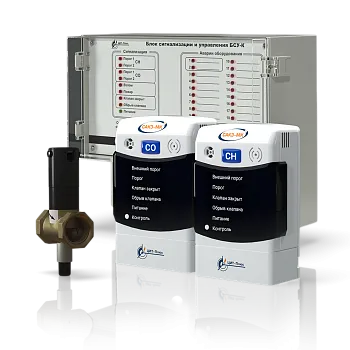

Из чего состоит система

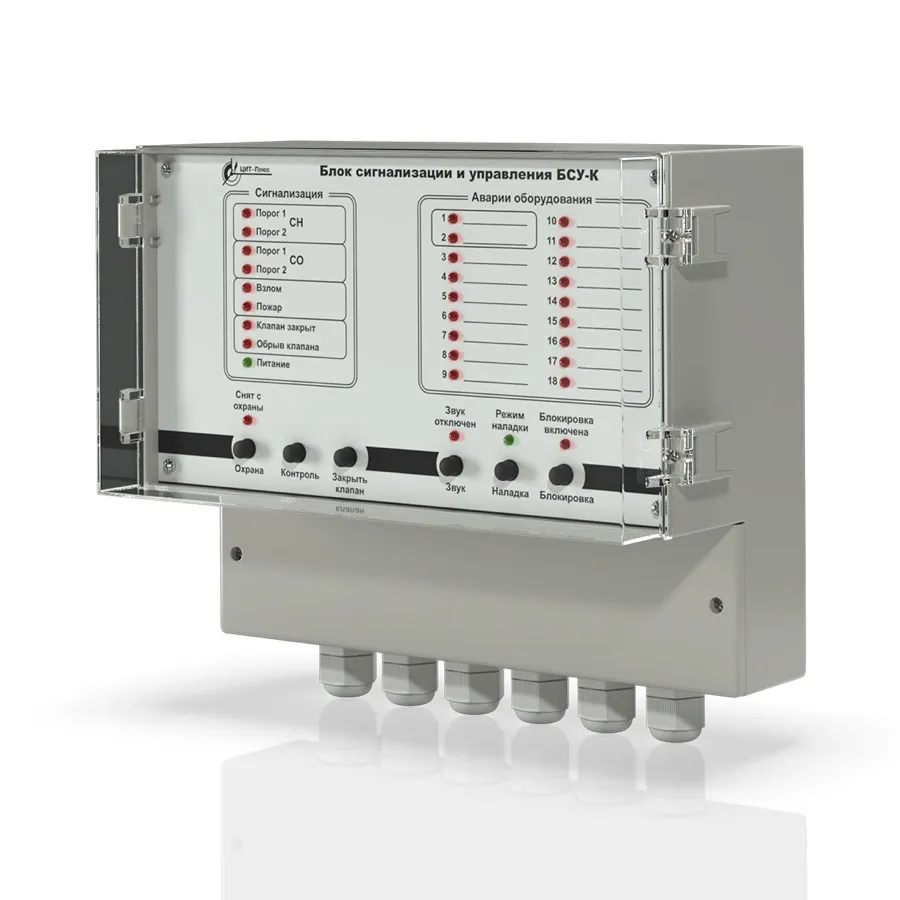

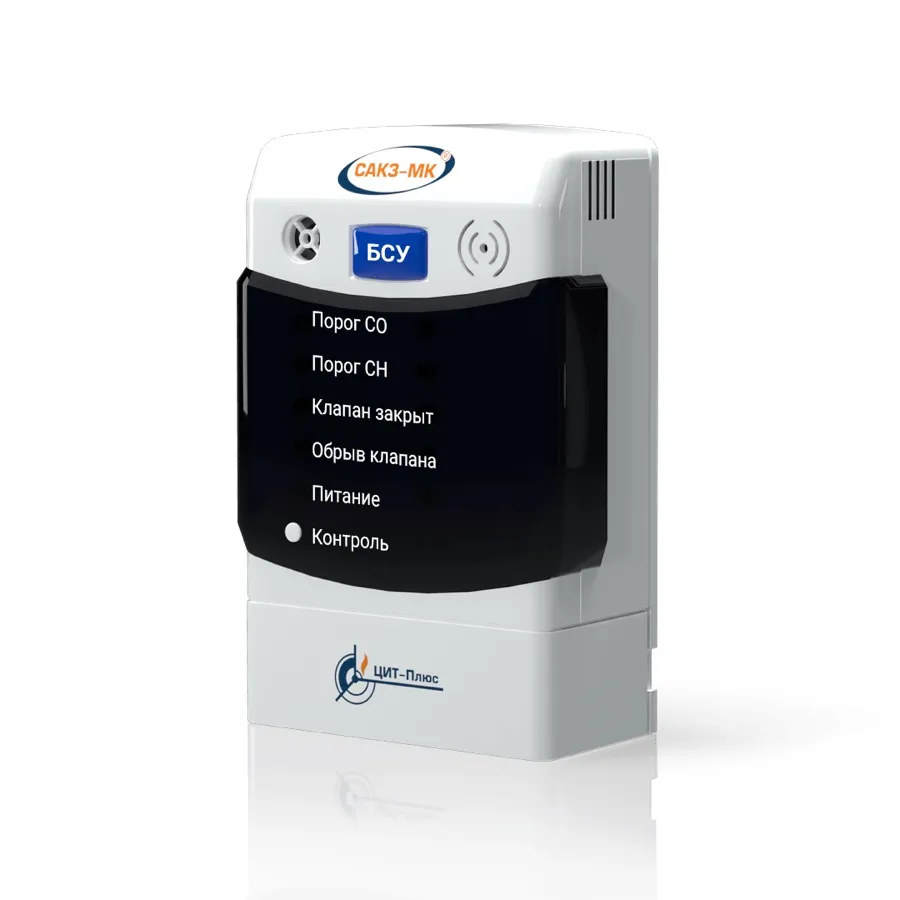

- 1 · БСУ-К — блок сигнализации и управления котельной в металлическом корпусе с прозрачной крышкой: индикаторы порогов, «Взлом», «Пожар», «Клапан закрыт», 18 индикаторов аварий оборудования; кнопки «Охрана», «Контроль», «Закрыть клапан», «Звук», «Наладка», «Блокировка». В САКЗ-МК-2 на этом месте компактный БСУ.
- 2 · СЗ-2-2В — сигнализатор угарного газа, два порога 20 и 100 мг/м³, ставится на высоте 1,5–1,8 м.
- 3 · СЗ-1-1Г / СЗ-1-2Г — сигнализатор природного газа, один или два порога 10 и 20 % НКПР, под потолком; для СУГ — СЗ-3 у пола.

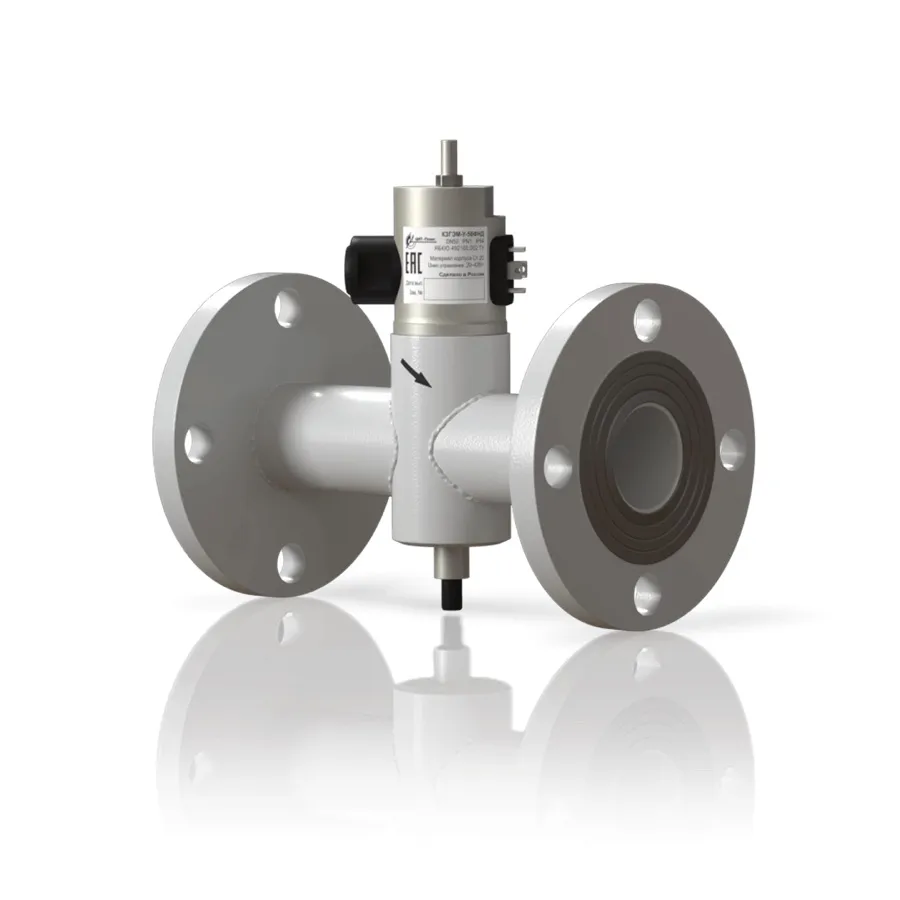

- 4 · Клапан — КЗГЭМ-У или КЗЭУГ с ручным взводом и датчиком положения: муфтовый DN 15–50, фланцевый DN 50–150, НД 0,1 МПа или СД 0,4 МПа.
Как блоки связаны между собой: сигнализаторы соединяются цепочкой (до 50 м между приборами), блок управляет клапаном (кабель до 20 м) и отдаёт тревогу на пульт и внешние устройства.
Где ставить датчики: схема размещения
Размещение — по документации завода и СП 62.13330 п. 7.1: датчик ставится в помещении с газоиспользующим оборудованием на стене или потолке там, где вероятнее скопление газа; не ближе 1 м до края газового оборудования, не ближе 0,5 м до вентканала, окна, фрамуги и приточного клапана.
Как работает система
Включение и контроль
Прогрев сенсоров 30 с с блокировкой выходов, затем непрерывный анализ воздуха и самодиагностика; обрыв кабеля клапана или связи индицируется отдельно.
Порог 1 — тревога
10 % НКПР или 20 мг/м³ СО: свето-звуковая сигнализация на сигнализаторе, блоке и пульте; в МК-3 включается реле К1 — например, аварийная вентиляция.
Порог 2 — клапан
20 % НКПР или 100 мг/м³ СО, а в МК-3 ещё пожар и аварийные параметры котельной: реле К2 закрывает клапан. Сигнал запоминается; открыть клапан можно только вручную после устранения причины.
Подбор за три шага
Шаг 1 — газ и пороги. Природный газ — СЗ-1 на СН, сжиженный — СЗ-3 на СУГ, для котлов всегда плюс СЗ-2 на СО. Исполнение «-2» (два порога) — стандарт для котельных, «-1» — один порог. Комплектация в обозначении: ОМ — СО+СН, ОС — СО+СУГ, ОМС — все три. Шаг 2 — давление на вводе. До 0,1 МПа — исполнение НД, до 0,4 МПа — СД (+1 290 ₽ к любому DN). Шаг 3 — диаметр ввода. Клапан совпадает с DN газопровода: DN 15–50 муфтовые, DN 50–150 фланцевые; на DN 50 можно выбрать и муфту, и фланец. Шаг 4 — что ещё контролировать. Если проект выводит на автоматику безопасности аварии котлов, пожарную сигнализацию, охрану и вентиляцию — это САКЗ-МК-3; если только загазованность — САКЗ-МК-2. Для адресных объектов с RS-485 и опросом с диспетчерского компьютера есть серия САКЗ-МК-2Е / 3Е.
Цены САКЗ-МК-2 и САКЗ-МК-3 по диаметру ввода (розница, с НДС)
| Ввод газопровода | САКЗ-МК-2 НД | САКЗ-МК-2 СД | САКЗ-МК-3 НД | САКЗ-МК-3 СД |
|---|---|---|---|---|
| DN 15 | 21 612 ₽ | 22 902 ₽ | 31 670 ₽ | 32 962 ₽ |
| DN 20 | 21 711 ₽ | 23 000 ₽ | 31 938 ₽ | 33 230 ₽ |
| DN 25 | 21 811 ₽ | 23 100 ₽ | 32 037 ₽ | 33 329 ₽ |
| DN 32 | 22 835 ₽ | 24 125 ₽ | 33 062 ₽ | 34 353 ₽ |
| DN 40 | 25 091 ₽ | 26 381 ₽ | 35 318 ₽ | 36 609 ₽ |
| DN 50 | 26 184 ₽ | 27 474 ₽ | 36 411 ₽ | 37 703 ₽ |
| DN 50 фланц. | 29 879 ₽ | 31 169 ₽ | 40 106 ₽ | 41 397 ₽ |
| DN 65 фланц. | 30 459 ₽ | 31 749 ₽ | 40 685 ₽ | 41 977 ₽ |
| DN 80 фланц. | 40 869 ₽ | 42 159 ₽ | 50 669 ₽ | 51 961 ₽ |
| DN 100 фланц. | 42 979 ₽ | 44 269 ₽ | 52 780 ₽ | 54 071 ₽ |
| DN 125 фланц. | 67 269 ₽ | 68 559 ₽ | 77 004 ₽ | 78 298 ₽ |
| DN 150 фланц. | 75 462 ₽ | 76 752 ₽ | 85 263 ₽ | 86 554 ₽ |
Без клапана: САКЗ-МК-2 — 21 209 ₽, САКЗ-МК-3 — 29 751 ₽ (клапан уже стоит или заказывается отдельно). Одногазовая САКЗ-МК-1 — от 6 266 ₽ без клапана и 7 850 ₽ с клапаном DN 15 НД до 62 323 ₽ DN 150. Отдельно: БСУ, БСУ-К, ПД, ПДС, GSM5-105 и сигнализаторы — в подразделах Блоки и пульты, Сигнализаторы СЗ, Клапаны.
Документы завода
Для приёмки котельной инспектор просит сертификат на систему, декларации ТР ТС на составные части и руководства с методикой поверки. Всё лежит на карточках товаров, здесь — комплект для промышленных САКЗ-МК:
Монтаж и эксплуатация
- Клапан врезается на вводе первым по ходу газа, перед ним — газовый фильтр типа ФГ; температура газа +1…+40 °C, окружающая среда −10…+40 °C, влажность до 80 %. Монтаж клапана — организация с допуском, обслуживание — персонал с группой по электробезопасности не ниже III.
- Кабели: между сигнализаторами и до блока — до 50 м, до клапана — до 20 м, до пульта — 100 м (ПДС) или 400 м (ПД). Питание 190–253 В, 50 Гц; потребление базового комплекта — до 30 В·А.
- Ежесменный внешний осмотр; ежегодно — проверка герметичности клапана, проверка срабатывания, настройка порогов и поверка сигнализаторов (интервал 1 год). Сенсоры — 5 лет, система — 12 лет.
- В контролируемых помещениях не должно быть паров кислот, лаков, растворителей и светлых нефтепродуктов — они отравляют сенсоры.
Частые ошибки при подборе
- НД там, где среднее давление. Клапан НД рассчитан на 0,1 МПа; на вводе 0,3 МПа нужен СД. Сверьте давление по проекту, разница в цене — 1 290 ₽.
- МК-2 в котельную без персонала. СП 89.13330 п. 16.31 требует вынос сигналов на диспетчерский пункт, а проект автоматики обычно заводит и аварии котлов — это функции БСУ-К, то есть МК-3.
- Один датчик СО на несколько котлов. Зона контроля ограничена; сигнализаторы ставят у каждого агрегата или по расчёту проекта, соединяя цепочкой — их количество не ограничено.
- Датчик метана над горелкой или у приточки. Жар и сквозняк искажают показания — не ближе 1 м до оборудования и 0,5 м до вентиляции.
- Забытая поверка. Сигнализаторы — средства измерений: без ежегодной поверки система формально не работает, а перед поверкой нужна настройка порогов в сервисном центре.
Вопросы и ответы
Чем САКЗ-МК-3 отличается от САКЗ-МК-2?
Обе системы контролируют метан (или СУГ) и угарный газ и закрывают клапан. САКЗ-МК-2 — это блок БСУ и пульт ПДС, кабель до пульта до 100 м. САКЗ-МК-3 строится на блоке БСУ-К: 18 входов датчиков аварий оборудования, входы пожарной и охранной сигнализации, реле для управления вентиляцией, пульт ПД на расстоянии до 400 м, память всех событий. Для котельной с автоматикой безопасности по СП 89.13330 и без постоянного персонала берут МК-3; для помещения, где нужна только загазованность, — МК-2.
При каких концентрациях срабатывает система?
По метану и СУГ «Порог 1» — 10 ± 5 % НКПР, «Порог 2» — 20 ± 5 % НКПР; по угарному газу «Порог 1» — 20 ± 5 мг/м³, «Порог 2» — 100 ± 25 мг/м³. Время срабатывания — не более 15 с по горючему газу и 45 с по СО. Клапан закрывается по «Порогу 2» (у однопороговых систем МК-2-1 / МК-3-1 — по «Порогу»).
Что происходит с клапаном при отключении электричества?
В заводской настройке БСУ и БСУ-К закрывают клапан при пропадании питания — этого требует СП 7.13130.2013 п. 5 для котельных. Поведение настраивается переключателями блока; после восстановления питания клапан открывают вручную взводом.
Сколько сигнализаторов можно подключить и на каком расстоянии?
Количество сигнализаторов в системе не ограничено, они соединяются в цепочку кабелями до 50 м между соседними приборами и до блока. Кабель до клапана — до 20 м, до пульта ПДС (МК-2) — до 100 м, до пульта ПД (МК-3) — до 400 м.
Какой клапан выбрать — КЗЭУГ или КЗГЭМ-У, НД или СД?
НД — до 0,1 МПа, СД — до 0,4 МПа; давление берётся по проекту на вводе. КЗЭУГ — латунный муфтовый клапан DN 15–50; КЗГЭМ-У — латунь или сталь, муфтовый DN 25–50 и фланцевый DN 50–150. С DN 65 присоединение только фланцевое. Перед клапаном ставится газовый фильтр.
Как часто нужна поверка и замена сенсоров?
Поверка сигнализаторов — один раз в год, перед ней — ежегодное ТО с настройкой порогов. Назначенный срок службы сенсоров — 5 лет, системы в целом — 12 лет. Сигнализаторы — средства измерений, поэтому паспорта и методики поверки прилагаются к каждому комплекту.
