САКЗ-МК-1 бытовая и САКЗ-МК-2 бытовая — «старшая» бытовая линейка ЦИТ-Плюс для квартир, коттеджей и дач: сигнализаторы в корпусе промышленной серии с питанием 230 В прямо из розетки и латунный клапан КЗЭУГ с датчиком положения, как в котельных системах. При 10 % НКПР метана (СУГ) или 100 мг/м³ угарного газа система закрывает клапан, а при обрыве кабеля клапана сразу показывает «Обрыв клапана» — этого у младшей линейки Ai нет.

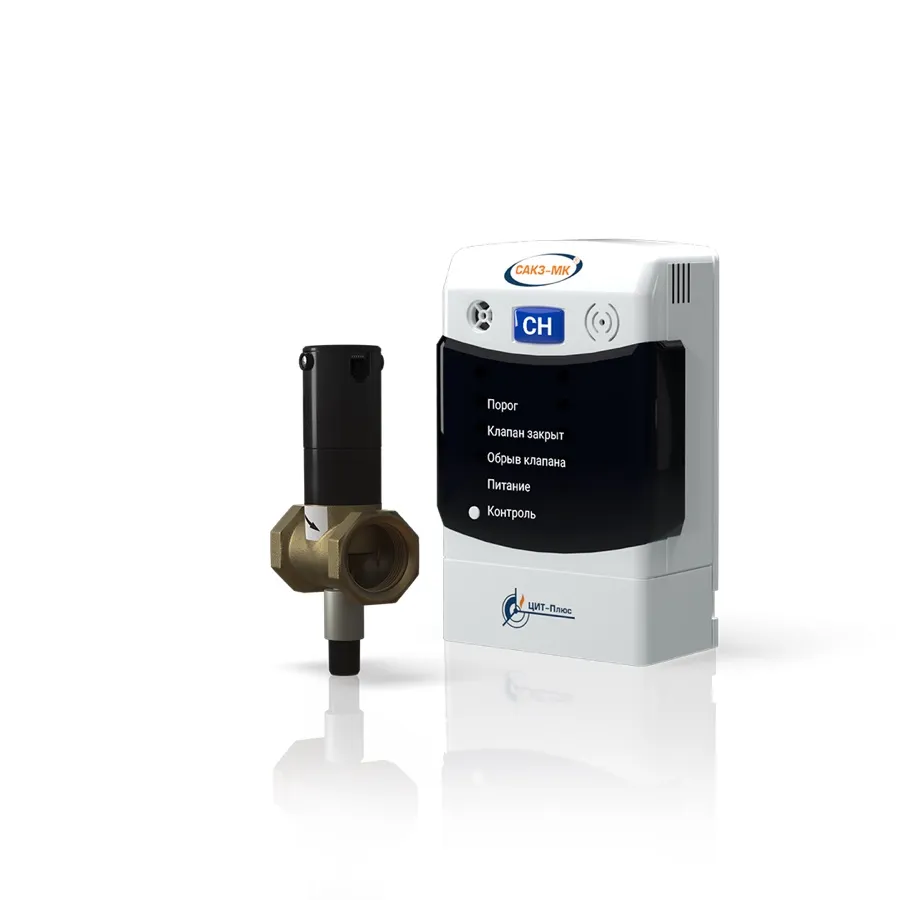

САКЗ-МК-1 бытовая — один сигнализатор (метан или СУГ) и клапан, от 4 173 ₽ с DN 15. САКЗ-МК-2 бытовая — плюс сигнализатор угарного газа СЗ-2-2ВТ, от 10 057 ₽. Ниже — состав, чем именно они отличаются от САКЗ-МК-1Ai / 2Ai, когда какую брать, цены всех 20 исполнений и документы.

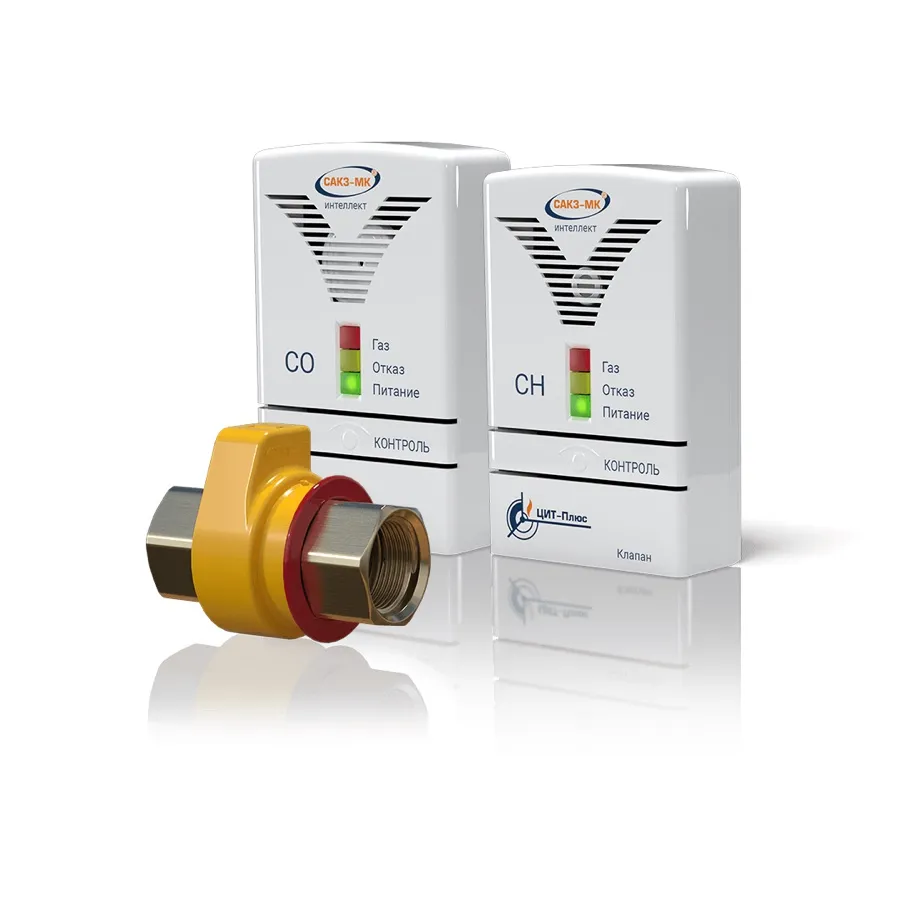

Бытовая или Ai: сравнение по паспортам
| Параметр | САКЗ-МК-1 / МК-2 бытовая | САКЗ-МК-1Ai / 2Ai |
|---|---|---|
| Питание | 230 В прямо в розетку, 10 В·А (МК-1) / 15 В·А (МК-2) | адаптер 230/5 В, 1,5 / 2,5 В·А |
| Сигнализаторы | СЗ-1-1ГТ или СЗ-3-1ГТ + СЗ-2-2ВТ; 130×85×35 мм, 0,5 кг, IP31 | СЗ-1Ai / СЗ-3Ai + СЗ-2Ai; 90×58×32 мм, 0,1 кг |
| Клапан | КЗЭУГ: латунь, 0,1 МПа, датчик положения «открыт/закрыт», DN 15–32 | КЗЭУГ-А (0,1 МПа) или КЗЭУГ-Б (0,005 МПа), без датчика, DN 15–40 |
| Контроль клапана | индикаторы «Клапан закрыт» и «Обрыв клапана» — обрыв кабеля виден сразу | по положению кнопки / кольца клапана |
| Расширение | дополнительные сигнализаторы не подключаются | до одного дополнительного сигнализатора |
| Пульт и связь | ПК-2 (кабель до 10 м), GSM5-105 | ПК-Ai (до 10 м), АПК + пожарные извещатели, GSM5-105 |
| Пороги | СН/СУГ 10 % НКПР; СО 20 / 100 мг/м³; 15 / 45 с | те же |
| Кабели | разъёмы RJ12, связь и клапан 3 м (до 10 м) | разъёмы RJ, 3 м (до 5 м), пульт до 10 м |
| Цена DN 15, метан | 4 173 ₽ / 10 057 ₽ | 3 318 ₽ / 6 664 ₽ |
Когда что брать
САКЗ-МК-2 бытовая
Практическое правило: стальная разводка, котёл, дом — бытовая САКЗ-МК с латунным КЗЭУГ и контролем клапана; квартира, плита, экономия — Ai. Магистральный газ — исполнения СН4, баллонный — СУГ с сигнализатором СЗ-3-1ГТ у пола. Есть горение с открытой камерой — только МК-2 с контролем угарного газа.

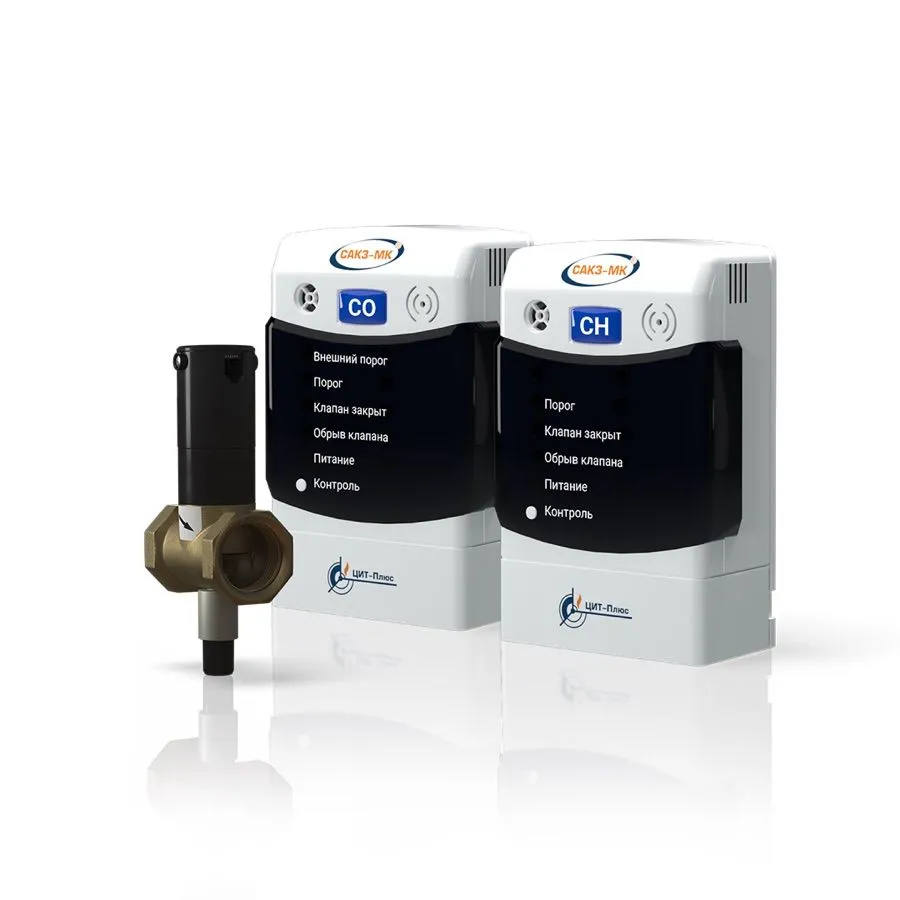

Из чего состоит система

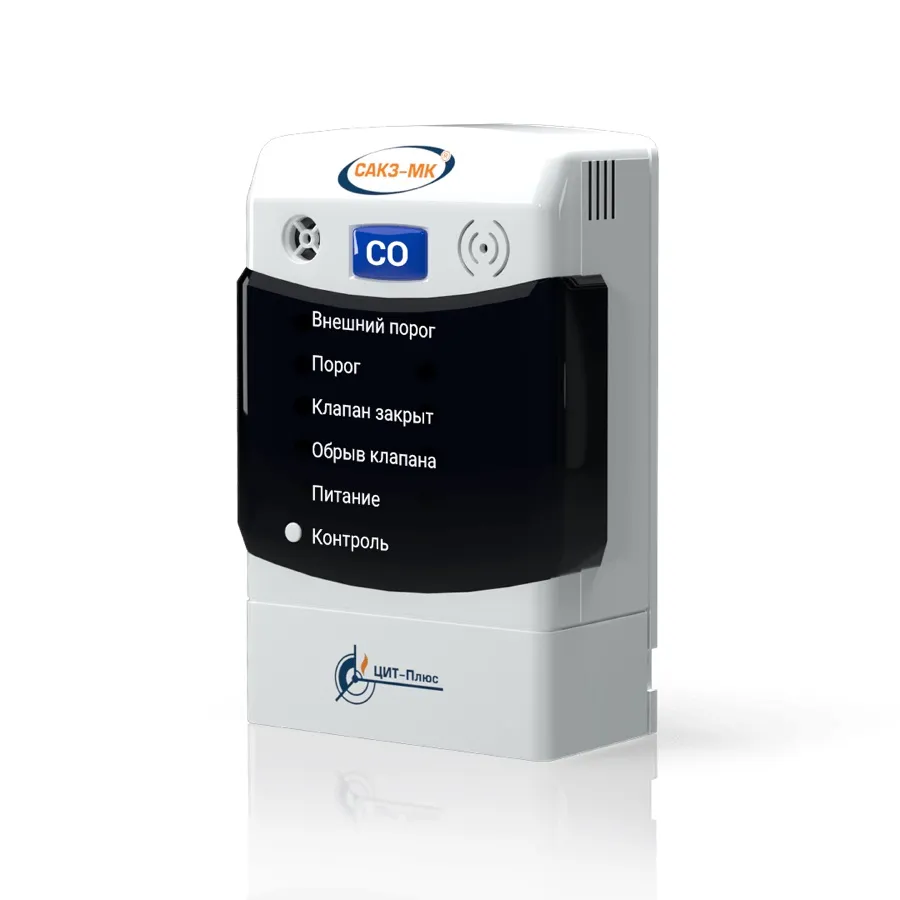

- 1 · СЗ-2-2ВТ — сигнализатор угарного газа, два порога; индикаторы «Внешний порог» (сработал соседний прибор), «Порог», «Клапан закрыт», «Обрыв клапана», «Питание»; к нему подключён клапан.

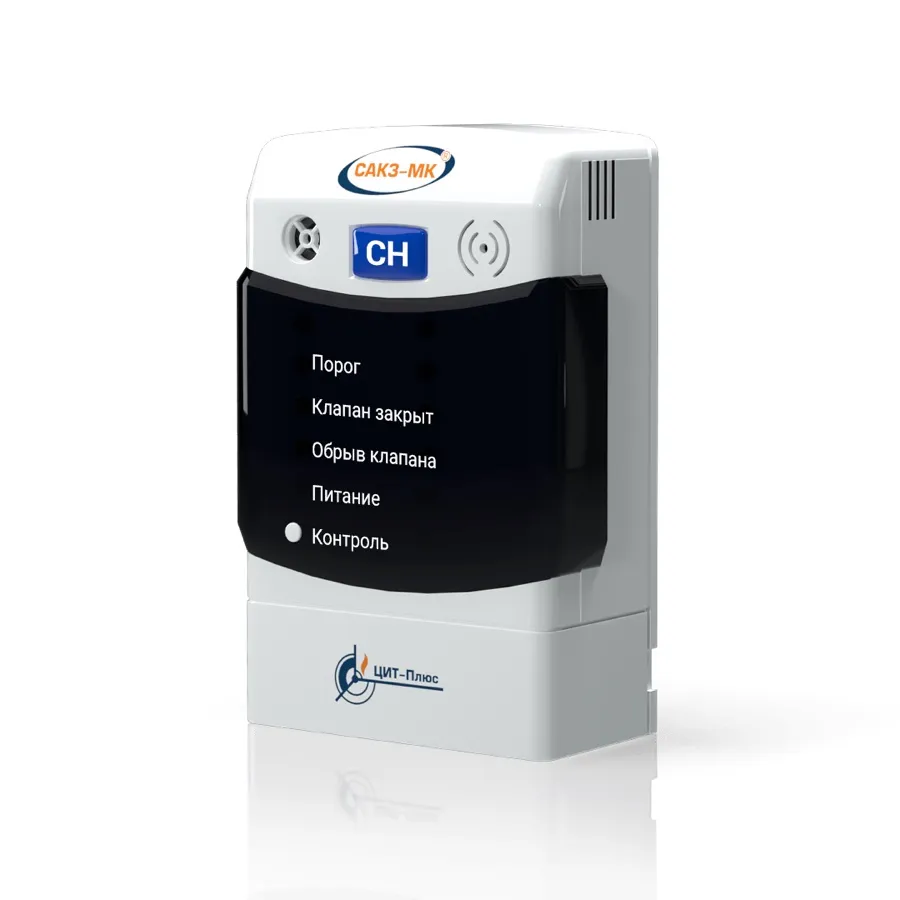

- 2 · СЗ-1-1ГТ — сигнализатор природного газа, один порог 10 % НКПР; для СУГ — СЗ-3-1ГТ. Соединяется с СЗ-2-2ВТ кабелем связи 3 м (до 10 м).
- 3 · Клапан КЗЭУГ — латунный, 0,1 МПа, DN 15–32, взвод кнопкой, встроенный датчик положения; кабель 3 м (до 10 м). Подробнее — в статье о клапанах.
- 4 · Кнопка «Контроль» — проверка индикации и звука, сброс запомненной тревоги после проветривания; разъёмы RJ12 снизу корпуса.
Как работает
Прогрев 30 с
После включения выходы заблокированы, идёт прогрев сенсоров и самодиагностика; затем «Питание» горит постоянно.
Порог
Метан/СУГ 10 % НКПР за 15 с — «Порог» на СЗ-1-1ГТ и «Внешний порог» на СЗ-2-2ВТ; СО 20 мг/м³ за 45 с — мигает «Порог», четыре коротких сигнала.
Клапан закрыт
По метану — сразу, по СО — на 100 мг/м³: импульс на клапан, «Клапан закрыт». Открыть можно только вручную кнопкой взвода после проветривания и «Контроль».
Где вешать датчики
Как у всех СЗ: СЗ-1-1ГТ — на стене в 15–20 см от потолка, СЗ-2-2ВТ — 150–180 см от пола, СЗ-3-1ГТ — 15–25 см от пола; не ближе 50 см от форточек и приточных клапанов, не над плитой и котлом. Радиус контроля СЗ-1/СЗ-3 — до 5 м (≈80 м²), СЗ-2 — до 8 м (≈200 м²). Схема с высотами и правилами — в статье о сигнализаторах СЗ.
Цены бытовых САКЗ-МК-1 и МК-2 (розница, с НДС)
| Комплектация | САКЗ-МК-1 бытовая СН4 | САКЗ-МК-1 бытовая СУГ | САКЗ-МК-2 бытовая СО+СН4 | САКЗ-МК-2 бытовая СО+СУГ |
|---|---|---|---|---|
| Без клапана | 2 701 ₽ | 3 253 ₽ | 8 694 ₽ | 9 246 ₽ |

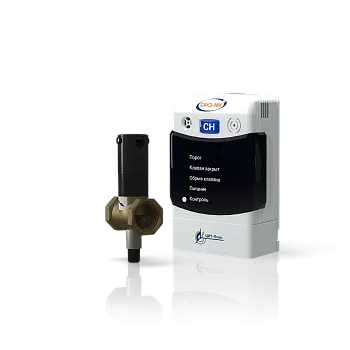

| DN 15 · КЗЭУГ | 4 173 ₽ | 4 725 ₽ | 10 057 ₽ | 10 609 ₽ |
| DN 20 · КЗЭУГ | 4 410 ₽ | 4 990 ₽ | 10 280 ₽ | 10 832 ₽ |
| DN 25 · КЗЭУГ | 4 919 ₽ | 5 471 ₽ | 10 704 ₽ | 11 256 ₽ |
| DN 32 · КЗЭУГ | 5 870 ₽ | 6 450 ₽ | 11 497 ₽ | 12 049 ₽ |

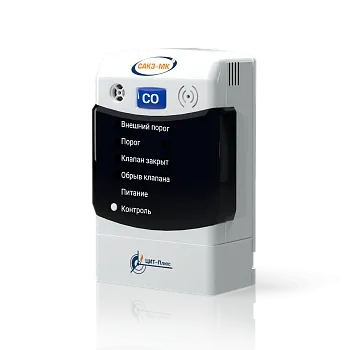

Отдельно: СЗ-1-1ГТ — 2 358 ₽, СЗ-2-2ВТ — 6 596 ₽, СЗ-3-1ГТ — 2 855 ₽, пульт ПК-2 — 926 ₽, кабель для ПК-2 10 м — 380 ₽, GSM5-105 — 9 340 ₽. Для сравнения Ai: САКЗ-МК-1Ai DN 15 — 3 318 ₽, САКЗ-МК-2Ai DN 15 — 6 664 ₽.
Документы завода
Монтаж и частые ошибки
- Сигнализаторы — на стену на дюбели из комплекта, розетка 230 В на длине сетевого кабеля без натяга; кабели с разъёмами RJ12, разделка не нужна (кроме GSM). Клапан ставит организация с допуском: доступ к кнопке взвода, перед клапаном — фильтр.
- Ошибка: ждать третий датчик. Бытовая система не расширяется — под несколько помещений берите промышленную МК-2 с БСУ.
- Ошибка: МК-1 при котле. Метановый датчик не видит угарный газ — нужна МК-2 или добавить СЗ-2-2ВТ (МК-1 превращается в МК-2).
- Ошибка: клапан в разъём связи. Кабель клапана — только в разъём «Клапан» на СЗ-2-2ВТ (в МК-1 — на единственном сигнализаторе).
- Ошибка: сорванная наклейка калибровки. Настройка порогов — только в сервисном центре, иначе гарантия и поверка теряются.
Вопросы и ответы
Чем бытовая САКЗ-МК-2 отличается от САКЗ-МК-2Ai?
Обе контролируют метан (или СУГ) и угарный газ с одинаковыми порогами и закрывают клапан. Бытовая — на сигнализаторах СЗ-1-1ГТ / СЗ-2-2ВТ с питанием 230 В из розетки и клапаном КЗЭУГ с датчиком положения (система видит «Клапан закрыт» и «Обрыв клапана»). Ai — на компактных СЗ-Ai с адаптером 5 В и клапаном КЗЭУГ-А / КЗЭУГ-Б без датчика, дешевле примерно на треть и допускает один дополнительный сигнализатор.
Что выбрать в квартиру, а что в дом?
В квартиру с плитой и колонкой — любая из двух: Ai дешевле и компактнее. В частный дом с котлом и стальной разводкой чаще берут бытовую САКЗ-МК: латунный КЗЭУГ на 0,1 МПа с датчиком положения, кабели до 10 м, пульт ПК-2 в жилую зону. Если планируете больше двух датчиков или диспетчеризацию — сразу промышленная САКЗ-МК-2 или Е-серия.
Можно ли добавить третий сигнализатор?
Нет: бытовые САКЗ-МК-1 и МК-2 не поддерживают дополнительные сигнализаторы (в МК-1 можно добавить только СЗ-2-2ВТ — тогда она становится МК-2). Для нескольких помещений — промышленная САКЗ-МК-2 с блоком БСУ (число сигнализаторов не ограничено) или Ai с одним дополнительным прибором.
Что происходит при отключении света?
По заводской настройке клапан остаётся открытым, газ не перекрывается. Если нужно закрывать газ при пропадании питания — переключатель S1.4 на СЗ-2-2ВТ (или S2.4 на СЗ-1-1ГТ) в положение ON, см. РЭ п. 2.2.
Как система сообщит о тревоге, если никого нет дома?

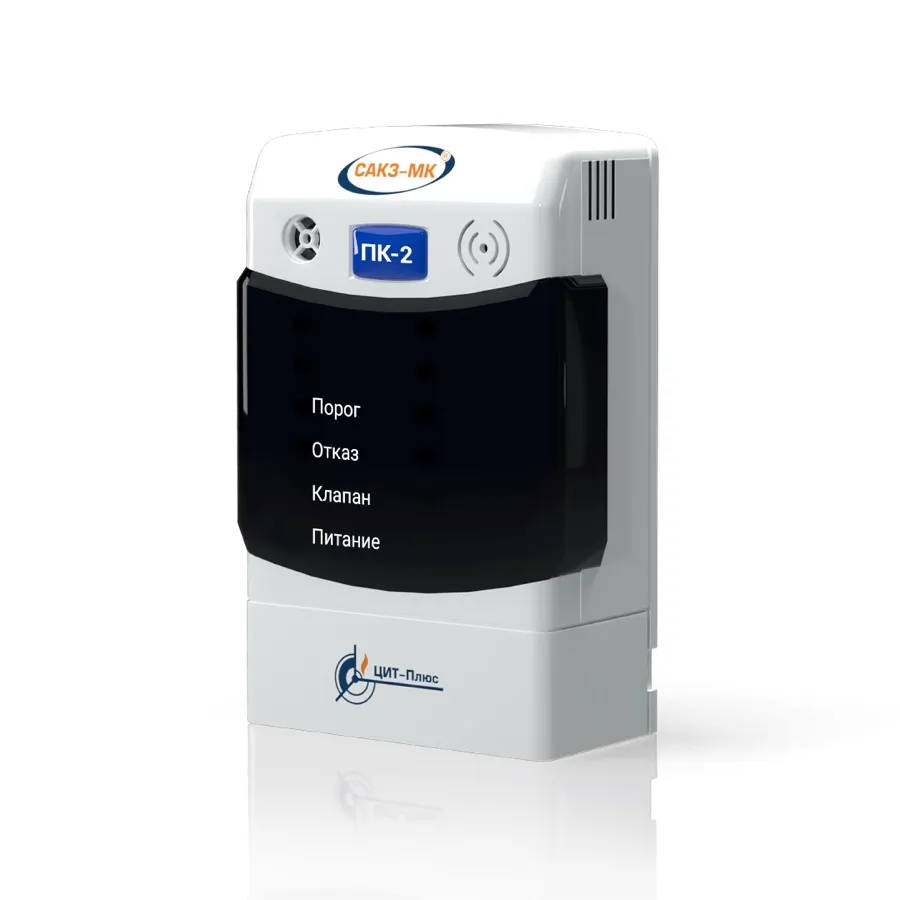

Через GSM-извещатель GSM5-105 (SMS и звонок), кабель ЯБКЮ.685611.108-02. Внутри дома тревогу дублирует пульт ПК-2 — индикаторы «Порог», «Отказ», «Клапан», кабель до 10 м.
Нужна ли поверка и как обслуживать?
Сигнализаторы ГТ/ВТ — средства измерений: поверка раз в год по методике завода, сенсоры 5 лет, система 12 лет. Раз в год — проверка кнопкой «Контроль» и герметичности клапана; клапан после срабатывания открывается только вручную кнопкой взвода.
Подберём бытовую систему под ваш газ и трубу
Скажите, что стоит (плита, котёл, колонка), какой газ и какая труба — соберём САКЗ-МК-1 или МК-2 бытовую с нужным DN, пультом и GSM, приложим паспорта и свидетельства. Официальный дилер ЦИТ-Плюс, склад в Ростове-на-Дону, доставка по ЮФО, опт для монтажников.
