КЗЭУГ-А, КЗЭУГ-Б, КЗЭУГ и КЗГЭМ-У: какой клапан для САКЗ
Четыре семейства запорных газовых клапанов ЦИТ-Плюс для систем САКЗ-МК: бытовые КЗЭУГ-А и КЗЭУГ-Б, промышленный КЗЭУГ и линейка КЗГЭМ-У DN 25–150. Характеристики из паспортов, схема выбора по системе, давлению и DN, устройство клапана, цены всех 44 исполнений и документы завода.
Клапан в системе САКЗ-МК — исполнительный элемент: по импульсу от сигнализатора или блока управления он за секунду перекрывает газ на вводе и остаётся закрытым, пока человек не взведёт его вручную. Завод ЦИТ-Плюс выпускает четыре семейства: бытовые КЗЭУГ-А и КЗЭУГ-Б (DN 15–40, без датчика положения), промышленный латунный КЗЭУГ (DN 15–50, 0,1/0,4 МПа) и линейку КЗГЭМ-У с муфтовыми DN 25–50 и фланцевыми DN 50–150.
Правило выбора одно: сначала система (Ai / бытовая / промышленная), потом давление на вводе (0,005 — 0,1 — 0,4 МПа), потом DN газопровода и присоединение. Ниже — характеристики из паспортов, схема выбора, устройство клапана, полные цены всех 44 исполнений и документы завода.
Четыре семейства: что общего и в чём разница
Общее у всех: время срабатывания не более 1 с, класс герметичности затвора «А» по ГОСТ 9544-2015, IP 54, класс электробезопасности III, срок службы 12 лет, ресурс 5 000 циклов. Клапан импульсный — потребляет энергию только в момент закрытия, в открытом состоянии обесточен.
Схема выбора клапана
Как устроен клапан
- 1 · Кнопка взвода — после срабатывания клапан открывают только вручную: нажатием кнопки (КЗЭУГ-А, КЗЭУГ, КЗГЭМ-У) или поворотом кольца-привода (КЗЭУГ-Б).
- 2 · Узел электромагнитного управления — принимает импульс закрытия от сигнализатора или блока (КЗГЭМ-У 32–42 В, КЗЭУГ 24–42 В, КЗЭУГ-А 12–36 В); в открытом состоянии обесточен.
- 3 · Разъём и датчик положения — у КЗЭУГ и КЗГЭМ-У контакт «открыт/закрыт»: блок видит закрытие и обрыв кабеля (индикатор «Обрыв клапана»). У КЗЭУГ-А подключение RJ12 без датчика.
- 4 · Корпус с указателем направления — латунь (муфта, ГОСТ 6527) или сталь (фланцы тип 01 PN16 по ГОСТ 33259). Стрелка обязана совпадать с направлением газа.
- 5 · Нижняя часть привода — КЗГЭМ-У ставится на горизонтальном участке узлом управления вверх, снизу нужно место под привод; перед клапаном — фильтр ФГ.
Цены бытовых клапанов КЗЭУГ-А и КЗЭУГ-Б (розница, с НДС)
| DN | КЗЭУГ-А (Д16Т, 0,1 МПа) | КЗЭУГ-Б дюраль (0,005 МПа) | КЗЭУГ-Б латунь | КЗЭУГ-Б сталь |
|---|---|---|---|---|
| DN 15 | 2 610 ₽ | 2 610 ₽ | 2 872 ₽ | — |
| DN 20 | 2 863 ₽ | 2 863 ₽ | 3 149 ₽ | — |
| DN 25 | 3 786 ₽ | 3 786 ₽ | 4 164 ₽ | — |
| DN 32 | 3 814 ₽ | — | — | 3 975 ₽ |
| DN 40 | — | — | — | 4 770 ₽ |
Все бытовые клапаны — муфтовые, без датчика положения; КЗЭУГ-Б в системах Ai поставляется и в сборе (например, САКЗ-МК-2Ai с КЗЭУГ-Б DN 20).
Цены промышленных клапанов КЗЭУГ и КЗГЭМ-У
| DN · присоединение | КЗЭУГ НД (0,1 МПа) | КЗЭУГ СД (0,4 МПа) | КЗГЭМ-У НД | КЗГЭМ-У СД |
|---|---|---|---|---|
| DN 15 муфта | 2 872 ₽ | 4 162 ₽ | — | — |
| DN 20 муфта | 3 149 ₽ | 4 439 ₽ | — | — |
| DN 25 муфта | 4 164 ₽ | 5 455 ₽ | 4 884 ₽ | 6 175 ₽ |
| DN 32 муфта | 4 865 ₽ | 6 155 ₽ | 5 221 ₽ | 6 512 ₽ |
| DN 40 муфта | 5 566 ₽ | 6 858 ₽ | 5 566 ₽ | 6 858 ₽ |
| DN 50 муфта | 6 659 ₽ | 7 950 ₽ | 6 659 ₽ | 7 950 ₽ |
| DN 50 фланец | 6 659 ₽ | 7 950 ₽ | 11 761 ₽ | 13 053 ₽ |
| DN 65 фланец | — | — | 12 341 ₽ | 13 632 ₽ |
| DN 80 фланец | — | — | 21 989 ₽ | 23 281 ₽ |
| DN 100 фланец | — | — | 24 100 ₽ | 25 392 ₽ |
| DN 125 фланец | — | — | 48 283 ₽ | 49 574 ₽ |
| DN 150 фланец | — | — | 56 583 ₽ | 57 875 ₽ |
Разница между НД и СД на любом DN — 1 290 ₽. На DN 40 и DN 50 муфтовые КЗЭУГ и КЗГЭМ-У стоят одинаково — выбор по монтажной длине и наличию; на DN 50 фланец дороже муфты на 5 102 ₽, но с DN 65 альтернативы фланцу нет. Готовые системы с этими клапанами и ценами по DN — в статье о САКЗ-МК-2 и МК-3 для котельной.
Документы завода
Монтаж и эксплуатация
- Клапан ставится на вводе первым по ходу газа, стрелка на корпусе — по потоку; КЗГЭМ-У — на горизонтальном участке узлом управления вверх, у КЗЭУГ-А кнопка — сверху или сбоку. Перед клапаном — газовый фильтр ФГ.
- Температура среды у промышленных клапанов +1…+40 °C (бытовые КЗЭУГ-А/Б — от −10 °C); в помещении не должно быть паров кислот, лаков, растворителей.
- Кабель до клапана — не более 20 м (для систем с БСУ / БСУ-К). У КЗЭУГ-Б после взвода не должно быть запаха газа и показаний газоиндикатора на выходе горелки при закрытом клапане — иначе клапан в ремонт.
- Проверка герметичности стыков — газоиндикатором или мыльным раствором, затвора — только газоиндикатором: обмыливать затвор запрещено.
- Устранять неисправности под давлением газа и под напряжением запрещено; монтаж — организация с допуском.
Частые ошибки
- КЗЭУГ-Б на вводе 0,1 МПа. Это клапан на 0,005 МПа с ограничением расхода — только после домового регулятора, на бытовую плиту или котёл малой мощности.
- Бытовой клапан без датчика в промышленную систему. БСУ / БСУ-К ждут сигнал «открыт/закрыт» — без него не будет индикации «Обрыв клапана» и «Клапан закрыт». Для МК-1/2/3 и Е — только КЗЭУГ или КЗГЭМ-У.
- НД вместо СД. Ввод среднего давления — только СД (0,4 МПа). Сверьте давление после регулятора по проекту.
- Муфта на DN 65+. Не бывает: с DN 65 только фланцевый КЗГЭМ-У, фланцы PN16 по ГОСТ 33259.
- Клапан «сам откроется». Нет — открыть его можно только вручную после устранения причины; это норма безопасности, не неисправность.
Вопросы и ответы
Чем КЗЭУГ-А отличается от КЗЭУГ-Б?

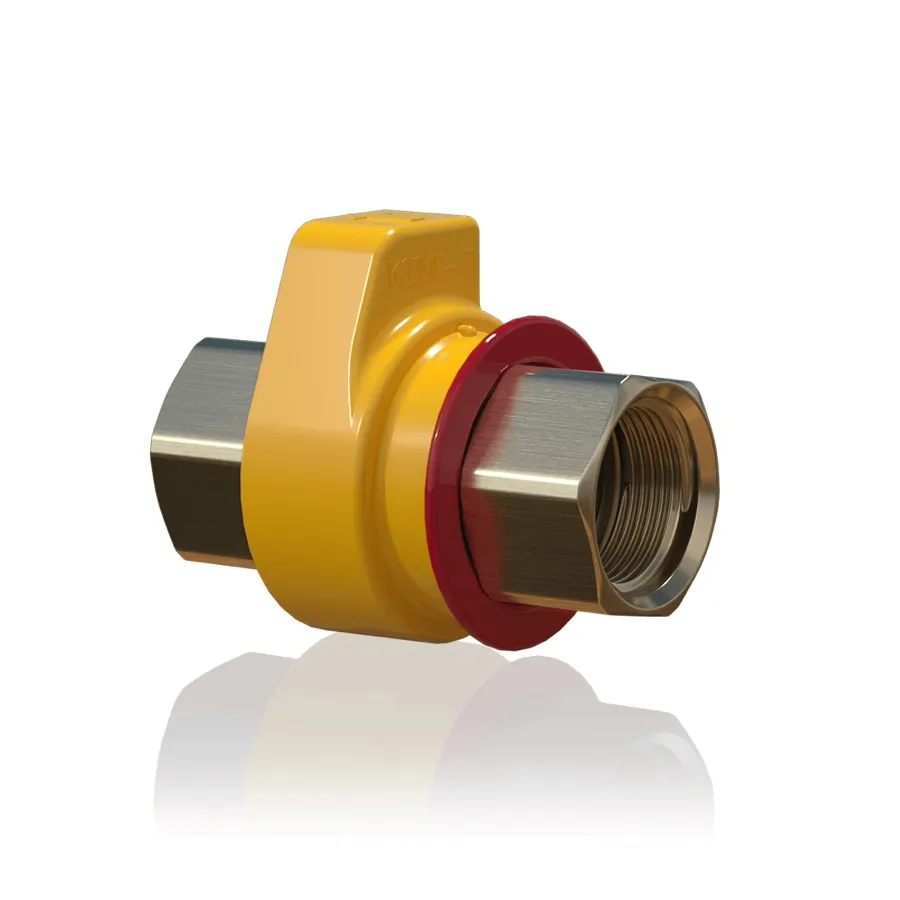

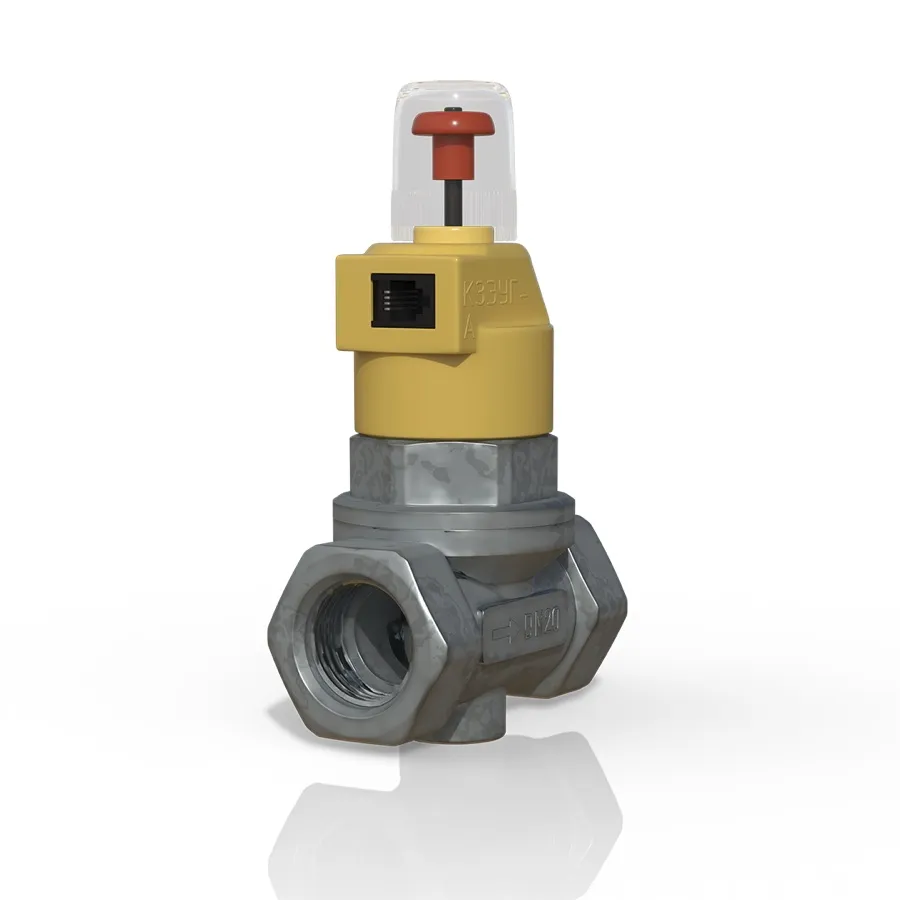

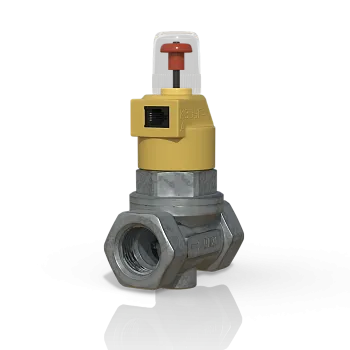

Оба — бытовые клапаны без датчика положения для систем САКЗ-МК-Ai и бытовых САКЗ-МК. КЗЭУГ-А рассчитан на 0,1 МПа, корпус из сплава Д16Т, DN 15–32, взвод кнопкой под прозрачным колпачком, подключение разъёмом RJ12. КЗЭУГ-Б — клапан низкого давления 0,005 МПа с ограничением расхода (5 м³/ч на DN 15, 10 на DN 20–25, 15 на DN 32–40), корпус дюраль, латунь или сталь, взвод поворотным кольцом; DN 15–40.
Когда нужен КЗЭУГ, а когда КЗГЭМ-У?

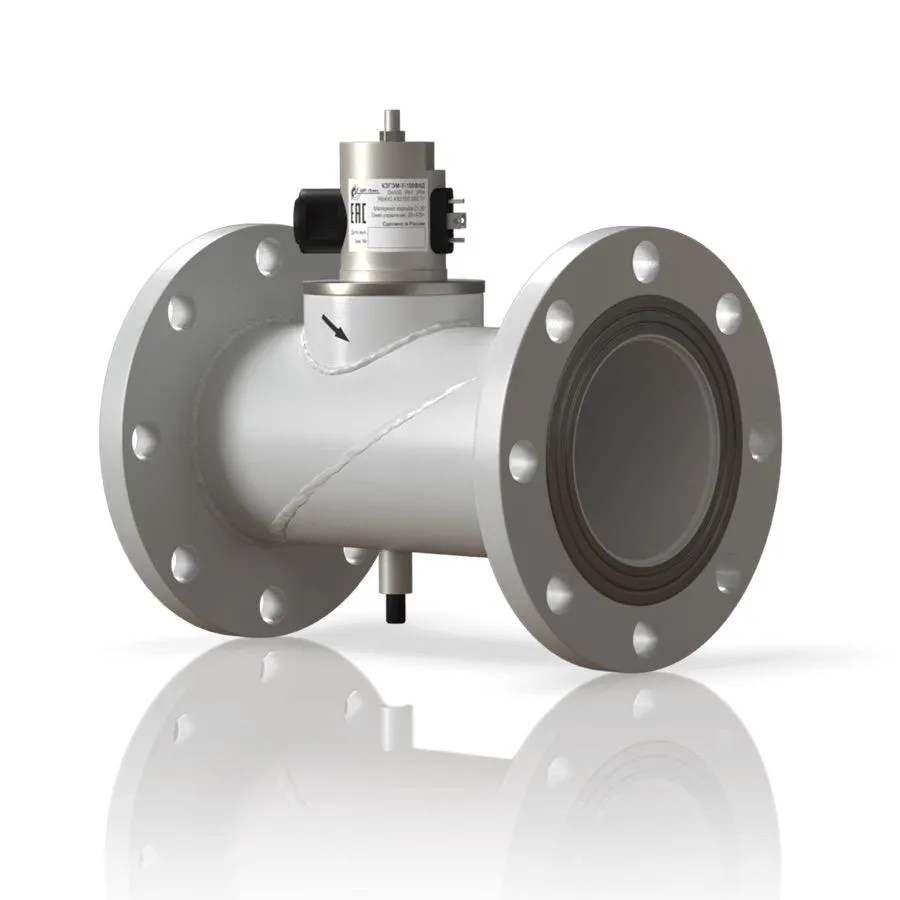

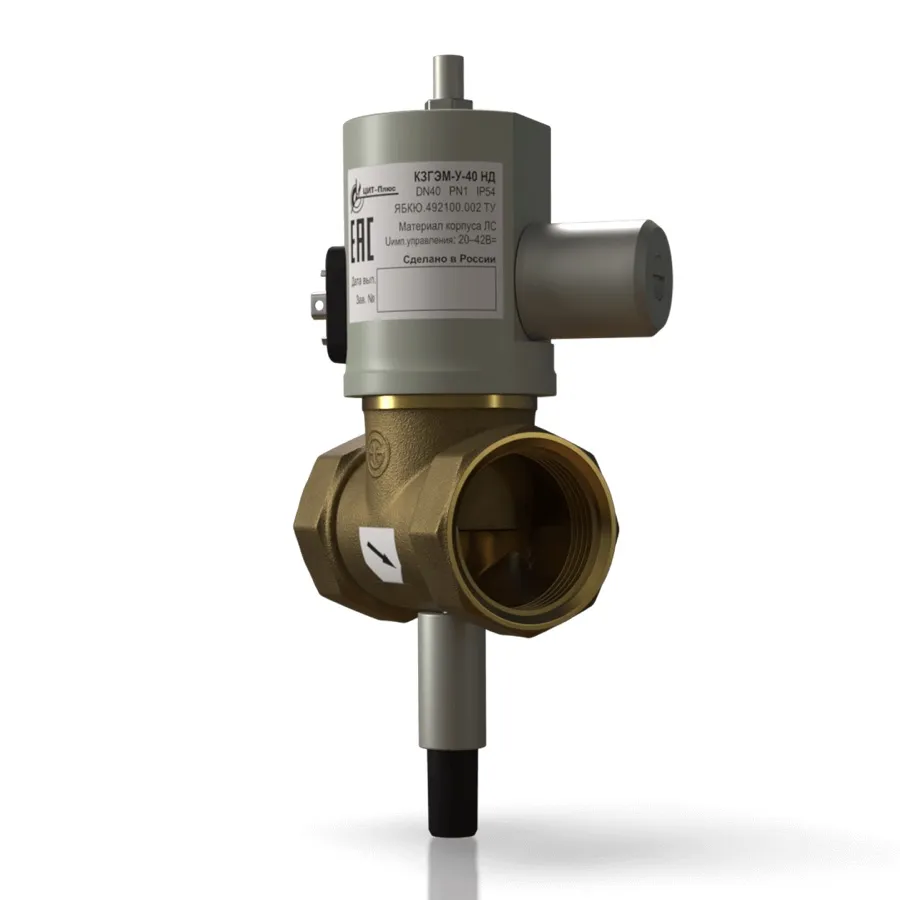

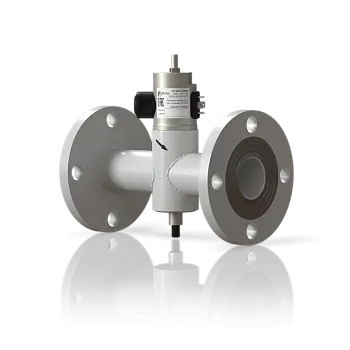

КЗЭУГ — латунный муфтовый клапан DN 15–50 на 0,1 или 0,4 МПа с датчиком положения, стандарт для промышленных САКЗ-МК-1/2/3 и Е-серии на вводах до 2". КЗГЭМ-У — линейка DN 25–150: латунный муфтовый DN 25–50 и стальной фланцевый DN 50–150 (фланцы PN16 по ГОСТ 33259), тоже НД/СД и с датчиком. С DN 65 выбора нет — только КЗГЭМ-У фланцевый.
Что значит НД и СД, как выбрать давление?
НД — номинальное давление 0,1 МПа (PN1, пробное 0,2 МПа), СД — 0,4 МПа (PN4, пробное 0,6 МПа). Давление берётся из проекта на вводе после регулятора: для внутренних газопроводов низкого давления хватает НД, для среднего — СД. Клапан НД на среднем давлении ставить нельзя; СД на низком работает, но стоит на 1 290 ₽ дороже.
Клапан закрывается при отключении электричества?
Сам клапан — нет: он импульсный, энергию потребляет только в момент закрытия (импульс 12–42 В в зависимости от типа), в открытом состоянии обесточен и не греется. Закрыть его при пропадании питания может блок управления БСУ / БСУ-К по своей настройке — так реализуется требование СП 7.13130 п. 5 для котельных.
Как открыть клапан после срабатывания?
Только вручную, после устранения причины и проветривания: у КЗЭУГ-А и КЗЭУГ нажать кнопку взвода, у КЗЭУГ-Б повернуть кольцо-привод в положение «ОТКР», у КЗГЭМ-У нажать кнопку взвода на приводе. Автоматического открытия нет намеренно — это требование безопасности.
Как часто обслуживать клапан и нужна ли ему поверка?
Поверка не нужна — клапан не средство измерений. Обслуживание: проверка герметичности стыков и затвора (у КЗЭУГ-Б — не реже раза в 3 года, у промышленных — при ежегодном ТО системы), обмыливанием затвор проверять запрещено. Ресурс 5 000 циклов, срок службы 12 лет, наработка на отказ 30 000 ч (КЗГЭМ-У — 15 000 ч). Перед клапаном ставится фильтр ФГ.
