Комплектующие для систем САКЗ-МК
Комплектующие для систем контроля загазованности САКЗ-МК
Сигнализаторы и клапан — основа системы, но чтобы она заработала на конкретном объекте, нужны кабели подходящей длины, реле для вентиляции и сирены, оповещение на телефон и связь с диспетчерской. В этом разделе — комплектующие «ЦИТ-Плюс» и совместимое оборудование для всех линеек САКЗ-МК.
Что есть в разделе
| Группа | Изделия | Зачем нужны |
|---|---|---|

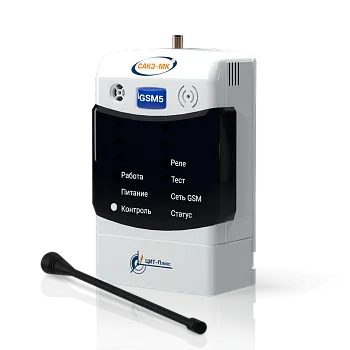

| GSM-извещатели | GSM5-105, GSM5-104И, GSM5-224И | SMS о тревоге на телефон; 104И — для адресных систем Е-серии |

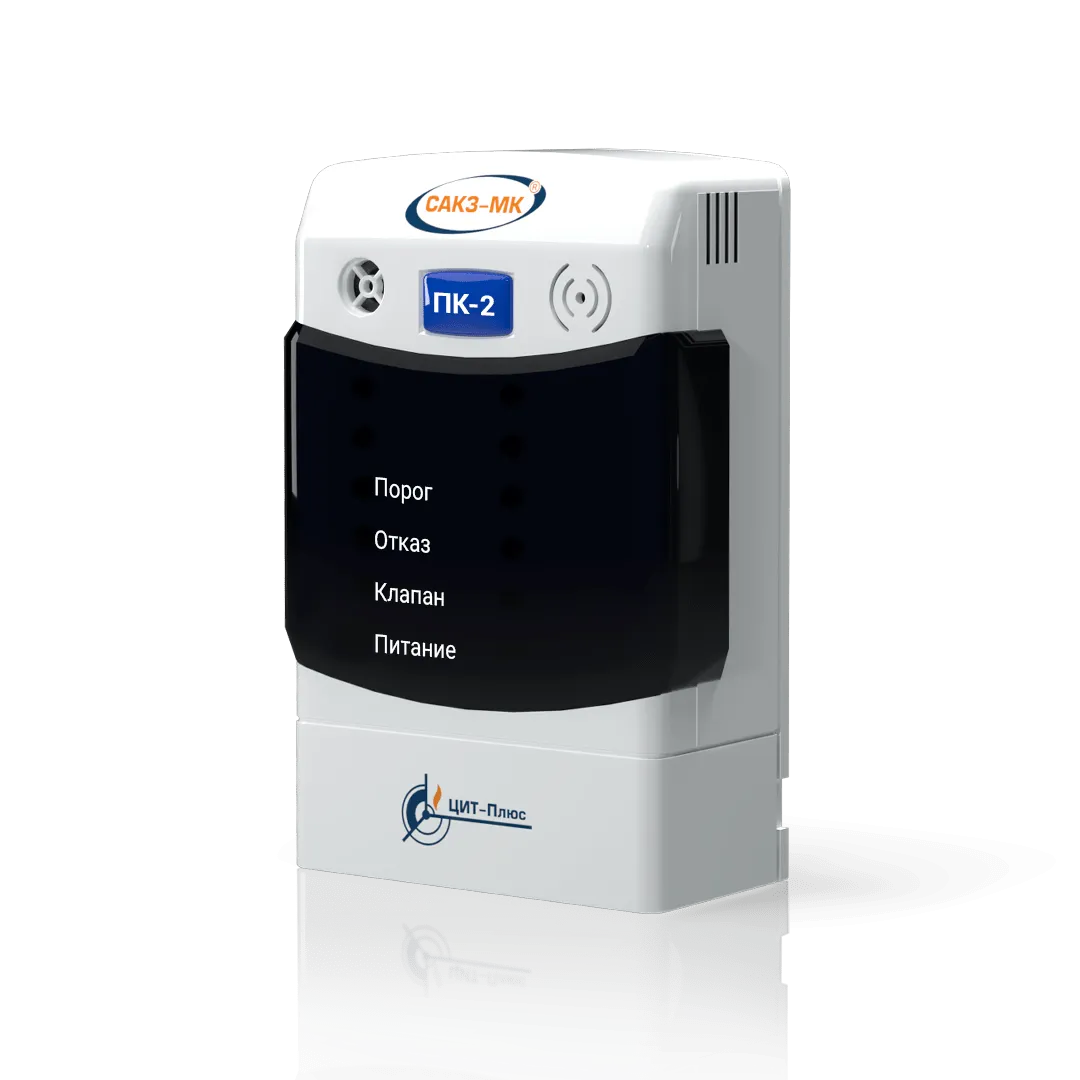

| Кабели | для клапанов КЗЭУГ и КЗГЭМ-У, пультов ПК-2, ПД, связи СЗ-1 и СЗ-2, систем Ai; КСПВ метражом | соединение приборов на нужное расстояние |

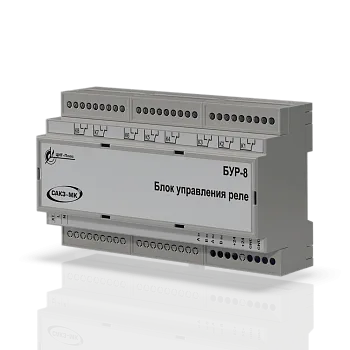

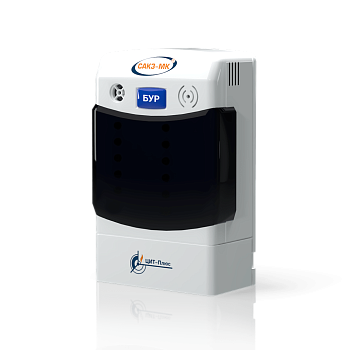

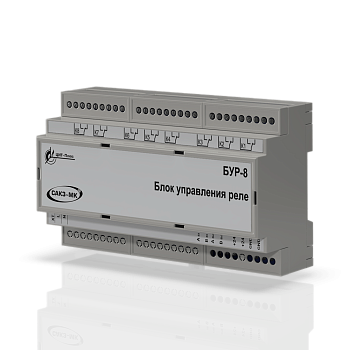

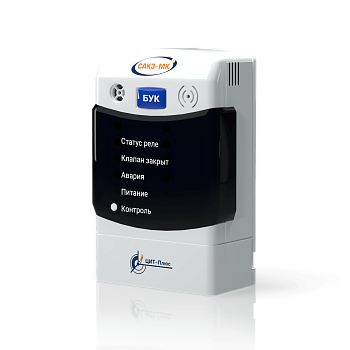

| Блоки реле и управления | БУР, БУР-8, БУК, БРВ-8 | реле для вентиляции и сирены, управление клапаном от внешнего контроллера, расширение входов |

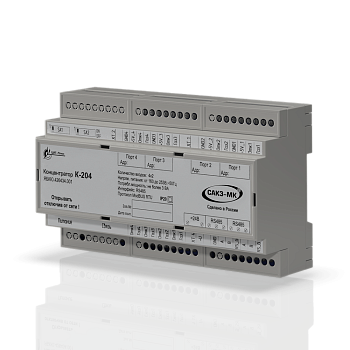

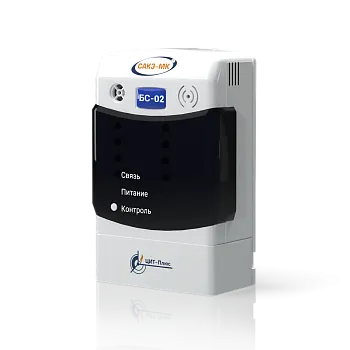

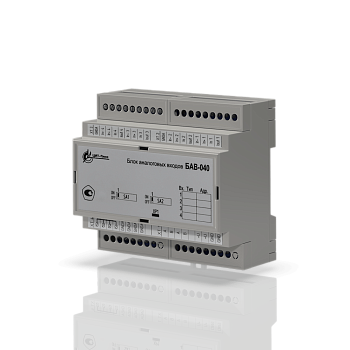

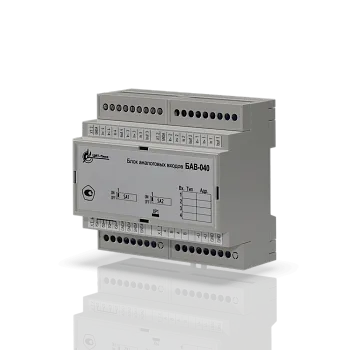

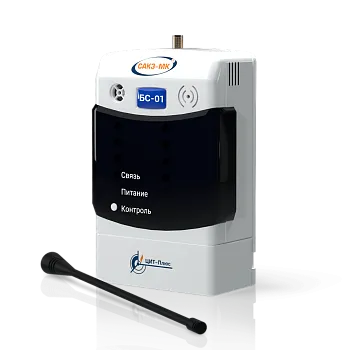

| Ввод сигналов и связь | концентратор К-204, БАВ-040, ретрансляторы и шлюзы БС-01 и БС-02 | подключение бытовых СЗ-Ai и датчиков 4–20 мА в адресную сеть, радиоканал и выход в SCADA |
| Пожарная сигнализация | извещатели ИП 212-45 «Марко», ИП 212-50, ИП 212-141, ИП 212-189, блок БППИ УС | закрытие газового клапана по сигналу о пожаре |

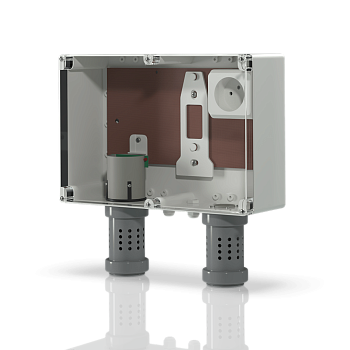

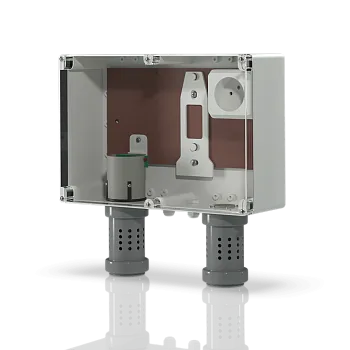

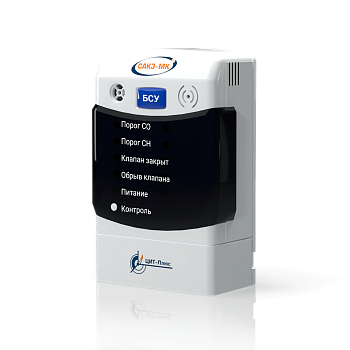

| Защита | боксы БЗ-01 и БЗ-02 | защита сигнализаторов и блоков от механических повреждений |
Как не ошибиться с кабелем
Кабели разных назначений внешне похожи, но отличаются числом жил и распайкой: шнур клапана нельзя заменить шнуром связи между сигнализаторами. Максимальная длина до клапана ограничена руководством по эксплуатации — на слишком длинной или тонкой линии импульса может не хватить для закрытия. Готовые шнуры с разъёмами выпускаются на 3 и 10 метров, на большие расстояния используют кабель КСПВ метражом.
Совместимость GSM-извещателей, кабелей и блоков по паспортам разобрана в статье «GSM5-105, 104И, 224И, кабели, К-204 и БАВ-040». Блоки управления и пульты — в соседнем разделе «Блоки и пульты», сигнализаторы — в «Сигнализаторах СЗ».
Вопросы и ответы
Какой GSM-извещатель нужен для системы САКЗ-МК?

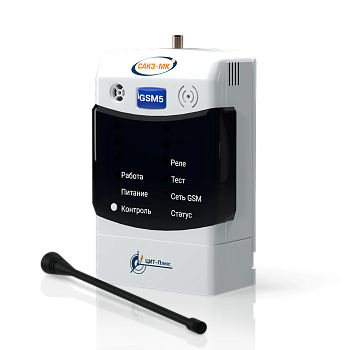

Для бытовых систем, Ai и промышленных САКЗ-МК-1, 2, 3 подходит GSM5-105. Для адресных систем САКЗ-МК-Е берут GSM5-104И с портом RS-485, для крупных объектов с большим числом сигналов — GSM5-224И.
Можно ли удлинить кабель клапана?
Да, в пределах длины, разрешённой руководством по эксплуатации системы. Для этого есть готовые кабели на 10 м и кабель КСПВ метражом. Сечение и длину важно соблюдать: иначе импульса может не хватить для закрытия клапана.
Как подключить к САКЗ-МК пожарные извещатели?

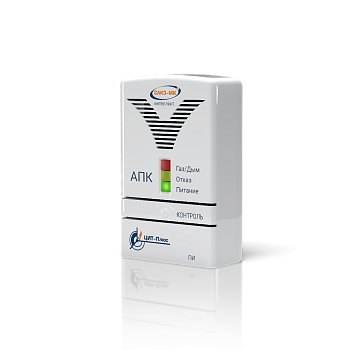

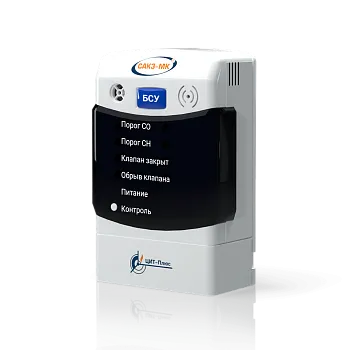

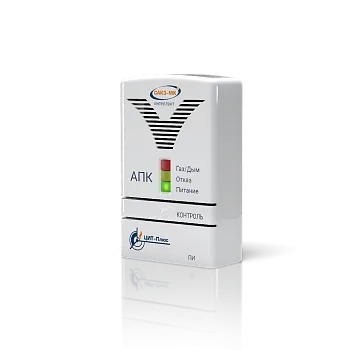

В промышленных системах с блоками БСУ и БСУ-К — через блок БППИ УС, в бытовых Ai-системах — через адаптер-пульт АПК, в адресных системах Е-серии — на входы сигнализаторов и блока. По сигналу о пожаре система закроет газовый клапан.
