Манометры ЭКОМЕРА для воды, отопления и газа
Манометры ЭКОМЕРА для воды, отопления и газа
Манометр показывает давление в трубопроводе, котле, гидроаккумуляторе или насосной станции. В разделе собраны показывающие манометры ЭКОМЕРА (производитель ЭКО-М) и всё для их монтажа: трёхходовые краны, бобышки, переходники, трубки-охладители, разделители сред.
Серии манометров

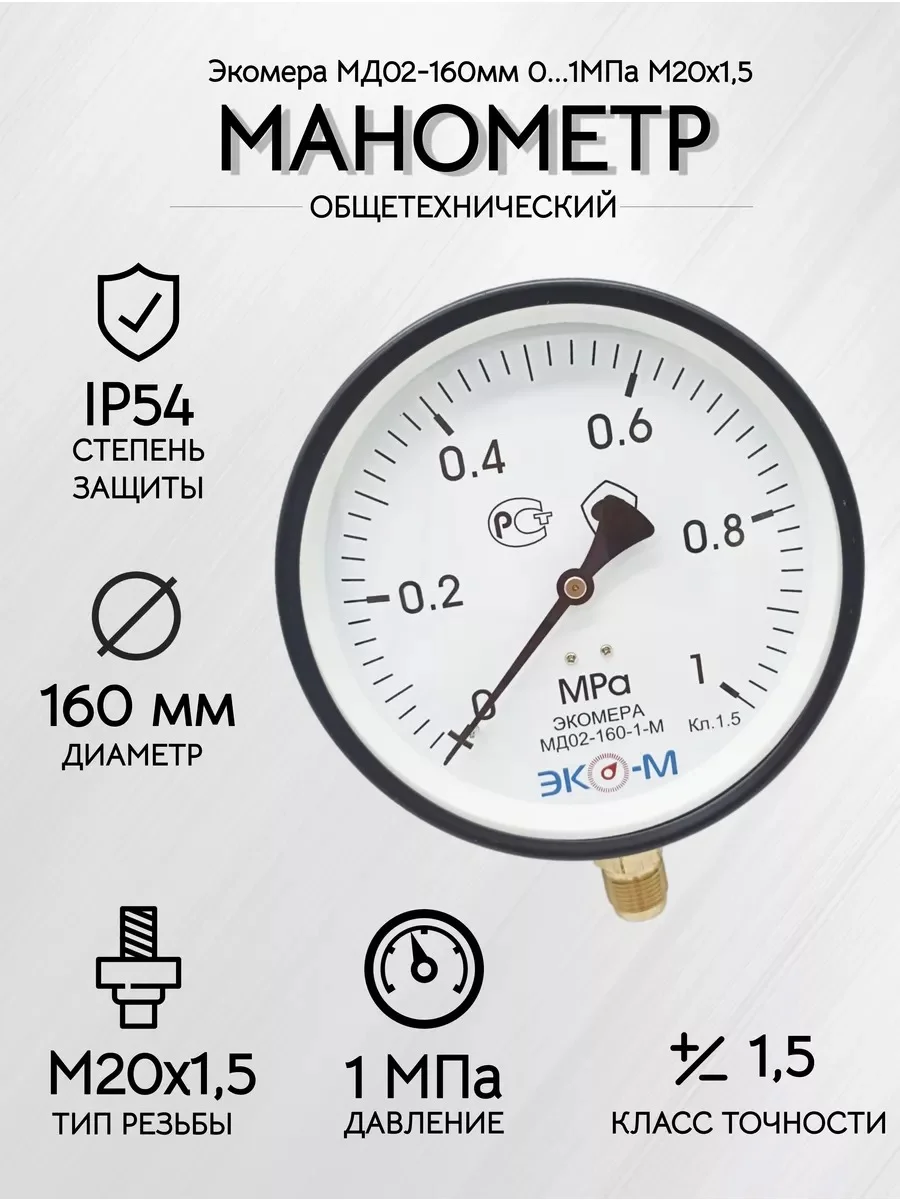

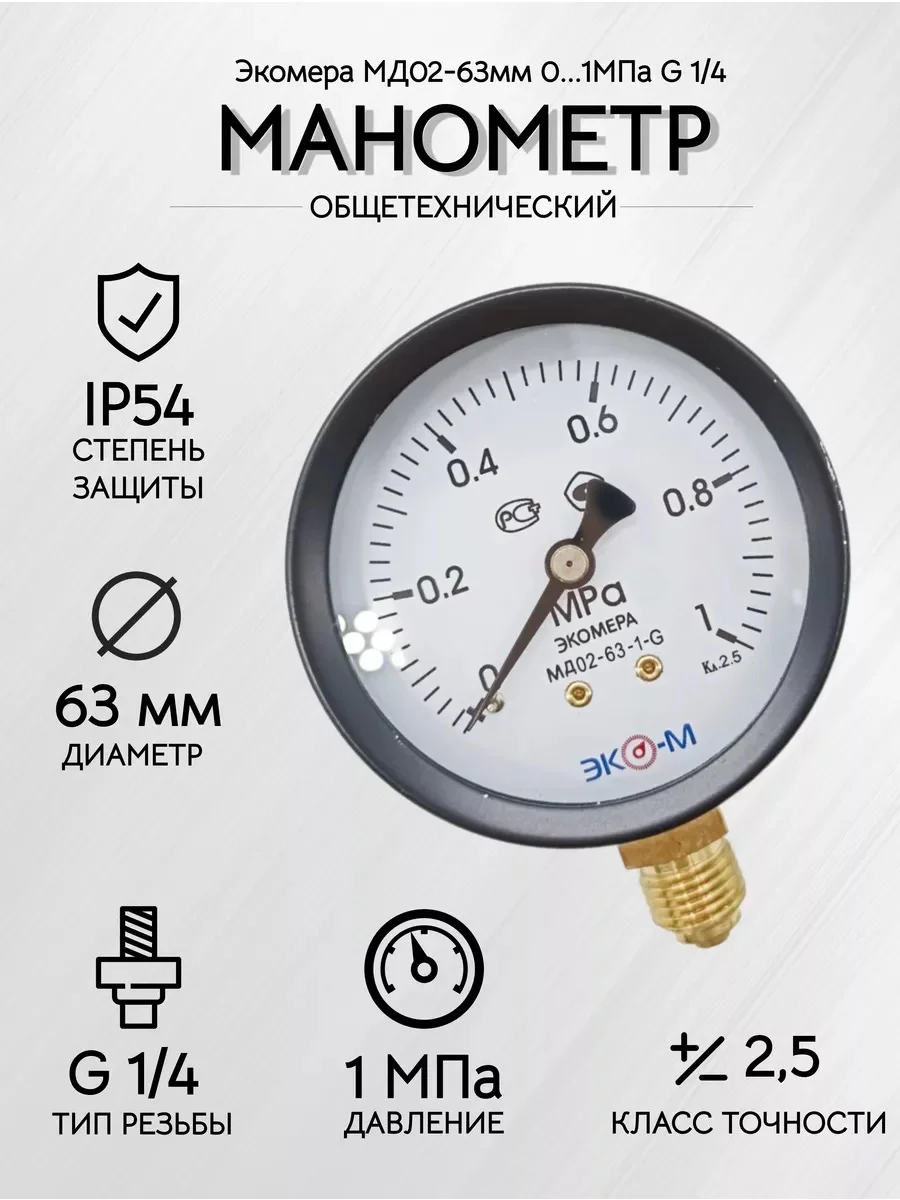

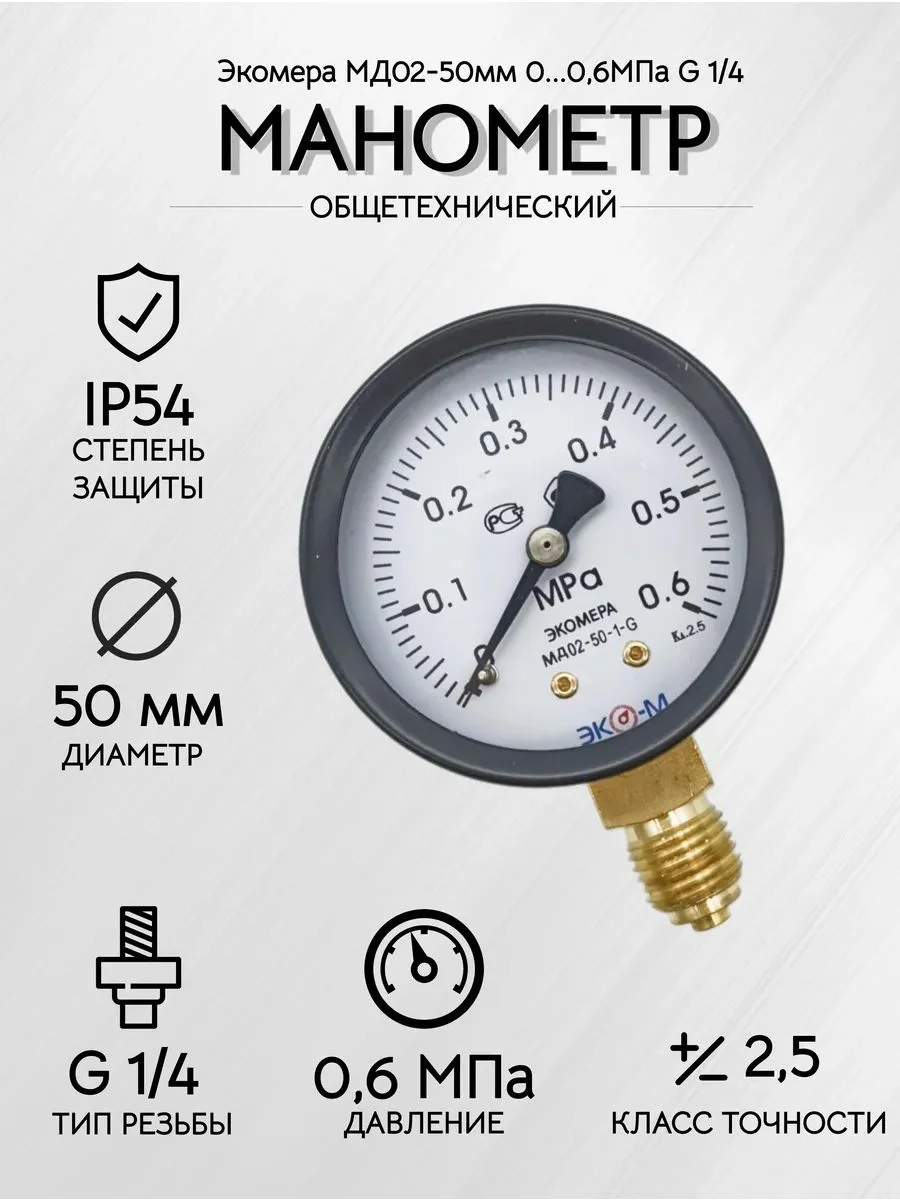

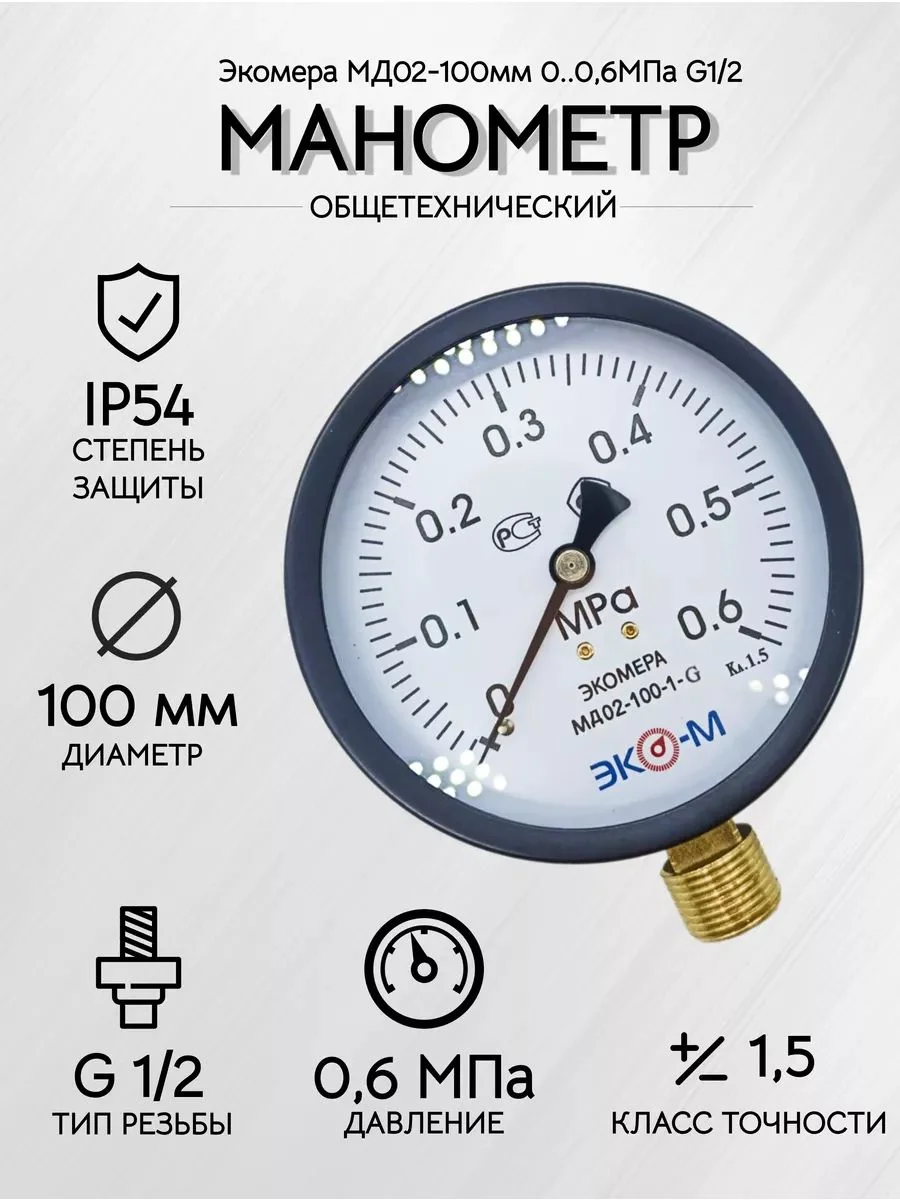

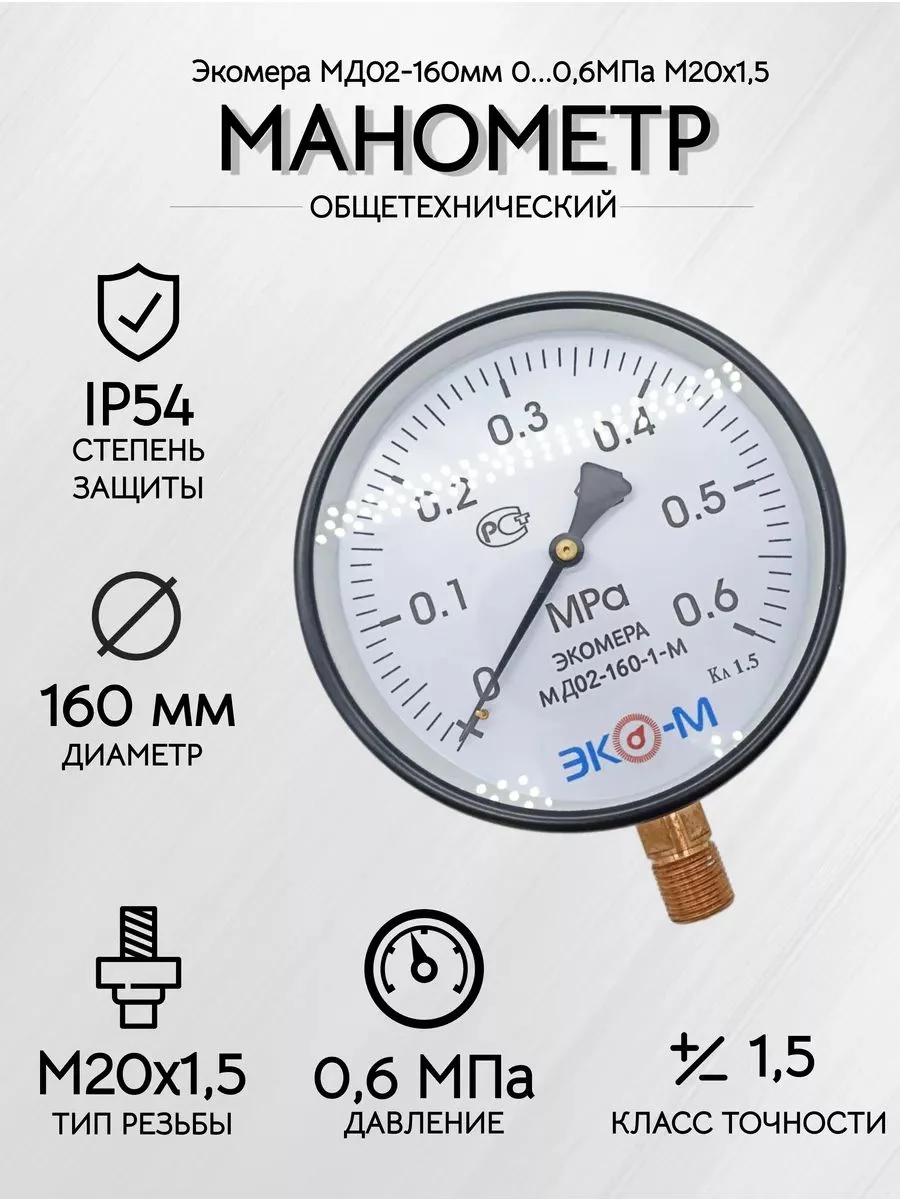

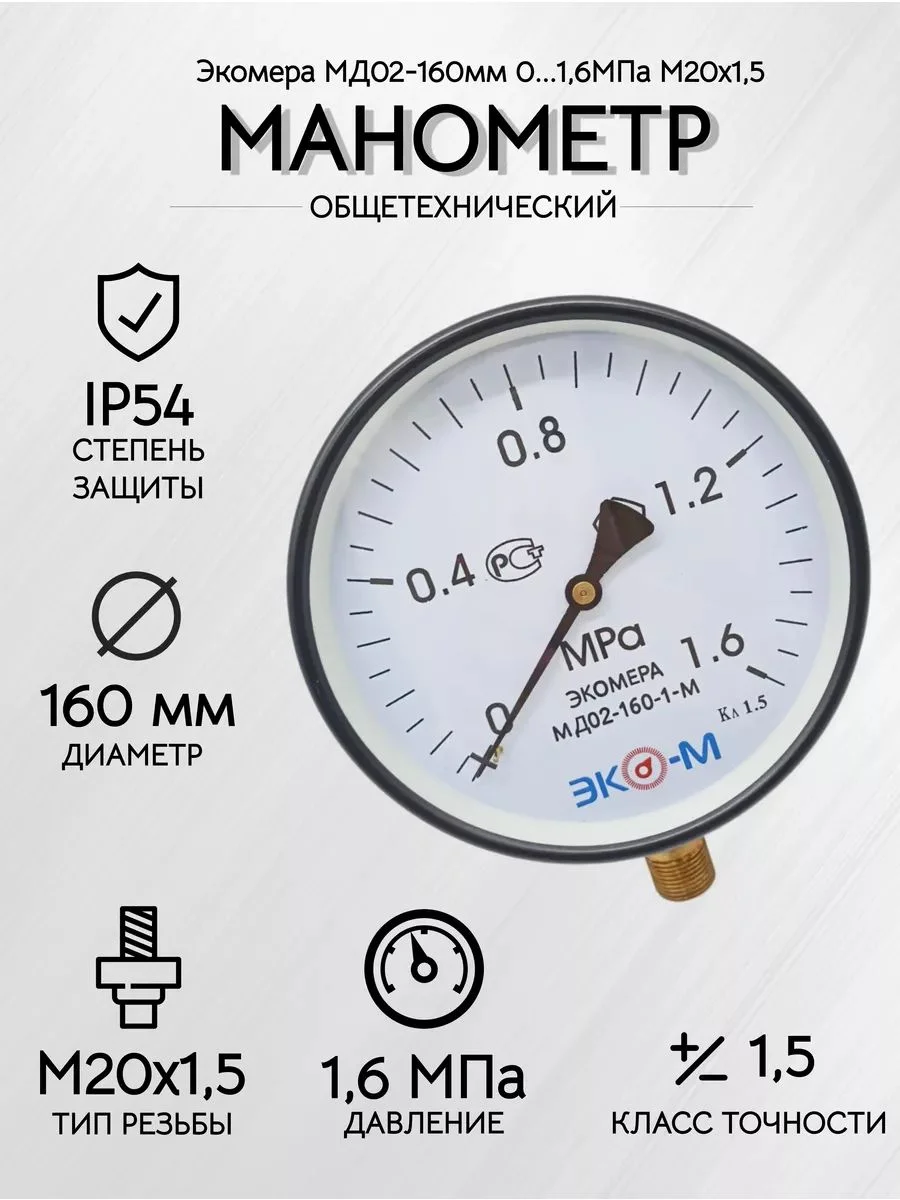

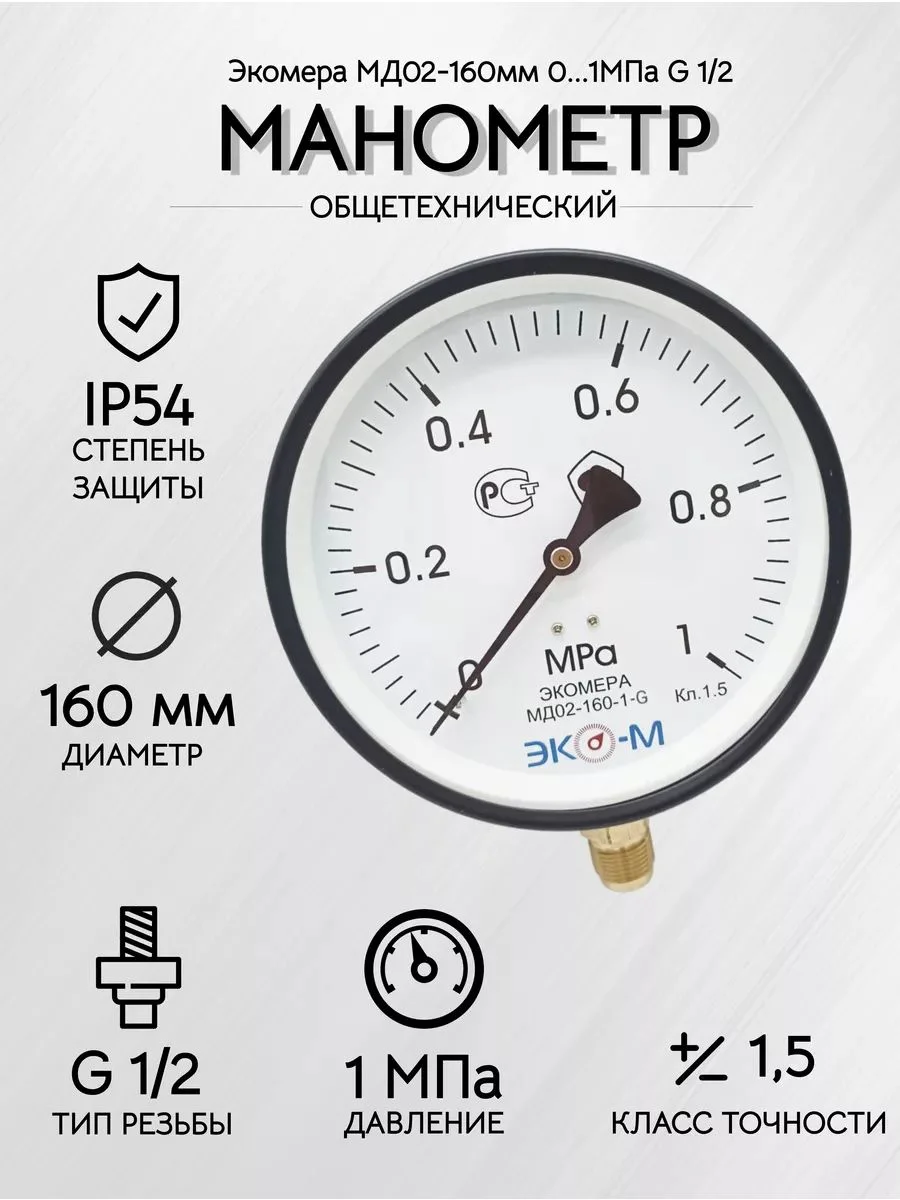

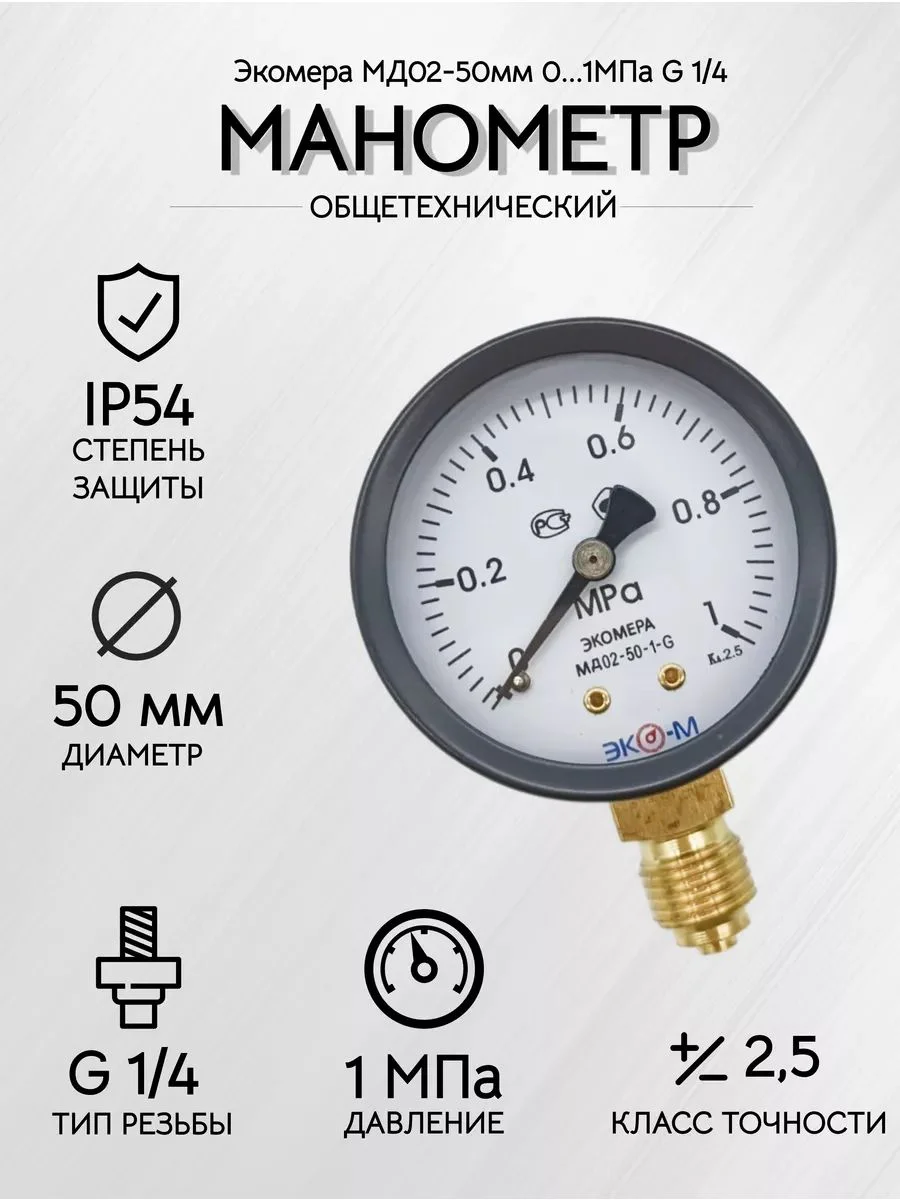

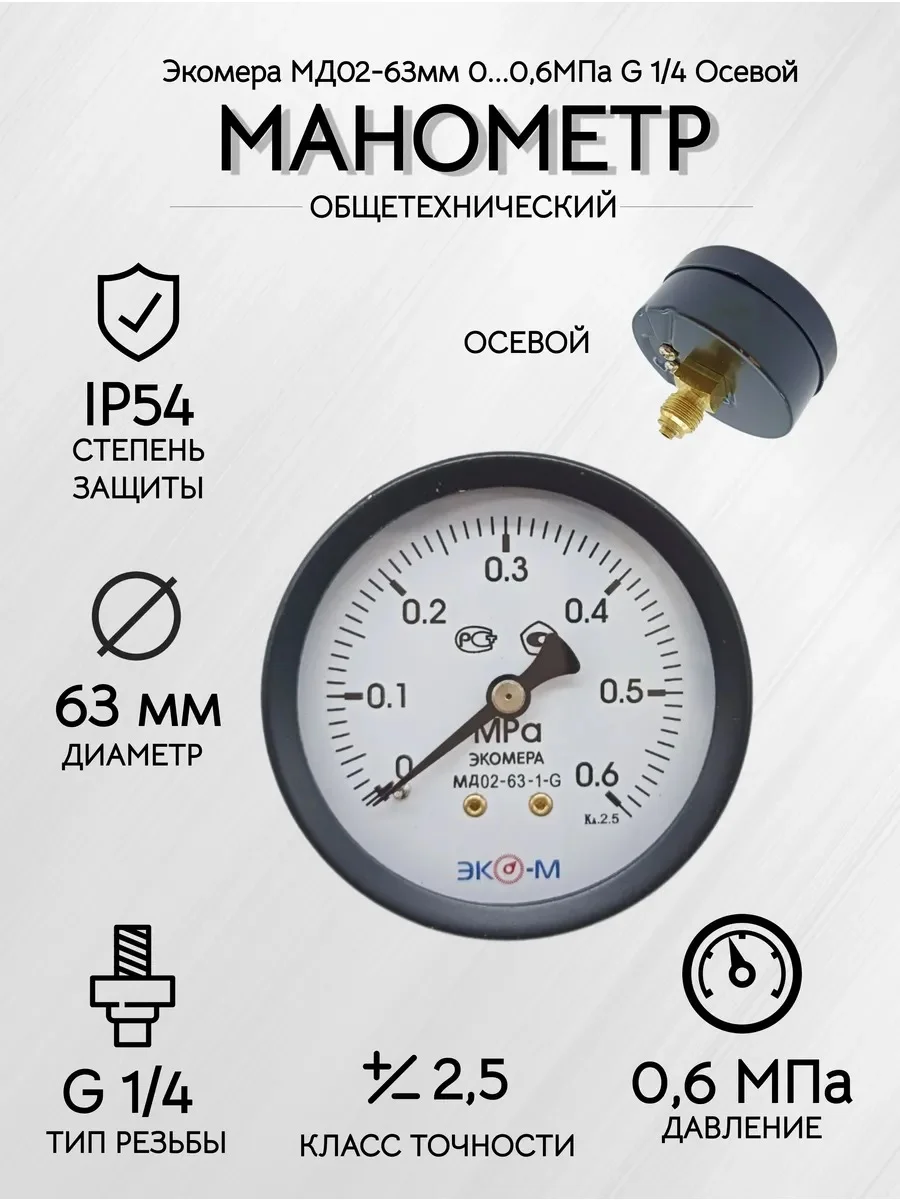

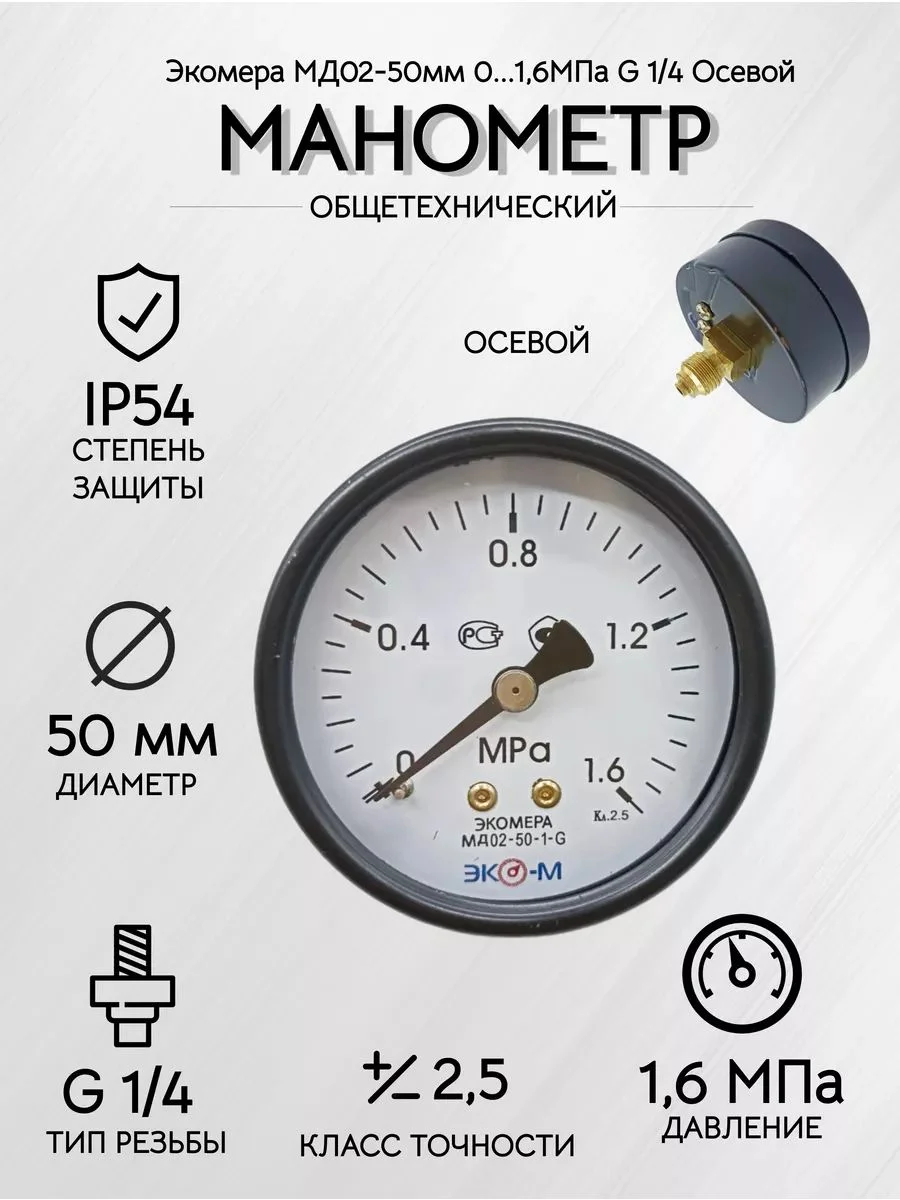

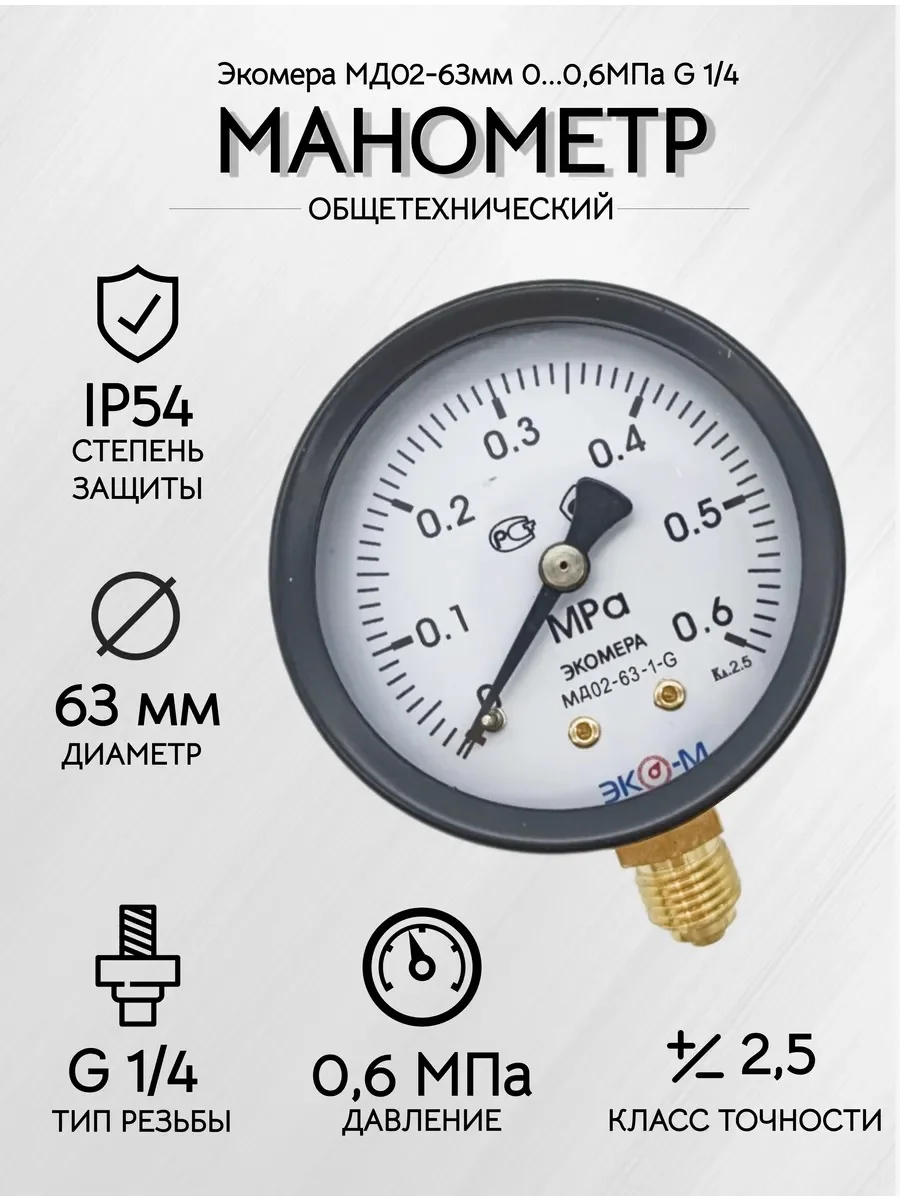

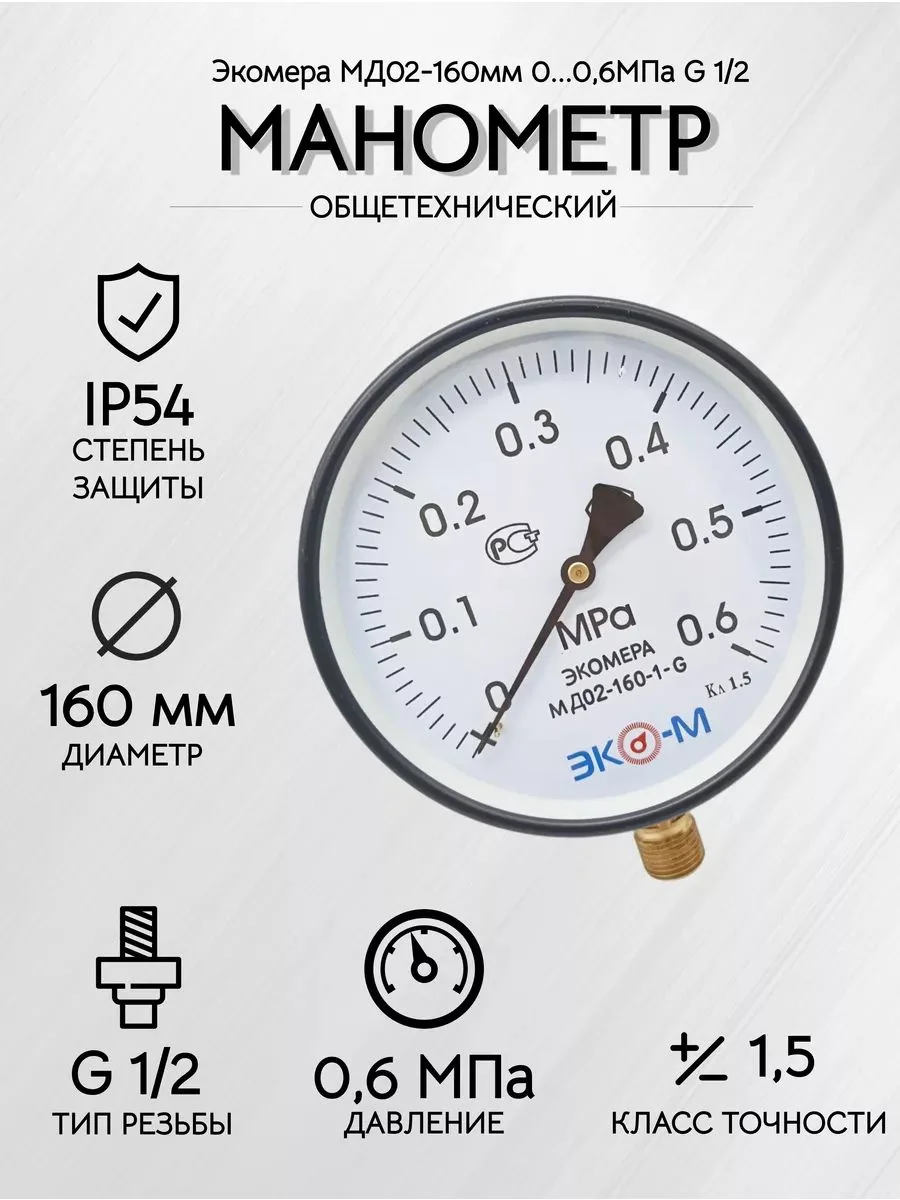

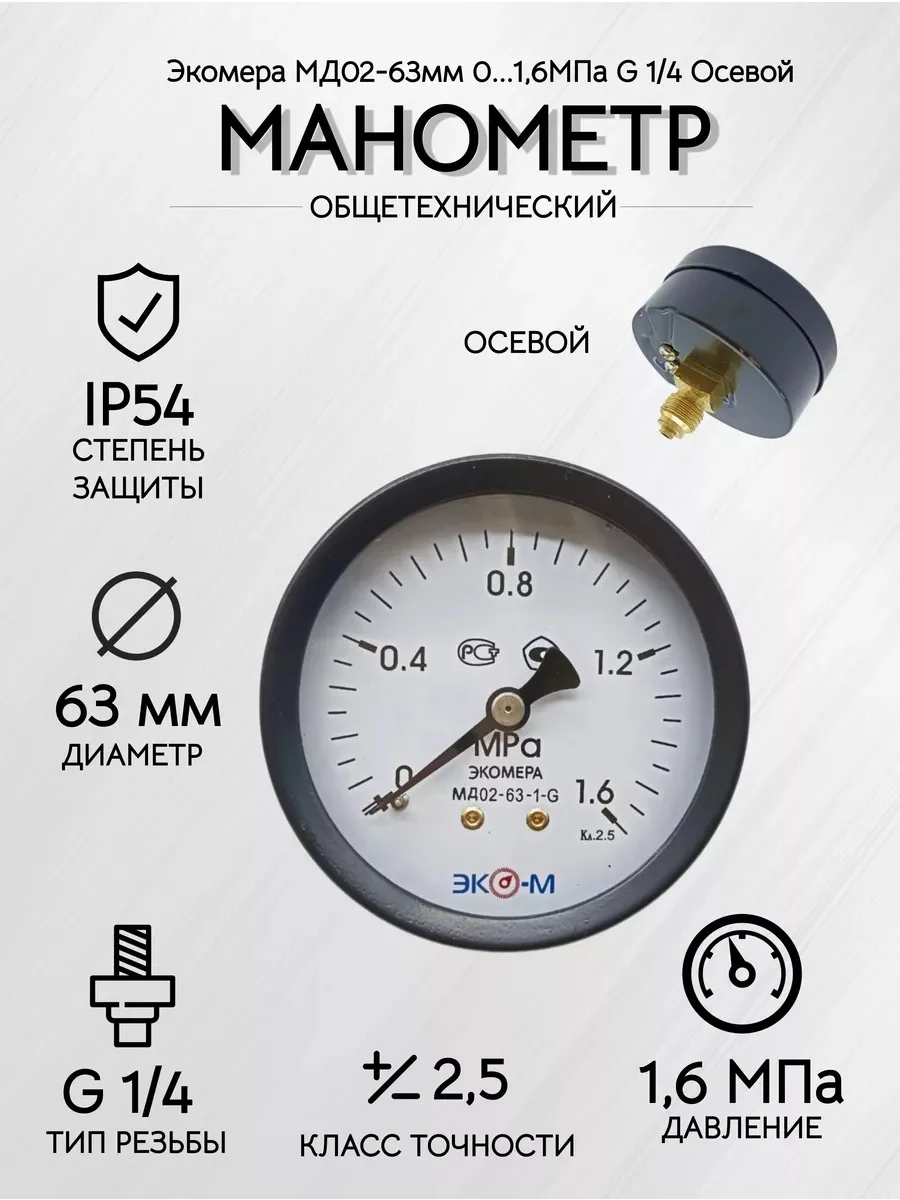

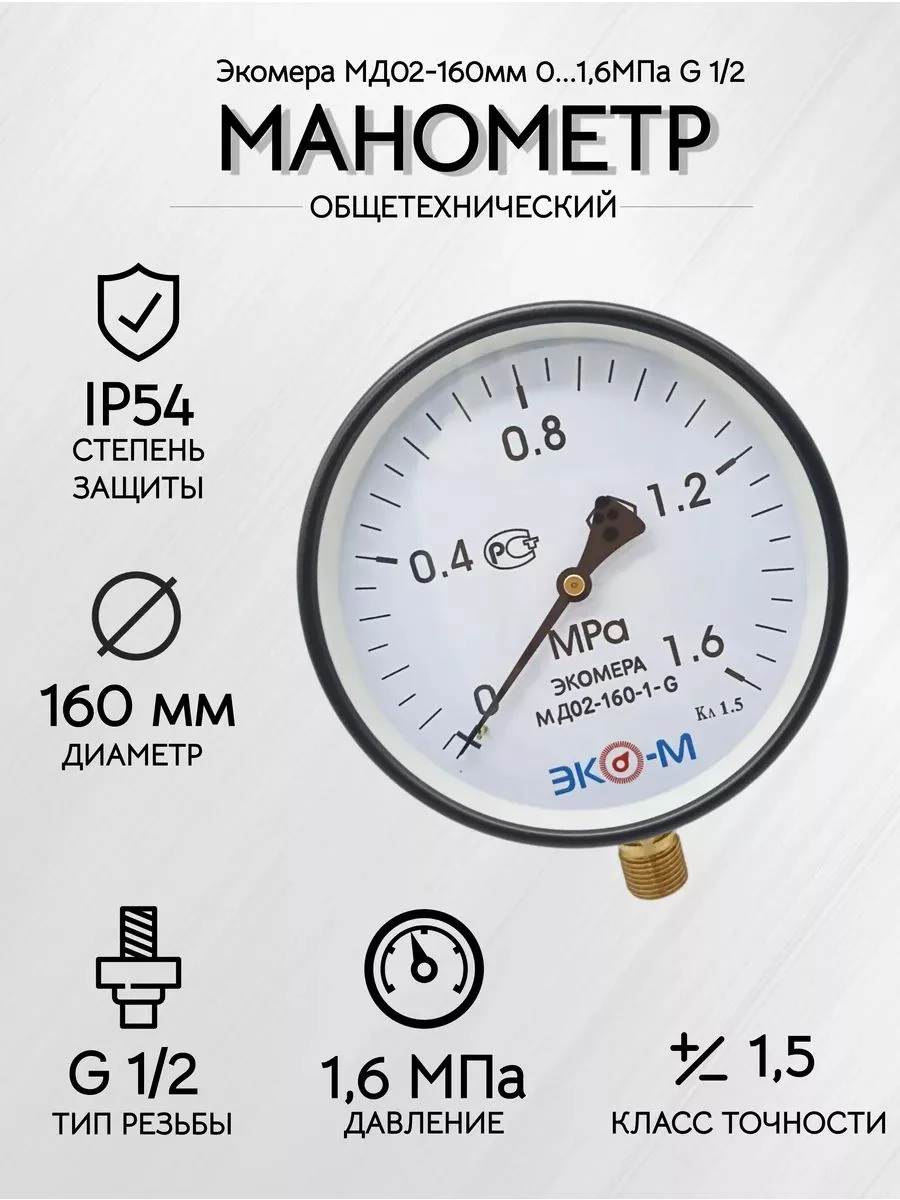

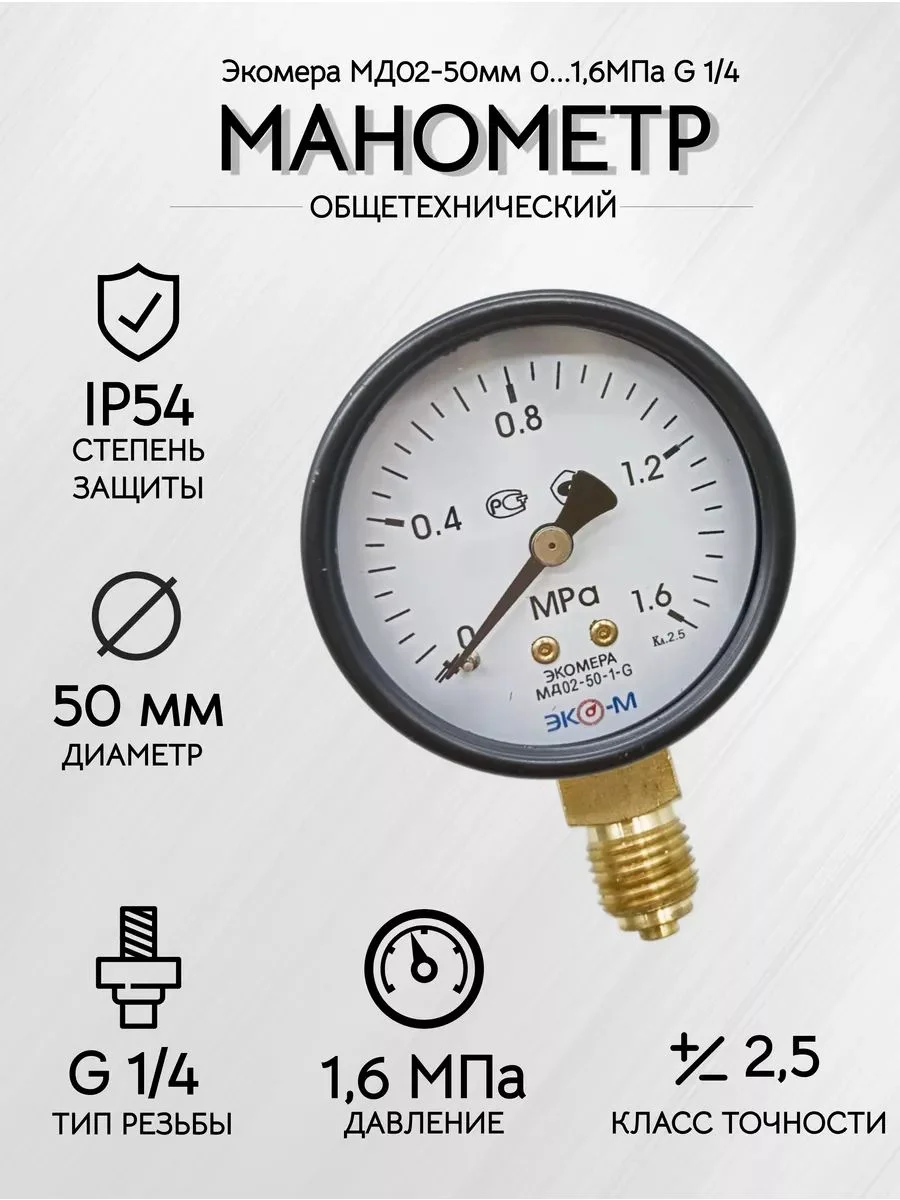

- МД02 — общетехнические манометры для воды, воздуха и неагрессивных газов: котельные, водопровод, насосные станции. Исполнение МД02(Э) — экономичный вариант той же серии.
- МД93 — виброустойчивые манометры с гидрозаполнением: жидкость в корпусе гасит дрожание стрелки рядом с насосами и компрессорами.
- МД90 — манометры в корпусе из нержавеющей стали для гидрозаполнения, в том числе мановакуумметры и вакуумметры.
- КМ — капсульные манометры для малых давлений в килопаскалях: газопроводы низкого давления, вентиляция.
Как выбрать манометр
- Диапазон шкалы. Рабочее давление должно попадать во вторую треть шкалы. Для отопления частного дома, где давление обычно 1,5–2 бар, берут шкалу 0–0,6 МПа (0–6 бар), для водопровода — 0–1 МПа.
- Диаметр корпуса. 50 и 63 мм — для котлов, насосных станций и мест, где манометр видно вблизи; 100 и 160 мм — для котельных и тепловых пунктов, где шкалу читают издалека.

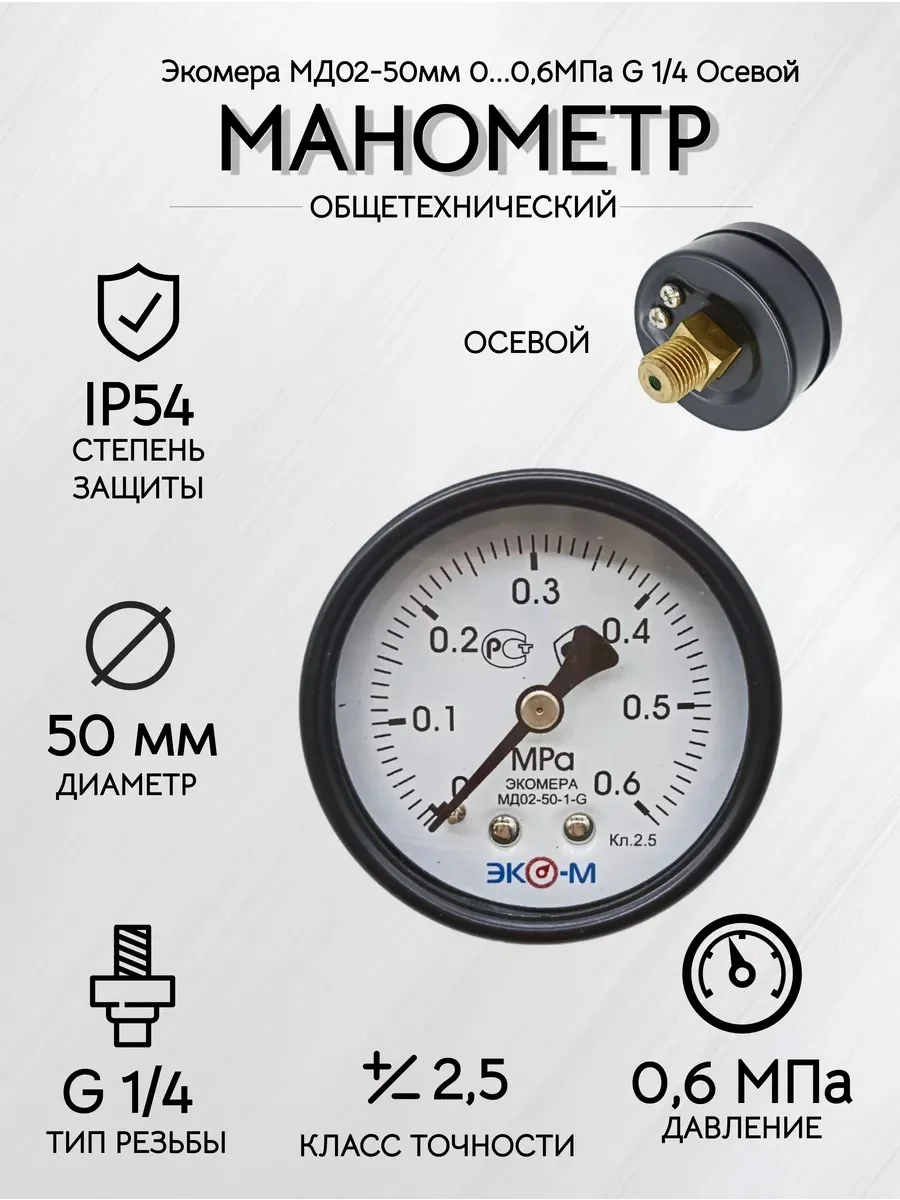

- Резьба и присоединение. Малые манометры чаще идут с резьбой G1/4, большие — G1/2 или М20×1,5. Радиальный штуцер смотрит вниз, осевой — назад, его удобно ставить на панель или коллектор.
- Температура среды. На горячую воду манометр ставят через трёхходовой кран и трубку-охладитель. Если нужно видеть и давление, и температуру одной шкалой, смотрите термоманометры.
Манометры других производителей — в разделе РОСМА; ниже — таблица соответствия моделей ЭКОМЕРА аналогам, она поможет найти замену старому прибору.
Таблица сравнения манометров ЭКОМЕРА с другими производителями
| ЭКОМЕРА | РОСМА | МЕТЕР | ФИЗТЕХ | МАНОТОМЬ | ЮМАС | БАГОРИЯ | WIKA | БД |
|---|---|---|---|---|---|---|---|---|
| МД02-50 | ТМ-210Р | ДМ02-050 | МП2-Уф свар | ДМ2029 | МП50М | МТ-50 | 111.10.050 | ДМ-1-050Р |
| МД02-50 | ТМ-210Т | ДМ15-050 | МП2-Уф исп. 1 | ДМ2029 | МП50М/Т | - | 111.12.050 | ДМ-1-050Т |
| МД02-63 | ТМ-310Р | ДМ02-063 | ДМ02-063 | ДМ2029 | МП-2У | МТ63 | 111.10.063 | ДМ-1-63Р |
| МД02-63 | ТМ-310Т | ДМ15-063 | МП2-Уф ОШ | МП-2У ОШ | МП63М/ТБ | - | 111.12.063 | ДМ-1-63Т |
| ТМ-510Т | ДМ15-100 | МП3-Уф | ФОШ | - | - | 111.12.100 | ДМ-1-100Т | |
| МД02-100-Эи | ТМ510РМ2 | ДМ02-100-2 | МП3-Уф ЭКО | ДМ2020-3 | МП100М (ЖКХ) | МТ-100 П | - | - |
| МД02-100 | ТМ-510Р | ДМ02-100-1 | МП3-Уф | МП-3У | МП100М | МТ-100 П | 111.10.100 | ДМ-1-100 |
| МД02-160 | ТМ-610Р | ДМ02-160 | МП4-Уф | МП-4У | МП160М | МТ-160 | 111.10.160 | ДМ-1-160 |
| - | ТМ-810Р | ДМ02-250 | ДМ8010-Уф | ДМ8010-Уф | МП250М | - | 111.10.250 | ДМ-1-250 |
| МД93-63 | ТМ-320Р | ДМ93-063 | ДМ8008-ВУф исп. 1 | ДМ8032-ВУ | МП63НЛ-Ву | - | 213.53.063 | ДМ-2-63 |
| МД93-100 | ТМ-520Р | ДМ93-100 | ДМ8008-ВУф исп. 1 | ДМ8008-ВУ | МП100НЛ-Ву | - | 213.53.100 | ДМ-2-100 |
| МД93-160 | ТМ-620Р | ДМ93-160 | ДМ8008-ВУф исп.2 | - | МП160НЛ-Ву | - | 213.53.160 | ДМ-2-160 |
| МД90-63 | ТМ-321Р | ДМ90-063 | ДМ8008-ВУф КС исп.1 | - | МП63НН | - | 232.50.063 | ДМ-3-63 |
| МД90-100 | ТМ-521Р | ДМ90-100 | ДМ8008-ВУф КС исп.1 | МП-3А КС | МП100НН | - | 232.50.100 | ДМ-3-100 |
| МД90-160 | ТМ-621Р | ДМ-90-160 | ДМ8008-ВУф КС исп.2 | МП-4А КС | МП160НН | - | 232.50.160 | ДМ-3-160 |
| МД02(Э)-100 | ТМ510Р.05 | ДМ02-100-V | ДМ2010ф | ДМ2010Сг | ЭКМ-100Эп | - | 212.20.100 | ДМЭ-1-100-V |
| МД02(Э)-160 | ТМ610Р.05 | - | ДМ2005ф | ДМ2005Сг | ЭКМ-160Эп | МТЭ-160 | 212.20.160 | ДМЭ-1-160-V |
| - | КМ-11Р | НМ06-063 | НМПф-63 РШ | - | НП-63 | - | 612.20.063 | НМ-63Р |
| - | - | НМ06-100 | НМПф-100 РШ | - | НП-100 | - | 612.20.100 | НМ-100Р |
| - | КМ-22Р | НМ96-100 | НМПф-100 РШ | - | НП-100Н | - | 612.20.100 | НМ-100Р |
| - | КМ-31Р | НМ96-160 | НМПф-160 РШ | - | НП-160Н | - | 612.20.160 | НМ-160Р |
| МД04-80 снизу | ТМТБ-31Р | ДМ02ИТ-80 | МПТ-80 РШ | - | ТМП-МП80Р | - | WP80 | ТМТБ-БД-31Р |
| МД04-80 сзади | ТМТБ-31Т | ДМ02ИТ-80 | МПТ-80 ОШ | - | ТМП-МП80Т | - | WP80 | ТМТБ-БД-31Т |
| - | ТМТБ-41Р | ДМ02ИТ-100 | МПТ-100 РШ | - | ТМП-МП100Р | - | WP100 | ТМТБ-БД-41Р |
| - | ТМТБ-41Т | ДМ02ИТ-100 | МПТ-100 ОШ | - | ТМП-МП100Т | - | WP100 | ТМТБ-БД-41Т |
Вопросы и ответы
Какой манометр нужен для отопления частного дома?
Обычно хватает манометра со шкалой 0–0,6 МПа (0–6 бар) и корпусом 50 или 63 мм с резьбой G1/4 или G1/2. Его ставят у котла или на группу безопасности. Рядом с циркуляционным насосом лучше взять виброустойчивый МД93 с гидрозаполнением.
Какой манометр поставить на водопровод или насосную станцию?
Для водопровода подходит шкала 0–1 МПа (0–10 бар): давление в сети обычно 2–4 бара и попадает в середину шкалы. Для насосных станций и гидроаккумуляторов чаще берут манометр 0–0,6 или 0–1 МПа с радиальным штуцером.
Чем гидрозаполненный манометр лучше обычного?
Жидкость внутри корпуса гасит колебания стрелки при вибрации и пульсации давления, поэтому показания читаются ровно и механизм меньше изнашивается. Такие манометры ставят рядом с насосами, компрессорами и на оборудование с пульсирующим потоком.
Что означают МПа, бар и кПа на шкале?
1 МПа = 10 бар = 1000 кПа. Шкала 0–0,6 МПа — то же, что 0–6 бар. В килопаскалях размечены манометры малых давлений, например капсульные КМ для газа.
