Электромагнитные газовые клапаны КЗЭУГ и КЗГЭМ-У
Клапаны КЗЭУГ и КЗГЭМ-У — исполнительный элемент системы контроля загазованности
Запорный газовый клапан с электромагнитным управлением перекрывает газопровод по сигналу сигнализатора загазованности или блока управления. Клапаны «ЦИТ-Плюс» импульсные, с ручным взводом: открытое положение фиксируется механически, а закрывается клапан коротким электрическим импульсом. После срабатывания клапан остаётся закрытым, пока его не взведут вручную, — так газ не пойдёт снова, пока не устранена причина аварии.
Четыре семейства клапанов
| Клапан | DN и присоединение | Датчик положения | Для каких систем |
|---|---|---|---|

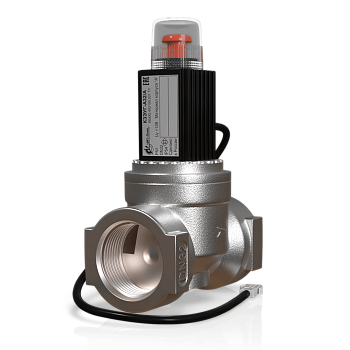

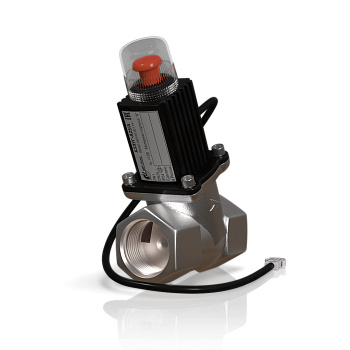

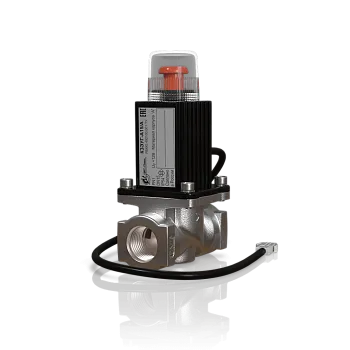

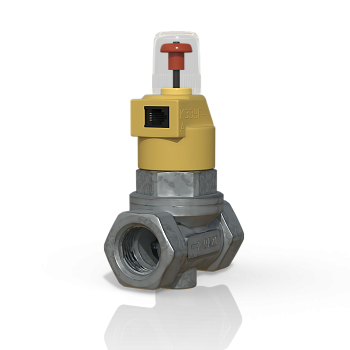

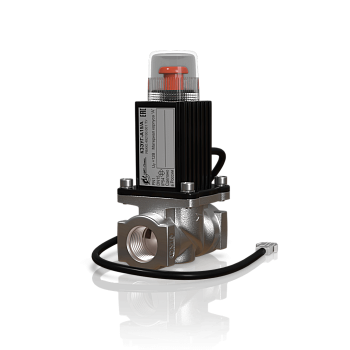

| КЗЭУГ-А | 15–32, муфта, до 0,1 МПа | нет | бытовые САКЗ-МК-Ai и САКЗ-МК |

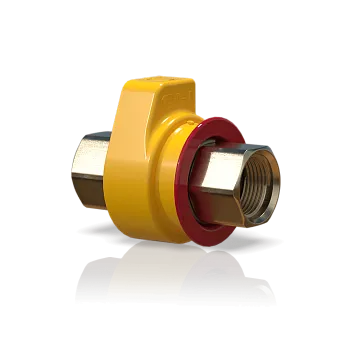

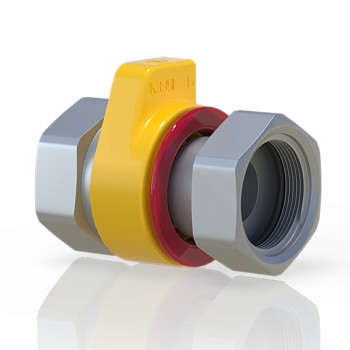

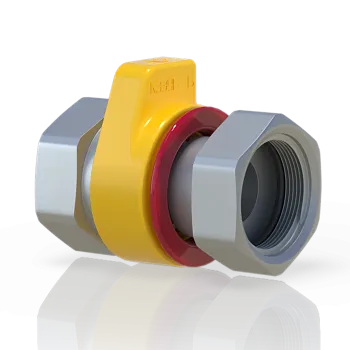

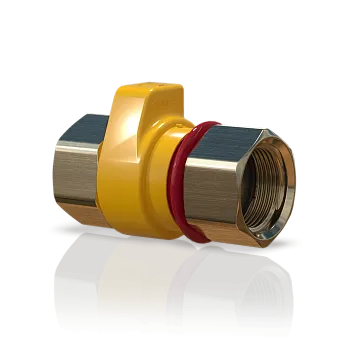

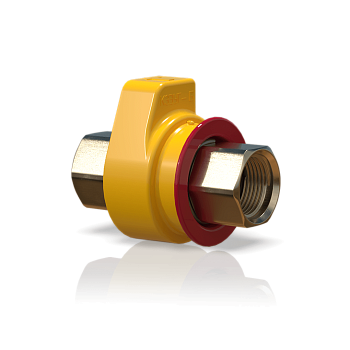

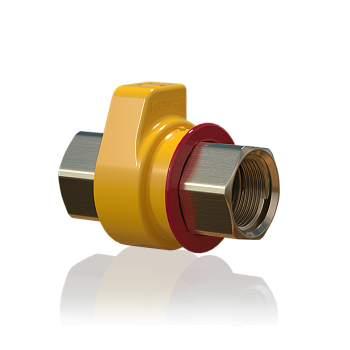

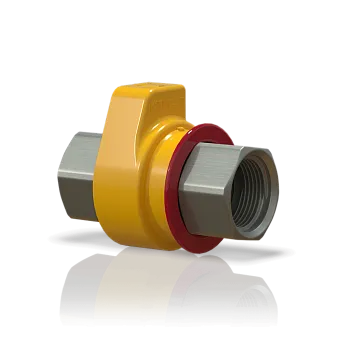

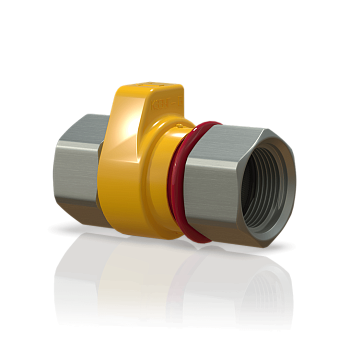

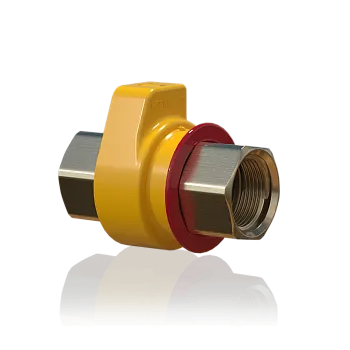

| КЗЭУГ-Б (дюраль, латунь, сталь) | 15–40, муфта, 0,005 МПа | нет | газопроводы низкого давления после домового регулятора |

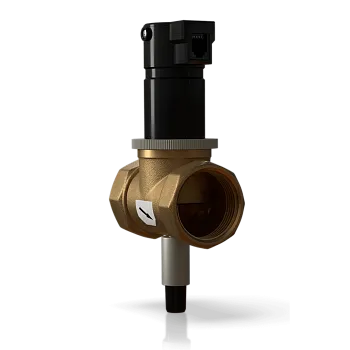

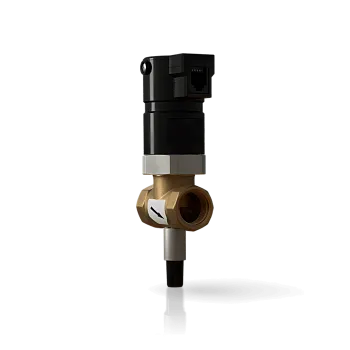

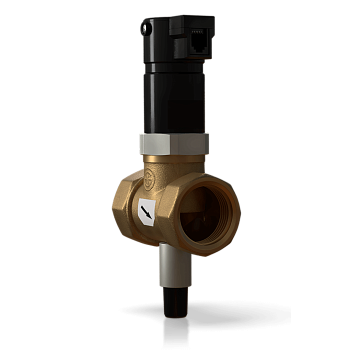

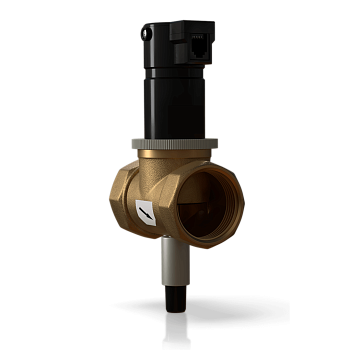

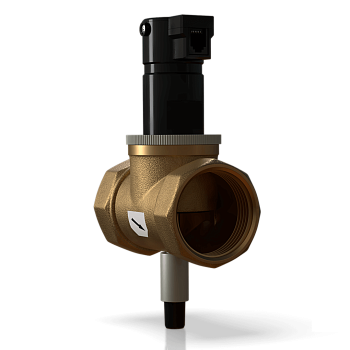

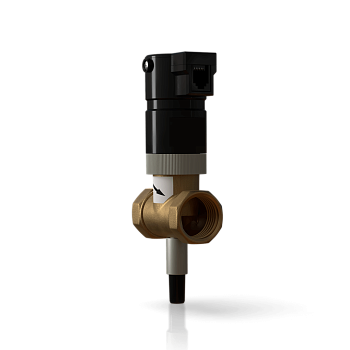

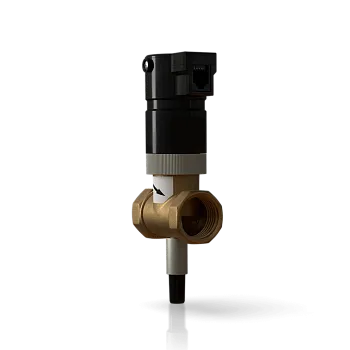

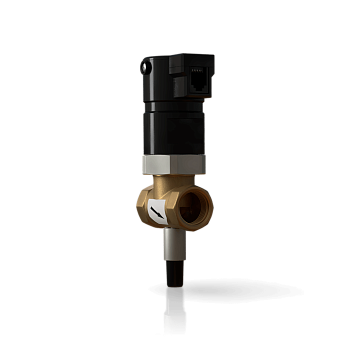

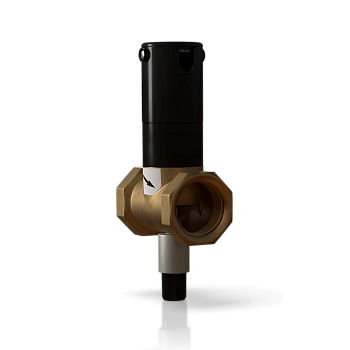

| КЗЭУГ | 15–50, латунь, муфта, НД 0,1 / СД 0,4 МПа | есть | бытовые и промышленные САКЗ-МК, Е-серия |

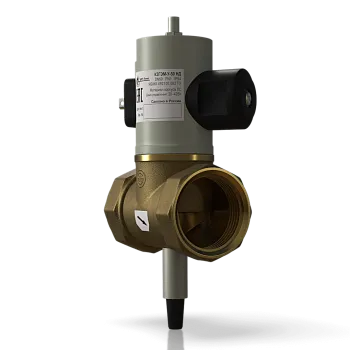

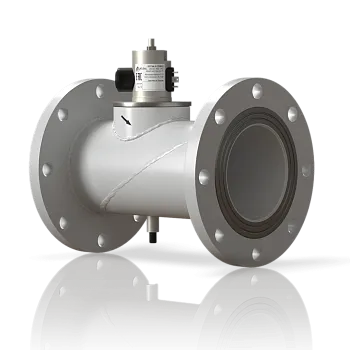

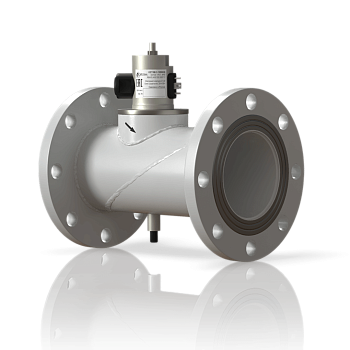

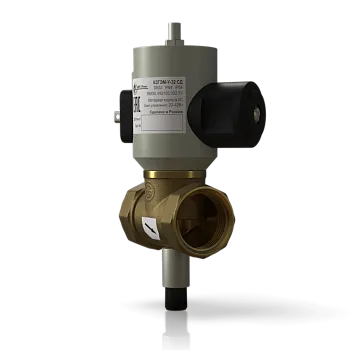

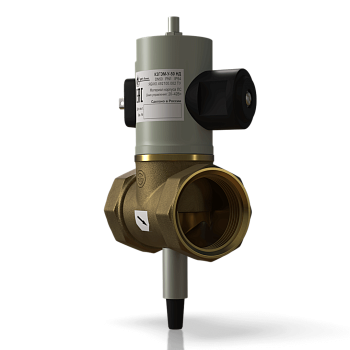

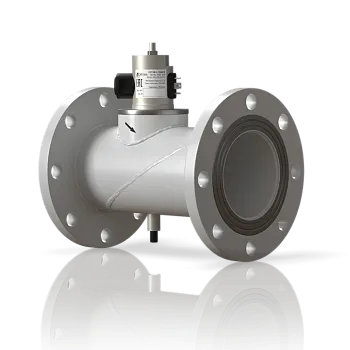

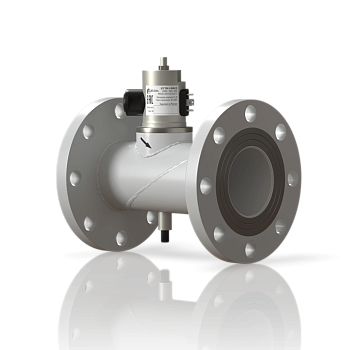

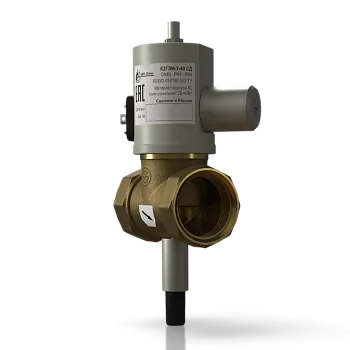

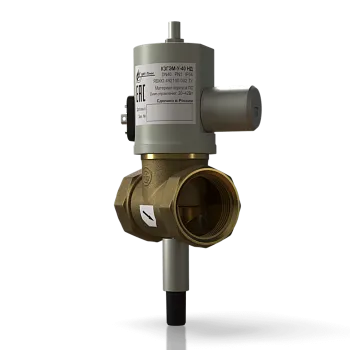

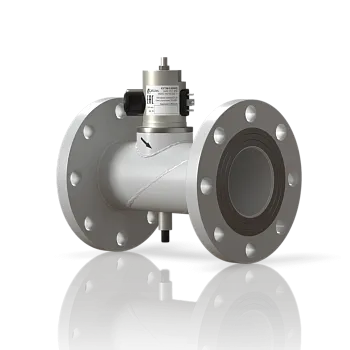

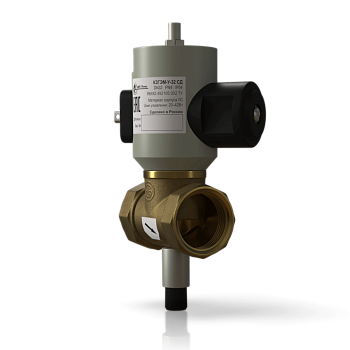

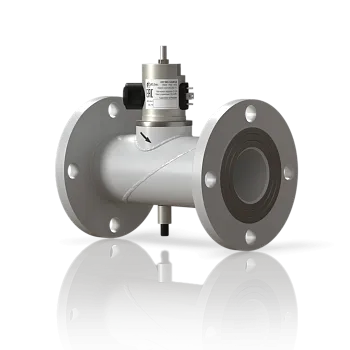

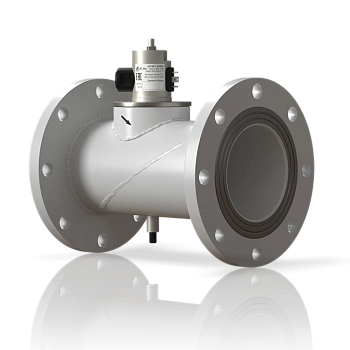

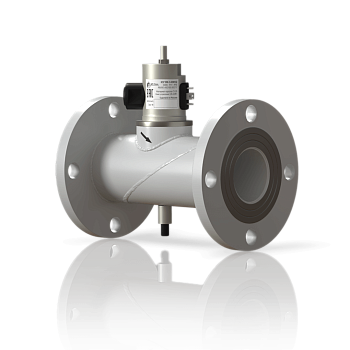

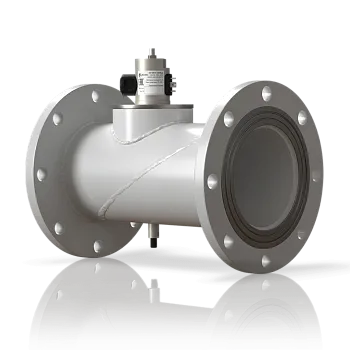

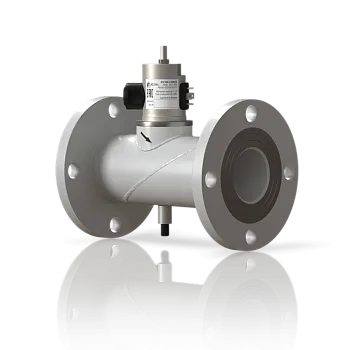

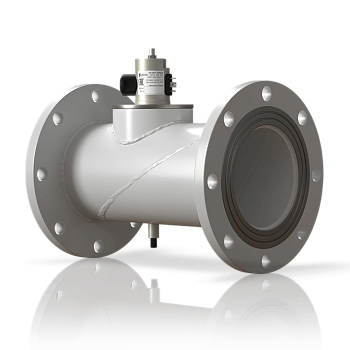

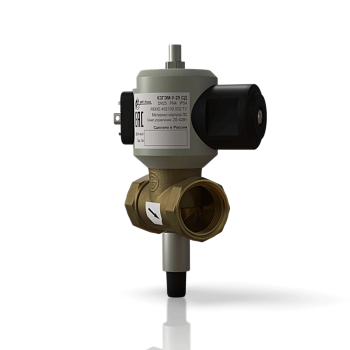

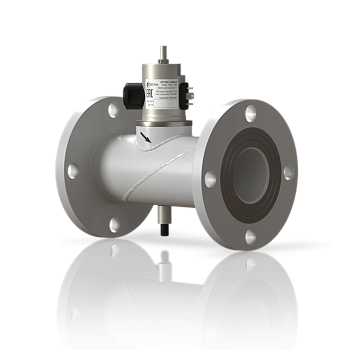

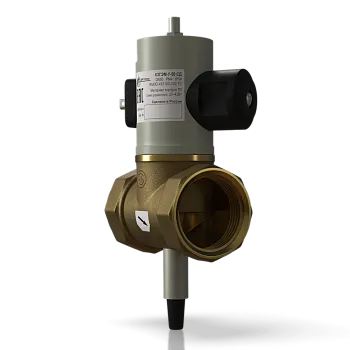

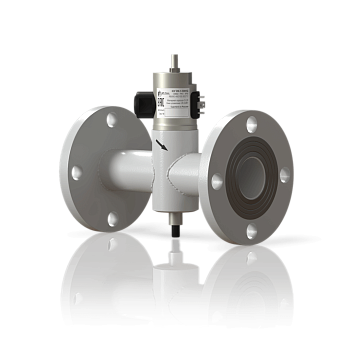

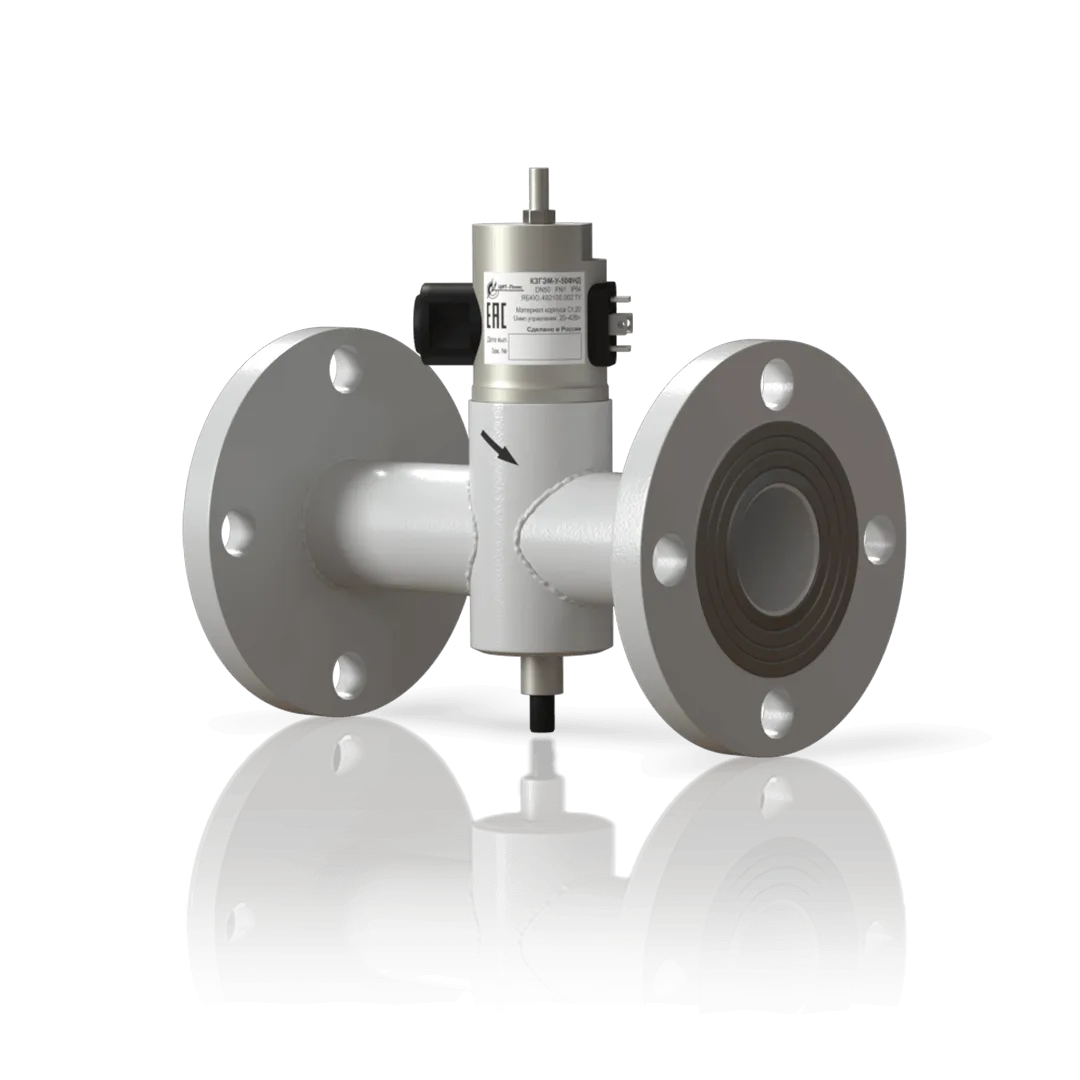

| КЗГЭМ-У | 25–50 муфта, 50–150 фланец (Ф), НД 0,1 / СД 0,4 МПа | есть | промышленные САКЗ-МК-1, 2, 3, Е-серия, котельные |
Как выбрать клапан
- Система. Бытовым Ai-системам подходят КЗЭУГ-А и КЗЭУГ-Б. Если система должна контролировать положение клапана и обрыв его кабеля — а это типовое требование для котельных, — нужен клапан с датчиком положения: КЗЭУГ или КЗГЭМ-У.
- Давление на вводе. НД — до 0,1 МПа, СД — до 0,4 МПа, КЗЭУГ-Б — 0,005 МПа, то есть только после домового регулятора. Давление берут из проекта газоснабжения.
- Диаметр и присоединение. До DN 50 включительно есть муфтовые исполнения, на DN 50 можно выбрать муфту или фланец, от DN 65 до DN 150 — только фланцевый КЗГЭМ-У.
Готовые системы с клапаном нужного диаметра собраны в разделах «Промышленные САКЗ-МК», «Промышленные САКЗ-МК-Е» и «Бытовые САКЗ-МК-Ai». Кабели для подключения клапанов — в «Комплектующих». Характеристики по паспортам и схема выбора — в статье «КЗЭУГ-А, КЗЭУГ-Б, КЗЭУГ и КЗГЭМ-У: какой клапан для САКЗ».
Вопросы и ответы
Что означают НД и СД в названии клапана?
Это давление газа, на которое рассчитан клапан: НД — 0,1 МПа, СД — 0,4 МПа. Выбирают по давлению в месте установки из проекта газоснабжения: клапан СД работает и на низком давлении, а клапан НД на газопровод среднего давления ставить нельзя.
Закрывается ли клапан при отключении электричества?
Клапан закрывается по импульсу от сигнализатора или блока. Выдавать такой импульс при пропадании питания или нет, зависит от системы и её настройки — в руководствах ЦИТ-Плюс это описано для каждой линейки. Для котельных поведение при отключении электроэнергии задаёт проект.
Как открыть клапан после срабатывания?
Только вручную: у КЗЭУГ-А, КЗЭУГ и КЗГЭМ-У нажимают кнопку взвода, у КЗЭУГ-Б поворачивают кольцо. Делать это можно после проветривания и устранения причины утечки.
Чем КЗЭУГ-Б отличается от КЗЭУГ?
КЗЭУГ-Б рассчитан на низкое давление 0,005 МПа после домового регулятора и не имеет датчика положения. КЗЭУГ — латунный клапан на 0,1 или 0,4 МПа с датчиком положения: система видит, что клапан закрыт, и сообщает об обрыве его кабеля.
