Сигнализаторы загазованности СЗ-1, СЗ-2, СЗ-3
Сигнализаторы СЗ для систем САКЗ-МК
Сигнализатор загазованности СЗ — измерительная часть любой системы САКЗ-МК. Он непрерывно анализирует воздух, при превышении порога включает звуковую и световую сигнализацию, передаёт сигнал дальше и выдаёт команду на закрытие газового клапана. Сигнализаторы в разделе подходят для замены вышедшего из строя прибора, для расширения промышленной системы и для сборки системы под проект.
Цифра в названии — это газ
- СЗ-1 — природный газ (метан). Монтируется в верхней зоне помещения: метан легче воздуха.
- СЗ-2 — угарный газ (оксид углерода, CO). Монтируется в зоне дыхания.
- СЗ-3 — пары сжиженных углеводородных газов (пропан-бутан). Монтируется у пола: СУГ тяжелее воздуха.
Буквы — это исполнение и система
| Исполнение | Примеры | Для какой системы |
|---|---|---|

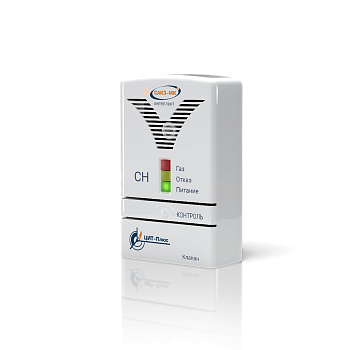

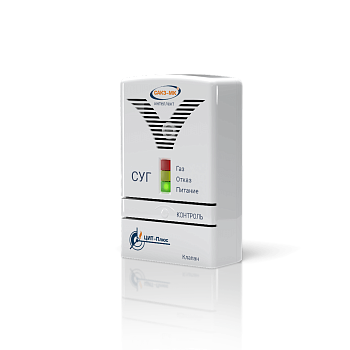

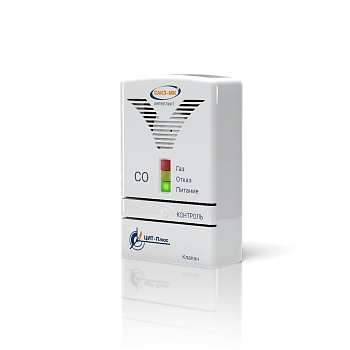

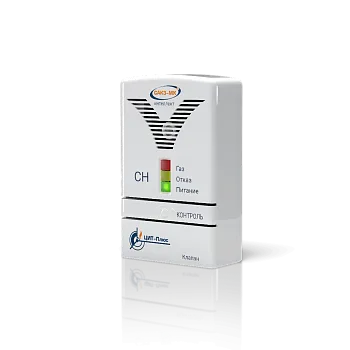

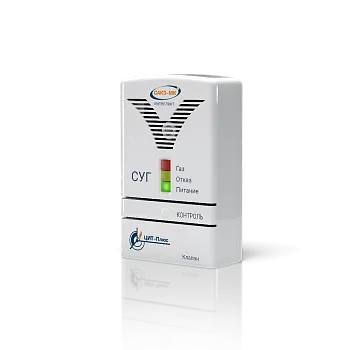

| Бытовые Ai | СЗ-1Ai, СЗ-2Ai, СЗ-3Ai | САКЗ-МК-1Ai и 2Ai |
| Бытовые ГТ / ВТ | СЗ-1-1ГТ, СЗ-2-2ВТ, СЗ-3-1ГТ | бытовые САКЗ-МК-1 и 2 |

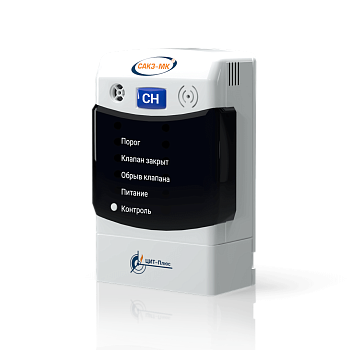

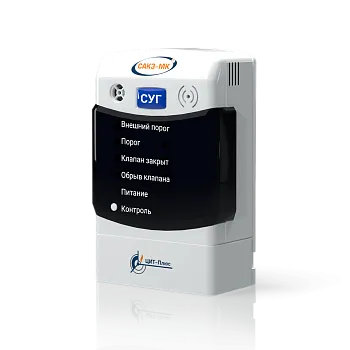

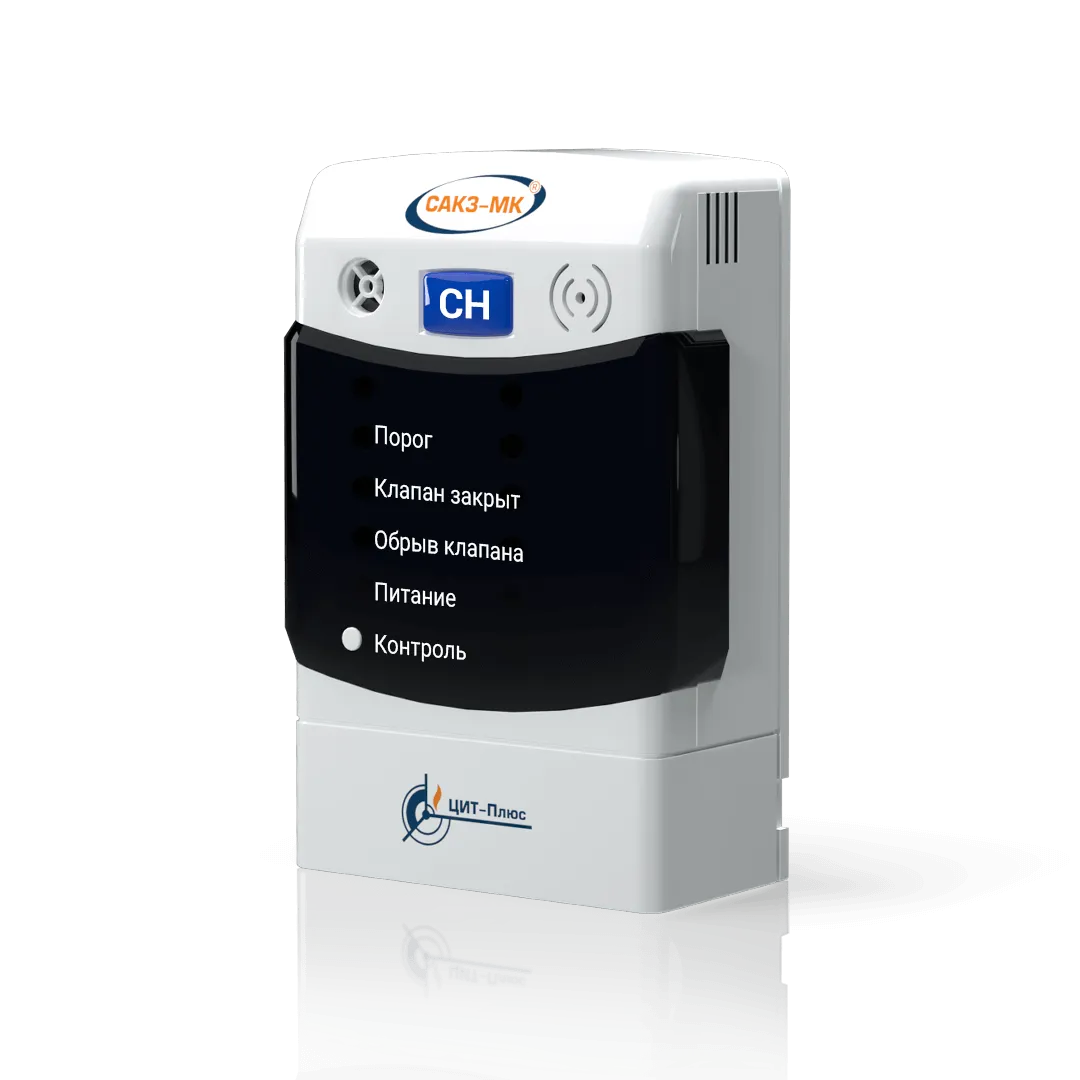

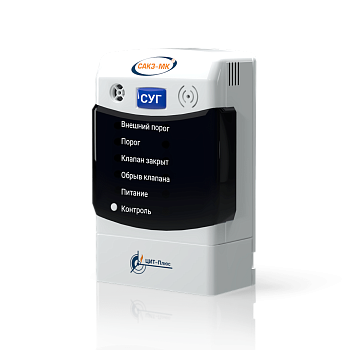

| Промышленные Г / В | СЗ-1-1Г, СЗ-1-2Г, СЗ-2-2В, СЗ-3-1Г, СЗ-3-2Г | САКЗ-МК-1, 2, 3 с блоками БСУ и БСУ-К |

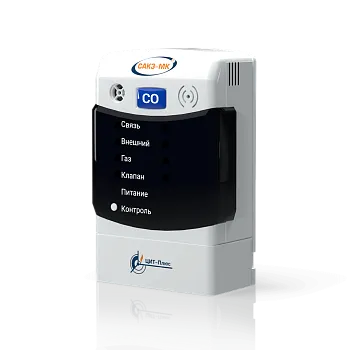

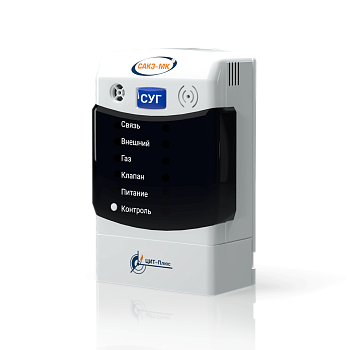

| Адресные Е / ЕР | СЗ-1Е, СЗ-2ЕР, СЗ-3Е | САКЗ-МК-Е — RS-485 или радиоканал |

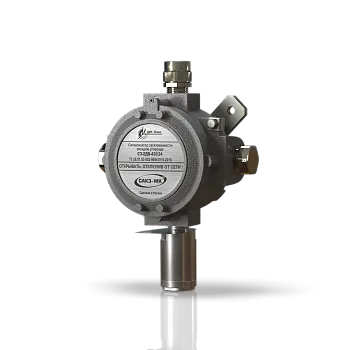

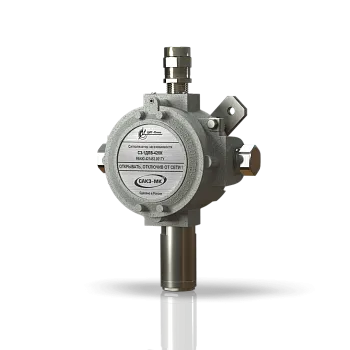

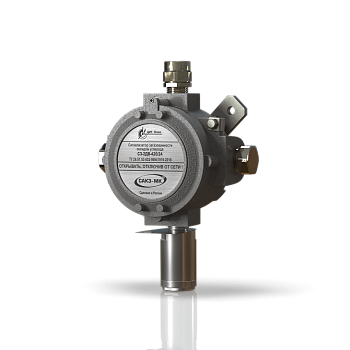

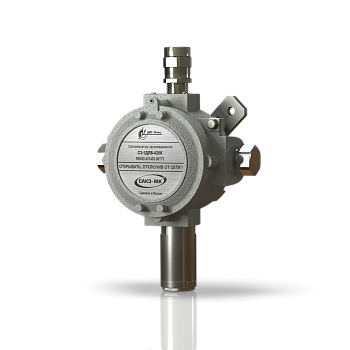

| Взрывозащищённые | СЗ-1ДЛВ-420К, СЗ-2ДВ-420/24 | САКЗ-МК-4Е для взрывоопасных зон |
Сигнализатор подбирают под свою систему: бытовой Ai не работает с промышленным блоком БСУ, а обычный промышленный СЗ не встанет в адресную линию Е-серии. Индекс «1» или «2» после цифры газа у промышленных приборов означает число порогов: двухпороговые сначала предупреждают, а на втором пороге закрывают клапан — такие ставят в котельных и в системах с блоком управления.
Пороги, высоты установки и порядок поверки по паспортам разобраны в статье «Сигнализаторы СЗ-1, СЗ-2, СЗ-3: пороги, модификации, где ставить». Клапаны к сигнализаторам — в разделе «Клапаны КЗЭУГ и КЗГЭМ-У».
Вопросы и ответы
Чем отличаются СЗ-1, СЗ-2 и СЗ-3?
Контролируемым газом. СЗ-1 реагирует на природный газ (метан), СЗ-2 — на угарный газ, СЗ-3 — на пары сжиженного газа. Поэтому и устанавливают их на разной высоте: метан скапливается у потолка, СУГ — у пола, угарный газ контролируют в зоне дыхания.
Можно ли заменить сигнализатор в старой системе САКЗ-МК?
Да, если взять прибор той же серии. Для бытовой системы нужен ГТ/ВТ, для Ai — сигнализатор Ai, для систем с блоками БСУ и БСУ-К — промышленный Г/В, для адресной системы — исполнение Е. Пришлите фото шильдика старого прибора, и мы подберём замену.
Один порог или два — какой сигнализатор нужен?
Двухпороговый прибор сначала подаёт предупреждение и может, например, включить вентиляцию, а на втором пороге закрывает клапан. Это типовое решение для котельных и систем с блоком управления. Однопороговые закрывают клапан сразу по первому порогу и подходят для простых объектов.
Как часто нужно поверять сигнализатор?
Сигнализаторы СЗ — средства измерений. По каталогу ЦИТ-Плюс межповерочный интервал — 1 год, срок службы сенсора — 5 лет, у взрывозащищённых исполнений — 10 лет. Перед поверкой пороги настраивают в сервисном центре; самостоятельно вскрывать и регулировать прибор нельзя.
