Измерительные комплексы СГ-ЭК и СГ-ТК

Измерительные комплексы СГ-ЭК и СГ-ТК

Комплекс для измерения количества газа — это счётчик и корректор объёма, поверенные и зарегистрированные как одно средство измерения (СГ-ЭК — Госреестр № 55820-13, межповерочный интервал 5 лет). Поставщик газа принимает такой узел без отдельной аттестации связки «счётчик + корректор». Все комплексы в разделе — производства ООО «РАСКО Газэлектроника» (Арзамас), цены — по прайсу завода с НДС.

Что в разделе

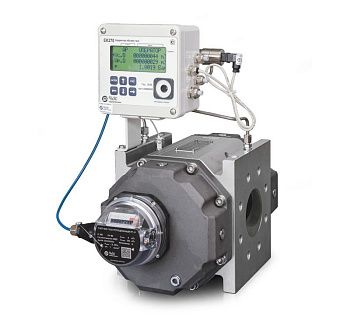

• СГ-ЭК-Р — ротационные счётчики РГ-Р, RABO или RVG с корректором ЕК270: полная коррекция по давлению и температуре (PTZ), G16–G400, DN32–DN200, до 1,6 МПа, диапазон до 1:250. Для котельных и промышленных узлов на среднем давлении.

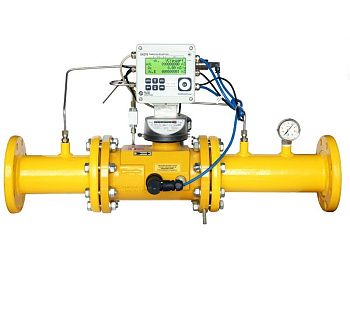

• СГ-ЭК-Т — турбинные счётчики РГ-Т или СГ с корректором ЕК270: G65–G4000, DN50–DN300, 1,6 МПа (РГ-Т — до 10 МПа для ГРС), контроль состояния счётчика по перепаду давления. Для ГРП, ГРС и больших расходов.

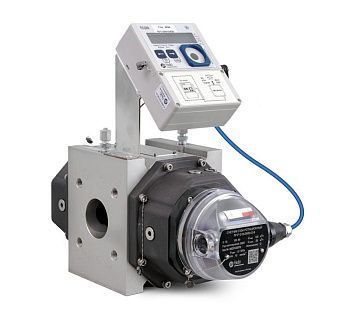

• СГ-ТК-Р и СГ-ТК-Т — те же счётчики с температурным корректором ТС220: давление подстановочное, применяются на низком давлении после регулятора, где поставщик допускает температурную коррекцию. Дешевле СГ-ЭК на 140–170 тысяч рублей.

Как подобрать

• По расходу в рабочих условиях. Qmin и Qmax объекта пересчитываются из стандартных в рабочие по давлению (прил. Б РЭ): при 0,6 МПа расход в трубе в 7 раз меньше стандартного. Отсюда типоразмер G и диапазон.
• По давлению. Исполнение датчика давления ЕК270 выбирается так, чтобы рабочее давление попадало в верхнюю половину диапазона; параметр заводской, уточняется при заказе.
• По требованиям поставщика газа. Тип коррекции, диапазон и способ передачи данных согласуются до покупки — они вписываются в паспорт и свидетельство о поверке.

К комплексу добавляют комплект прямых участков КПУ с актом ЦСМ, фильтр ФГ16 и модуль телеметрии МТЭК. Подробно: как подобрать СГ-ЭК по расходу и давлению, когда достаточно СГ-ТК, состав узла учёта по ГОСТ Р 8.740. Официальный дилер РАСКО, склад в Ростове-на-Дону, доставка по ЮФО.
