СГ-ТК-Р, СГ-ТК-Т и СГ-ТК-Д с корректором ТС220: когда достаточно температурной коррекции
Комплексы СГ-ТК с температурным корректором ТС220 — для узлов учёта на низком давлении: до 0,1 МПа на счётчиках РГ-Т, РГ-Р и RABO и до 0,05 МПа на диафрагменных ВК. Границы применения и погрешности из РЭ, три модификации, цены на 37 промышленных и 10 коммунальных исполнений, телеметрия МТЭК-03, документы завода.
СГ-ТК — комплекс для измерения количества газа с температурным корректором ТС220: счётчик считает рабочий объём, корректор измеряет температуру газа и приводит объём к стандартным условиям, а давление и коэффициент сжимаемости принимает условно-постоянными (подстановочными). Три модификации: СГ-ТК-Т на турбинных РГ-Т, СГ-ТК-Р на ротационных РГ-Р и RABO, СГ-ТК-Д на диафрагменных ВК и BK-G. Комплексы Р и Т соответствуют ГОСТ Р 8.740-2023, Д — ГОСТ Р 8.995-2020; межповерочный интервал 5 лет, срок службы 12 лет.
Короткий ответ: СГ-ТК — для узлов учёта на низком давлении, где давление стабильно и известно: максимальное рабочее избыточное давление комплекса по РЭ — 0,1 МПа на базе РГ-Т, РГ-Р, RABO и 0,05 МПа на базе ВК. Это котельные, пищевые и малые производства после ГРПШ, коммунальные объекты. Выше 0,1 МПа или при меняющемся давлении нужен СГ-ЭК с ЕК270; разница в цене на одном счётчике — 130–170 тысяч рублей, детали в статье о корректорах.
Нормы и документы
- ГОСТ Р 8.740-2023 — методика измерений турбинными и ротационными счётчиками: комплексы СГ-ТК-Р и СГ-ТК-Т ей соответствуют (РЭ, вводная часть).
- ГОСТ Р 8.995-2020 — методика измерений мембранными счётчиками: СГ-ТК-Д на ВК/BK-G G1,6–G25 при установке термопреобразователя в потоке газа и на BK G40–G100 при установке в полости счётчика; расширенная неопределённость СГ-ТК-Д не более ±3 % по ГОСТ Р 8.741.
- ТР ТС 012/2011 — взрывозащита 1Ex ib IIB T4 Gb X (СГ-ТК-Р, СГ-ТК-Т) и 1Ex h ib IIB T4 Gb (СГ-ТК-Д); питание корректора — искробезопасная цепь.
- Свидетельство об утверждении типа СИ на комплекс СГ-ТК — в блоке документов; поверяется комплекс целиком.
Три модификации

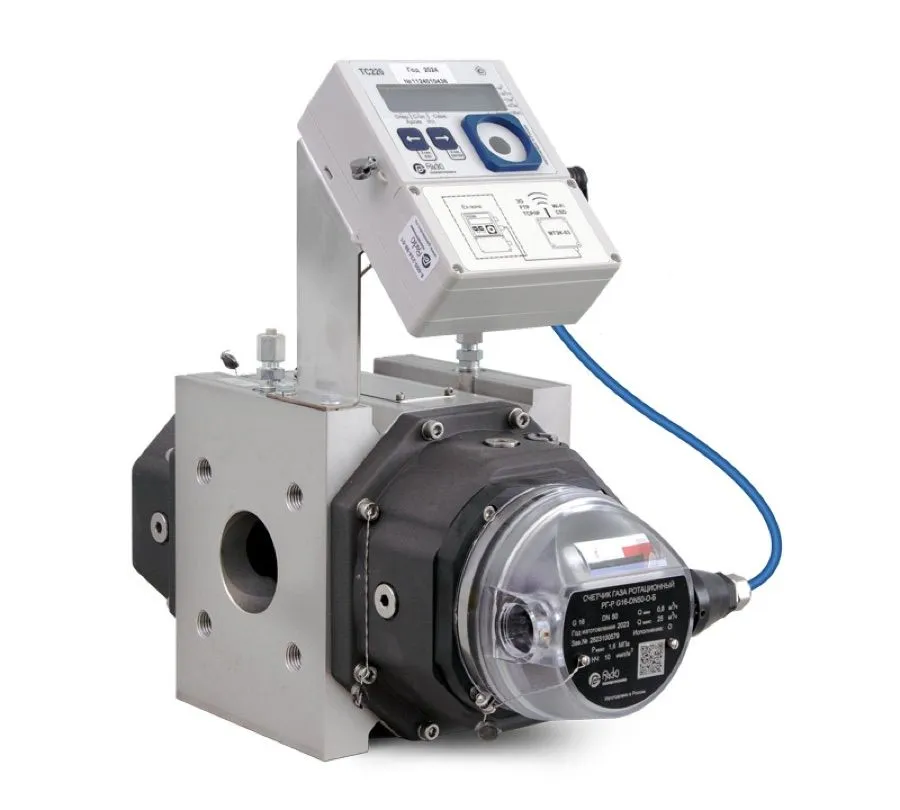

СГ-ТК-Р
СГ-ТК-Т

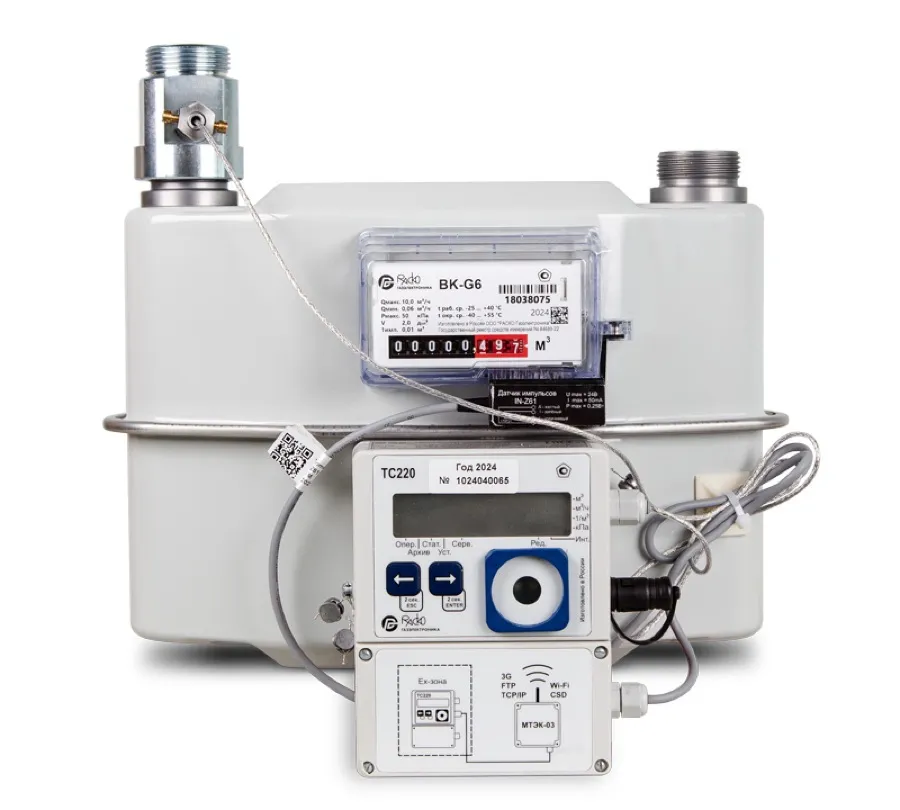

СГ-ТК-Д
| Критерий | СГ-ТК-Р | СГ-ТК-Т | СГ-ТК-Д |
|---|---|---|---|
| Счётчик | РГ-Р, RABO | РГ-Т | ВК-G, BK |
| Рабочее давление, не более | 0,1 МПа | 0,1 МПа | 0,05 МПа |
| Давление без разгерметизации | 1,6 МПа | 1,6 МПа | 0,05 МПа |
| Погрешность (табл. 5 РЭ) | исп. 2У — ±1,0 %; остальные — ±2,1 % (Qmin–Qt), ±1,1 % (Qt–Qmax) | ±2,2 % (Qmin–0,1 Qном), ±1,6 % (0,1 Qном–Qmax) | |
| Взрывозащита | 1Ex ib IIB T4 Gb X, IP65 | 1Ex h ib IIB T4 Gb | |
| Методика | ГОСТ Р 8.740-2023 | ГОСТ Р 8.995-2020, ГОСТ Р 8.741 | |
| Температура газа / среды | −30…+60 °С | ||

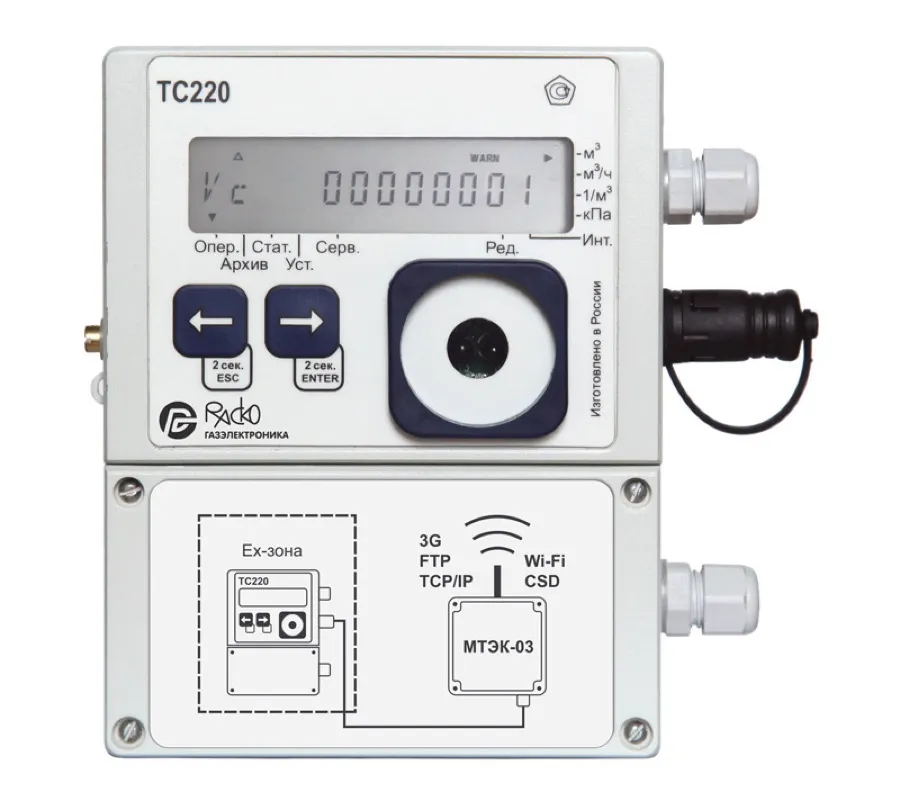

| Корректор | ТС220: Pt500, архив 2200+ записей (час/сутки/месяц), оптопорт, RS-232/RS-485, 2 импульсных выхода, батарея 5+ лет, внешнее +5…9 В | ||
| Поверка / срок службы | 5 лет / 12 лет | ||
Как работает температурная коррекция
Счётчик и датчик температуры
Счётчик отдаёт импульсы рабочего объёма, термопреобразователь Pt500 стоит в гильзе счётчика или в потоке; для ВК — на корпусе или в патрубке через КМЧ.
ТС220 считает Vс
Корректор берёт измеренную температуру, подстановочное давление Рподст и коэффициент сжимаемости, введённые поставщиком газа под замком, и вычисляет стандартный объём; данные каждые час/сутки/месяц уходят в архив.
Считывание и телеметрия

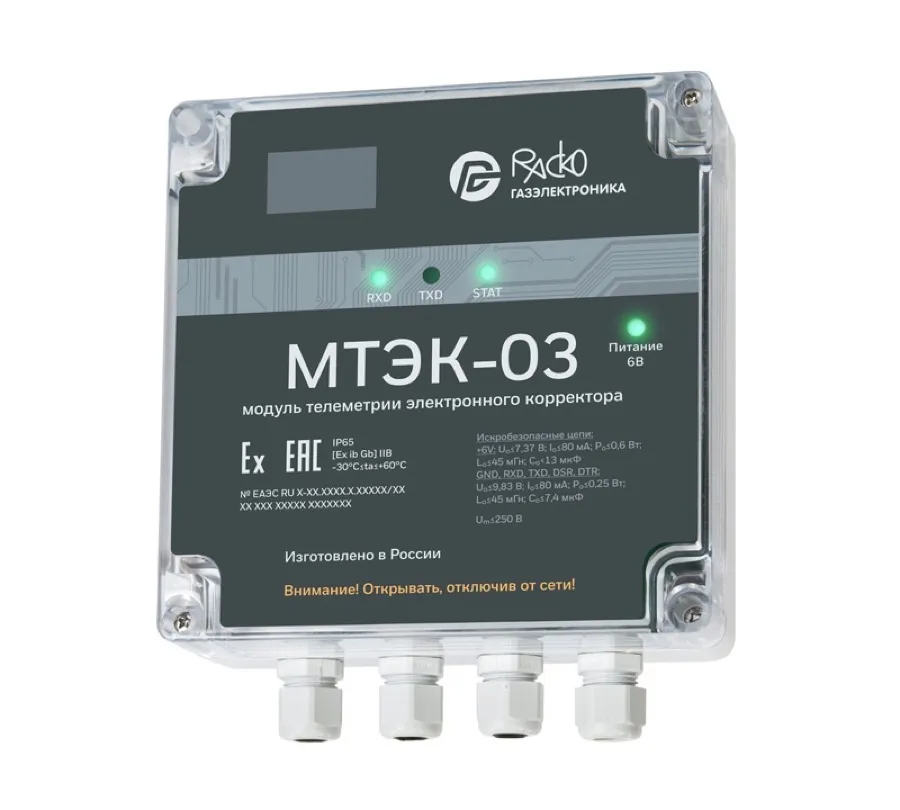

Оптопорт для локального съёма, RS-232/RS-485 и модуль МТЭК-03 с барьером искрозащиты — для АСКУГ: GSM/GPRS, Wi-Fi, SMS; ПО СОДЭК ТС или СОДЭК Стандарт.
Цены СГ-ТК-Р (розница с НДС)
| Комплекс | Qmax, м³/ч · DN | на РГ-Р / RABO исп. Б | на RABO исп. Р |
|---|---|---|---|
| СГ-ТК-Р-25 | 25 · DN50 | 222 284 ₽ | 239 730 ₽ |
| СГ-ТК-Р-40 | 40 · DN50 | 222 284 ₽ | 239 730 ₽ |
| СГ-ТК-Р-65 | 65 · DN50 | 222 284 ₽ | 239 730 ₽ |
| СГ-ТК-Р-100 | 100 · DN50 | 222 284 ₽ | 239 730 ₽ |
| СГ-ТК-Р-160 | 160 · DN80 | 278 160 ₽ | 301 218 ₽ |
| СГ-ТК-Р-250 | 250 · DN80 | 326 106 ₽ | 353 922 ₽ |
| СГ-ТК-Р-250 | 250 · DN100 | 422 364 ₽ | 459 818 ₽ |
| СГ-ТК-Р-400 | 400 · DN80 | 483 242 ₽ | 526 796 ₽ |
| СГ-ТК-Р-400 | 400 · DN100 | 488 610 ₽ | 532 652 ₽ |
| СГ-ТК-Р-650 | 650 · DN100 | 893 406 ₽ | 978 074 ₽ |
| СГ-ТК-Р-650 | 650 · DN150 | 1 857 694 ₽ | 2 038 620 ₽ |
| СГ-ТК-Р-1000 | 1000 · DN150 | 2 148 542 ₽ | 2 358 626 ₽ |
| СГ-ТК-Р-1600 | 1600 · DN200 | 2 491 240 ₽ | 2 735 606 ₽ |
Цены СГ-ТК-Т
| Комплекс | Qmax, м³/ч · DN | на РГ-Т, розница с НДС |
|---|---|---|
| СГ-ТК-Т-100/1,6 | 100 · DN50 | 225 700 ₽ |
| СГ-ТК-Т-160/1,6 | 160 · DN80 | 235 460 ₽ |
| СГ-ТК-Т-250/1,6 | 250 · DN80 | 242 780 ₽ |
| СГ-ТК-Т-400/1,6 | 400 · DN80 | 250 100 ₽ |
| СГ-ТК-Т-250/1,6 | 250 · DN100 | 290 360 ₽ |
| СГ-ТК-Т-400/1,6 | 400 · DN100 | 298 900 ₽ |
| СГ-ТК-Т-650/1,6 | 650 · DN100 | 307 440 ₽ |
| СГ-ТК-Т-650/1,6 | 650 · DN150 | 390 400 ₽ |
| СГ-ТК-Т-1000/1,6 | 1000 · DN150 | 401 380 ₽ |
| СГ-ТК-Т-1600/1,6 | 1600 · DN150 | 412 360 ₽ |
| СГ-ТК-Т-1600…6500/1,6 | 1600–6500 · DN 200, 250, 300 | по запросу |
Цены СГ-ТК-Д на счётчиках ВК
Коммунальные комплексы на диафрагменных счётчиках ВК-G6…BK G65 — для котельных малой мощности, пищеблоков, магазинов и МКД на низком давлении до 0,05 МПа. Датчик температуры «в патрубке» — установка в поток по ГОСТ Р 8.995 для G1,6–G25, «в гильзе корпуса» — для G40–G100.
| Комплекс | Счётчик и место датчика | Розница с НДС |
|---|---|---|
| СГ-ТК-Д-10 | ВК-G6, датчик на корпусе | 66 124 ₽ |
| СГ-ТК-Д-10 | ВК-G6, датчик в патрубке | 68 808 ₽ |
| СГ-ТК-Д-16 | BK-G10, датчик на корпусе | 118 828 ₽ |
| СГ-ТК-Д-16 | BK-G10, датчик в патрубке | 121 390 ₽ |
| СГ-ТК-Д-25 | BK-G16, датчик на корпусе | 133 834 ₽ |
| СГ-ТК-Д-25 | BK-G16, датчик в патрубке | 136 396 ₽ |
| СГ-ТК-Д-40 | BK-G25, датчик на корпусе | 148 840 ₽ |
| СГ-ТК-Д-40 | BK-G25, датчик в патрубке | 151 402 ₽ |
| СГ-ТК-Д-65 | BK G40, датчик в гильзе корпуса | 469 822 ₽ |
| СГ-ТК-Д-100 | BK G65, датчик в гильзе корпуса | 511 180 ₽ |
Документы завода
Монтаж: датчик температуры и корректор
- Место датчика. Чувствительный элемент термопреобразователя погружается в поток на глубину до 0,13 DN, допускается гильза до 0,2 DN на прямом участке (РЭ п. 2.2); у промышленных счётчиков — штатная гильза в корпусе, у ВК — корпус или патрубок через КМЧ.
- Корректор. Ставится на счётчик через КМЧ или на стену; при вертикальном монтаже промышленного счётчика — выносной. Подключение импульсного датчика и внешних устройств — только искробезопасными цепями (DE1, DE2: Uo = 6,6 В, Io = 0,03 мА).
- Параметризация. Подстановочное давление, коэффициент сжимаемости и параметры газа вводит поставщик под замком; после ввода в эксплуатацию корректор пломбируется.
- Прямые участки и фильтр. Для СГ-ТК-Т — как у РГ-Т (2DN до счётчика), для ротационных не нужны; фильтр ФГ16 перед промышленным счётчиком обязателен.
- Хранение и транспорт. Условия Д3 по ГОСТ Р 52931 (−30…+50 °С); в упаковке — паспорт, РЭ и КМЧ.
Частые ошибки
- СГ-ТК на среднем давлении. Корпус РГ-Т держит 1,6 МПа, но комплекс рассчитан на 0,1 МПа — поставщик не примет учёт, потребуется замена корректора на ЕК270.
- Экономия на ЕК270 при плавающем давлении. Если давление после регулятора «гуляет», подстановочное значение даёт систематическую ошибку не в пользу потребителя.
- Датчик ВК на корпусе там, где нужен в потоке. Для G1,6–G25 соответствие ГОСТ Р 8.995 — только при термопреобразователе в потоке; уточните требование поставщика до заказа.
- Нет телеметрии. АСКУГ поставщика требует МТЭК-03 или БПЭК — дооснащение во взрывоопасной зоне дороже, чем заложить сразу.
- Старый паспорт. Для согласования узла нужны свидетельство об утверждении типа комплекса и сертификат ТР ТС — не только на счётчик.
Вопросы и ответы
Когда достаточно ТС220 и когда нужен ЕК270?
По РЭ СГ-ТК максимальное рабочее избыточное давление комплекса с ТС220 — 0,1 МПа на базе РГ-Т, РГ-Р и RABO и 0,05 МПа на базе ВК: давление здесь не измеряется, а принимается подстановочным значением, поэтому комплекс предназначен для сетей низкого давления со стабильным давлением после регулятора. Всё, что выше 0,1 МПа, или где давление колеблется, — комплекс СГ-ЭК с ЕК270, который измеряет давление и температуру. Окончательно вариант согласует поставщик газа по проекту узла учёта.
Какая погрешность у СГ-ТК?
По табл. 5 РЭ, с учётом погрешности измерения температуры и без учёта погрешности от принятия давления и коэффициента сжимаемости условно-постоянными: СГ-ТК-Д — ±1,6 % от 0,1 Qном до Qмакс и ±2,2 % от Qмин до 0,1 Qном; СГ-ТК-Р и СГ-ТК-Т на счётчиках исполнения 2У — ±1,0 % во всём диапазоне; на остальных исполнениях — ±2,1 % от Qмин до Qt и ±1,1 % от Qt до Qмакс. Для СГ-ТК-Д по методике измерений расширенная неопределённость не превышает ±3 %, что соответствует ГОСТ Р 8.741.
Чем СГ-ТК-Д на ВК-G6 отличается от версии «датчик в патрубке»?
Термопреобразователь ТС220 можно ставить на корпус счётчика (измерение температуры на корпусе) или в патрубок — в поток газа через КМЧ. По РЭ комплексы на BK и BK-G G1,6–G25 соответствуют ГОСТ Р 8.995-2020 при установке термопреобразователя в потоке, а G40–G100 — при установке в полости счётчика. Вариант в патрубке дороже примерно на 2 684 ₽ и точнее следует за температурой газа; какой принимать — решает поставщик.
Что входит в комплекс СГ-ТК?
Счётчик (РГ-Т, РГ-Р, RABO или ВК/BK-G) с низкочастотным датчиком импульсов, корректор ТС220 с термопреобразователем Pt500, комплект монтажных частей под выбранное место датчика, паспорт и руководство. По заказу — модуль телеметрии МТЭК-03 (от 21 960 ₽) для передачи данных по RS-485, Wi-Fi или GSM/GPRS, кабель МТЭК-03 20 м (8 784 ₽) и ПО СОДЭК ТС (3 700 ₽). Готовые комплексы поставляются с заводской настройкой и пломбировкой.
Можно ли ставить СГ-ТК во взрывоопасной зоне и как питать корректор?
Да: СГ-ТК-Р и СГ-ТК-Т имеют маркировку 1Ex ib IIB T4 Gb X, СГ-ТК-Д — 1Ex h ib IIB T4 Gb. ТС220 питается от литиевой батареи с ресурсом более 5 лет, замена без потери данных; внешнее питание +5…9 В — через МТЭК-03 или БПЭК-03/Т вне зоны, они же дают барьер искрозащиты и канал связи. Температура среды −30…+60 °С, IP65 для СГ-ТК-Р и СГ-ТК-Т.
Сколько служит и как часто поверять?
Межповерочный интервал комплекса — 5 лет, средний срок службы — 12 лет. Поверяется комплекс целиком по методике из описания типа; счётчик и корректор при этом не разбираются. Архив ТС220 хранит более 2200 записей с интервалом час, сутки или месяц — данные за межповерочный период доступны инспектору через оптопорт или СОДЭК.
Подберём СГ-ТК или СГ-ЭК под давление и договор с поставщиком
Пришлите давление и расход на узле учёта, тип счётчика и требования поставщика — скажем, хватит ли температурной коррекции, предложим исполнение с датчиком и телеметрией, приложим документы. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
