Турбинный счётчик газа РГ-Т G65–G4000: типоразмеры, DN, корпуса К1–К4, PN16 и PN100

РГ-Т — турбинный счётчик газа РАСКО Газэлектроника для ГРП, ГРС и промышленности: G65–G4000, 100–6500 м³/ч, DN 50–300, давление 1,6 и 10 МПа. Разбираем корпуса К1–К4, счётные механизмы и датчики, методику пересчёта стандартного расхода в рабочий из РЭ, таблицу типоразмеров с массой и ценами, правила монтажа и пуска.

Промышленные счётчики газа · РАСКО Газэлектроника, Арзамас

Для больших и стабильных расходов на ГРП, ГРС и в промышленности: до 6500 м³/ч, DN 50–300, давление до 10 МПа. Таблицы из РЭ, методика пересчёта расхода, цены на 19 исполнений.

от 178 120 ₽G65–G4000 · 100–6500 м³/чDN 50–300PN16 / PN1001:20–1:50

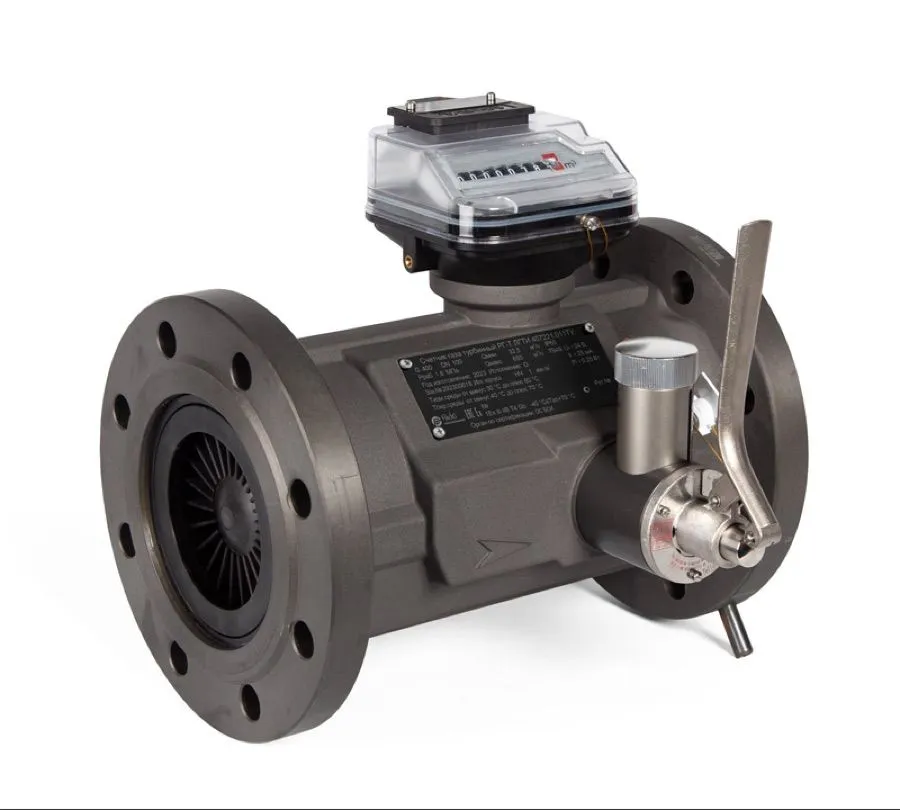

Турбинный счётчик газа РГ-Т G400 DN100 с масляным насосом

РГ-Т — турбинный счётчик газа скоростного типа: поток раскручивает алюминиевое турбинное колесо, число оборотов пропорционально прошедшему объёму, частота — расходу. Это самый распространённый прибор коммерческого учёта на объектах с большим и ровным потреблением: ГРП и ГРС, котельные от нескольких мегаватт, металлургия, стекольное и химическое производство. Завод выпускает РГ-Т в десяти типоразмерах от G65 (100 м³/ч, DN50) до G4000 (6500 м³/ч, DN300), на давление 1,6 МПа и 10 МПа.

Короткий ответ на «какой брать»: пересчитайте стандартный расход объекта в рабочий по давлению и температуре (формула ниже), найдите в таблице типоразмер, у которого Qmin–Qmax перекрывают диапазон с запасом, и выберите DN по трубе или ближайший с переходами. Если минимальный расход падает ниже 1:20–1:50 от максимального — это уже задача для ротационного счётчика. Цены — от 178 120 ₽ за G65 DN50 до 1 392 020 ₽ за G4000 DN300, комплекс с корректором ЕК270 — в отдельной статье.

Нормы и документы

ГОСТ Р 8.740-2023 — методика измерений турбинными счётчиками: прямой участок не менее 2DN до счётчика (5DN после регулятора для DN 50 и DN 200–300), после счётчика не требуется; контроль перепада давления как критерий технического состояния (РЭ раздел 8).
ТР ТС 012/2011, ГОСТ 31610.0-2019 — взрывозащищённое исполнение 1Ex ib IIB T4 Gb X, зоны категорий IIA и IIB, групп Т1–Т4; счётчик обеспечивает взрывозащиту при подключении сертифицированных корректоров.
Госреестр СИ — свидетельство об утверждении типа в блоке документов; методика поверки МП 1107/1-311229-2025, интервал между поверками 4 года, средний срок службы 12 лет.
ГОСТ 5542 — природный газ; также воздух, азот и другие неагрессивные газы. Кислород и водород — запрещены (РЭ п. 1.1). Твёрдые частицы в газе — не более 0,08 мм, иначе перед счётчиком нужен фильтр ФГ16.

Перегрузка допускается кратковременно: не более 20 % Qmax суммарно 20 минут в сутки (РЭ п. 1.2.20). Скорость подъёма давления при пуске — не более 350 мбар/с, при давлении выше 1,6 МПа запуск через перепускной канал (байпас). Резкий пуск ломает турбинное колесо — это главная причина отказов.

Корпуса К1–К4: что стоит за индексом

К1 — алюминий, PN16литой корпус DN 50–200, типоразмеры G65–G1600; самый лёгкий: DN100 — 13 кг, DN200 — 38 кг; масляный насос, СЧ- и ВЧ-датчики — по заказу

К2 — чугун и сталь, PN16чугунное литьё DN 50–200 (G65–G1600) и сварная сталь DN 250–300 (G1000–G4000); DN150 — 70 кг, DN300 — 163 кг

К3 — чугун и сталь, PN16чугун DN 50–150 (G65–G1000), сталь DN 200–300 (G650–G4000); у G65 DN50 нет гильзы температуры; фланцы исп. F для DN 250–300

К4 — PN100 (10 МПа)чугун DN 50–150 и сталь DN 200–300, фланцы ANSI 600 RF / EN 1092-1 PN100; прочность 15 МПа; DN100 — 54 кг; исполнения РГ-Т/10 — цена по запросу

Обозначение при заказе (РЭ прил. А): РГ-Т-G400-DN100-PN16-О — типоразмер, диаметр, давление (PN16 или PN100), исполнение по точности («О», «3С»…«6С», «2», «2У», «3»…«6»). Дополнительно оговариваются исполнение корпуса, тип счётного механизма (Т1 с датчиком ТВ53 или С1 / С1В с IN-S10), диапазон измерения, направление потока и масляный насос.

Как работает турбинный счётчик

Турбинный счётчик газа РГ-Т DN80: турбинное колесо и счётный механизм

Струевыпрямитель и колесо

Поток выравнивается струевыпрямителем и раскручивает алюминиевое турбинное колесо; частота вращения пропорциональна расходу, оборот — объёму. Число Рейнольдса — от 0,5·10³ до 1,5·10⁶.

Редуктор и магнитная муфта

Многоступенчатый редуктор из нержавеющей стали, латуни и пластика передаёт вращение через магнитную муфту из полости под давлением на 8-разрядный роликовый механизм, поворачиваемый на 355°.

Комплекс СГ-ЭК-Т: РГ-Т с корректором ЕК270 на КПУ

Импульсы и корректор

НЧ-датчик ТВ53 (механизм Т1) или IN-S10 (С1, С1В) отдаёт импульсы корректору ЕК270 или ТС220; контрольные герконы сигнализируют о внешнем магните. По заказу — СЧ R-300 и ВЧ-датчики ТВ, A1S, A1R.

Пересчёт расхода: методика завода

Расход объекта в проекте задан при стандартных условиях, а таблица счётчика — при рабочих. Пересчёт по РЭ (прил. Б, ГОСТ Р 8.740): для минимального расхода берут максимальное давление и минимальную температуру, для максимального — минимальное давление и максимальную температуру.

Qр = Qст · T · pс / (Tс · P)pс = 0,101325 МПа, Tс = 293,15 К; P — абсолютное давление газа (избыточное + 0,101325), T — температура газа в кельвинах (273,15 + t).

Пример из РЭ. Котельная: 2500–6000 м³/ч (ст. усл.), давление 0,4–0,6 МПа изб., газ 0…25 °С.
Qр min = 2500 · 273,15 · 0,101325 / (293,15 · 0,701325) = 336 м³/ч
Qр max = 6000 · 298,15 · 0,101325 / (293,15 · 0,501325) = 1233 м³/ч
По таблице подходит РГ-Т G1000 с диапазоном 1:20 (80–1600 м³/ч) в корпусе К1, К2 или К3.

Типоразмеры, DN и цены (PN16, розница с НДС)

Qmin зависит от заказанного диапазона: базовый 1:20, расширение до 1:30 (5 978 ₽) и 1:40 (6 710 ₽), 1:50 — по запросу; прочерк — диапазон для этого типоразмера не выпускается (РЭ табл. 1). Масса — корпус К1 / К2 по табл. Г.1, L — строительная длина. DN 250 и 300 поставляются с масляным насосом.

Типоразмер	DN	Qmax, м³/ч	Qmin при 1:50 / 1:40 / 1:30 / 1:20	L, мм · масса К1/К2, кг	РГ-Т PN16, розница с НДС
G65	50	100	— / — / — / 5	150 · 7 / 7	178 120 ₽
G100	80	160	— / — / — / 8	240 · 10 / 10	187 880 ₽
G160	80	250	— / — / — / 12,5	240 · 10 / 10	195 200 ₽
G250	80	400	8 / 10 / 13 / 20	240 · 10 / 10	202 520 ₽
G160	100	250	— / — / — / 12,5	300 · 13 / 13	242 780 ₽
G250	100	400	— / 10 / 13 / 20	300 · 13 / 13	251 930 ₽
G400	100	650	13 / 16 / 21,5 / 32,5	300 · 13 / 13	259 860 ₽
G400	150	650	— / — / — / 32,5	450 · 35 / 70	342 820 ₽
G650	150	1000	— / 25 / 33 / 50	450 · 35 / 70	353 800 ₽
G1000	150	1600	32 / 40 / 53 / 80	450 · 35 / 70	364 780 ₽
G650	200	1000	— / — / — / 50	600 · 38 / 62	660 020 ₽
G1000	200	1600	— / 40 / 53 / 80	600 · 38 / 62	683 200 ₽
G1600	200	2500	50 / 62,5 / 83 / 125	600 · 38 / 62	703 940 ₽
G1000	250	1600	— / — / — / 80	750 · — / 140	913 780 ₽ (с масл. насосом)
G1600	250	2500	— / 62,5 / 83 / 125	750 · — / 140	918 660 ₽ (с масл. насосом)
G2500	250	4000	80 / 100 / 133 / 200	750 · — / 140	924 760 ₽ (с масл. насосом)
G1600	300	2500	— / — / — / 125	900 · — / 163	1 379 820 ₽ (с масл. насосом)
G2500	300	4000	— / 100 / 133 / 200	900 · — / 163	1 385 920 ₽ (с масл. насосом)
G4000	300	6500	130 / 162,5 / 216,5 / 325	900 · — / 163	1 392 020 ₽ (с масл. насосом)

Опции: масляный насос для DN 50–200 — 24 400 ₽, исполнение 2У (±0,9 %) — 17 690 ₽. Датчики: ТВ53 — 18 910 ₽, IN-S10 — 4 270 ₽, R-300 — 10 004 ₽. Обвязка: КПУ-80/Т2 — 44 652 ₽, КПУ-100/Т2 — 50 508 ₽, КПУ-200/Т2 — 142 130 ₽, гильза датчика температуры — 3 904 ₽, катушка DN100 — 24 400 ₽. Готовые комплексы с ЕК270: СГ-ЭК-Т-400/1,6 DN80 — 390 400 ₽, с ТС220: СГ-ТК-Т-400/1,6 DN80 — 250 100 ₽.

Документы завода

PDF

Руководство по эксплуатации РГ-Т (изм. 16, 2026)1.3 МБ · табл. 1 расходы, табл. 4–5 участки и фланцы, прил. А обозначение, прил. Б методика выбора, прил. Г габариты и масса, раздел 8 контроль перепада

PDF

Свидетельство об утверждении типа СИ — РГ-Т2.4 МБ · номер в Госреестре, интервал поверки 4 года

PDF

Сертификат соответствия ТР ТС 012/2011 — РГ-Т2.2 МБ · маркировка 1Ex ib IIB T4 Gb X, срок действия

PDF

Руководство по эксплуатации комплекса СГ-ЭК5.1 МБ · табл. 2 исполнения СГ-ЭК-Т на РГ-Т, прил. Д габариты комплекса

PDF

Руководство по эксплуатации корректора ЕК2702.2 МБ · подключение датчиков ТВ53 / IN-S10, ППД

PDF

Инструкция по эксплуатации корректора ТС220468 КБ · температурная коррекция, подстановочное давление

Монтаж и пуск: что проверить

Прямой участок и труба. ≥2DN до счётчика (5DN после регулятора для DN 50 и 200–300), внутренний диаметр по табл. 4 РЭ (DN100: 97–103 мм до, 90–110 мм после), некруглость ≤3 %; ответные фланцы по табл. 5 (ГОСТ 33259 исп. В, для К3 DN 250–300 — исп. F). Стрелка на корпусе — по потоку, счётный механизм — вверх, отклонение оси ≤10°.
Вертикальный монтаж допускается сверху вниз и снизу вверх; масляный насос при этом поворачивается на 90° — оговорить при заказе. В комплексе СГ-ЭК при вертикальной установке корректор только выносной.
Перед пуском — продуть сжатым воздухом и убедиться, что колесо вращается ровно; трубопровод высушить и очистить; смонтированный счётчик не подвергать гидроиспытаниям и сварке рядом. G65 DN50 крепится болтами М16 с моментом 60 Н·м.
Пуск. Поднимать давление не быстрее 350 мбар/с; при давлении выше 1,6 МПа — через перепускной канал: сначала уравнять давление по байпасу, затем открыть запорное устройство за счётчиком до начала вращения турбины и плавно до конца.
Обслуживание. Счётчик без насоса не обслуживается; с насосом — 3–4 нажатия каждые 1–3 месяца. Ежемесячно контролировать перепад давления; счётчик неремонтируемый на объекте, ремонт — на заводе или в уполномоченном центре.

Частые ошибки при подборе

Подбор по стандартному расходу без пересчёта. При 0,6 МПа рабочий расход в 7 раз меньше стандартного — счётчик окажется на два типоразмера крупнее нужного и не увидит минимум.
Турбинный на переменную нагрузку. Диапазон 1:20 не покрывает ночной минимум котельной — нужен ротационный РГ-Р / RVG / RABO с 1:100–1:250 или расширение до 1:50 по запросу.
DN по трубе без запаса. Один типоразмер выпускается на двух DN (G250 — DN 80 и 100, G1000 — DN 150, 200, 250): выбирайте по расходу, а разницу закрывайте переходами по ГОСТ 17378 (схемы табл. Ж.2).
Не заказан датчик и гильза под корректор. Механизм Т1 идёт с ТВ53, С1/С1В — с IN-S10; гильза температуры и штуцер «P» есть на корпусе, но у G65 DN50 в корпусе К3 гильзы нет.
Резкий пуск. Открытая одним движением задвижка на давлении выше 1,6 МПа — сломанное колесо; только байпас и 350 мбар/с.

Вопросы и ответы

Какой прямой участок нужен перед РГ-Т и нужен ли после?

По РЭ п. 1.2.16 — не менее 2DN до счётчика; если перед ним стоит регулятор давления, для DN 80–150 остаётся 2DN, для DN 50 и DN 200–300 нужно 5DN. После счётчика прямой участок не требуется. Внутренний диаметр участка нормирован таблицей 4 (для DN100 — 97…103 мм), некруглость до 3 %. Готовые комплекты КПУ-xx/Т2 с местами отбора давления и температуры сделаны под эти требования.

Чем отличаются корпуса К1, К2, К3 и К4?

К1 — алюминиевый литой, DN 50–200, G65–G1600, PN16, самый лёгкий (DN100 — 13 кг). К2 — чугунный литой DN 50–200 и сварной стальной DN 250–300, PN16, типоразмеры до G4000. К3 — чугун DN 50–150 и сталь DN 200–300, PN16, без отверстий под гильзу температуры у G65 DN50. К4 — чугун и сталь на PN100 (10 МПа), фланцы ANSI 600 или EN 1092-1 PN100; счётчики РГ-Т/10 идут по запросу. Все корпуса допускают масляный насос, СЧ- и ВЧ-датчики.

Что такое исполнения О, 3С…6С и 2У и сколько они стоят?

Это классы точности. Основное «О»: ±2 % от Qmin до 0,1 Qmax и ±1 % выше. «3С»…«6С» снижают погрешность в нижней зоне до ±1,9…±1,4 %; исполнения «2»…«6» — то же при Qt = 0,2 Qmax. «2У» — ±0,9 % во всём диапазоне (+17 690 ₽). Исполнения с индексами С и У возможны только для диапазонов 1:30 и 1:20. Базовый диапазон 1:20, расширение до 1:30 — 5 978 ₽, до 1:40 — 6 710 ₽, 1:50 — по запросу.

Как пересчитать стандартный расход в рабочий, чтобы выбрать типоразмер?

По методике РЭ (прил. Б, по ГОСТ Р 8.740): Qр = Qст · (T · pс) / (Tс · P), где pс = 0,101325 МПа, Tс = 293,15 К, P — абсолютное давление газа, T — его температура в кельвинах. Для минимума берут максимальное давление и минимальную температуру, для максимума — наоборот. Пример завода: котельная 2500–6000 м³/ч при 0,4–0,6 МПа изб. и 0…25 °С даёт рабочий расход 336–1233 м³/ч — подходит РГ-Т G1000 (Qmin 80, Qmax 1600 м³/ч при 1:20).

Нужен ли масляный насос?

Штатные подшипники РГ-Т не требуют смазки в эксплуатации, и счётчик без насоса не обслуживается. Масляный насос — опция (24 400 ₽) для DN 50–200 и штатная комплектация для DN 250–300; с ним каждые 1–3 месяца делают 3–4 нажатия рычага, масло Shell Morlina S2 BL10 или минеральное до 30 сСт. При вертикальном монтаже насос поворачивают на 90°, и это оговаривается при заказе.

Как понять, что счётчик пора обслуживать?

По перепаду давления (РЭ раздел 8): при расходе от 0,2 Qmax сравнивают текущий перепад с контрольным для этих условий. До 1,2 ΔP — норма, 1,2–1,5 ΔP — контроль ежемесячно, 1,5–1,8 ΔP — планировать обслуживание, свыше 1,8 ΔP — счётчик требует обслуживания. Перепад удобно снимать корректором ЕК270 с преобразователем перепада давления; на счётчике для этого есть штуцеры до и после турбины.

Подберём РГ-Т под расход и давление объекта

Пришлите расход при стандартных условиях, давление, температуру газа и DN — пересчитаем по методике завода, предложим типоразмер, корпус, датчики и КПУ, а при необходимости комплекс с ЕК270 или ТС220. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
