ЕК270 и ТС220: какой корректор объёма газа нужен, ППД, ПТ, GSM и СОДЭК
Корректор объёма газа приводит показания счётчика к стандартным условиям. У РАСКО Газэлектроника два прибора: ЕК270 с полной коррекцией по давлению, температуре и сжимаемости и температурный ТС220. Сравниваем их по характеристикам из РЭ, считаем разницу в цене комплексов, разбираем ППД, ПТ, КМЧ, встроенный GPRS, модули МТЭК-02/03 и ПО СОДЭК.
Корректор объёма газа приводит рабочий объём, который посчитал счётчик, к стандартным условиям — 20 °С и 760 мм рт. ст. Без него поставщик газа считает объём по подстановочным коэффициентам не в пользу потребителя. У РАСКО Газэлектроника два корректора: ЕК270 измеряет давление и температуру и сам вычисляет коэффициент сжимаемости по ГОСТ 30319.2/30319.3 (Госреестр № 41978-13); ТС220 измеряет только температуру, а давление берёт подстановочным значением. Оба — взрывозащищённые, IP65, с интервалом поверки 5 лет и батареями на 5 лет и больше.
Короткий ответ: сеть среднего или высокого давления, ГРП, ГРС, промышленный узел учёта — ЕК270 (в составе комплексов СГ-ЭК); низкое давление после регулятора, где давление стабильно и договор с поставщиком допускает температурную коррекцию, — ТС220 (комплексы СГ-ТК) с экономией 140–170 тысяч рублей на комплекс. Нужна передача данных в АСД — либо ЕК270 со встроенным GPRS-модемом (280 600 ₽), либо любой корректор плюс модуль МТЭК вне взрывоопасной зоны.
Нормы и документы
- ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 — алгоритмы расчёта коэффициента сжимаемости в ЕК270 (версия ПО 1.XX — 30319.2 или константа; 2.XX — все три, включая температуры ниже −23 °С).
- ГОСТ Р 8.740-2023 — контроль состояния счётчика по перепаду давления: для этого ЕК270 комплектуется преобразователем перепада давления.
- ТР ТС 012/2011 — взрывозащита 1Ex ib IIB T4 Gb X у ЕК270, взрывозащищённое исполнение ТС220; внешние устройства во взрывоопасной зоне подключаются только через барьер искрозащиты (модули МТЭК).
- ГОСТ Р МЭК 61107 — протокол обмена по оптическому и последовательному интерфейсам; данные читает ПО СОДЭК.
ЕК270 или ТС220

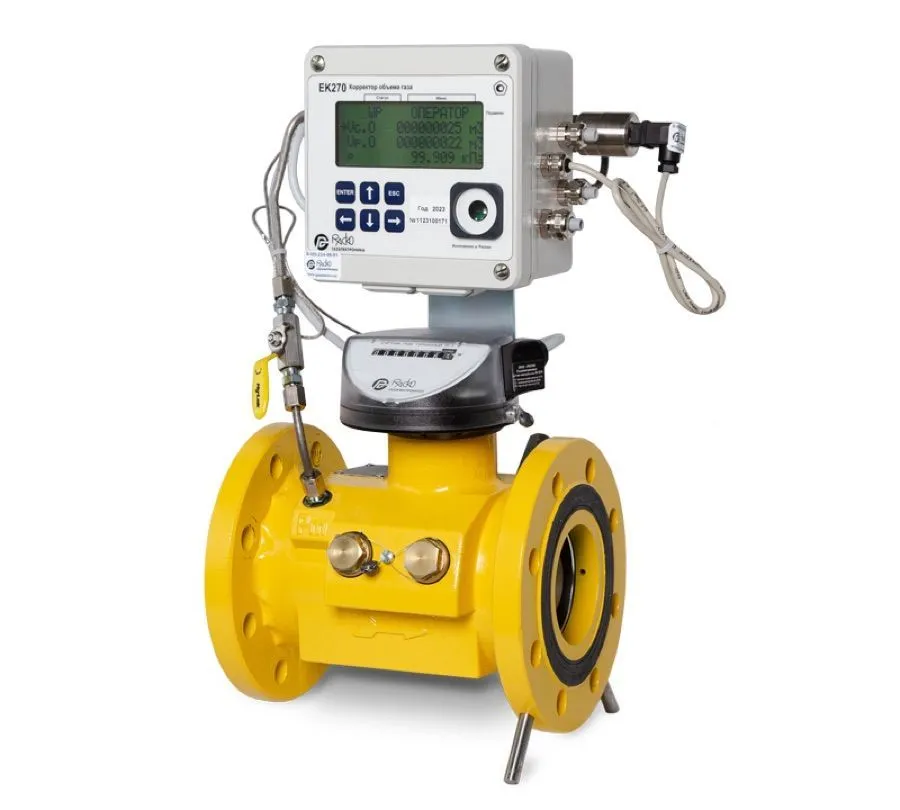

ЕК270
- встроенный датчик абсолютного давления 0,08–10 МПа (или выносной до 100 м), термопреобразователь Pt500
- коэффициент сжимаемости по ГОСТ 30319; погрешность давления ±0,35 %
- 2 импульсных входа (НЧ, СЧ, ВЧ) + сигнальный, ППД и ПТ по заказу
- RS-232/RS-485, оптопорт, встроенный GPRS-модем по заказу; 4-строчный дисплей
- 2 батареи на 5+ лет (+2 дополнительно), 200×200×102 мм, 2,8 кг
ТС220
- измеряет температуру газа (Pt500), давление и K — подстановочные значения
- 2 счётно-импульсных входа, 2 импульсных выхода
- архив более 2300 записей (час / день / месяц), просмотр на дисплее
- RS-232/RS-485 и оптический интерфейс, ГОСТ Р МЭК 61107; модуль МТЭК-03
- 1 батарея 3,6 В на 5+ лет, внешнее питание +5…9 В; −30…+60 °С
| Критерий | ЕК270 | ТС220 |
|---|---|---|
| Что измеряет | давление, температура; вычисляет K | температура; P и K подстановочные |
| Давление сети | до 10 МПа (по выбранному датчику) | стабильное, задаётся константой |
| Госреестр / поверка | № 41978-13 · 5 лет | утверждённый тип · 5 лет |
| Взрывозащита | 1Ex ib IIB T4 Gb X | взрывозащищённое исполнение |
| Входы / выходы | 2 импульсных + 1 сигнальный; импульсные и сигнальные выходы | 2 счётно-импульсных входа, 2 выхода |
| Связь | оптопорт, RS-232/RS-485, встроенный GPRS по заказу, МТЭК-02 | оптопорт, RS-232/RS-485, МТЭК-03, БПЭК-03/Т, БПЭК-04/ТС |
| Архивы | часовой, суточный на 1825 записей, 2 месячных, журналы событий | более 2300 записей, час/день/месяц |
| Питание | 2 литиевых (5+ лет, +2 опц.), внешнее | 1 литиевый 3,6 В (5+ лет), внешнее +5…9 В |
| Опции | ППД (1,6–40 кПа), ПТ окружающей среды, выносной датчик давления, GPRS | — |
| Температура среды | −40…+60 °С | −30…+60 °С |
| ПО | СОДЭК Стандарт | СОДЭК ТС / Стандарт |
Сколько экономит ТС220 на комплексе
Один и тот же счётчик с разными корректорами — розница нашего сайта с НДС. Разница — цена полной коррекции по давлению.
| Счётчик в составе | СГ-ЭК с ЕК270 | СГ-ТК с ТС220 | Разница |
|---|---|---|---|
| РГ-Р G65 DN50 | 389 424 ₽ | 222 284 ₽ | 167 140 ₽ |
| РГ-Р G160 DN80 | 493 246 ₽ | 326 106 ₽ | 167 140 ₽ |
| РГ-Р G250 DN80 | 650 382 ₽ | 483 242 ₽ | 167 140 ₽ |
| РГ-Т G65 DN50 | 376 980 ₽ | 225 700 ₽ | 151 280 ₽ |
| РГ-Т G250 DN80 | 390 400 ₽ | 250 100 ₽ | 140 300 ₽ |
| РГ-Т G400 DN100 | 447 740 ₽ | 307 440 ₽ | 140 300 ₽ |
| РГ-Т G1000 DN150 | 542 900 ₽ | 412 360 ₽ | 130 540 ₽ |
Что докупать к корректору
Передача данных: МТЭК и СОДЭК
Корректор
ЕК270 или ТС220 в узле учёта, часто во взрывоопасной зоне: пишет архивы, отдаёт их по оптопорту или RS-232/RS-485.

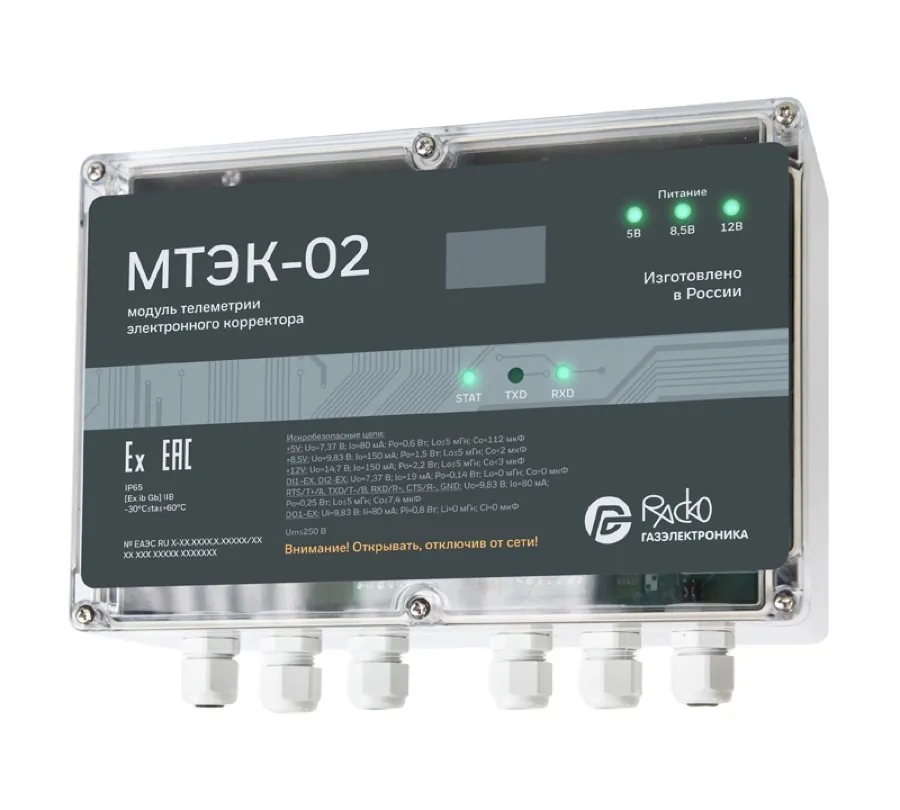

Модуль МТЭК
МТЭК-02 (для ЕК2ХХ) или МТЭК-03 (для ТС220) вне зоны: барьер искрозащиты, стабилизированное питание корректора, память, GSM/GPRS, Wi-Fi или второй RS-485; питание 85–264 В, IP65, −30…+60 °С.
СОДЭК
ПО СОДЭК Стандарт (все корректоры ЕК и ТС) или СОДЭК ТС: чтение архивов локально и дистанционно, отчёты, экспорт в Excel, контроль нештатных ситуаций; версия 8, Windows 7/10/Server 2016.
| Модуль | Состав | Розница с НДС |
|---|---|---|
| МТЭК-02 (RS-232/RS-485) для ЕК2ХХ | RS-232/RS-485, питание и барьер искрозащиты | 50 874 ₽ |
| МТЭК-02 с Wi-Fi модулем для ЕК2ХХ | + Wi-Fi | 56 364 ₽ |
| МТЭК-02 с GSM/GPRS модемом для ЕК2ХХ | + GSM/GPRS | 99 918 ₽ |
| МТЭК-02 с GSM/GPRS модемом и Wi-Fi для ЕК2ХХ | + GSM/GPRS + Wi-Fi | 101 016 ₽ |
| МТЭК-02 с GSM/GPRS модемом и доп. RS-232/RS-485 для ЕК2ХХ | + GSM/GPRS + второй RS-232/RS-485 | 122 366 ₽ |
| МТЭК-02 с доп. интерфейсом RS-232/RS-485 для ЕК2ХХ | + второй RS-232/RS-485 | 72 224 ₽ |
| МТЭК-03 (RS-232/RS-485) для ТС220 | для ТС220: RS-232/RS-485, питание, барьер | 21 960 ₽ |
| МТЭК-03 с Wi-Fi модулем для ТС220 | для ТС220: + Wi-Fi | 26 596 ₽ |
| МТЭК-03 с GSM/GPRS модемом для ТС220 | для ТС220: + GSM/GPRS | 31 476 ₽ |
| МТЭК-03 с доп. интерфейсом RS-232/RS-485 для ТС220 | для ТС220: + второй RS-232/RS-485 | 30 134 ₽ |
Документы завода
Монтаж и ввод в эксплуатацию
- Место. Корректор ставится на счётчик через КМЧ или выносится на стену/кронштейн; датчик давления ЕК270 может быть вынесен на трубу (до 100 м), длины кабеля ПТ и импульсных трубок оговариваются при заказе. Гильза температуры — на счётчике или на трубопроводе по прил. Л РЭ СГ-ЭК.
- Заземление. Корпус ЕК270 заземляется шиной не менее 4 мм² через болт М6 на левой стороне корпуса.
- Взрывоопасная зона. К корректору подключают только устройства с сертифицированными искробезопасными цепями или через барьер искрозащиты — МТЭК-02 / МТЭК-03; сам МТЭК стоит вне зоны.
- Параметризация. Состав газа, подстановочные значения, диапазоны и коэффициенты датчиков вводятся при пуске; калибровочный замок ЕК270 внутри корпуса пломбируется навесной пломбой, замок поставщика газа — кодом.
- IP65 сохраняется только с кабельными вводами с заглушками или кабелями; ЕК270 без модема допускает подключение ко второму интерфейсу только одного устройства.
Частые ошибки
- ТС220 на среднем давлении. Подстановочное давление не отражает реальное — поставщик не примет учёт; на сетях после ГРП с меняющимся давлением нужен ЕК270.
- Датчик давления «на вырост». Преобразователь 2,8–10 МПа на сети 0,3 МПа даёт погрешность и не проходит согласование — выбирайте диапазон под рабочее давление.
- Нет модуля связи в проекте. Дооснащение во взрывоопасной зоне — отдельный проект; закладывайте МТЭК или ЕК270 с GPRS сразу.
- Забытый КМЧ. Корректор без комплекта монтажных частей под конкретный счётчик не установить — тип счётчика и наличие НЧ-датчика указываются в заказе.
- Просроченные батареи. Корректор предупреждает за 3 месяца; при разряде теряется работа узла, а не данные — но лучше менять планово при поверке.
Вопросы и ответы
Чем ЕК270 отличается от ТС220 и когда достаточно ТС220?
ЕК270 измеряет давление и температуру газа и вычисляет коэффициент сжимаемости по ГОСТ 30319 — это полная коррекция (PTZ) для сетей любого давления до 10 МПа. ТС220 измеряет только температуру, а давление и коэффициент сжимаемости берёт подстановочными значениями — это температурная коррекция для узлов с известным стабильным давлением, как правило после регулятора на низком давлении. Что принимать к коммерческому учёту, решает поставщик газа по условиям договора и проекта; по цене ТС220 (38 430 ₽) втрое доступнее ЕК270 (192 150 ₽), а комплекс с ним дешевле на 140–170 тысяч.
Что такое ППД и ПТ и зачем их заказывать?
ППД — внешний преобразователь перепада давления с вентильным блоком, ставится на корпус ЕК270 и измеряет падение давления на счётчике (пределы от 1,6 до 40 кПа). По нему корректор контролирует состояние счётчика по ГОСТ Р 8.740 (раздел 8 РЭ РГ-Т). ПТ — дополнительный термопреобразователь температуры окружающей среды, нужен для диагностики и для методик, где учитывается температура среды. Оба — по заказу: ППД с КМЧ — 63 440 ₽, ПТ — 7 076 ₽.
Как ЕК270 передаёт данные поставщику газа?
Три пути. Оптический интерфейс — считывание на месте через КА/О-USB (4 514 ₽) в СОДЭК. Проводной RS-232/RS-485 — через модуль телеметрии МТЭК-02, который стоит вне взрывоопасной зоны, содержит барьер искрозащиты, питает корректор и передаёт данные по GSM/GPRS, Wi-Fi или RS-485 в АСД. Встроенный GPRS-модем — исполнение ЕК270 со встроенным модемом (280 600 ₽): передача по TCP/IP с выносной антенной, питание от четырёх батарей.
Сколько служат батареи и как их менять?
ЕК270: два литиевых элемента со сроком службы более 5 лет в стандартном режиме; можно установить ещё два и продлить срок, замена — без нарушения калибровочной пломбы. Корректор предупреждает, когда ресурса остаётся меньше 3 месяцев. ТС220: один литиевый модуль 3,6 В, не менее 5 лет, замена без потери данных. Оба корректора допускают внешнее питание — от МТЭК/БПЭК или источника +5…9 В у ТС220.
Какие архивы ведёт корректор и что смотрит инспектор?
ЕК270: интервальный (часовой) архив, суточный на 1825 записей, два месячных (показания и максимумы/минимумы), журналы событий и вмешательств; ТС220 — более 2300 записей с интервалом час, день или месяц плюс статусы. Инспектор смотрит стандартный объём Vс, рабочий V, давление, температуру, коэффициент коррекции и журнал вмешательств — всё это выгружает СОДЭК Стандарт (для ЕК) или СОДЭК ТС.
Можно ли поставить ЕК270 на уже установленный счётчик?
Да: корректор поставляется отдельно с комплектом монтажных частей под конкретный счётчик — для RVG, RABO, TRZ, СГ и РГ-Р КМЧ стоит 15 250 ₽, для РГ-Т с НЧ-датчиком — 24 522 ₽. На счётчике должны быть штуцер отбора давления и гильза под термопреобразователь; датчик давления можно вынести на трубу (до 100 м), корректор — на стену. После монтажа комплекс параметрируется и пломбируется поставщиком газа.
Подберём корректор и связь под требования поставщика газа
Назовите счётчик, давление сети и как поставщик хочет получать данные — предложим ЕК270 или ТС220 с КМЧ, ППД, модулем МТЭК или встроенным GPRS и ПО СОДЭК, приложим документы для согласования. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
