Модуль телеметрии МТЭК стоит вне взрывоопасной зоны: питает корректор, работает барьером искрозащиты [Ex ib Gb] IIB и отдаёт архивы по RS-232/RS-485, GSM/GPRS или Wi-Fi. Разбираем МТЭК-02 для ЕК270 и МТЭК-03 для ТС220, три способа съёма данных (оптопорт, встроенный модем ЕК270, МТЭК), кабели и адаптеры, СОДЭК Стандарт и ТС, настройку по РЭ и цены на 21 позицию.
Модуль телеметрии МТЭК — это блок вне взрывоопасной зоны, который питает корректор объёма газа стабилизированным напряжением, гальванически развязывает его цепи, ограничивает ток и напряжение на линии (барьер искрозащиты [Ex ib Gb] IIB) и отдаёт данные наружу по RS-232/RS-485, GSM/GPRS или Wi-Fi. МТЭК-02 работает с корректорами ЕК260/270/280/290, МТЭК-03 — с ТС220. Обработка данных — в заводском ПО СОДЭК, либо в АСД поставщика газа по протоколам ГОСТ IEC 61107 и Modbus.
Короткий ответ: диспетчеризация ЕК270 в составе СГ-ЭК — МТЭК-02 с GSM/GPRS (99 918 ₽) или с доп. RS-232/RS-485 (72 224 ₽) в проводную АСД предприятия; ТС220 в СГ-ТК — МТЭК-03 с GSM (31 476 ₽); узел без 220 В — ЕК270 со встроенным GSM-модемом (280 600 ₽, автономно 2,5 года); съём на месте раз в месяц — оптический адаптер КА/О-USB (4 514 ₽) и СОДЭК.
Нормы и документы
- ГОСТ 31610.0, ГОСТ 31610.11-2014 — МТЭК как связанное взрывозащищённое оборудование с искробезопасными цепями уровня «ib» подгруппы IIB; параметры цепей — в табл. 2 РЭ (например, «+8.5V»: 9,83 В, 150 мА, 1,5 Вт). Оборудование, подключаемое к искробезопасным цепям, должно отвечать тому же стандарту.
- ТР ТС 012/2011 — декларации на МТЭК-02 и МТЭК-03; взрывозащита корректора ЕК270 1Ex ib IIB T4 Gb X. РЭ ЕК270 п. 1.6.3: МТЭК-02 — рекомендуемый для ЕК270 искробезопасный источник питания и блок передачи данных.
- ГОСТ IEC 61107-2011, Modbus — протоколы проводного интерфейса корректора (300–19200 бод); оптопорт по ГОСТ IEC 61107 стартует на 300 бод.
- ГОСТ 31610.17-2012, ПУЭ — обслуживание модуля; работы с сетью 220 В — только квалифицированным персоналом при снятом питании.
Где что стоит
- счётчик РГ-Р / РГ-Т / RVG / RABO
- корректор ЕК270 или ТС220 (1Ex ib IIB T4 Gb X, батареи 5+ лет)
- ППД, датчики импульсов, ПТ
- экранированный кабель МТЭК ≥0,25 мм², экран на EMC-ввод корректора
- МТЭК-02 / МТЭК-03: барьер искрозащиты + питание корректора + модули связи
- сеть 85–264 В, 5–10 Вт
- GSM-антенна на SMA, две SIM разных операторов
- ПК с СОДЭК или сервер АСД по RS-485 / Wi-Fi / GPRS
МТЭК-02 или МТЭК-03

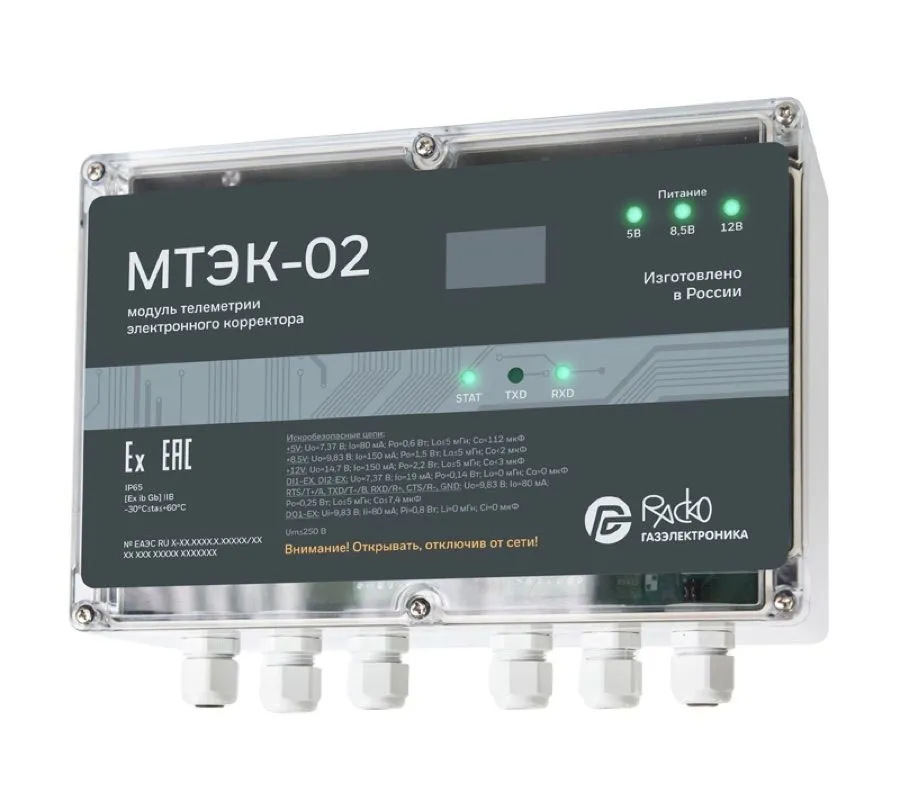

МТЭК-02
- интерфейс к корректору RS-422, изоляция 1500 В; питание корректора +8,5 В / +12 В 100 мА, порта +5 В 50 мА
- два слота расширения: GSM, Wi-Fi, RS-232/RS-485 — три канала параллельно
- вход внешнего питания +6…36 В с автопереключением на больший источник
- 10 Вт, 240×185×90 мм, 1 кг, FLASH 16 Мб

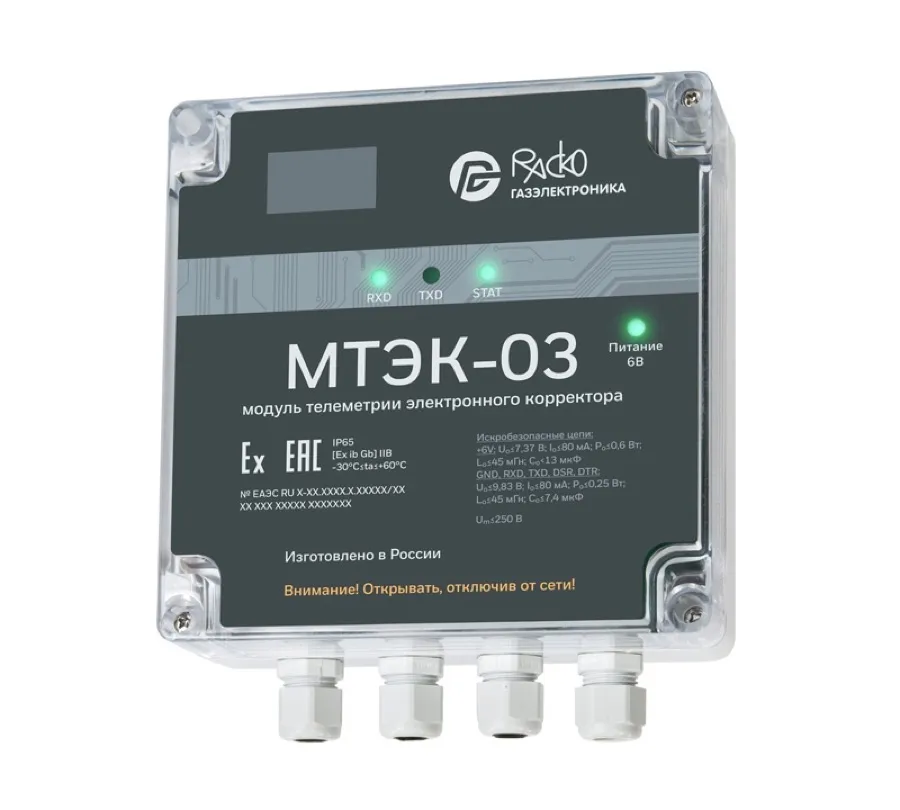

МТЭК-03
- интерфейс к корректору RS-232, изоляция 1500 В; питание корректора +6 В 50 мА
- один слот расширения: GSM, Wi-Fi или RS-232/RS-485 — два канала параллельно
- ИЭ ТС220 п. 11: внешнее питание в зоне — только через МТЭК-03 как барьер искрозащиты
- 5 Вт, 160×185×90 мм, 0,7 кг, FLASH 16 Мб
| Характеристика | МТЭК-02 | МТЭК-03 |
|---|---|---|
| Корректор | ЕК260, ЕК270, ЕК280, ЕК290 | ТС220 |
| Интерфейс к корректору | RS-422 (гальв. изолированный) | RS-232 (гальв. изолированный) |
| Питание корректора | +8,5 В 100 мА / +12 В 100 мА; порт +5 В 50 мА | +6 В 50 мА |
| Интерфейс наружу (COM) | RS-232 / RS-485, по умолчанию 19200 бод, 8-n-1 | |
| Модули расширения | 2 слота: GSM, Wi-Fi, RS-232/RS-485 | 1 слот: GSM, Wi-Fi или RS-232/RS-485 |
| Каналов одновременно | 3 | 2 |
| Сеть / мощность | 85–264 В, 10 Вт; +U Ext 6–36 В | 85–264 В, 5 Вт |
| Корпус, масса | 240×185×90 мм, ≤1 кг | 160×185×90 мм, ≤0,7 кг |
| Взрывозащита | [Ex ib Gb] IIB; установка только вне взрывоопасной зоны | |
| IP, температура, ресурс | IP65; −30…+60 °С; срок службы 10 лет, наработка на отказ 10 000 ч | |
Три способа получить данные с корректора
Оптопорт + СОДЭК
Магнитная головка КА/О-USB на окно оптического интерфейса, ноутбук с СОДЭК: чтение архива и параметров по ГОСТ IEC 61107. Батарея корректора не тратится на модем, 220 В не нужно.

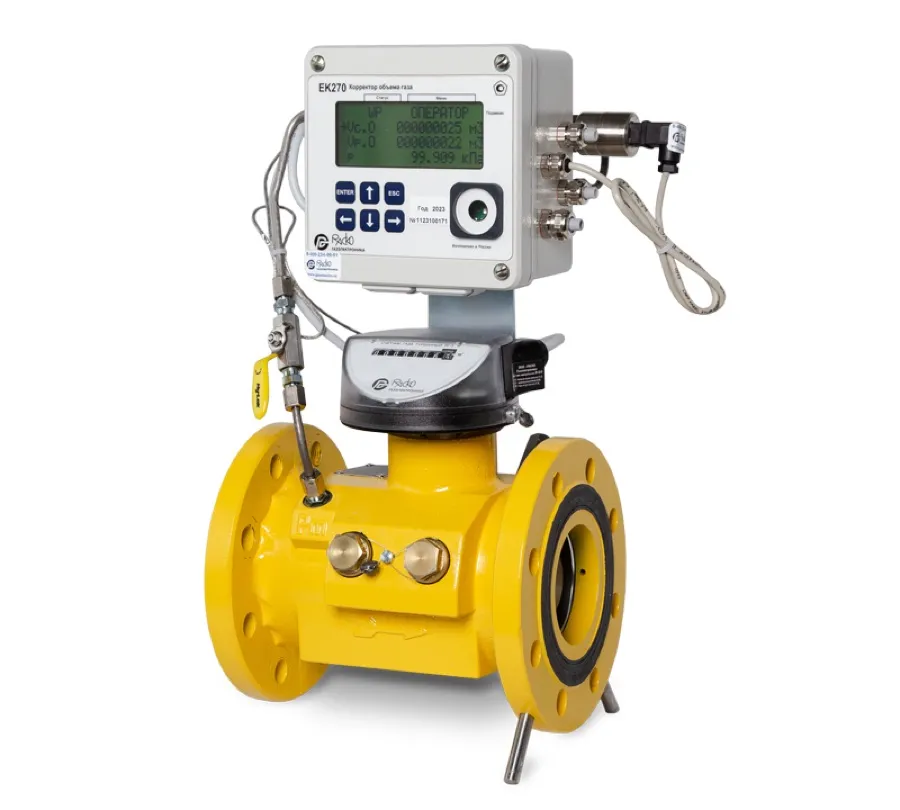

ЕК270 со встроенным модемом
Плата модема (Акситех) на своих двух батареях 2,5 года: один сеанс в сутки, архивы на FTP/TCP-IP, две mini-SIM, выносная антенна. Занимает интерфейс 2 — второе устройство не подключить.
МТЭК-02 / МТЭК-03
Корректор на внешнем питании, опрос в любое время, до трёх каналов сразу: RS-485 в АСД завода, GSM в диспетчерскую поставщика, Wi-Fi для обходчика. Две SIM с резервированием.
Как работает канал связи
Корректор в зоне
ЕК270 или ТС220 переключён на интерфейс 2 (RS-485 у ЕК270, PИнт2 = 5; RS-232/485 у ТС220 — из СОДЭК). Архивы: интервальный до 12 месяцев, суточный 1825 записей, месячные 60 месяцев у ЕК270; более 2300 записей у ТС220.
МТЭК вне зоны
По кабелю до 50 м модуль питает корректор и его порт, изолирует цепи и ретранслирует запросы: COM → RS-232/485, слот 1–2 → GSM (CSD/GPRS/FTP) или Wi-Fi. Клеммы Х3/Х4 — данные, Х1 — сеть.
СОДЭК или АСД
СОДЭК читает по COM напрямую, по Wi-Fi/GPRS — через виртуальный COM-порт (HW VSP); АСД поставщика — по Modbus/IEC 61107. Модуль сам выкладывает архивы на FTP по расписанию.
Цены МТЭК-02 для ЕК270 (розница с НДС)
| Исполнение | Каналы наружу | Розница с НДС |
|---|---|---|
| МТЭК-02 базовый | RS-232/RS-485 (основной порт COM) | 50 874 ₽ |
| МТЭК-02 + Wi-Fi | COM + Wi-Fi | 56 364 ₽ |
| МТЭК-02 + доп. RS-232/RS-485 | COM + второй RS-232/RS-485 | 72 224 ₽ |
| МТЭК-02 + RS-232/RS-485 + Wi-Fi | COM + RS + Wi-Fi (три канала параллельно) | 77 714 ₽ |
| МТЭК-02 + GSM/GPRS | COM + GSM (CSD, GPRS, FTP по расписанию) | 99 918 ₽ |
| МТЭК-02 + GSM + Wi-Fi | COM + GSM + Wi-Fi | 101 016 ₽ |
| МТЭК-02 + GSM + доп. RS-232/RS-485 | COM + GSM + RS (АСД по проводу и резерв по GSM) | 122 366 ₽ |
Цены МТЭК-03 для ТС220
| Исполнение | Каналы наружу | Розница с НДС |
|---|---|---|
| МТЭК-03 базовый | RS-232/RS-485 (основной порт COM) | 21 960 ₽ |
| МТЭК-03 + Wi-Fi | COM + Wi-Fi | 26 596 ₽ |
| МТЭК-03 + доп. RS-232/RS-485 | COM + второй RS-232/RS-485 | 30 134 ₽ |
| МТЭК-03 + GSM/GPRS | COM + GSM (CSD, GPRS) | 31 476 ₽ |
Кабели, адаптеры, ПО и корректоры
| Позиция | Для чего | Розница с НДС |
|---|---|---|
| Кабель МТЭК-02, 20 м | МТЭК-02 или БПЭК-02/М → ЕК270; заказные длины 5–50 м | 9 699 ₽ |
| Кабель МТЭК-03, 20 м | МТЭК-03 или БПЭК-03 → ТС220 | 8 784 ₽ |
| Оптический адаптер КА/О-USB | считывание на месте: оптопорт корректора → USB ноутбука, 1,8 м | 4 514 ₽ |
| Кабель-адаптер КА/К, 2 м | проводной интерфейс корректора → COM-порт ПК | 2 806 ₽ |
| Кабель-адаптер КА/М, 2 м | проводной интерфейс корректора → внешний GSM-модем | 2 806 ₽ |
| ПО СОДЭК Стандарт | все корректоры ЕК и ТС; USB-ключ, версия 8 | 7 900 ₽ |
| ПО СОДЭК ТС | только ТС210/215/220; общий дистрибутив, редакция по ключу | 3 700 ₽ |
| ЕК270 со встроенным GSM-модемом | без МТЭК: TCP/IP и FTP, выносная антенна, 2 SIM | 280 600 ₽ |
| ЕК270 базовый | RS-232/RS-485 + оптопорт, под МТЭК-02 | 192 150 ₽ |
| ТС220 | RS-232/RS-485 + оптопорт, под МТЭК-03 | 38 430 ₽ |
Документы завода
Монтаж и настройка
- Место. МТЭК — на стену во взрывобезопасной зоне (комплект крепления в поставке), крышка закрыта, кабельные вводы с заглушками или втулками — иначе IP65 не обеспечивается.
- Кабель. Экранированный, жилы ≥0,25 мм² (сеть ≥0,75 мм²), экран на корпус ввода EMC корректора со всех сторон; кабели жёстко закреплены во вводах. Монтаж — при снятом 220 В.
- Корректор. ЕК270: PИнт2 = 5, TИнт2 = 2 (RS-485), 19200 бод, окно передачи ИП3 00:00–23:59 (РЭ п. 1.6.3). ТС220: тип интерфейса переключается из СОДЭК.
- Модуль. Настройки портов заводские (19200, 8-n-1); изменение — «Параметризация МТЭК» в СОДЭК 8.1+. GSM: перемычка питания «3,8V», SIM ставить при снятом питании, основная — в SLOT1. Wi-Fi: перемычка «3,3V», SSID/пароль/URL/порт во вкладке «Интерфейсы», затем убрать перемычку DEFAULT.
- RS-485. На модуле расширения есть перемычка терминатора 120 Ом — ставить на конце линии. Схемы подключения оборудования — приложение Б РЭ.
- Пломбы. Винты платы модуля пломбируются заводом; корректор пломбируется поставщиком газа после настройки.
Частые ошибки
- Модем или блок питания прямо на корректор в зоне. Нарушение ГОСТ 31610.11 и потеря взрывозащиты узла; приёмка поставщиком газа не пройдёт. Только через МТЭК или встроенный модем.
- МТЭК-03 к ЕК270. Не подходит: у ЕК270 интерфейс RS-422 и питание +8,5/+12 В, у ТС220 — RS-232 и +6 В. Модуль выбирается по корректору.
- Встроенный модем + второе устройство на интерфейс 2. Невозможно — модем занимает проводной интерфейс ЕК270. Нужен RS-485 в АСД — берите МТЭК-02 с доп. RS-232/RS-485.
- Ежечасный опрос ЕК270 со встроенным модемом. Ресурс платы рассчитан на один сеанс в сутки и 90 минут связи в месяц; корректор предупредит сообщением о снижении ресурса батареи. Для частых опросов — внешнее питание через МТЭК.
- Ждать, что СОДЭК сам «увидит» Wi-Fi. Нужен виртуальный COM-порт (п. 6.6 РЭ) и совпадение скорости/формата на корректоре, модуле и ПК.
Вопросы и ответы
Зачем нужен МТЭК, если у ЕК270 есть RS-232/RS-485?
Корректор стоит во взрывоопасной зоне, а модем, компьютер и блок питания — нет. По ГОСТ 31610.11 внешнее оборудование подключают к нему только через барьер искрозащиты. МТЭК-02 — это связанное взрывозащищённое оборудование [Ex ib Gb] IIB: он ограничивает напряжение и ток на линии, гальванически развязывает цепи (прочность изоляции 1500 В), питает корректор стабилизированными +8,5/+12 В и его порт +5 В, а наружу отдаёт RS-232/RS-485, GSM или Wi-Fi. Без него корректор живёт на батареях и отдаёт архив только оптопортом.
МТЭК-02 или МТЭК-03 — как не перепутать?
По корректору. МТЭК-02 (50 874 ₽) работает с ЕК260, ЕК270, ЕК280, ЕК290: интерфейс к корректору RS-422, два слота под модули расширения, три канала параллельно, 10 Вт, корпус 240×185×90 мм, 1 кг. МТЭК-03 (21 960 ₽) — только для ТС220: RS-232 к корректору, один слот, два канала, 5 Вт, корпус 160×185×90 мм, 0,7 кг. Питание обоих 85–264 В, IP65, −30…+60 °С, срок службы 10 лет.
ЕК270 со встроенным GSM-модемом или ЕК270 + МТЭК-02 с GSM?
Встроенный модем (280 600 ₽) дешевле связки (ЕК270 192 150 ₽ + МТЭК-02 GSM 99 918 ₽ + кабель) и не требует 220 В на узле: плата модема питается от двух своих батарей 2,5 года при одном сеансе в сутки, две SIM, TCP/IP и FTP. Но он занимает проводной интерфейс 2 корректора — второе устройство к нему уже не подключить, а частые опросы сажают батарею. МТЭК-02 нужен, когда есть сеть 220 В и требуется внешнее питание корректора, опрос по запросу в любое время, RS-485 в АСД предприятия плюс резервный GSM, или два оператора связи с резервированием.
Какой кабель и на какое расстояние?
Экранированный кабель сечением жил не менее 0,25 мм², экран на корпус кабельного ввода EMC корректора, максимум 2,5 мм². Штатный кабель МТЭК-02 20 м — 9 699 ₽; в обозначении модуля по приложению Г РЭ длина кодируется 05/10/20/30/40/50 м (пример завода MTEK-02 EK40-WF2-3G2 — кабель 40 м к ЕК, модули Wi-Fi и GSM). Настройки порта по умолчанию: 19200 бод, 8-n-1, RS-232 на COM; менять — программой «Параметризация МТЭК» из СОДЭК 8.1 и выше.
Что такое СОДЭК и обязательно ли его покупать?
СОДЭК — заводская программа сбора и анализа данных корректоров РАСКО: считывание архивов локально и дистанционно (в том числе по расписанию), чтение и запись параметров, отчёты, контроль нештатных ситуаций, экспорт в Office, «таймеры событий» качества работы узла. Редакции «Стандарт» (7 900 ₽, все ЕК и ТС) и «ТС» (3 700 ₽, только ТС) на одном дистрибутиве, выбор — USB-ключом. Без СОДЭК корректор всё равно отдаёт данные по ГОСТ IEC 61107 и Modbus — поставщики газа и интеграторы АСД читают его своими системами, но параметризация МТЭК и удобный разбор архива — только в СОДЭК.
Как подключить Wi-Fi или GPRS к СОДЭК на компьютере?
Через виртуальный COM-порт: по РЭ (п. 6.6) ставится HW Virtual Serial Port, для GPRS включается режим TCP Server с адресом 0.0.0.0, для Wi-Fi указывается IP и порт, заданные в модуле. В самом МТЭК настройки Wi-Fi (SSID, пароль, URL, порт) вводятся во вкладке «Интерфейсы» при снятой перемычке DEFAULT. Для GSM в режиме GPRS предусмотрена автоматическая отправка архивов на FTP-сервер по расписанию — сервер ничего не опрашивает, модуль сам выкладывает файлы.
Подберём телеметрию под ваш узел и требования поставщика газа
Скажите, какой корректор стоит или планируется, есть ли 220 В на узле, куда нужно передавать данные — в диспетчерскую поставщика, в АСД предприятия или на ноутбук обходчика. Предложим МТЭК с нужными модулями, кабель нужной длины, адаптеры и СОДЭК. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону.
