Измерительный комплекс СГ-ЭК: как подобрать по расходу и давлению
СГ-ЭК — узел коммерческого учёта газа завода РАСКО Газэлектроника: счётчик РГ-Р, РГ-Т, RABO, RVG или СГ с корректором ЕК270. Разбираем, как выбрать базу по расходу и давлению, читаем обозначение, приводим таблицы Qmax/Qmin из руководства по эксплуатации, цены на 62 исполнения, документы завода и требования к монтажу по ГОСТ Р 8.740.
СГ-ЭК — комплекс для измерения количества газа завода «РАСКО Газэлектроника»: промышленный счётчик газа и электронный корректор объёма ЕК270, который по измеренным давлению и температуре приводит рабочий объём к стандартным условиям (ГОСТ 2939-63) с расчётом коэффициента сжимаемости по ГОСТ 30319.2-2015. Именно такой узел принимает поставщик газа для коммерческого учёта на котельных, ГРП, ГРС и промышленных объектах: комплекс внесён в Госреестр СИ № 55820-13, межповерочный интервал 5 лет, взрывозащита 1Ex ib IIB T4 Gb X.
Короткий ответ на вопрос «какой брать»: определите максимальный и минимальный расход при рабочих условиях, рабочее давление на месте установки и диаметр газопровода. Малые и переменные расходы (котельная, цех) — СГ-ЭК-Р на ротационном РГ-Р с диапазоном до 1:250; большие стабильные расходы (ГРП, магистраль) — СГ-ЭК-Т на турбинном РГ-Т, DN до 300 и 6500 м³/ч. Давление до 1,6 МПа закрывают все базы, до 7,5 МПа — СГ75, до 10 МПа — РГ-Т исполнения /10. Ниже — таблицы подбора из руководства по эксплуатации и полные цены.
Что говорят нормы и документы
- ГОСТ Р 8.740-2023 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счётчиков» — требования к прямым участкам, местам отбора давления и температуры, контролю перепада давления на счётчике. Комплекты прямых участков КПУ-СГ-ЭК выполнены под него.
- ГОСТ 2939-63 — стандартные условия для приведения объёма (20 °С, 760 мм рт. ст.); ГОСТ 30319.2-2015 / 30319.3-2015, ГОСТ Р 70927-2023 — расчёт коэффициента сжимаемости в корректоре (версия ПО 2.XX).
- ТР ТС 012/2011, ПУЭ гл. 7.3, ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014 — взрывозащищённое исполнение «1Ex ib IIB T4 Gb X»; сертификат соответствия на комплекс — в блоке документов ниже.
- ГОСТ 5542-2014 — природный газ; кроме него комплекс измеряет воздух, азот, аргон и другие неагрессивные сухие газы. Кислород — запрещён (РЭ п. 1.2).
Пять баз комплекса: что выбрать
СГ-ЭК-Р на РГ-Р
СГ-ЭК-Т на РГ-Т
СГ-ЭК-Р на RABO / RVG
СГ-ЭК-Т на СГ
Ротационный (СГ-ЭК-Р) — когда расход мал или гуляет
- диапазон измерения до 1:250 у РГ-Р и RABO/RVG исп. Б: один комплекс покрывает и ночной минимум, и пиковую нагрузку;
- порог чувствительности РГ-Р — 0,08–1 м³/ч; прямые участки перед счётчиком не требуются;
- рабочее давление 0,001–1,6 МПа; DN 32–200, Qmax до 1600 м³/ч;
- вертикальный монтаж допустим; корректор ставится на счётчик или выносится на стену.

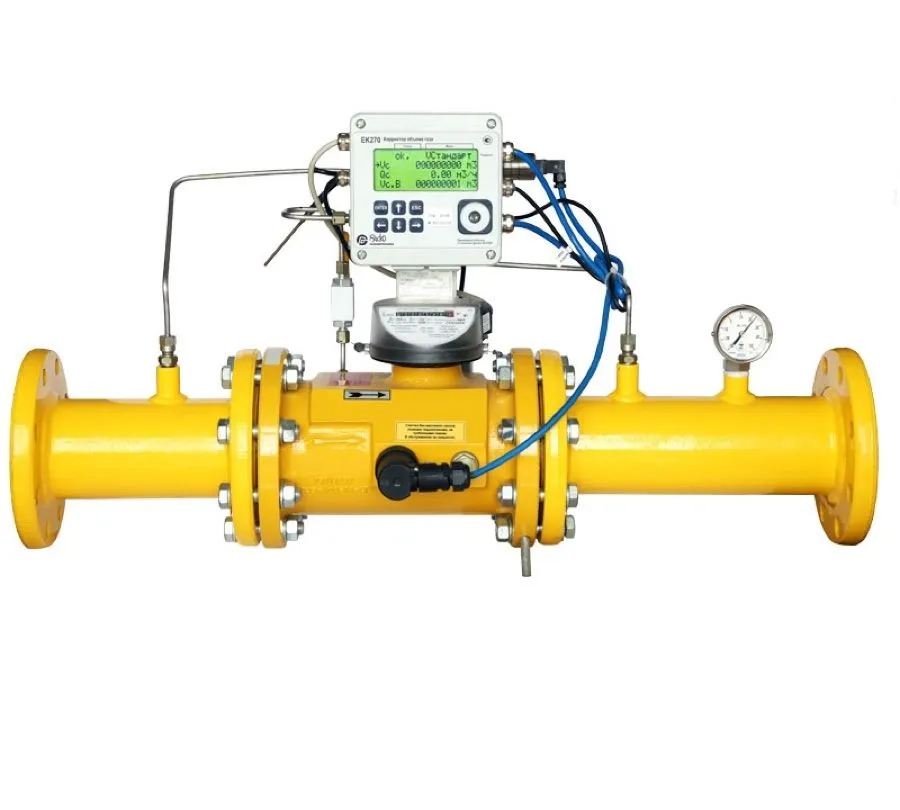

Турбинный (СГ-ЭК-Т) — когда расход большой и стабильный

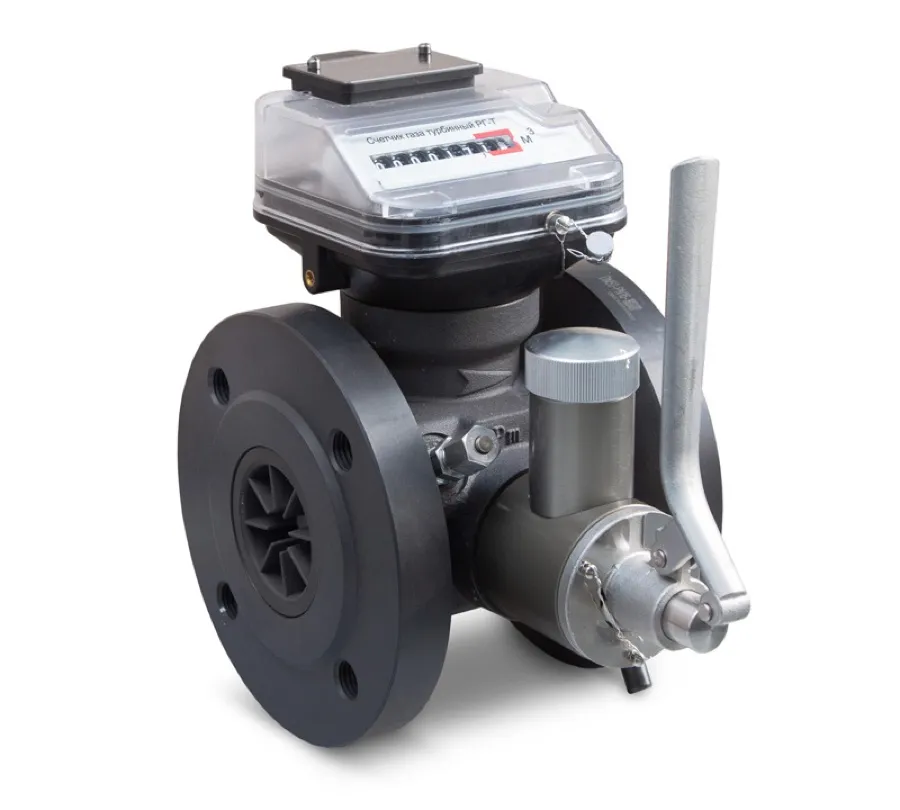

- РГ-Т: DN 50–300, Qmax 100–6500 м³/ч, диапазон 1:20 базовый, 1:30 / 1:40 / 1:50 — опции расширения;
- рабочее давление 0,0016–10 МПа (исполнения /1,6 и /10), СГ75 — до 7,5 МПа;
- перед счётчиком прямой участок не менее 2DN (после регулятора — 5DN для DN 50 и 200–300); после счётчика не требуется;
- при вертикальном монтаже — только выносной монтаж корректора; DN 250–300 комплектуются масляным насосом.
Как читать обозначение
Пример из руководства: СГ-ЭК-Т-1,0-1600/1,6. Каждая часть кода отвечает за свой параметр подбора:
Выбор исполнения по давлению корректора: рабочее избыточное давление плюс атмосферное должно попадать в верхнюю половину диапазона преобразователя. Для сетей 0,3 МПа берут 0,15–0,75 (код 0,75), для 0,6 МПа — 0,2–1,0 (код 1,0), для 1,2 МПа — 0,4–2,0 (код 2,0). На цену завода это не влияет — в наших карточках исполнение по давлению уточняется при заказе.
Из чего состоит комплекс и как он работает
Счётчик считает рабочий объём
Ротор или турбина вращаются пропорционально прошедшему газу; датчик импульсов передаёт объём Vр в корректор (коэффициент 0,1 / 1 / 10 имп/м³ по типоразмеру).

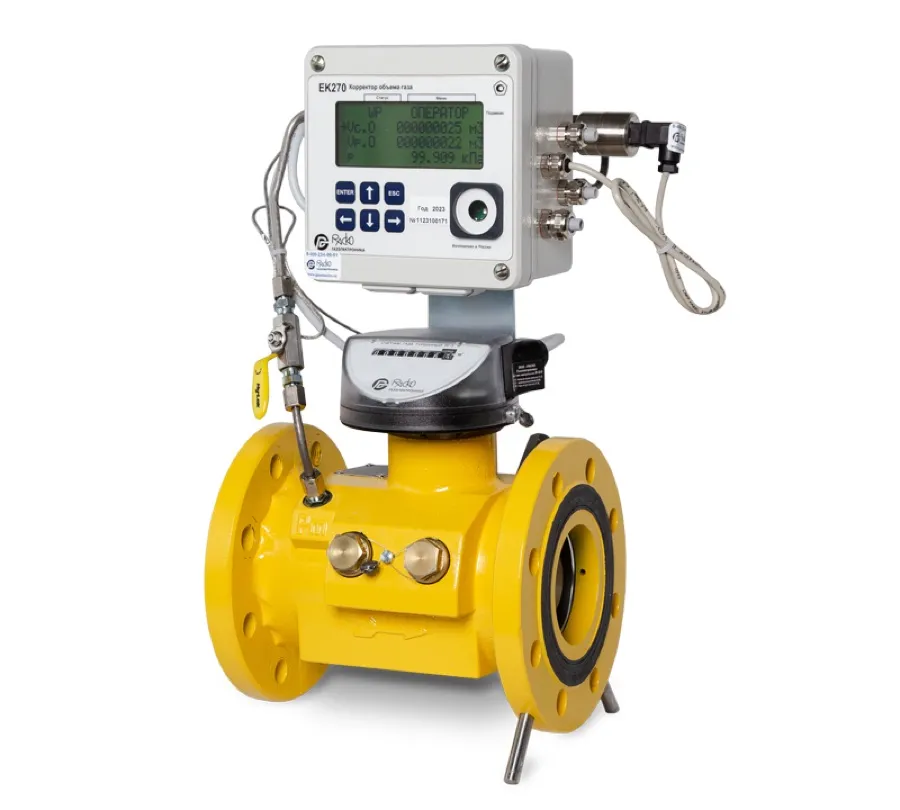

Корректор измеряет p и T
Каждый цикл опроса ЕК270 берёт давление и температуру газа, вычисляет коэффициент сжимаемости K и приводит объём к стандартным условиям: Vс = Vр · (Pр/Pс) · (Tс/Tр) / K.
Архив и передача
Стандартный объём, расходы, давление, температура, максимумы за месяц и события пишутся в архив; по RS-232/RS-485, оптопорту или GSM данные уходят в СОДЭК и системы АСД поставщика газа.
Подбор по расходу: таблицы из РЭ
Qmin зависит от заказанного диапазона измерения: у РГ-Р бесплатно расширяется до 1:160, за доплату — 1:200 и 1:250 (7 320 ₽ и 9 150 ₽); у РГ-Т базовый 1:20, расширение до 1:30 и 1:40 — 5 978 ₽ и 6 710 ₽. В таблицах — крайние значения по РЭ СГ-ЭК (табл. 4 и 2), цены — на комплекс с ЕК270 в базовой комплектации, розница с НДС.
| Qmax, м³/ч | DN, мм | Qmin, м³/ч (диапазон) | Qmin при 1:30 | Комплекс на РГ-Р |
|---|---|---|---|---|
| 16 | 32, 40, 50 | 0,3 (1:50) | 0,5 | СГ-ЭК-Р-16/1,6 — 389 424 ₽ |
| 25 | 32, 40, 50 | 0,5 (1:50) | 0,8 | СГ-ЭК-Р-25/1,6 — 389 424 ₽ |
| 40 | 40, 50 | 0,5 (1:80) | 1,3 | СГ-ЭК-Р-40/1,6 — 389 424 ₽ |
| 65 | 40, 50 | 0,5 (1:130) | 2,0 | СГ-ЭК-Р-65/1,6 — 389 424 ₽ |
| 100 | 50 | 0,4 (1:250) | 3,0 | СГ-ЭК-Р-100/1,6 — 389 424 ₽ |
| 160 | 80 | 0,6 (1:250) | 5,0 | СГ-ЭК-Р-160/1,6 — 445 300 ₽ |
| 250 | 80, 100 | 1,0 (1:250) | 8,0 | СГ-ЭК-Р-250/1,6 — 493 246 ₽ |
| 400 | 80, 100 | 1,6 (1:250) | 13 | СГ-ЭК-Р-400/1,6 — 650 382 ₽ |
| 650 | 100, 150 | 2,5 (1:250) | 20 | СГ-ЭК-Р-650/1,6 — 1 060 546 ₽ |
| 1000 | 150 | 6 (1:160) | 33 | СГ-ЭК-Р-1000/1,6 — 2 333 982 ₽ |
| 1600 | 200 | 10 (1:160) | 53 | СГ-ЭК-Р-1600/1,6 — 2 676 680 ₽ |
| Qmax, м³/ч | DN, мм | Qmin, м³/ч (диапазон) | Комплекс на РГ-Т |
|---|---|---|---|
| 100 | 50 | 5 (1:20) | СГ-ЭК-Т-100/1,6 DN50 — 376 980 ₽ |
| 160 | 80 | 8 (1:20) | СГ-ЭК-Т-160/1,6 DN80 — 376 980 ₽ |
| 250 | 80, 100 | 12,5 (1:20) | СГ-ЭК-Т-250/1,6 DN80 — 384 300 ₽ |
| 400 | 80 | 8 (1:50) … 20 (1:20) | СГ-ЭК-Т-400/1,6 DN80 — 390 400 ₽ |
| 400 | 100 | 10 (1:40) … 20 (1:20) | СГ-ЭК-Т-400/1,6 DN100 — 440 420 ₽ |
| 650 | 100 | 13 (1:50) … 32,5 (1:20) | СГ-ЭК-Т-650/1,6 DN100 — 447 740 ₽ |
| 650 | 150 | 32,5 (1:20) | СГ-ЭК-Т-650/1,6 DN150 — 533 140 ₽ |
| 1000 | 150 | 25 (1:40) … 50 (1:20) | СГ-ЭК-Т-1000/1,6 DN150 — 542 900 ₽ |
| 1600 | 150 | 32 (1:50) … 80 (1:20) | СГ-ЭК-Т-1600/1,6 DN150 — 542 900 ₽ |
| 1000 | 200 | 50 (1:20) | СГ-ЭК-Т-1000/1,6 DN200 — 850 340 ₽ |
| 1600 | 200 | 40 (1:40) … 80 (1:20) | СГ-ЭК-Т-1600/1,6 DN200 — 871 080 ₽ |
| 2500 | 200 | 50 (1:50) … 125 (1:20) | СГ-ЭК-Т-2500/1,6 DN200 — 889 380 ₽ |
| 1600 | 250 | 80 (1:20) | СГ-ЭК-Т-1600/1,6 DN250 — 1 299 849 ₽ |
| 2500 | 250 | 62,5 (1:40) … 125 (1:20) | СГ-ЭК-Т-2500/1,6 DN250 — 1 312 049 ₽ |
| 4000 | 250 | 80 (1:50) … 200 (1:20) | СГ-ЭК-Т-4000/1,6 DN250 — 1 324 249 ₽ |
| 2500 | 300 | 125 (1:20) | СГ-ЭК-Т-2500/1,6 DN300 — 1 686 711 ₽ |
| 4000 | 300 | 100 (1:40) … 200 (1:20) | СГ-ЭК-Т-4000/1,6 DN300 — 1 702 571 ₽ |
| 6500 | 300 | 130 (1:50) … 325 (1:20) | СГ-ЭК-Т-6500/1,6 DN300 — 1 723 311 ₽ |
Ротационные RABO / RVG исп. Р и турбинные СГ16 / СГ75 «Эльстер Газэлектроника» — те же комплексы с другой базой; RABO исп. Б и RVG исп. Б по расходам совпадают с РГ-Р (РЭ табл. 4).
| База комплекса | Qmax / DN и цена, розница с НДС |
|---|---|
| RABO / RVG исп. Р | 25/DN50 — 406 870 ₽; 40/DN50 — 406 870 ₽; 65/DN50 — 406 870 ₽; 100/DN50 — 406 870 ₽; 250/DN80 — 493 246 ₽; 400/DN100 — 633 704 ₽ |
| СГ16 (Эльстер), 1,6 МПа | 100/DN50 — 434 808 ₽; 250/DN80 — 487 634 ₽; 400/DN100 — 552 782 ₽; 650/DN100 — 574 864 ₽; 800/DN150 — 596 946 ₽; 1000/DN150 — 634 278 ₽; 1600/DN200 — 977 342 ₽; 2500/DN200 — 1 002 108 ₽; 4000/DN200 — 1 097 024 ₽ |
| СГ75 (Эльстер), 7,5 МПа | 250/DN80 — 730 048 ₽; 400/DN100 — 780 678 ₽; 650/DN100 — 837 530 ₽; 800/DN150 — 880 840 ₽; 1000/DN150 — 1 088 118 ₽; 1600/DN200 — 1 264 896 ₽; 2500/DN200 — 1 669 326 ₽; 4000/DN200 — 2 543 334 ₽ |
Документы завода
Поставщик газа при согласовании узла учёта просит свидетельство об утверждении типа, сертификат ТР ТС на взрывозащиту и руководство с методикой поверки. Всё лежит у нас на карточках, здесь — комплект на СГ-ЭК и его составные части:
Монтаж: на что смотреть в проекте
- Направление потока. При заказе указывается направление газа относительно оператора: слева направо или справа налево при горизонтальном монтаже, сверху вниз или снизу вверх при вертикальном. Для вертикального РГ-Т и СГ корректор только выносной (РЭ табл. 1, прим. 3).

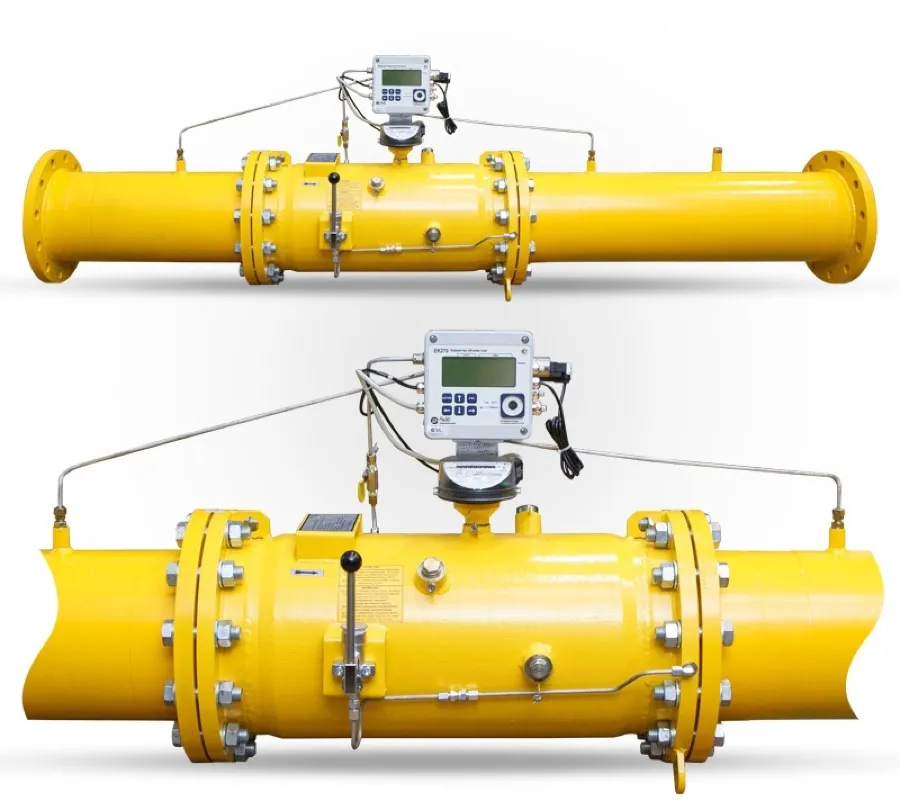

- Прямые участки. РГ-Т — не менее 2DN до счётчика (5DN после регулятора для DN 50 и 200–300), после счётчика не нужен; ротационным прямые участки не требуются. Готовые КПУ-СГ-ЭК уже содержат места отбора давления и гильзу температуры, а с ППД — отборы до и после счётчика.
- Отбор давления и температуры на трубе. Если гильза термопреобразователя или отбор давления размещаются на трубопроводе, а не на счётчике, заказывается комплект монтажных частей (РЭ прил. Л); при выносном монтаже корректора согласуются длины кабеля ПТ и импульсных трубок.
- Заземление. Корпус корректора заземляется шиной не менее 4 мм² через болт М6 на левой стороне корпуса (РЭ п. 4.1.17). Во взрывоопасной зоне внешние устройства подключаются только через сертифицированные барьеры искрозащиты — модуль МТЭК-02.
- Перегрузка. Счётчики выдерживают кратковременную перегрузку до 20 % Qmax (РГ-Т — суммарно 20 минут в сутки), поэтому Qmax комплекса выбирают с запасом по проектному расходу, а не «впритык».
Частые ошибки при подборе
- Турбинный на маленькую котельную. Ночью расход падает ниже Qmin, счётчик «не видит» газ, а поставщик считает по мощности оборудования. Для переменной нагрузки — ротационный с диапазоном 1:100 и шире.
- Диапазон давления корректора «с запасом». Преобразователь 2,8–10 МПа на сети 0,3 МПа даёт погрешность и не проходит согласование: рабочее давление должно быть внутри диапазона, ближе к его верхней части.
- DN по трубе, а не по расходу. Один Qmax выпускается на нескольких DN (РГ-Р G250 — DN 80 и 100); переходы допустимы, а завышенный DN счётчика поднимает Qmin.
- Нет фильтра и нет мест отбора. Без ФГ16 перед счётчиком и без КПУ инспектор не примет узел по ГОСТ Р 8.740, а ротор без фильтра быстро изнашивается.
- Забытая телеметрия. Поставщики газа всё чаще требуют передачу данных в АСД: модуль МТЭК или GSM-версию корректора проще заложить сразу, чем дооснащать во взрывоопасной зоне.
Вопросы и ответы
Что входит в измерительный комплекс СГ-ЭК?
Счётчик газа (турбинный РГ-Т или СГ, ротационный РГ-Р, RABO или RVG) с низкочастотным датчиком импульсов, корректор объёма газа ЕК270 со встроенным преобразователем абсолютного давления и термопреобразователем Pt500, двухходовой кран, комплект монтажных частей, руководство и паспорт. По заказу — преобразователь перепада давления (ППД), датчик температуры окружающей среды, средне- и высокочастотные датчики импульсов, выносной монтаж корректора.
Как расшифровать обозначение СГ-ЭК-Т-1,0-1600/1,6?
Т — турбинный счётчик (Р — ротационный); 1,0 — максимальное измеряемое абсолютное давление корректора, МПа (выбирается из ряда 0,2 / 0,5 / 0,75 / 1,0 / 2,0 и выше); 1600 — максимальный расход при рабочих условиях, м³/ч; 1,6 — максимально допустимое избыточное давление корпуса счётчика, МПа (1,6, 7,5 или 10). Исполнение по давлению корректора на цену завода не влияет и уточняется при заказе.
Ротационный или турбинный счётчик в составе комплекса?
Ротационный (РГ-Р, RABO, RVG) — для малых и переменных расходов: диапазон до 1:250, порог чувствительности от 0,08 м³/ч, прямые участки не нужны, DN 32–200, Qmax до 1600 м³/ч. Турбинный (РГ-Т, СГ) — для больших стабильных расходов: DN 50–300, Qmax до 6500 м³/ч, диапазон 1:20–1:50, нужен прямой участок не менее 2DN перед счётчиком. На одинаковом Qmax турбинный комплекс дешевле: СГ-ЭК-Т-400/1,6 DN80 — 390 400 ₽ против 650 382 ₽ у СГ-ЭК-Р-400/1,6 DN80.
Какая погрешность у комплекса и какой межповерочный интервал?
По РЭ (табл. 6) пределы относительной погрешности приведённого объёма для исполнений О и У: ±2,1 % от Qmin до Qt и ±1,1 % от Qt до Qmax; для исполнения 2У — ±1,0 % во всём диапазоне. Погрешность измерения давления ±0,35 %. Межповерочный интервал комплекса — 5 лет. Комплекс внесён в Госреестр СИ под № 55820-13.
Можно ли ставить комплекс во взрывоопасной зоне и как питать корректор?
Да: СГ-ЭК имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb X и соответствует ТР ТС 012/2011. Корректор питается от двух литиевых батарей со сроком службы 5 лет. Внешнее питание и связь с диспетчерской — через модуль телеметрии МТЭК-02 с барьером искрозащиты (RS-485, GSM/GPRS, Wi-Fi) или встроенный GSM-модем корректора; данные читает программа СОДЭК.
Что такое ППД и когда он нужен?
Преобразователь перепада давления измеряет падение давления на счётчике; по нему корректор контролирует засорение и техническое состояние счётчика по ГОСТ Р 8.740. ППД поставляется по заказу (63 440 ₽), для него нужны места отбора давления до и после счётчика — их дают комплекты прямых участков КПУ-СГ-ЭК.
Подберём комплекс СГ-ЭК по вашему проекту
Пришлите расчётный расход, давление и DN газопровода, тип газа и требования поставщика по телеметрии — предложим исполнение, посчитаем комплектацию с КПУ, фильтром и модулем связи, приложим документы для согласования. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО, опт и розница.
