Узел учёта газа для котельной и ГРП: состав по ГОСТ Р 8.740-2023 — счётчик, корректор, КПУ, фильтр, телеметрия
Узел учёта — это измерительная линия, а не один счётчик: фильтр ФГ16, прямой участок с отбором давления на 1–3 DN, комплекс СГ-ЭК или СГ-ТК, гильза температуры на 2–5 DN, шайба, катушка, телеметрия. Разбираем требования ГОСТ Р 8.740-2023 и РЭ завода и считаем три типовых узла с ценами: котельная DN50 на низком давлении, котельная DN80 на среднем, ГРП с турбинным РГ-Т и ППД.

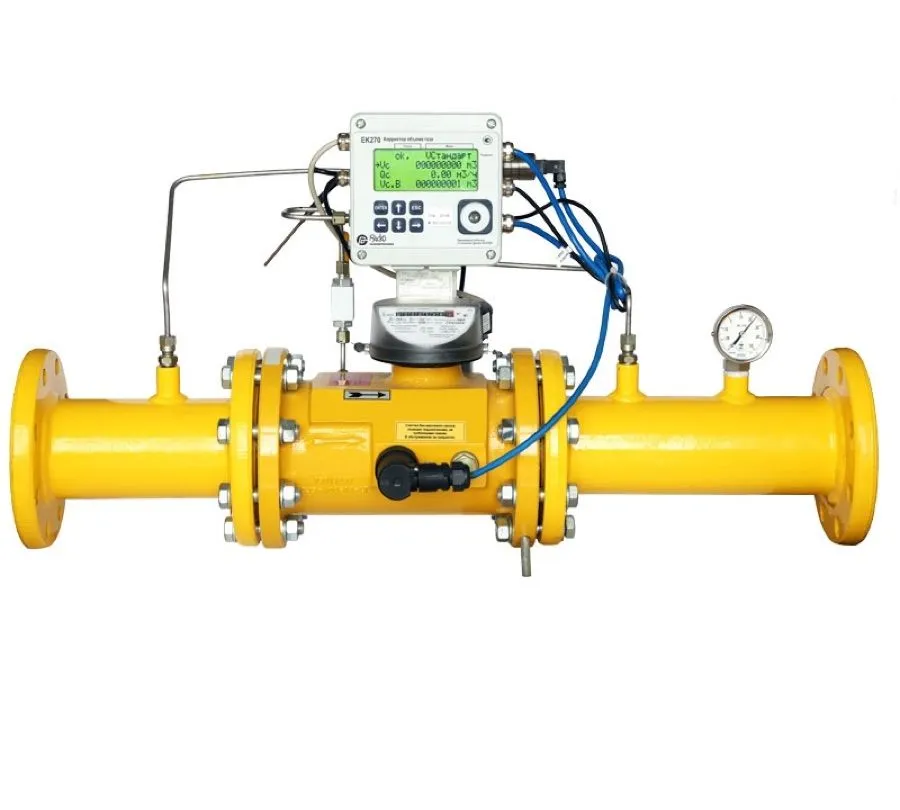

Узел учёта газа — это не счётчик, а измерительная линия: фильтр, прямой участок с отбором давления, счётчик с корректором, участок с гильзой температуры, предохранительная шайба, запорная арматура и канал передачи данных. ГОСТ Р 8.740-2023 задаёт, где брать давление и температуру, как контролировать состояние счётчика и как считать погрешность; руководства РАСКО — какие прямые участки, фильтр и обвязка нужны конкретному прибору. Комплексы СГ-ЭК (ЕК270) и СГ-ТК (ТС220) уже зарегистрированы как единое средство измерения — поставщик газа принимает их без отдельной аттестации связки «счётчик + корректор».
Короткий ответ на «что купить»: котельная на низком давлении DN50 — СГ-ТК-Р-100 + КПУ + ФГ16 + шайба + катушка + МТЭК-03, итого 371 368 ₽; котельная на среднем давлении DN80 — СГ-ЭК-Р-250 и та же обвязка с МТЭК-02, 732 610 ₽; ГРП или цех на DN80 — СГ-ЭК-Т-400 с ППД и КПУ-СГ-ЭК, 717 604 ₽. Ниже — что в каждой конфигурации и почему.
Нормы, которые проверит поставщик газа
- ГОСТ Р 8.740-2023 — методика измерений турбинными, ротационными и вихревыми счётчиками: места отбора давления на 1–3 DN до счётчика и температуры на 2–5 DN после (DN50 — 3–5 DN), радиально, сверху трубы (РЭ СГ-ЭК разд. 9); контроль перепада давления на счётчике не реже раза в месяц (п. 12.2.4); подбор типоразмера по расходу в рабочих условиях (прил. Б РЭ РГ-Р).
- РЭ СГ-ЭК — п. 1.5: без фильтра применять недопустимо; табл. 9: рабочее давление комплекса по типу счётчика (РГ-Р, RABO, RVG 0,001–1,6 МПа; РГ-Т 0,0016–10 МПа; СГ75 до 7,5 МПа); п. 4.1.15 межповерочный интервал 5 лет; разд. 8: монтаж ППД и мест отбора.
- РЭ РГ-Т п. 1.2.16 — прямой участок 2DN до счётчика, после регулятора для DN50 и DN200–300 — 5DN; после счётчика не требуется. РЭ РГ-Р, RVG, RABO — прямые участки не нужны, но шайба при импульсном режиме выше 0,05 МПа и катушка на время наладки отсекателей обязательны.
- ТР ТС 012/2011, ПУЭ гл. 7.3, ГОСТ 31610.0/.11 — взрывозащита комплекса 1Ex ib IIB T4 Gb X; модули телеметрии и питания — только вне зоны через барьер искрозащиты.
- СП 62.13330, приказ Ростехнадзора № 542 — монтаж и ввод фильтров и узла в эксплуатацию (паспорт ФГ16 п. 7.1).
Измерительная линия по ходу газа
Из чего выбирать

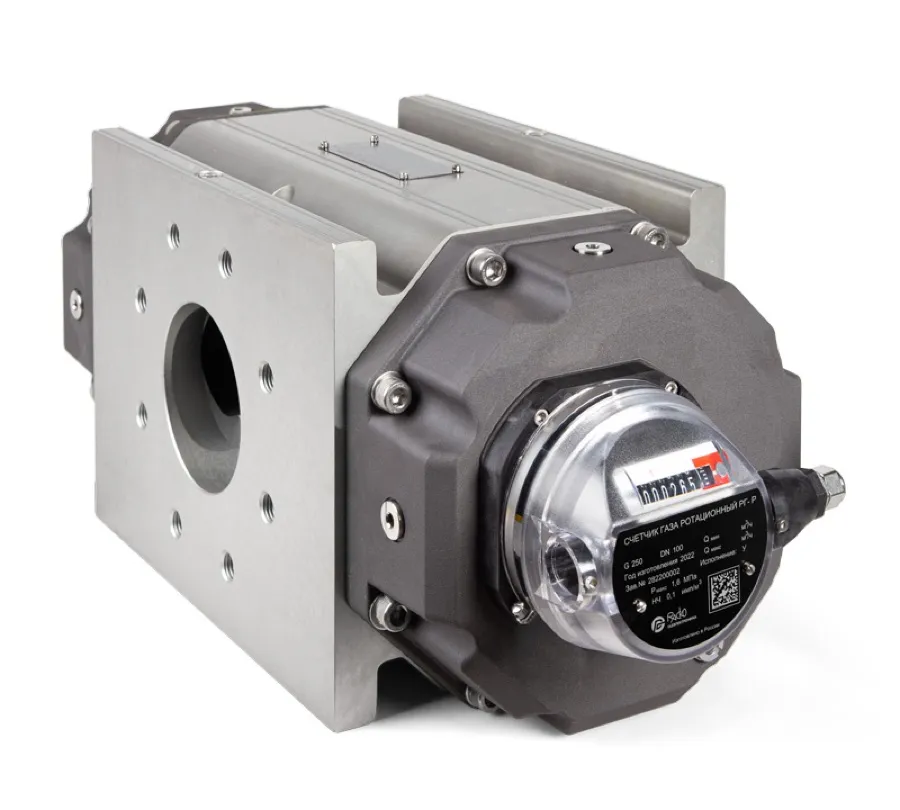

РГ-Р, RABO, RVG
- диапазон до 1:250, прямые участки не нужны, потеря давления низкая
- чувствителен к пневмоудару: шайба и катушка на наладку обязательны
- масло в крышках, замена раз в 5 лет; поверка 4 года
- комплексы СГ-ЭК-Р и СГ-ТК-Р, DN32–DN200, до 1,6 МПа

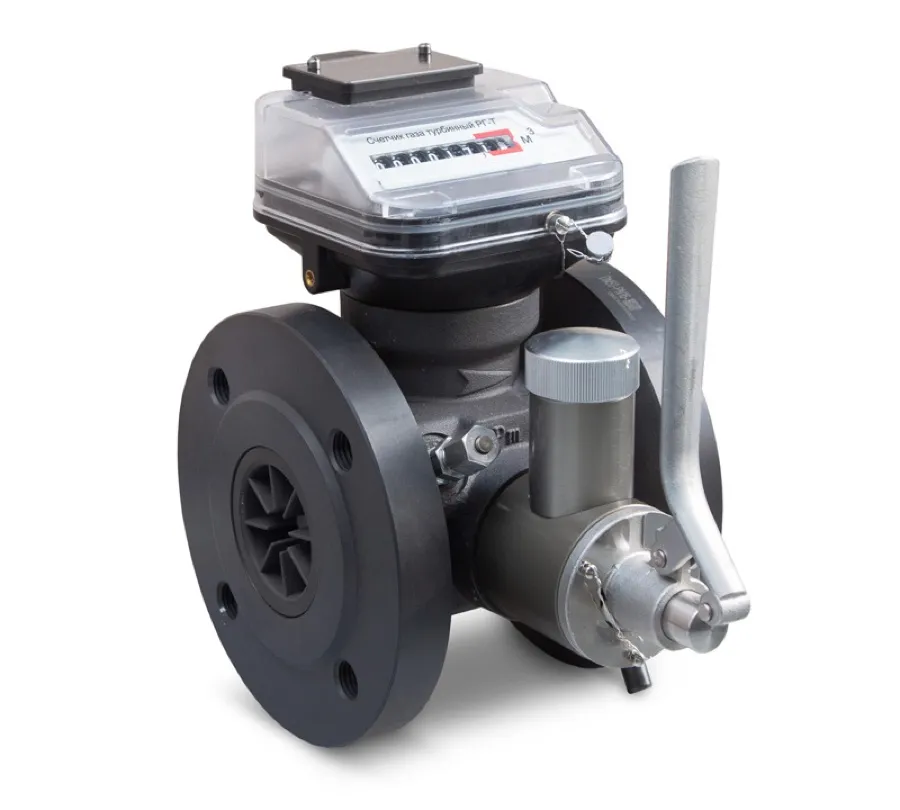

РГ-Т
- DN50–DN300, PN16 и PN100 (ВД), диапазон 1:20 с расширением до 1:50
- прямой участок 2DN до, после регулятора 5DN для DN50 и DN200+
- контроль состояния по перепаду — раздел 8 РЭ, ППД на ЕК270
- комплексы СГ-ЭК-Т и СГ-ТК-Т; для ГРС — КПУ-ВД до 10 МПа
Бюджетная альтернатива для технологического (внутрихозяйственного) учёта — турбинный РГ-К между катушками; для узлов без подвижных частей — ультразвуковой РГ-У со встроенным вычислителем от 420 656 ₽ (DN50, до 1:200). Оба не заменяют СГ-ЭК там, где поставщик требует утверждённый тип комплекса «счётчик + корректор».
Три типовые конфигурации с ценами
Котельная на низком давлении · DN50 · до 100 м³/ч
после регулятора, давление стабильное, поставщик допускает температурную коррекцию
| Позиция | Зачем | Розница с НДС |
|---|---|---|

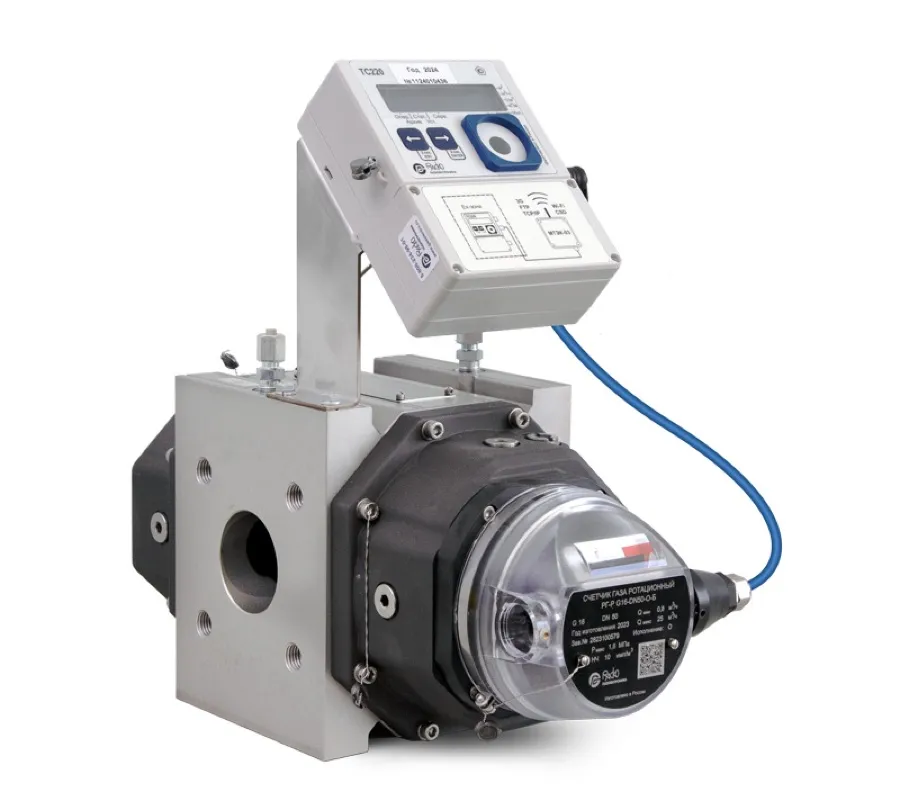

| Комплекс СГ-ТК-Р-100 (РГ-Р G65 + ТС220), DN50 | счётчик + корректор | 222 284 ₽ |
| КПУ-50/Р | отборы p и t, акт ЦСМ | 35 624 ₽ |

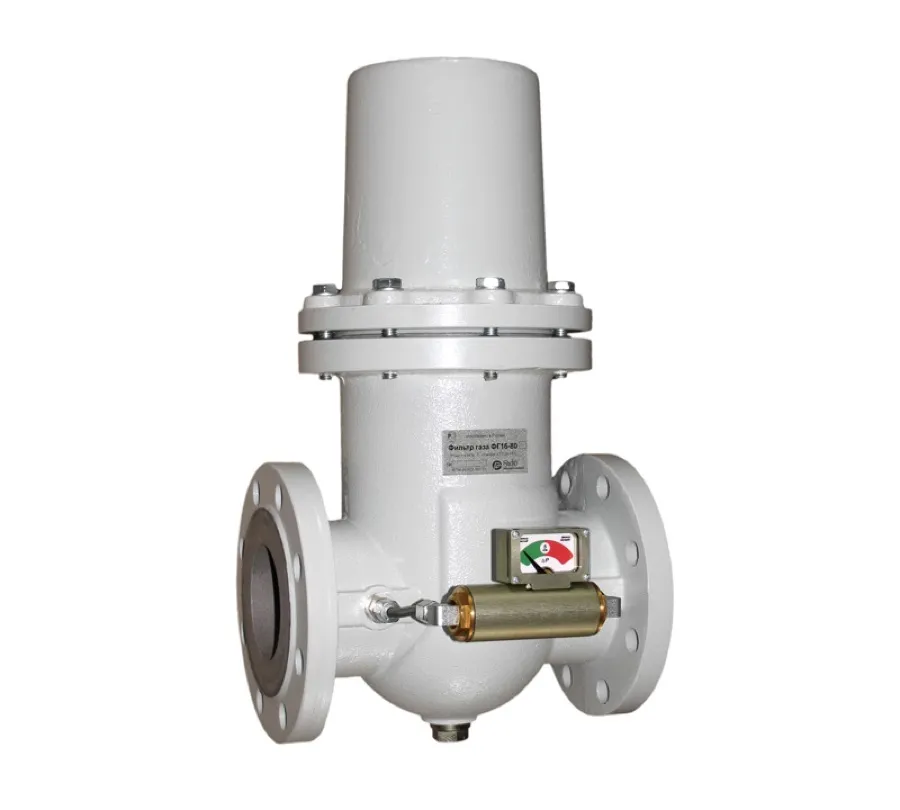

| ФГ16-50-ДПД, 80 мкм | обязателен по РЭ СГ-ЭК п. 1.5 | 60 024 ₽ |
| Шайба предохранительная DN50 | импульсный режим горелок | 3 660 ₽ |
| Катушка технологическая DN50 | на наладку отсекателей и поверку | 18 300 ₽ |
| МТЭК-03 с GSM/GPRS | передача в диспетчерскую | 31 476 ₽ |
| Итого узел учёта | 371 368 ₽ | |
Котельная на среднем давлении · DN80 · до 250 м³/ч
0,3–0,6 МПа до регулятора, коммерческий учёт с полной коррекцией

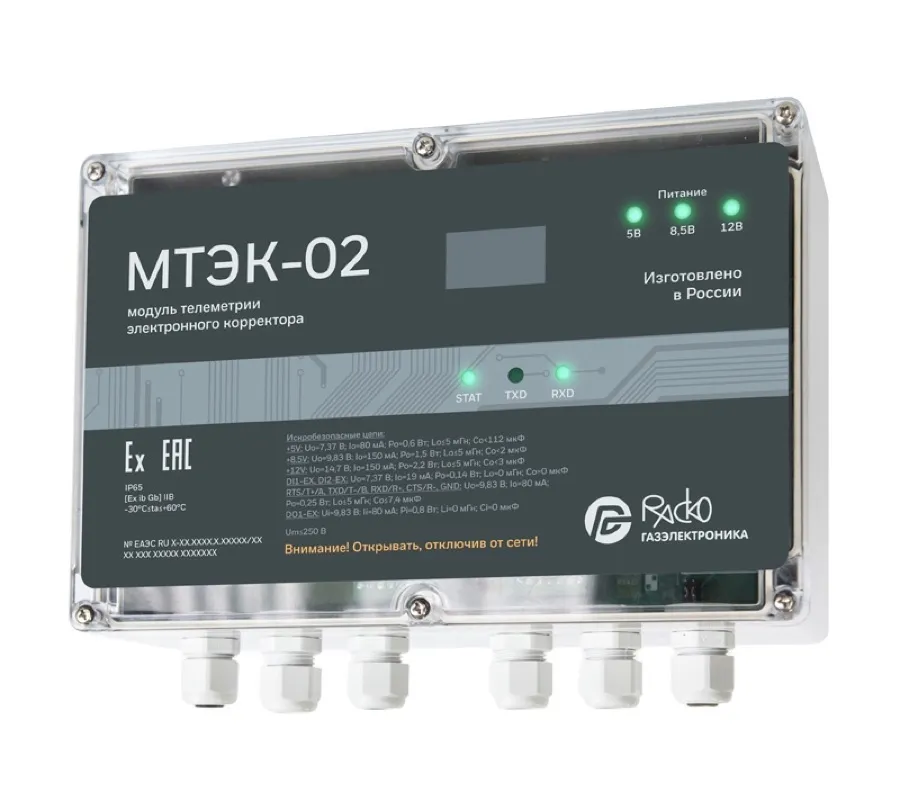

| Позиция | Зачем | Розница с НДС |
|---|---|---|
| Комплекс СГ-ЭК-Р-250/1,6 (РГ-Р G160 + ЕК270), DN80 | счётчик + корректор PTZ | 493 246 ₽ |
| КПУ-80/Р | отборы p и t, акт ЦСМ | 44 652 ₽ |
| ФГ16-80-ДПД, 80 мкм | обязателен по РЭ | 68 808 ₽ |
| Шайба предохранительная DN80 | давление выше 0,05 МПа при пусках | 4 026 ₽ |
| Катушка технологическая DN80 | наладка и поверка | 21 960 ₽ |
| МТЭК-02 с GSM/GPRS | питание ЕК270 + передача | 99 918 ₽ |
| Итого узел учёта | 732 610 ₽ | |
ГРП / промышленный узел · DN80 · до 400 м³/ч
турбинный счётчик, контроль перепада по ГОСТ Р 8.740, диспетчеризация
| Позиция | Зачем | Розница с НДС |
|---|---|---|
| Комплекс СГ-ЭК-Т-400/1,6 (РГ-Т G250 + ЕК270), DN80 | счётчик + корректор PTZ | 390 400 ₽ |
| ППД с КМЧ для ЕК270 | контроль состояния счётчика п. 12.2.4 | 63 440 ₽ |

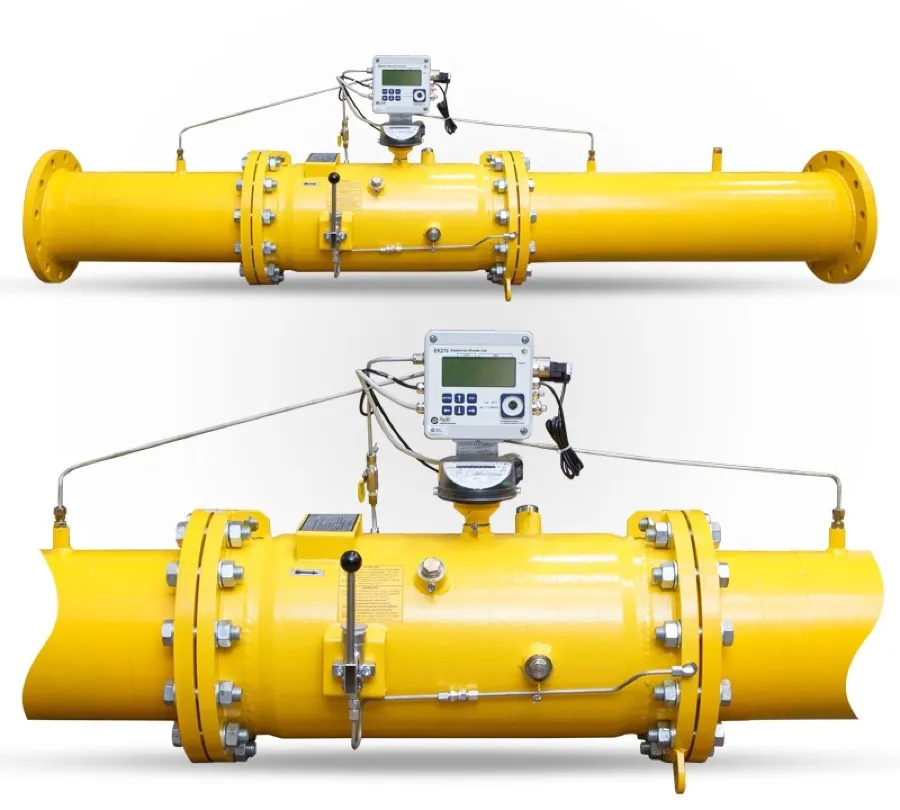

| КПУ-СГ-ЭК-Т3-Ду80 (с отводами под ППД) | 2DN до, отборы, акт ЦСМ | 50 630 ₽ |
| ФГ16-80-ДПД, 80 мкм | обязателен по РЭ | 68 808 ₽ |
| Катушка технологическая DN80 | наладка и поверка | 21 960 ₽ |
| МТЭК-02 с GSM + доп. RS-232/RS-485 | АСД по проводу и резерв GSM | 122 366 ₽ |
| Итого узел учёта | 717 604 ₽ | |
Как собрать узел за пять шагов
Расход в рабочих условиях
Qmin и Qmax котла или ГРП пересчитать из стандартных в рабочие по давлению и температуре (прил. Б РЭ РГ-Р): при 0,6 МПа расход в трубе в 7 раз меньше. Отсюда типоразмер G и диапазон.
Комплекс и корректор
СГ-ТК (ТС220) — стабильное низкое давление по договору; СГ-ЭК (ЕК270) — всё остальное. Исполнение датчика давления ЕК270 — по табл. 9 РЭ, рабочее давление в верхней половине диапазона.
Линия: КПУ, фильтр, шайба
КПУ с актом ЦСМ под свой счётчик (Р / Т2 / СГ-ЭК с ППД / ВД), ФГ16 того же DN с ДПД, для ротационного — шайба и катушка, для РГ-Т — 2DN до счётчика.
Телеметрия
Есть 220 В — МТЭК-02/03 с GSM или RS-485 в АСД; нет — ЕК270 со встроенным модемом; раз в месяц — оптопорт КА/О-USB и СОДЭК.
Документы на приёмку
Свидетельство об утверждении типа СГ-ЭК, сертификат ТР ТС, паспорта, свидетельства о поверке, акт КПУ, декларация на ФГ16, схема пломбировки (прил. М РЭ СГ-ЭК). Все PDF — на карточках и в статьях серии.
Документы завода
Частые ошибки при сборке узла
- Счётчик по DN трубы, а не по расходу. DN80 при расходе 60 м³/ч на 0,6 МПа — счётчик работает ниже Qmin; считайте рабочий расход по прил. Б.
- Без фильтра «пока». РЭ СГ-ЭК п. 1.5 — недопустимо; окалина после сварки клинит ротор в первую неделю.
- Отборы «где удобно». Давление 1–3 DN до, температура 2–5 DN после, сверху трубы, радиально — иначе акт ЦСМ на КПУ не спасёт.
- Модем на корректор в зоне. Только через МТЭК или встроенный сертифицированный модуль ЕК270.
- Наладка отсекателей через счётчик. Катушка вместо счётчика — прямое требование РЭ ротационных.
- Поверка «есть у счётчика». У комплекса своя поверка (5 лет), у отдельных счётчика и корректора — свои; поставщику нужна поверка того СИ, что в проекте.
Вопросы и ответы
Что обязательно должно быть в узле учёта газа?
Минимум по ГОСТ Р 8.740-2023 и РЭ завода: счётчик с корректором (комплекс с утверждённым типом — СГ-ЭК Госреестр № 55820-13 или СГ-ТК), фильтр перед ним (РЭ СГ-ЭК п. 1.5: применение без фильтра недопустимо), места отбора давления на 1–3 DN до счётчика и измерения температуры на 2–5 DN после (для DN50 — 3–5 DN), прямые участки по РЭ счётчика, запорная арматура до и после. Для турбинного РГ-Т — прямой участок не менее 2DN, после регулятора для DN50 и DN200–300 — 5DN. Телеметрия — по требованию поставщика газа.
Комплекс СГ-ЭК или СГ-ТК — как решить для котельной?
По давлению и договору. СГ-ТК с ТС220 измеряет температуру, давление берёт подстановочным — это допустимо на низком давлении после регулятора, где оно стабильно, и стоит на 140–170 тысяч дешевле. СГ-ЭК с ЕК270 измеряет и давление, и температуру, считает сжимаемость по ГОСТ 30319 — обязателен на среднем и высоком давлении, до регулятора, на ГРП и ГРС. Решение о типе коррекции согласуйте с поставщиком газа до покупки — переделка узла дороже разницы.
Ротационный или турбинный счётчик в узле?
Ротационный РГ-Р, RABO, RVG — до G400 (650 м³/ч), диапазон до 1:250, не требует прямых участков, но чувствителен к пневмоудару (нужна шайба и катушка на наладку). Турбинный РГ-Т — G65–G4000, до DN300 и PN100, нужен прямой участок 2DN, зато переносит пульсации и грязь лучше, контроль состояния по перепаду — штатная методика раздела 8 РЭ. Для котельной до 250–400 м³/ч обычно ротационный, для ГРП и больших расходов — турбинный.
Зачем КПУ, если счётчик ротационный и прямые участки ему не нужны?
КПУ — не только длина. Это заводские патрубки с отборами давления и гильзой температуры в положениях, которых требует ГОСТ Р 8.740 (радиально, сверху трубы, на 1–3 DN и 2–5 DN), и акт измерений внутреннего диаметра, заверенный ЦСМ, — без него поставщик газа не примет узел на коммерческий учёт. Сварить самим можно, но акт всё равно нужен, и стоимость аттестации сопоставима с ценой КПУ (44 652 ₽ за DN80).
Как поставщик газа проверит узел при приёмке?
Сверит проект и паспорта: типоразмер и диапазон счётчика с расчётом Qmin/Qmax в рабочих условиях (прил. Б РЭ), исполнение датчика давления ЕК270 с рабочим давлением (табл. 9 РЭ СГ-ЭК), свидетельство о поверке комплекса (МПИ 5 лет), акт на КПУ, наличие фильтра и индикатора перепада, взрывозащиту 1Ex ib IIB T4 Gb X, пломбы. Затем опломбирует корректор и отборы. Периодический контроль перепада на счётчике — не реже раза в месяц (п. 12.2.4 ГОСТ Р 8.740).
Сколько стоит узел учёта под ключ и что не входит в цену?
По нашим трём конфигурациям оборудование РАСКО — от 371 368 ₽ (DN50, СГ-ТК) до 717 604 ₽ (ГРП, СГ-ЭК-Т с ППД). Не входят: запорная арматура и клапаны-отсекатели, сигнализаторы загазованности, термозапорный клапан, проект, монтаж, сварка, поверка после монтажа, SIM-карта и тариф связи, ПО СОДЭК для своего компьютера. Всё это тоже подберём — пишите.
Соберём узел учёта под ваш проект и требования поставщика газа
Пришлите расход, давление, DN, режим работы и требования горгаза — за день соберём спецификацию: комплекс, КПУ с актом, фильтр, шайбу, катушку, телеметрию, документы для приёмки. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
