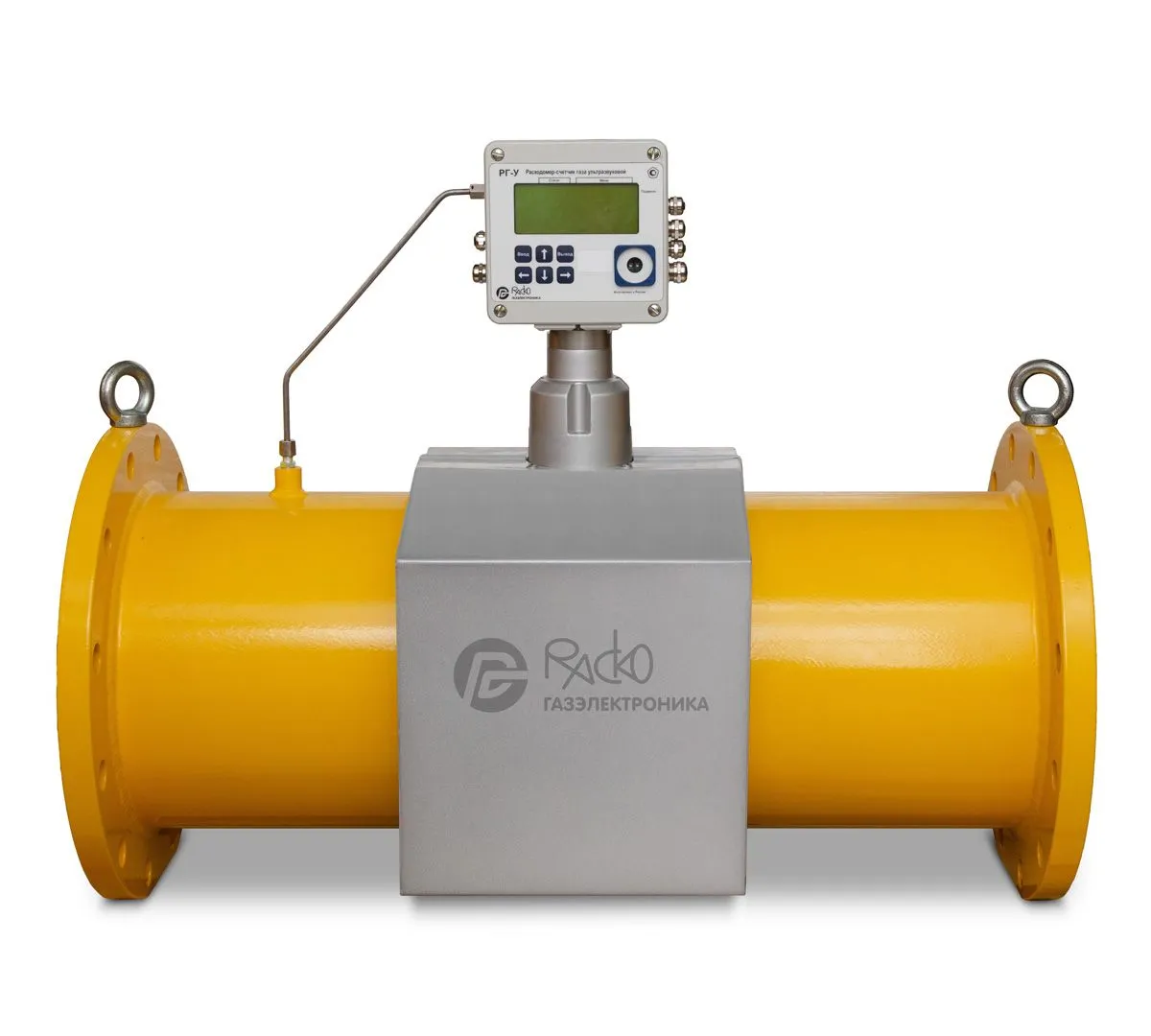

Расходомер-счетчик газа ультразвуковой РГ-У DN50
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
Характеристики Расходомер-счетчик газа ультразвуковой РГ-У DN50
| Модель | РГ-У Ду 50 мм |
| Условный проход DN | 50 мм |
| Qmax | 160 м³/ч |
| Диапазон измерения | 1:100 |
| Максимальное рабочее давление | 1,6 МПа |
| Описание по прайсу завода | РГ-У Ду 50 мм (Qmax=160 м³/ч; Ду=50 мм) |
| Производитель | ООО «РАСКО Газэлектроника», Арзамас |
Назначение
Расходомеры-счетчики газа ультразвуковые РГ-У предназначены для измерения объемного расхода и объема, приведенных к стандартным условиям по ГОСТ 2939–63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.
Промо страница РГ-У
Принцип действия
Принцип действия основан на измерении объемного расхода и объема газа при рабочих условиях ультразвуковым методом, абсолютного давления, температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям.
Ультразвуковой метод измерений объемного расхода и объема газа при рабочих условиях основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения газа между электроакустическими преобразователями от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в корпусе, счетчики измеряют расход и объем газа в рабочих условиях.
Счетчик измеряет параметры состояния газа: давление и температуру, вычисляет коэффициент сжимаемости, объем и объемный расход газа, приведенные к стандартным условиям. Коэффициент сжимаемости в счетчике может вычисляться в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.
Состав
- ультразвуковой преобразователь расхода УЗПР, который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими ПЭА и устройство обработки сигналов УОС;
- один или два термопреобразователя сопротивления;
- выносной или встроенный преобразователь абсолютного давления;
- измерительно-вычислительный комплекс ИВК, который преобразовывает выходные сигналы от термопреобразователей сопротивления, преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.
Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.
Счетчик обеспечивает измерение следующих параметров:
- объемный расход и объем газа при рабочих условиях;
- объемный расход и объем газа, приведенные к стандартным условиям;
- абсолютное давление газа;
- температура газа;
- температура окружающей среды (опционально).
Программное обеспечение
Счетчики имеют встроенное программное обеспечение и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО разделено на метрологически значимую и метрологически незначимую части. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.
Технические характеристики
- Расход от 0,8 до 6500 м3/ч
- Условный диаметр — от DN50 до DN300
- Рабочее давление — PN16
- Диапазон измерения — до 1:200
| Параметр | Значение |
|---|---|
| Температура газа: | от −40 °C до +60 °C |
| Температура окружающей среды: | от −40 °C до +60 °C |
| Рабочее давление: | PN16 |
| Интерфейс | • RS232/RS485; • оптический интерфейс по ГОСТ IEC 61107–2011; • GSM/GPRS |
| Степень защиты по ГОСТ 14254–2015 | IP65 |
| Выходной импульсный сигнал, шт. | 2 |
| Взрывозащита | 1Ex ib IIB T4 Gb X |
| Параметры автономного электрического питания: – напряжение постоянного тока ИВК, В – напряжение постоянного тока УОС, В | 7,2 (2 или 4 батареи 3,6 В) 3,6 (2 батареи 3,6 В) |
| Напряжение постоянного тока от внешнего источника питания, В | 9±0,9 |
| Габаритные размеры корпуса, мм, не более – высота – ширина – длина | от 480 до 800 от 175 до 465 от 200 до 900 |
| Масса, кг, не более | от 10,0 до 164,5 |
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О» | от Qmin до Qt от Qt до Qmax включ. | ±2,1 ±1,1 |
| «4С» | от Qmin до Qt от Qt до Qmax включ. | ±1,8 ±1,1 |
| «6С» | от Qmin до Qt от Qt до Qmax включ. | ±1,5 ±1,1 |
где Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax
1) Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления объемного расхода и объема газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией.
Диапазоны рабочих расходов
| DN, мм | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | Порог чувстви- тельности, м3/ч | ||
|---|---|---|---|---|---|
| 1:200 | 1:160 | 1:100 | |||
| Qmin, м3/ч | |||||
| 50 | 160 | 0,8 | 1,0 | 1,6 | 0,3 |
| 80 | 450 | 2,2 | 2,8 | 4,5 | 0,6 |
| 100 | 800 | 4,0 | 5,0 | 8,0 | 1,0 |
| 150 | 2000 | 10,0 | 12,5 | 20,0 | 2,0 |
| 200 | 3000 | 15,0 | 17,5 | 30,0 | 3,0 |
| 250 | 4500 | 22,5 | 28,0 | 45,0 | 5,0 |
| 300 | 6500 | 32,5 | 40,5 | 65,0 | 8,0 |
Исполнения
РГ-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]
[1] – номинальный внутренний диаметр (условный проход), выбирается из ряда DN50, DN80, DN100, DN150, DN200, DN250, DN300;
[2] – диапазон измерений объемного расхода: 1:100; 1:160; 1:200;
[3] – диапазон измерений рабочего давления, МПа, выбирается из ряда:
- 0,2 – для диапазона от 0,08 до 0,20 МПа;
- 0,5 – для диапазона от 0,1 до 0,5 МПа;
- 0,75 – для диапазона от 0,15 до 0,75 МПа;
- 1,0 – для диапазона от 0,2 до 1,0 МПа;
- 1,7 – для диапазона от 0,4 до 1,7 МПа;
[4] – диапазон измерений температуры рабочей среды, выбирается из ряда:
- ТС – для диапазона от минус 30 до плюс 60 °С;
- ТР – для диапазона от минус 40 до плюс 60 °С;
[5] –исполнение в зависимости от метрологических характеристик: О, 4С, 6С;
[6] – тип корпуса:
- К1 – литой;
- К2 – сварной с металлическими кожухами;
- К3 – сварной без металлических кожухов;
[7] – конструктивное исполнение по монтажу ИВК:
- И1 – моноблочное исполнение;
- И2 – выносное исполнение;
[8] – наличие встроенного контроллера телеметрии:
- М0 – без встроенного контроллера телеметрии;
- М1 – со встроенным контроллером телеметрии;
[9] – наличие дополнительного термопреобразователя сопротивления для измерения температуры окружающей среды:
- 0 – без термопреобразователя сопротивления;
- Т2 – с термопреобразователем сопротивления
