РГ-Р, RVG и RABO: чем отличаются ротационные счётчики газа РАСКО и какой ставить
Три ротационных счётчика газа РАСКО Газэлектроника с одинаковыми расходами G10–G1000 и разной ценой, поверкой и исполнениями. Сравниваем РГ-Р, RVG и RABO по критериям, объясняем исполнения Б, К и Р, даём таблицы Qmin/Qmax из РЭ, цены на 62 позиции по DN, документы завода и правила монтажа без прямых участков.
Ротационный счётчик газа считает объём вытеснением: два ротора-«восьмёрки» синхронно вращаются в измерительной камере, и каждый оборот пропускает строго известный объём. Отсюда главные свойства: точность не зависит от профиля потока, прямые участки до и после счётчика не нужны, а диапазон измерения доходит до 1:250 — один прибор видит и ночной минимум котельной, и пиковую нагрузку. РАСКО Газэлектроника выпускает три такие линейки: собственную РГ-Р и лицензионные RVG и RABO.
Короткий ответ: по расходам, давлению и габаритам исполнения Б у всех трёх совпадают (таблицы РЭ идентичны), поэтому выбор сводится к трём вещам. Бюджет — РГ-Р дешевле на 17 446 ₽ на типоразмерах G10–G65. Поверка — у RVG и RABO интервал 5 лет, у РГ-Р 4 года. Исполнение Р — только у RVG и RABO: любое направление потока, датчик R-300, у RABO ещё IP67. Ниже — сравнение по критериям, цены на 62 позиции и что писать в заказе.
Нормы и документы
- ГОСТ Р 8.740-2023 — методика измерений расхода ротационными счётчиками: для них прямые участки не нормируются, но нужны места отбора давления и температуры под корректор — они есть на корпусах всех трёх линеек (штуцер «P» и гильзы датчиков).
- Госреестр СИ: RVG — № 16422-10, RABO — № 54267-13, РГ-Р — свидетельство в блоке документов; поверка 5 / 5 / 4 года соответственно.
- ТР ТС 012/2011 — все три взрывозащищённые: маркировка 1Ex ib IIB T4 Gb X, применяются на опасных производственных объектах и во взрывоопасных зонах категорий IIA и IIB.
- ГОСТ 5542 — природный газ; также пропан, воздух, азот и инертные газы. Кислород и водород — запрещены (РЭ п. 1.1).
Три линейки одного завода
РГ-Р
- G10–G1000, DN 32–200, Qmax 16–1600 м³/ч, до 1:250
- порог чувствительности 0,08–1 м³/ч
- поверка 4 года, срок службы 12 лет, IP65
- исполнения Б и К, счётный механизм Л / П / Д, датчик ТВ49 в комплекте

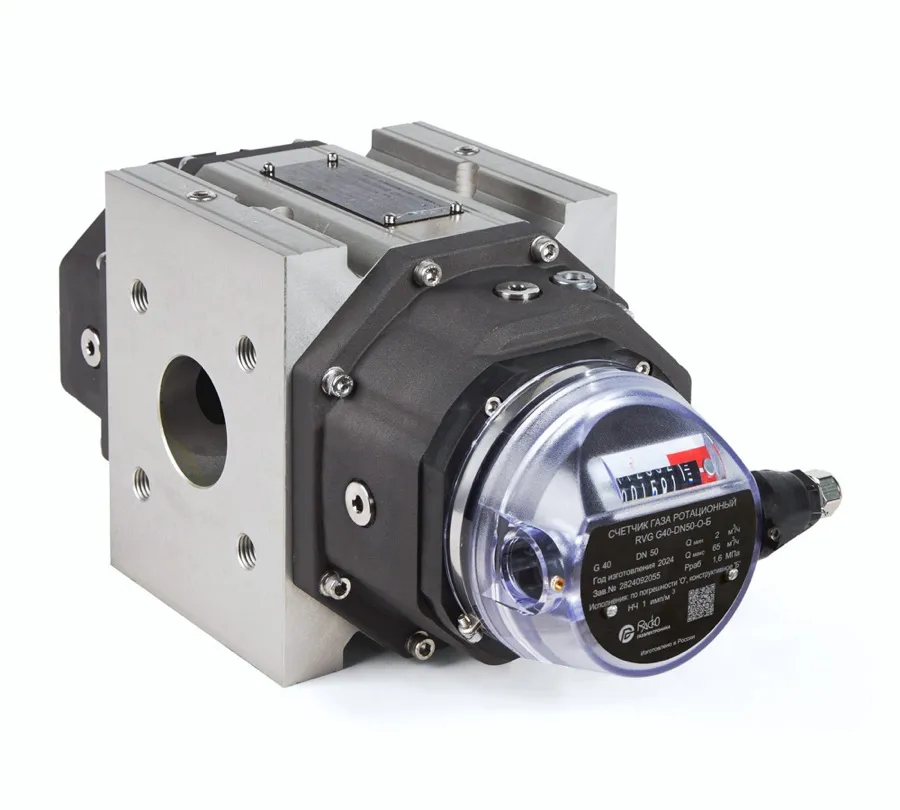

RVG
- G10–G1000, те же расходы и DN, что у РГ-Р
- исполнения Б, К и Р (G16–G400, до 1:50)
- порог 0,08–1 м³/ч (Б/К), 0,1–0,65 м³/ч (Р)
- поверка 5 лет, срок службы 12 лет, IP65

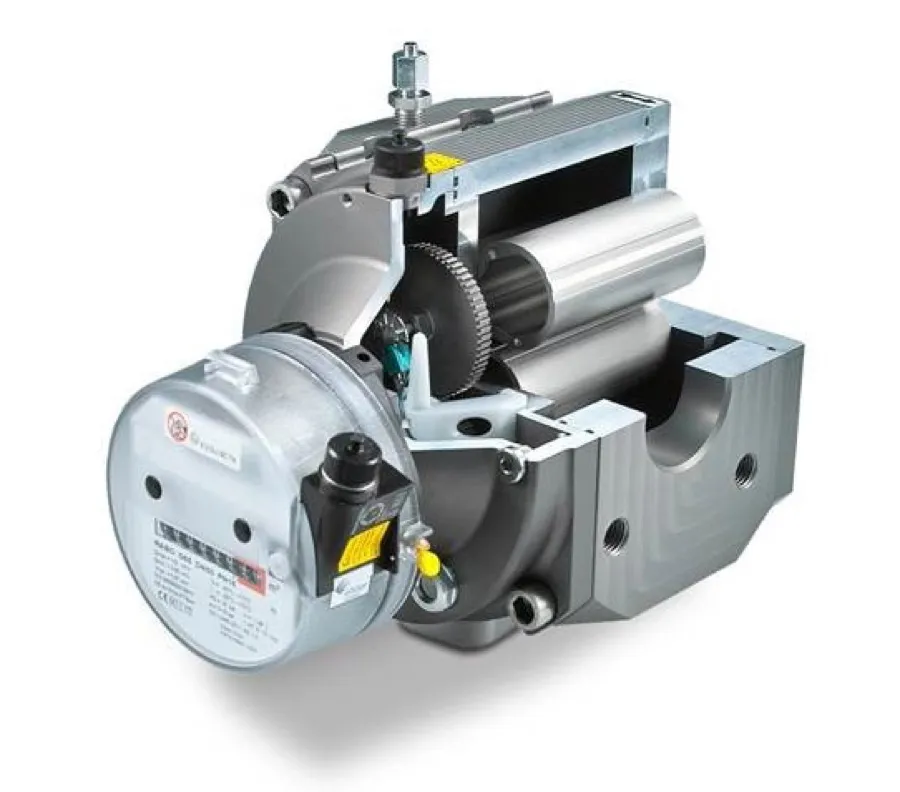

RABO
- G10–G1000, исполнения Б, К и Р
- самый низкий порог в исп. Р — 0,03 м³/ч (G16–G65)
- IP67 в исполнении Р, IP65 в Б/К
- поверка 5 лет, газ −30…+70 °С, среда −40…+70 °С
Сравнение по критериям
| Критерий | РГ-Р | RVG | RABO |
|---|---|---|---|
| Типоразмеры, DN | G10–G1000, DN 32–200 | G10–G1000, DN 32–200 | G10–G1000, DN 32–200 |
| Диапазон измерения | 1:30 базовый, до 1:250 | Б/К: до 1:250; Р: до 1:50 | Б/К: до 1:250; Р: до 1:50 |
| Порог чувствительности | 0,08 (G10–G65) … 1 м³/ч (G1000) | Б/К 0,08–1; Р 0,1–0,65 м³/ч | Б/К 0,08–1; Р 0,03–0,4 м³/ч |
| Исполнения | Б, К (компакт G16/G25/G100) | Б, К, Р | Б, К, Р |
| Точность | О/У: ±2 % (Qmin–Qt), ±1 % (Qt–Qmax); 3С…6С до ±1,4 %; 2У — ±0,9 % во всём диапазоне | ||
| Рабочее давление | до 1,6 МПа; испытание на прочность 2,4 МПа | ||
| Температура газа / среды | −30…+70 / −40…+70 °С | −30…+70 / −40…+70 °С | −30…+70 / −40…+70 °С |
| Степень защиты | IP65 | IP65 | IP65; IP67 в исп. Р |
| Поверка / служба | 4 года / 12 лет | 5 лет / 12 лет | 5 лет / 12 лет |
| Датчики импульсов | ТВ49 (НЧ) в комплекте, A1K (ВЧ) по заказу | ТВ49 (Б/К), IN-S10 и R-300 (Р), A1K | ТВ49 (Б/К), IN-S10 и R-300 (Р), A1K |
| Масса, исп. Б | G16–G65 DN50 — 11,5 кг; G100 DN80 — 23; G250 — 39–40; G400 DN150 — 102; G1000 — 145 кг | ||
| Цена G10–G65 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ |
Исполнения Б, К и Р: что писать в заказе
Обозначение из РЭ: «РГ-Р G160-DN80-О-Б-(1:200)-Л-Н1-В0» — типоразмер, DN, исполнение по точности (О), конструктивное исполнение (Б), диапазон, тип счётного механизма (Л), датчики (Н1 — один НЧ, В0 — без ВЧ). Направление потока задаётся при заказе; если его не указать, шильдики «P» и стрелки потока кладут в комплект, а механизм Д ставится по умолчанию.
Как работает ротационный счётчик
Роторы вытесняют объём
Два ротора синхронизированы зубчатыми колёсами и вращаются навстречу; корпус, роторы и основания образуют измерительную камеру — у G16 это 0,51 дм³, у G1000 — 19,7 дм³ за оборот.
Редуктор и магнитная муфта
Вращение через многоступенчатый редуктор и магнитную муфту передаётся из полости под давлением к 8-разрядному счётному механизму; корпус механизма поворачивается на 355° для удобного считывания.
Импульсы в корректор
Датчик ТВ49 (Б/К) или IN-S10 / R-300 (Р) передаёт объём в ЕК270 или ТС220; штуцер «P» и гильза температуры дают корректору давление и температуру для приведения к стандартным условиям.
Подбор по расходу и цены (исп. Б, розница с НДС)
Qmin в таблице — при самом широком диапазоне, который завод даёт на этот типоразмер, и при базовом 1:30. Цифры одинаковы для РГ-Р, RVG и RABO (РЭ табл. 1). Перепад давления при Qmax — от 100 Па у G10 DN50 до 900 Па у G400 DN100.
| Типоразмер | Qmax, м³/ч | Qmin, м³/ч | DN | РГ-Р | RVG исп. Б | RABO исп. Б |
|---|---|---|---|---|---|---|
| G10 | 16 | 0,3 (1:50) | 32 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ |
| 40 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ | |||
| 50 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ | |||
| G16 | 25 | 0,5 (1:50) | 32 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ |
| 40 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ | |||
| 50 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ | |||
| G25 | 40 | 0,5 (1:80) | 40 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ |
| 50 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ | |||
| G40 | 65 | 0,5 (1:130) | 40 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ |
| 50 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ | |||
| G65 | 100 | 0,4 (1:250) | 50 | 174 582 ₽ | 192 028 ₽ | 192 028 ₽ |
| G100 | 160 | 0,6 (1:250) | 80 | 230 458 ₽ | 253 516 ₽ | 253 516 ₽ |
| G160 | 250 | 1 (1:250) | 80 | 278 404 ₽ | 278 404 ₽ | 306 220 ₽ |
| 100 | 374 662 ₽ | 402 478 ₽ | 412 116 ₽ | |||
| G250 | 400 | 1,6 (1:250) | 80 | 435 540 ₽ | 484 950 ₽ | 479 094 ₽ |
| 100 | 440 908 ₽ | 490 318 ₽ | 484 950 ₽ | |||
| G400 | 650 | 2,5 (1:250) / 4 (1:160) | 100 | 845 704 ₽ | 930 372 ₽ | 930 372 ₽ |
| 150 | 1 809 992 ₽ | 1 991 040 ₽ | 1 990 918 ₽ | |||
| G650 | 1000 | 6 (1:160) | 150 | 2 100 840 ₽ | 2 310 924 ₽ | 2 310 924 ₽ |
| G1000 | 1600 | 10 (1:160) | 200 | 2 443 538 ₽ | 2 687 904 ₽ | 2 687 904 ₽ |
Исполнение Р у RVG и RABO — узкий диапазон, но другой механизм и, у RABO, защита IP67:
| Типоразмер · DN | Qmax, м³/ч | Qmin при 1:20 / 1:30 / 1:50 | RVG исп. Р | RABO исп. Р |
|---|---|---|---|---|
| G16 · DN50 | 25 | 1,3 / 0,8 / 0,5 | 192 028 ₽ | 192 028 ₽ |
| G25 · DN50 | 40 | 2 / 1,3 / 0,8 | 192 028 ₽ | 192 028 ₽ |
| G40 · DN50 | 65 | 3 / 2 / 1,3 | 192 028 ₽ | 192 028 ₽ |
| G65 · DN50 | 100 | 5 / 3 / 2 | 192 028 ₽ | 192 028 ₽ |
| G160 · DN80 | 250 | 13 / 8 / 5 | — | 278 404 ₽ |
| G250 · DN100 | 400 | 20 / 13 / 8 | — | 418 862 ₽ |
Документы завода
Монтаж: что важно для ротационных
- Прямые участки не нужны ни до, ни после счётчика во всём диапазоне давлений; допускается установка вплотную к фильтру, регулятору, конфузорам и диффузорам; несоосность и некруглость трубы не нормируются, разница диаметров трубы и DN счётчика — до ±10 %.
- Положение. Горизонтально или вертикально; при конденсате в газе — вертикально с потоком сверху вниз. Не ставить в нижней точке трубопровода, беречь от вибрации и магнитных полей. Счётный механизм — вверх.
- Фланцы типов 01 и 11 с уплотнительной поверхностью «В» по ГОСТ 33259, отверстия под болты — ряд 2; уступ между внутренним диаметром фланца и счётчика допустим.
- Чистота. Перед монтажом трубопровод очистить, сварку рядом со счётчиком и гидроиспытания с ним не проводить; тефлоновая лента в резьбах до счётчика — источник частиц в камере.
- Масло. Подшипники и редуктор смазываются маслом из комплекта; флаконы 90 и 1000 мл продаются отдельно. Счётчики G160 и выше перемещают за рым-болты, не за счётный механизм; допускаются подпорки под корпус.
- Обслуживание. Счётчик неремонтируемый на объекте — ремонт на заводе или в авторизованном центре; поверка каждые 4 (РГ-Р) или 5 (RVG, RABO) лет.
Частые ошибки при подборе
- Базовый диапазон 1:30 «по умолчанию». Расширение до 1:160 бесплатно, но его нужно вписать в заказ — потом счётчик придётся переградуировать на заводе.
- Не указано направление потока. Придёт механизм Д с шильдиками в пакете; для стабильного объекта проще сразу задать Л или П.
- Исп. Р ради R-300, когда расход переменный. У Р диапазон до 1:50; если нужен 1:160–1:250, берите Б и ставьте A1K как ВЧ-датчик.
- DN по трубе. G160 и G250 есть на DN 80 и 100 с одинаковыми расходами — выбирайте по расходу и ставьте переходы.
- Без фильтра. Роторы с зазорами в десятые доли миллиметра клинят на окалине; ФГ16 или сварной ФГ16-С обязателен.
Вопросы и ответы
Чем РГ-Р отличается от RVG и RABO, если расходы у них одинаковые?
Все три — ротационные счётчики РАСКО Газэлектроника с алюминиевым корпусом, 8-разрядным счётным механизмом, рабочим давлением 1,6 МПа и одинаковыми таблицами Qmin/Qmax для исполнений Б и К. Разница — в родословной и допусках: РГ-Р — собственная разработка завода, самый доступный (от 174 582 ₽), интервал между поверками 4 года; RVG и RABO — линейки, выпускаемые по лицензии Elster (Госреестр № 16422-10 и № 54267-13), интервал поверки 5 лет, есть исполнение Р со счётным механизмом под датчик R-300 и IP67 у RABO. Цена RVG и RABO одинаковая — от 192 028 ₽.
Что означают исполнения Б, К и Р?
Б — базовое исполнение с низкочастотным датчиком ТВ49 и счётным механизмом Л (поток слева направо), П (справа налево) или Д (двунаправленный). К — компактное исполнение того же DN для G16, G25 и G100: корпус короче и легче (9 кг против 11,5 кг у G16 DN50). Р — исполнение RVG и RABO с механизмом, рассчитанным на датчики IN-S10 и среднечастотный R-300, любое направление потока при горизонтальном и вертикальном монтаже, у RABO — IP67; диапазон исп. Р уже: до 1:50, и типоразмеры только G16–G400.
Какой диапазон измерения заказывать?
Базовый диапазон 1:30 (РГ-Р, RVG, RABO исп. Б) или 1:20 (исп. Р). Расширение до 1:50, 1:65, 1:80, 1:100, 1:130 и 1:160 у завода бесплатно и зависит от типоразмера (см. таблицу), 1:200 и 1:250 — доплата 7 320 ₽ и 9 150 ₽. Чем шире диапазон, тем ниже Qmin: у G65 DN50 при 1:250 это 0,4 м³/ч вместо 3 м³/ч при 1:30. Для котельной с переменной нагрузкой это и есть главный аргумент за ротационный счётчик.
Нужны ли прямые участки и фильтр?
Прямые участки до и после ротационного счётчика не требуются во всём диапазоне давлений — его можно ставить сразу за фильтром или регулятором (РЭ RVG п. 2.2.1). Фильтр обязателен: размер твёрдых частиц в газе не более 0,08 мм, в комплекте идёт защитная коническая сетка, завод рекомендует ФГ16 и не рекомендует волосяные фильтры. Комплект прямых участков КПУ-50/Р (35 624 ₽) нужен не для формирования потока, а для мест отбора давления и температуры под корректор.
Какая погрешность и что даёт исполнение 2У?
Основное исполнение О и У: ±2,0 % от Qmin до Qt и ±1,0 % от Qt до Qmax (Qt = 0,1 Qmax для О, 0,05 Qmax для У). Исполнения 3С…6С / 3У…6У снижают погрешность в нижней зоне до ±1,9…±1,4 %. Исполнение 2У даёт ±0,9 % во всём диапазоне и стоит 17 690 ₽ к любому из трёх счётчиков; исполнение У — 6 710 ₽.
Какой счётчик брать под корректор ЕК270?

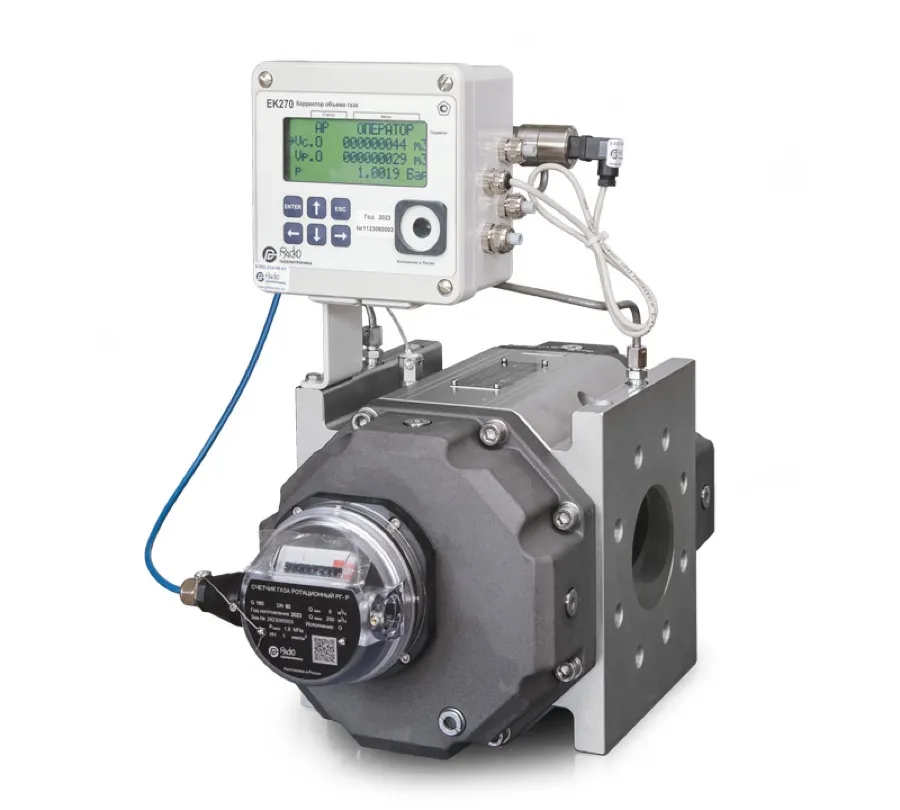

Любой из трёх: на всех есть штуцеры отбора давления «P» и гильзы под термопреобразователь, НЧ-датчик ТВ49 входит в комплект Б и К, для исп. Р ставится IN-S10. Готовые комплексы «счётчик + ЕК270» с заводской настройкой — это СГ-ЭК-Р, их подбор мы разобрали в отдельной статье; по цене комплекс на РГ-Р начинается от 389 424 ₽, на RABO/RVG исп. Р — от 406 870 ₽.
Подберём ротационный счётчик и комплекс под ваш узел учёта
Назовите расход, давление, DN и требования поставщика газа — предложим РГ-Р, RVG или RABO в нужном исполнении, с датчиками, КПУ и корректором ЕК270, приложим документы для согласования. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
