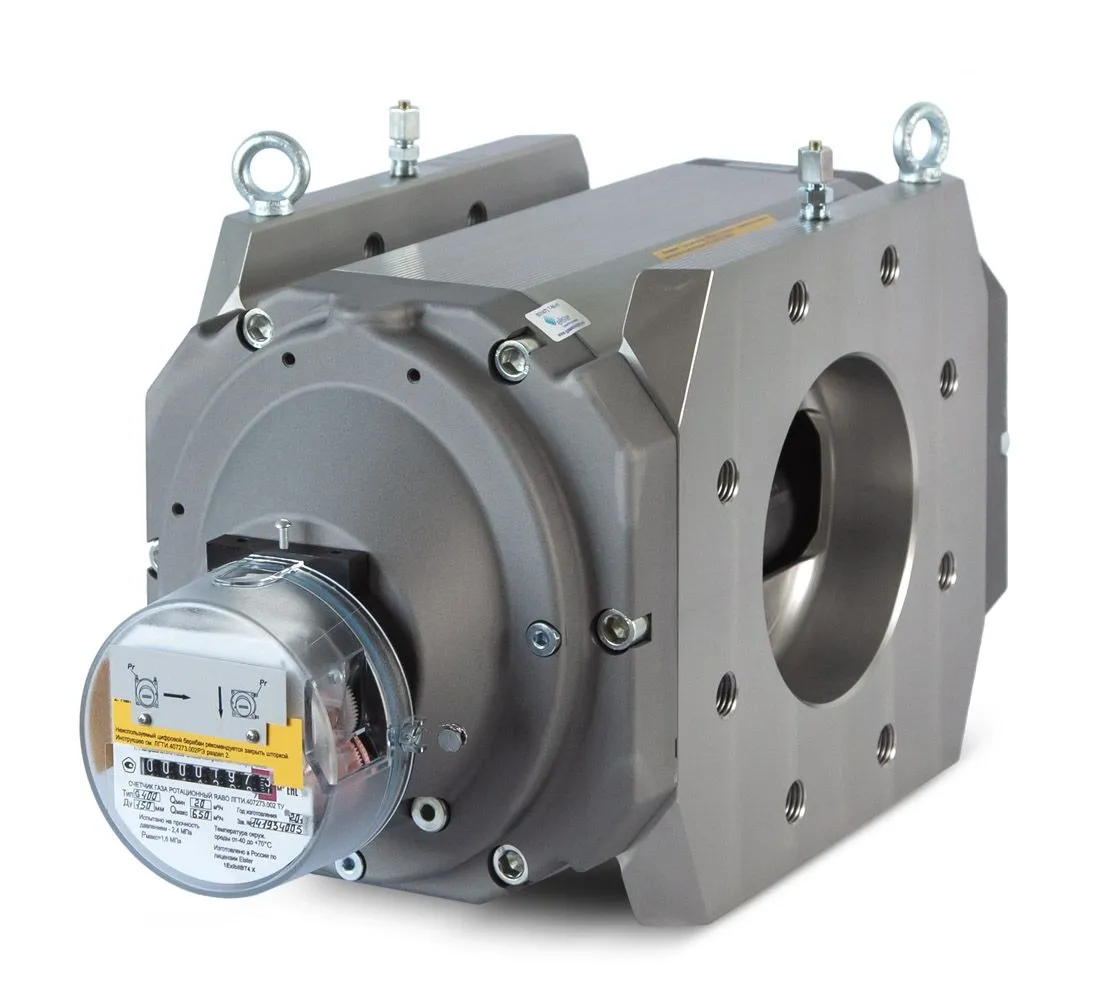

Счетчик газа ротационный RABO G25 DN50
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
Характеристики Счетчик газа ротационный RABO G25 DN50
| Модель | RABO G25 |
| Типоразмер | G25 |
| Условный проход DN | 50 мм |
| Qmax | 40 м³/ч |
| Диапазон измерения | 1:30 |
| Максимальное рабочее давление | 1,6 МПа |
| Описание по прайсу завода | RABO G25 Ду=50 мм (Qmax=40 м³/ч; Ду=40,50 мм) |
| Производитель | ООО «РАСКО Газэлектроника», Арзамас |
Назначение
Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.
Обновления в линейке RABO
Счётчики газа ротационные RABO разработаны с учетом многолетнего опыта эксплуатации счетчиков газа RVG и превосходят его по метрологическим и эксплуатационным характеристикам.
Обновленные счетчики газа RABO имеют несколько исполнений: Р, Б, К; в зависимости от размера и конструкции корпуса.
Область применения
Ротационные счетчики газа RABO используются для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов. Счетчики RABO могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Благодаря низкой потере давления и малой инерционности ротационные счетчики RABO подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа, также в импульсном режиме работы.
В составе узлов учета газа (УУГ) счетчики RABO комплектуются электронным корректором объема газа EK270, приводящим рабочий объем газа, прошедший через счетчик, к стандартным условиям. Счетчик газа RABO и корректор ЕК270 представляют собой единое средство измерения — комплекс для измерения количества газа СГ-ЭК. Узел учета газа в шкафном или блочном исполнении также может включать в себя контрольно-измерительные приборы, запорно-регулирующую арматуру, фильтр газа, систему телеметрии для дистанционный передачи данных и прочее дополнительное оборудование.
При необходимости точного измерения мгновенного значения расхода газа, счетчики газа RABO могут быть дополнительно оснащены высокочастотными датчиками А1К исполнения «Б».
Отличительные особенности
- Высокая точность измерения.
- Низкий порог чувствительности по расходу.
- Пониженная, в сравнении с RVG, чувствительность к пневмоудару.
- Монтаж на горизонтальных и вертикальных участках газопровода.
- Применение счетчика для направлений потока газа слева направо или справа налево.
- Широкий диапазон измерения (до 1:250).
- Отсутствие требований к длине прямолинейных участков трубопровода.
- Низкая потеря давления на счетчике.
- Возможность работы с электронными корректорами объема газа.
- Наличие исполнений с улучшенными метрологическими характеристиками.
- Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов.
- Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации.
Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.
Монтажные размеры у одинаковых типоразмеров счетчиков RVG и RABO одинаковы (за исключением типоразмера G400).
Основные характеристики
Счётчики RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяют требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740–2023 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», имеют сертификаты соответствия ТР ТС.
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О», «У» | от Qmin до Qt от Qt до Qmax включ. | ±2,0 ±1,0 |
| «3С», «3У» | от Qmin до Qt от Qt до Qmax включ. | ±1,9 ±1,0 |
| «4С», «4У» | от Qmin до Qt от Qt до Qmax включ. | ±1,7 ±1,0 |
| «5С», «5У» | от Qmin до Qt от Qt до Qmax включ. | ±1,6 ±1,0 |
| «6С», «6У» | от Qmin до Qt от Qt до Qmax включ. | ±1,4 ±1,0 |
| «2У» | от Qt до Qmax включ. | ±0,9 |
где
Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax для исполнения «О», «3С», «4С», «5С», «6С» и 0,05Qmax для исполнения «У», «3У», «4У», «5У», «6У».
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
Технические характеристики счётчика газа RABO по типоразамерам
- Исполнения: «Р», «Б», «К».
- Рабочее давление измеряемого газа: не более 1,6 МПа.
- Диапазон температур измеряемой среды: от −30 до +70 °С.
- Диапазон температур окружающей среды: от −40 до +70 °С.
- Счетный механизм: 8-разрядный.
- Степень защиты счётчика от проникновения пыли и воды: IP67 (IP65 для исполнений Б и К) по ГОСТ 14254.
- Средний срок службы: 12 лет.
- Средняя наработка на отказ: 100000 ч.
- Интервал между поверками: 5 лет.
RABO G10
- Диапазоны рабочих расходов счётчика: 1:50, 1:30
- Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
- Масса — 12 кг
RABO G16
- Диапазоны рабочих расходов счётчика: 1:50, 1:30
- Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
- Масса — 12 кг
RABO G25
- Диапазоны рабочих расходов счётчика 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
- Масса — 12 кг
RABO G40
- Диапазоны рабочих расходов счётчика 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,03 м³/ч³, цена оборота ролика младшего разряда — 0,1 м³
- Масса — 12 кг
RABO G65
- Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
- Масса — 12 кг
RABO G100
- Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,05 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Масса — 16 кг
RABO G160
- Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,1 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Масса — 32 кг
- Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты
RABO G250
- Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,2 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Масса — 36 кг
- Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты
RABO G400
- Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,4 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Масса для DN100 — 42 кг, DN150 — 41 кг
- Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты
RABO G650
- Диапазоны рабочих расходов счётчика 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,4 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Масса для DN100 — 42 кг, DN150 — 41 кг
- Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты
RABO G1000
- Диапазоны рабочих расходов счётчика 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30
- Порог чувствительности 0,4 м³/ч, цена оборота ролика младшего разряда — 1 м³
- Масса для DN100 — 42 кг, DN150 — 41 кг
- Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты
Метрологические характеристики
| Типо- размер | DN, мм | Qmax, м3/ч | Qmin, м3/ч для диапазонов рабочих расходов Qmin/Qmax | Перепад давления при Qmax, Па | ||||||||
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | ||||
| G10 | 32 | 16 | – | – | – | – | – | – | – | 0,3 | 0,5 | 200 |
| G10 | 40 | 16 | – | – | – | – | – | – | – | 0,3 | 0,5 | 140 |
| G10 | 50 | 16 | – | – | – | – | – | – | – | 0,3 | 0,5 | 100 |
| G16 | 32 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 200 |
| G16 | 40 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 140 |
| G16 | 50 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 100 |
| G25 | 40 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 170 |
| G25 | 50 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 150 |
| G40 | 40 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 380 |
| G40 | 50 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 300 |
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 3 | 460 |
| G100 | 80 | 160 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 5 | 500 |
| G160 | 80 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G160 | 100 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G250 | 80 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 800 |
| G250 | 100 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 800 |
| G400 | 100 | 650 | 2,5 | 3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 900 |
| G400 | 150 | 650 | – | – | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 430 |
| G650 | 150 | 1000 | – | – | 6 | 8 | 10 | 12 | 16 | 20 | 33 | 500 |
| G1000 | 200 | 1600 | – | – | 10 | 12 | 16 | 20 | 24 | 32 | 53 | 650 |
1. Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от сплошной синей линии.
2. Исполнения счетчика «3С», «4С», «5С», «6С», «3У», «4У», «5У», «6У» возможны только для рабочих расходов, расположенных справа от пунктирной зеленой линии.
| Типоразмер | G10 | G16 | G25 | G40 | G65 | G100 | G160 | G250 | G400 | G650 | G1000 |
| Порог чувствительности, м3/ч - для исп. Р - для исп. Б, К | – 0,08 | 0,03 0,08 | 0,03 0,08 | 0,03 0,08 | 0,03 0,08 | 0,05 0,15 | 0,1 0,15 | 0,2 0,2 | 0,4 0,4 | – 0,7 | – 1,0 |
| Емкость счетного механизма, м3 | 106 | 106 | 106 | 106 | 106 | 107 | 107 | 107 | 107 | 107 | 108 |
| Объем измерительной камеры, дм3 - для исп. Р - для исп. Б - для исп. К | 0,87 0,95 0,51 | 0,87 0,95 0,51 | 0,87 0,95 0,51 | 0,87 0,95 – | 0,87 0,95 – | 1,61 2,78 1,17 | 2,99 3,1 – | 3,7 4,5 – | 4,5 4,68 – | – 15,7 – | – 19,7 – |
| Цена деления ролика младшего разряда, м3 | 0,002 | 0,002 | 0,002 | 0,002 | 0,002 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,2 |
Инструкция по замене масла в ротационном счетчике RABO и другие технические данные по использованию счетчика описаны в Руководстве по эксплуатации ЛГТИ.407273.002РЭ
