Фильтр газовый ФГС-50 ВО и датчики перепада ДИПД: зачем фильтр перед счётчиком и клапаном
Газовый фильтр защищает счётчик, регулятор и клапаны от окалины и пыли: без него узел учёта начинает врать, а арматура теряет герметичность. Разбираем сетчатый ФГС-50 ВО (очистка 99,5 %, до 4 000 м³/ч) и восемь модификаций индикаторов перепада давления ДИПД — с расшифровкой маркировки по ТУ завода и ценами.
Газовый фильтр ставится перед счётчиком, регулятором и клапанами, чтобы окалина, ржавчина и пыль из трубы не попадали в механизмы. Без фильтра мехчастицы клинят счётный механизм, царапают затворы клапанов и забивают регуляторы — узел учёта начинает врать, а арматура теряет герметичность. Именно поэтому фильтр — стандартная позиция в спецификации любого газового узла.
Завод СарГазКом выпускает фильтр газовый сетчатый высокой очистки ФГС-50 ВО (5 400 ₽) и датчики-индикаторы перепада давления ДИПД (от 2 448 ₽), которые показывают степень загрязнения фильтра. Ниже — характеристики, все модификации ДИПД и как понять, что фильтр пора чистить.

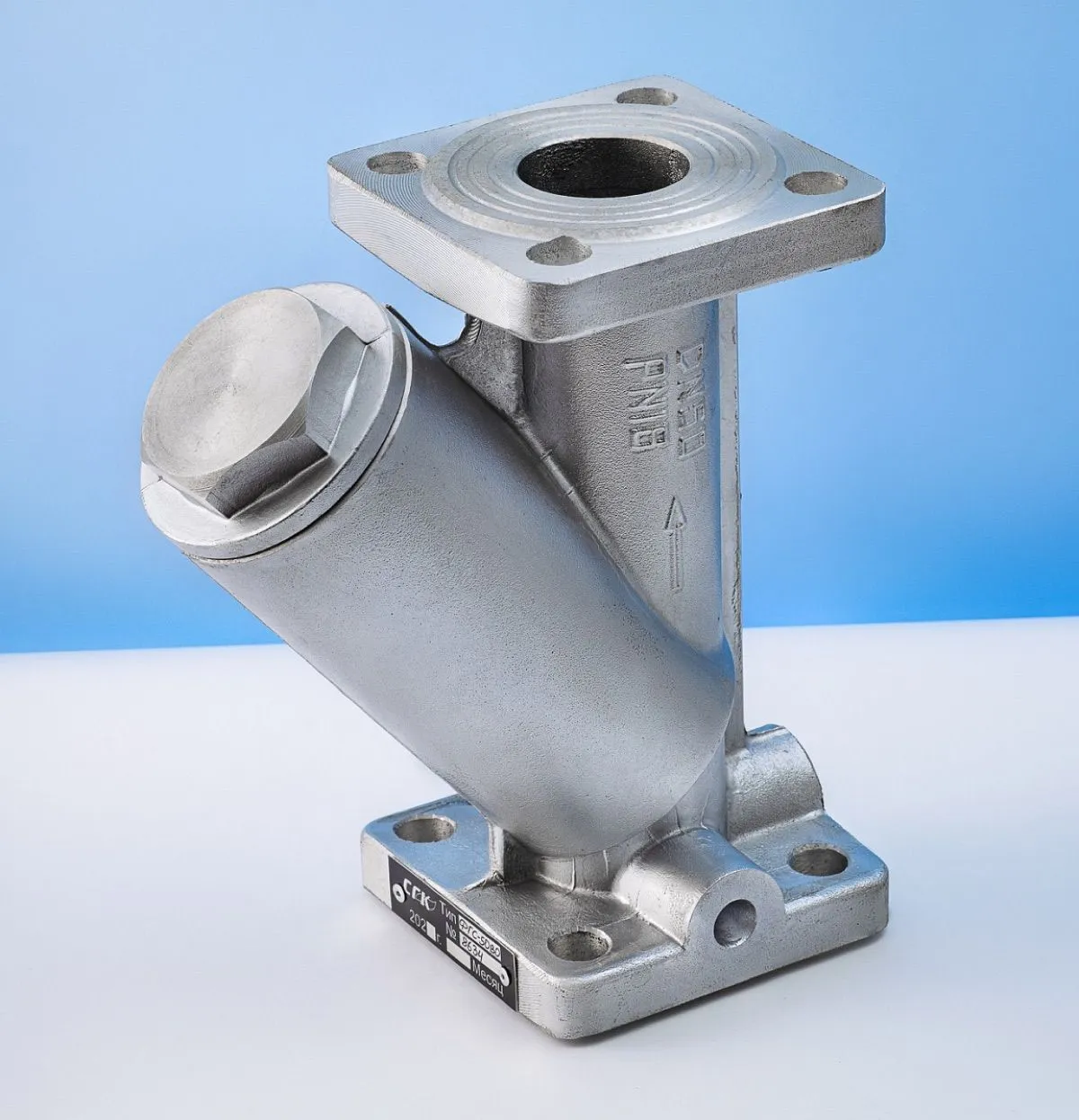

ФГС-50 ВО: характеристики из паспорта
Очистка 99,5 %
Фильтрующий элемент — полутомпаковая сетка. Задерживает механические частицы природного газа, воздуха, азота и других неагрессивных газов.
DN 50 · 1,6 МПа
Фланцевое присоединение, пропускная способность до 4 000 м³/ч, рабочая температура от −40 до +70 °C, масса 7 кг.
Гнёзда под ДИПД
До и после сетки в корпусе — резьбовые отверстия под индикатор перепада давления: загрязнение видно без разборки.

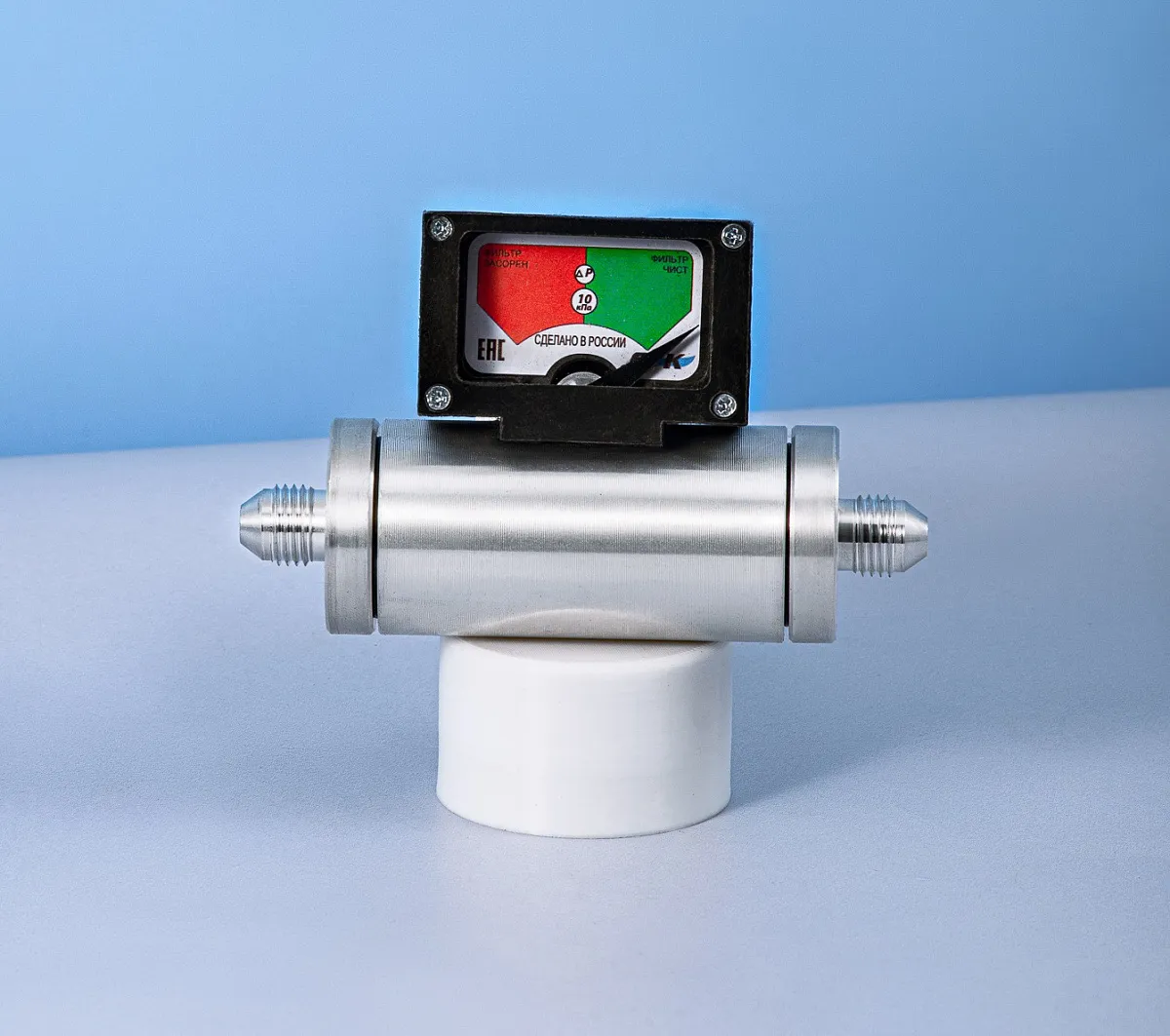

ДИПД: как понять, что фильтр забит
Чистая сетка почти не сопротивляется потоку. По мере загрязнения перепад давления «до/после» растёт — и это единственный честный индикатор состояния фильтра. ДИПД измеряет этот перепад и показывает стрелкой: зона нормы — эксплуатируем, приближение к максимуму — пора промывать сетку. Важно из ТУ завода: ДИПД не является средством измерения и не требует периодической поверки — его не нужно вносить в графики поверки узла.
Цены (розница, с НДС)
| Позиция | Цена |
|---|---|
| ФГС-50 ВО — фильтр газовый сетчатый высокой очистки | 5 400 ₽ |
| ФГС-50 ВО с ДИПД-1-5(10) — фильтр в сборе с индикатором | 7 710 ₽ |
Датчики-индикаторы ДИПД отдельно
| Модель | Перепад | Стрелки | Подача | Цена |
|---|---|---|---|---|
| ДИПД-1-5 | 5 кПа | одна | прямая | 2 448 ₽ |
| ДИПД-1-5п | 5 кПа | одна | обратная (справа налево) | 2 448 ₽ |
| ДИПД-1-10 | 10 кПа | одна | прямая | 2 448 ₽ |
| ДИПД-1-10п | 10 кПа | одна | обратная (справа налево) | 2 448 ₽ |
| ДИПД-2-5 | 5 кПа | две | прямая | 2 550 ₽ |
| ДИПД-2-5п | 5 кПа | две | обратная (справа налево) | 2 550 ₽ |
| ДИПД-2-10 | 10 кПа | две | прямая | 2 550 ₽ |
| ДИПД-2-10п | 10 кПа | две | обратная (справа налево) | 2 550 ₽ |
Комплект «фильтр + индикатор» выгоднее покупки по отдельности: 7 710 ₽ против 7 848 ₽ по отдельности.
Монтаж и обслуживание
- Фильтр ставится первым по ходу газа перед защищаемым оборудованием: счётчиком, регулятором, электромагнитным клапаном.
- Направление потока — по стрелке на корпусе; для обратной подачи берите ДИПД с индексом «п».
- Контроль загрязнения — по ДИПД: рост перепада к максимуму означает, что сетку пора промыть. Разборка — при отключённом и стравленном участке, силами обслуживающей организации.
- После чистки перепад должен вернуться к исходному — если нет, сетка повреждена и подлежит замене.
Частые ошибки
- Узел без фильтра. «Труба же новая» — окалина со сварных швов летит именно из новой трубы. Ремонт счётчика или клапана дороже фильтра.
- Фильтр после оборудования. Защищает только то, что стоит после него по потоку.
- Нет контроля перепада. Без ДИПД загрязнение видно только при разборке — узел месяцами работает с задушенным потоком.
- ДИПД в график поверки. Не нужно: по ТУ это индикатор, а не средство измерения — поверке не подлежит.
Фильтр — часть общей обвязки узла: рядом обычно стоят электромагнитный клапан КЗГЭМ и система контроля загазованности — по этим ссылкам наши гиды по их подбору.
Документы завода
Паспорта фильтра и датчика перепада давления с нашего сайта:
Вопросы и ответы
Зачем нужен фильтр перед газовым счётчиком?
Механические частицы — окалина, ржавчина, пыль — клинят счётный механизм и приводят к недостоверному учёту. Фильтр с очисткой 99,5 % задерживает их до счётчика; это стандартное требование к узлам учёта газа.
Какое давление и расход держит ФГС-50 ВО?
Максимальное рабочее давление 1,6 МПа, пропускная способность до 4 000 м³/ч, DN 50, фланцевое присоединение, температура эксплуатации от −40 до +70 °C.
Чем ДИПД-1 отличается от ДИПД-2?
Числом стрелок: у ДИПД-1 одна стрелка (текущий перепад), у ДИПД-2 — две: текущий и максимальный зафиксированный перепад давления.
Что означает индекс «п» у ДИПД?
Обратное направление подачи среды: такой индикатор ставится на узлы, где газ идёт справа налево. Цена одинаковая с прямым исполнением.
Нужно ли поверять ДИПД?
Нет. По ТУ завода индикатор перепада давления не является средством измерения и периодической поверке не подлежит.
Как часто чистить фильтр?
По состоянию, а не по календарю: когда стрелка ДИПД подходит к максимуму перепада (5 или 10 кПа в зависимости от модели) — пора промывать сетку.
Фильтры и индикаторы в наличии
ФГС-50 ВО, комплекты с ДИПД и все восемь модификаций индикаторов — со склада в Ростове-на-Дону. Паспорта на карточках, доставка по ЮФО, опт и розница.
