Сигнализатор загазованности для дома и квартиры: как выбрать систему СГК
Сигнализатор загазованности сам перекрывает газ при утечке: датчик подаёт сигнал на электромагнитный клапан на трубе. Разбираем, когда система обязательна по СП 402.1325800.2018, чем отличаются СГК-1-Б-СН4, СГК-1-Б-СО и СГК-2-Б и как подобрать комплект по диаметру трубы — с ценами всех исполнений DN 15–50.
Сигнализатор загазованности — прибор, который круглосуточно измеряет концентрацию газа в воздухе и при утечке сам перекрывает подачу: сигнал с датчика закрывает электромагнитный клапан на газовой трубе. Человеку не нужно ничего замечать и успевать — система срабатывает за секунды, даже когда никого нет дома.

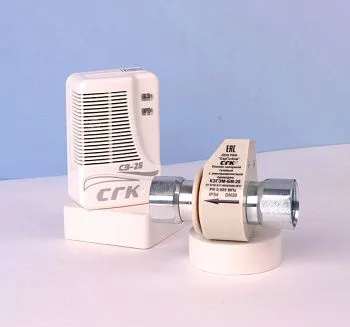

Для дома и квартиры завод СарГазКом выпускает три бытовые системы серии СГК: СГК-1-Б-СН4 — на природный газ, СГК-1-Б-СО — на угарный газ и СГК-2-Б — на оба газа сразу. Цены — от 3 120 ₽ за комплект с клапаном. Ниже — когда такая система обязательна, как она устроена и как выбрать модель за два шага.
Когда сигнализатор загазованности обязателен
Свод правил СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» предусматривает оснащение помещений с газоиспользующим оборудованием системами контроля загазованности по метану и угарному газу с автоматическим отключением подачи газа: сигнализаторы подключаются к быстродействующему запорному клапану, установленному первым по ходу газа. На практике это означает:
- газовый котёл или колонка в доме/квартире — при проектировании и газификации систему контроля загазованности закладывают в проект;
- новое подключение или замена оборудования — газораспределительная организация, как правило, требует датчики с клапаном при приёмке;
- крышные и встроенные котельные, цоколь, подвал — контроль загазованности обязателен по нормам для таких помещений.
Как работает система СГК-1-Б
Обнаружение
Сигнализатор СЗ-1Б непрерывно измеряет концентрацию природного газа. Два порога срабатывания.
Свет и сирена
Светодиод и звуковой сигнал. Опции: пульт ПК-3-Б, Wi-Fi или GSM-модуль — уведомление на телефон.
Отсечка газа
Клапан КЗГЭМ-БМ на трубе DN 15–50 перекрывает газ. Повторный пуск — вручную, после устранения утечки.
Питание — обычная розетка: входное напряжение 120–240 В, потребление не более 2 Вт. Порог тревоги по угарному газу у СЗ-2Б — от 20 мг/м³ (первый порог), по метану — доли процента концентрации, многократно ниже опасной. Данные — из паспортов завода; паспорта и сертификаты есть на каждой карточке товара.
Какую систему выбрать: два шага
Шаг 1 — какой газ контролировать. Если в доме магистральный газ — нужен контроль метана. Если есть котёл, колонка, печь или камин — добавьте контроль угарного газа: CO образуется при любом неполном сгорании и не имеет запаха.
Шаг 2 — диаметр клапана. Клапан подбирается по диаметру газовой трубы на вводе — DN 15, 20, 25, 32, 40 или 50. Цены всех исполнений (розница, с НДС):
| Диаметр трубы | СГК-1-Б-СН4 (метан) | СГК-1-Б-СО (угарный) | СГК-2-Б (оба газа) |
|---|---|---|---|
| DN 15 | 3 120 ₽ | 5 248 ₽ | 6 353 ₽ |
| DN 20 | 3 274 ₽ | 5 361 ₽ | 6 465 ₽ |
| DN 25 | 3 529 ₽ | 5 570 ₽ | 6 731 ₽ |
| DN 32 | 4 861 ₽ | 6 024 ₽ | 7 483 ₽ |
| DN 40 | 7 843 ₽ | 10 401 ₽ | 12 605 ₽ |
| DN 50 | 8 671 ₽ | 11 228 ₽ | 13 433 ₽ |
В квартирах чаще всего стоит труба DN 15–20; в частных домах с котлом — DN 20–32; DN 40–50 — большие дома и мини-котельные.

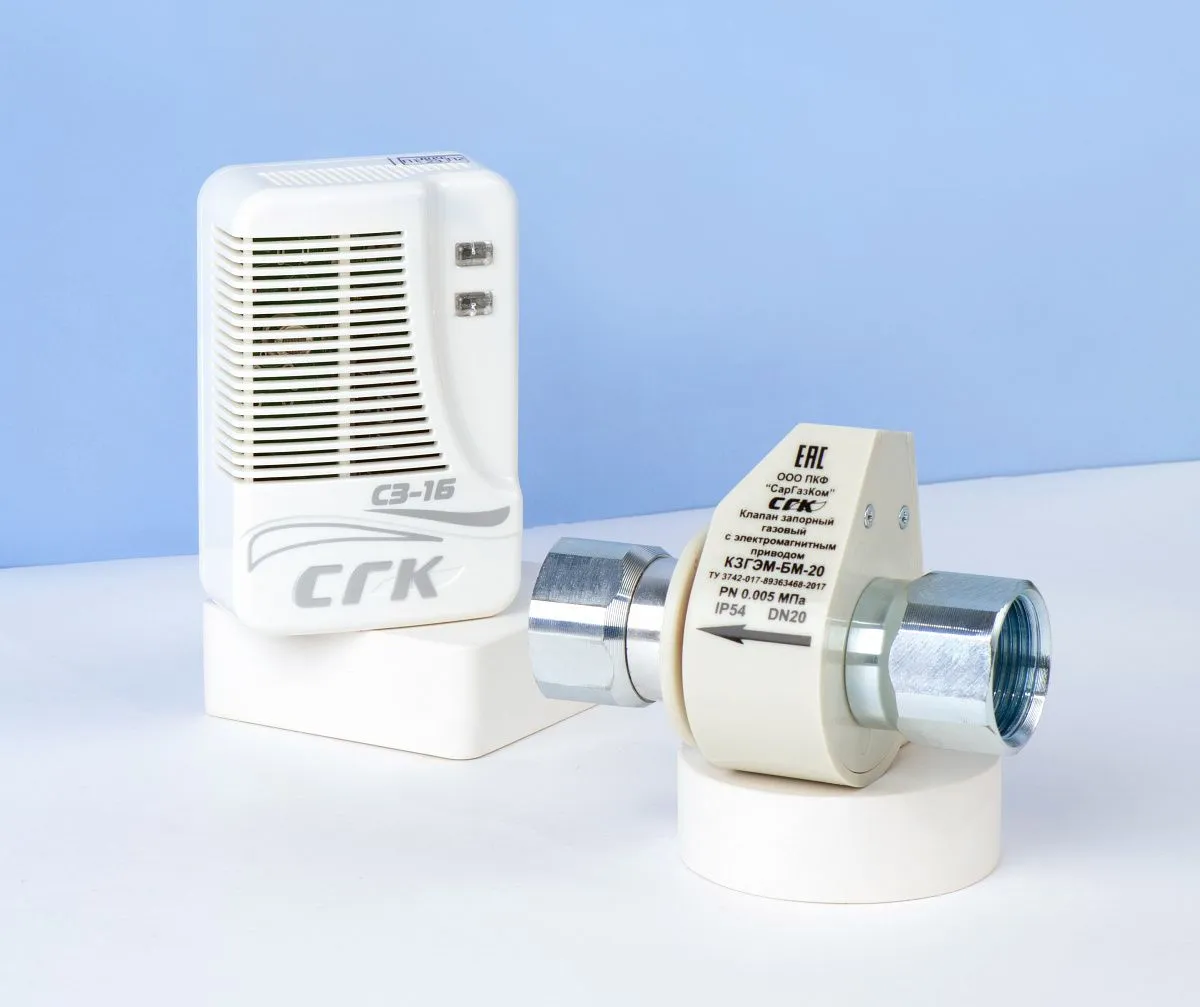

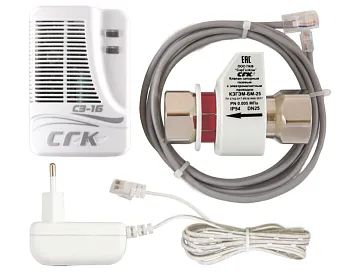

Что входит в комплект
123- 1 · Сигнализатор СЗ-1Б — крепится у потолка: метан легче воздуха. Для CO датчик ставят на высоте дыхания.

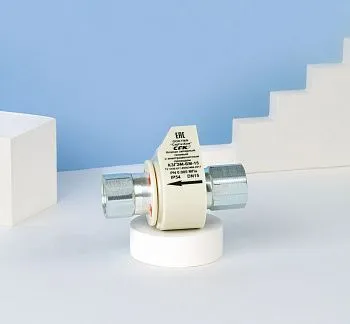

- 2 · Клапан КЗГЭМ-БМ — врезается в трубу DN 15–50, закрывается по сигналу датчика.
- 3 · Кабель «сигнализатор–клапан» — 3 м в комплекте. Плюс индикация питания и тревоги на корпусе.
Монтаж и обслуживание
- Клапан врезается в газопровод — эту часть работ выполняет газовая служба или организация с допуском; сигнализатор крепится на стену и включается в розетку.
- Датчик метана — под потолком (газ легче воздуха), датчик CO — на высоте 1,5–1,8 м. Не размещайте датчики прямо над плитой и у вентиляции.
- Раз в год — проверка срабатывания; завод рекомендует периодическую диагностику и калибровку сигнализаторов.
- После срабатывания: проветрить, перекрыть краны, вызвать 04/104, клапан открыть вручную только после устранения причины.
Частые ошибки при выборе
- Датчик без клапана. «Пищалка» из маркетплейса разбудит, но газ не перекроет. Норматив требует именно связку датчик + быстродействующий клапан.
- Клапан не под ту трубу. DN клапана должен совпадать с диаметром газопровода — измерьте или посмотрите проект до заказа.
- Только метан там, где есть котёл. CO опаснее: не имеет запаха и тяжелее обнаруживается. Для котла и колонки берите СО или СГК-2-Б.
- Монтаж датчика над плитой. Пары жира и жар портят сенсор — держите дистанцию от плиты и вытяжки.
Документы завода
Для газовиков при приёмке и для монтажников — паспорта, руководства и декларации бытовой серии с нашего сайта:
Вопросы и ответы
Обязателен ли сигнализатор загазованности по закону?
Для помещений с газовым оборудованием СП 402.1325800.2018 предусматривает системы контроля загазованности с автоматическим отключением газа. При газификации, замене котла и приёмке оборудования газораспределительные организации требуют датчики с клапаном. Точный состав системы для вашего дома определяет проект.
Чем система СГК отличается от дешёвого датчика газа?
СГК — сертифицированная система: сигнализатор с двумя порогами плюс запорный клапан, который физически перекрывает газ. Бытовые «пищалки» без клапана газ не отключают и нормативным требованиям не соответствуют.
Что происходит при отключении электричества?
Клапан в стандартном исполнении энергонезависимый — остаётся открытым, газоснабжение не прерывается. Контроль возобновляется при появлении питания; для критичных объектов есть исполнения с закрытием при пропадании питания.
Куда ставить датчики?
Датчик метана — 0,3–0,5 м от потолка (метан легче воздуха), датчик угарного газа — на высоте 1,5–1,8 м от пола. Не над плитой, не у вытяжки и окна.
Можно ли открыть клапан обратно самому?
Да, после устранения утечки и проветривания клапан взводится вручную — это сделано специально, чтобы газ не включился сам при повторной опасности.
Есть ли уведомления на телефон?
Да: Wi-Fi модуль SmartSGK или GSM-модуль отправят тревогу на телефон, а пульт ПК-3-Б продублирует сигнал в другой комнате.
Подобрать систему СГК за 5 минут
Все бытовые системы СарГазКом — в наличии на складе в Ростове-на-Дону: цены, паспорта и сертификаты на карточках товаров. Доставка по Ростову-на-Дону и всему ЮФО, опт и розница.
