Вставка, которая спасает трубу от блуждающих токов

Изолирующие соединения ИСМ, ИС, ИФС и СИ: муфтовые, приварные и фланцевые, DN 15–600.

от 79 ₽DN 15–600≥ 5 МОм

Изолирующее соединение — это диэлектрическая вставка в газопровод, которая электрически разделяет его участки: блуждающие токи и потенциал катодной защиты подземной магистрали не проходят на домовую разводку, а трубопровод не разрушается электрокоррозией. Внутри — изоляционный узел с электрическим сопротивлением не менее 5 МОм (при 500 В), при этом механически соединение держит давление газа как обычная труба.

Завод СарГазКом выпускает четыре серии: малогабаритные муфтовые ИСМ (от 79 ₽), приварные ИС, фланцевые ИФС типов А/Б/В и СИ. Ниже — какое где ставится и цены всех исполнений.

Зачем нужна диэлектрическая вставка

• Защита от электрокоррозии. Подземные стальные газопроводы работают под электрохимической защитой (ЭХЗ). Без изолирующего соединения потенциал ЭХЗ «стекает» через домовую разводку и заземление — подземная труба остаётся без защиты и корродирует.
• Развязка блуждающих токов. Вблизи трамвайных путей, ЛЭП и промзон блуждающие токи через газопровод опасны и для трубы, и для оборудования.
• Требование проектов газоснабжения. Изолирующие соединения закладываются на выходе газопровода из земли и на вводе в здание — это стандартное решение норм проектирования газораспределительных систем.

Четыре серии: какая где ставится

Квартира и дом · 0,6 МПа

ИСМ

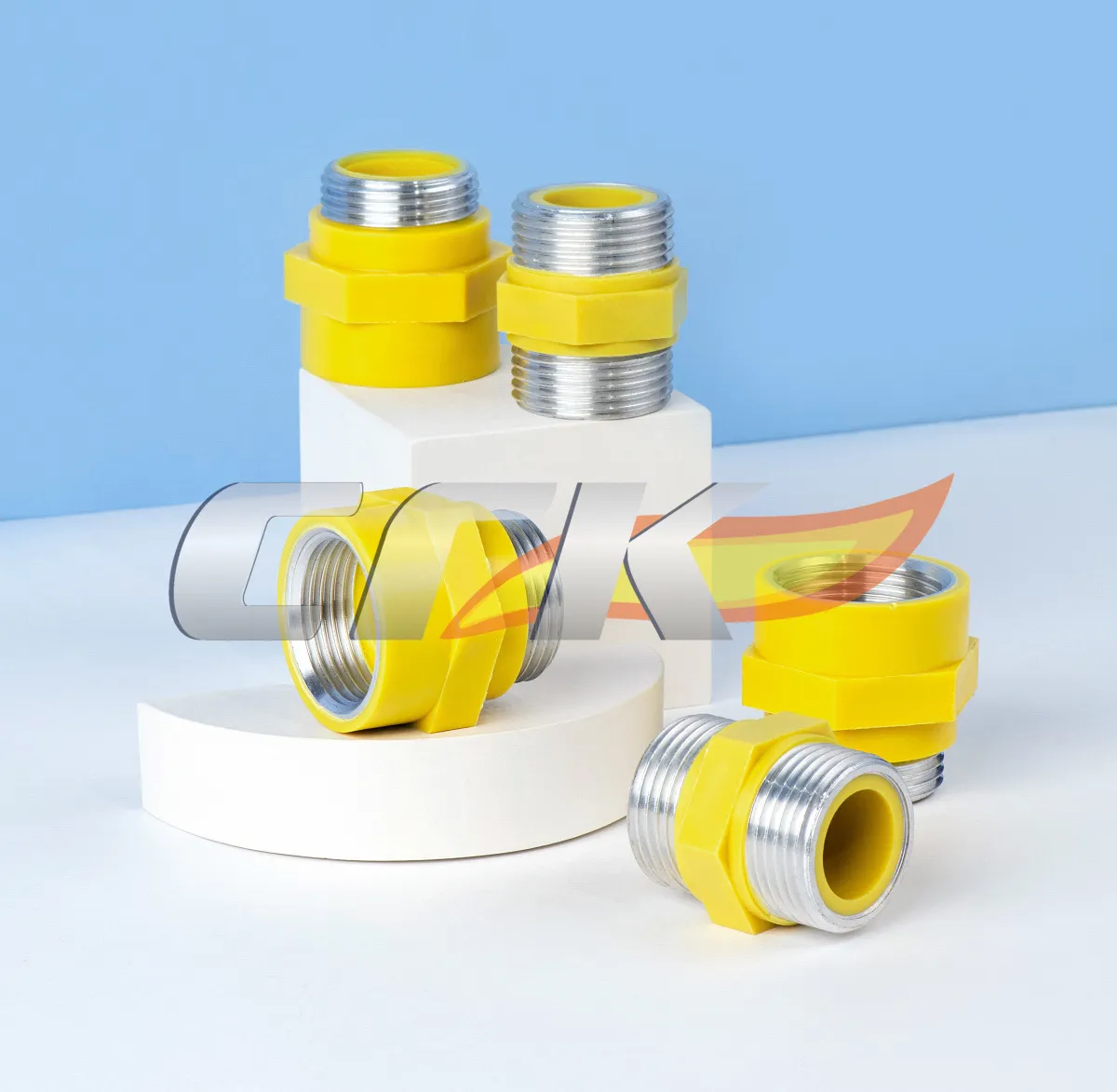

Муфтовые DN 15–25, резьбы вн-нар и нар-нар — у счётчика и опуска

от 79 ₽

Наружные сети · 1,6 МПа

ИС под приварку

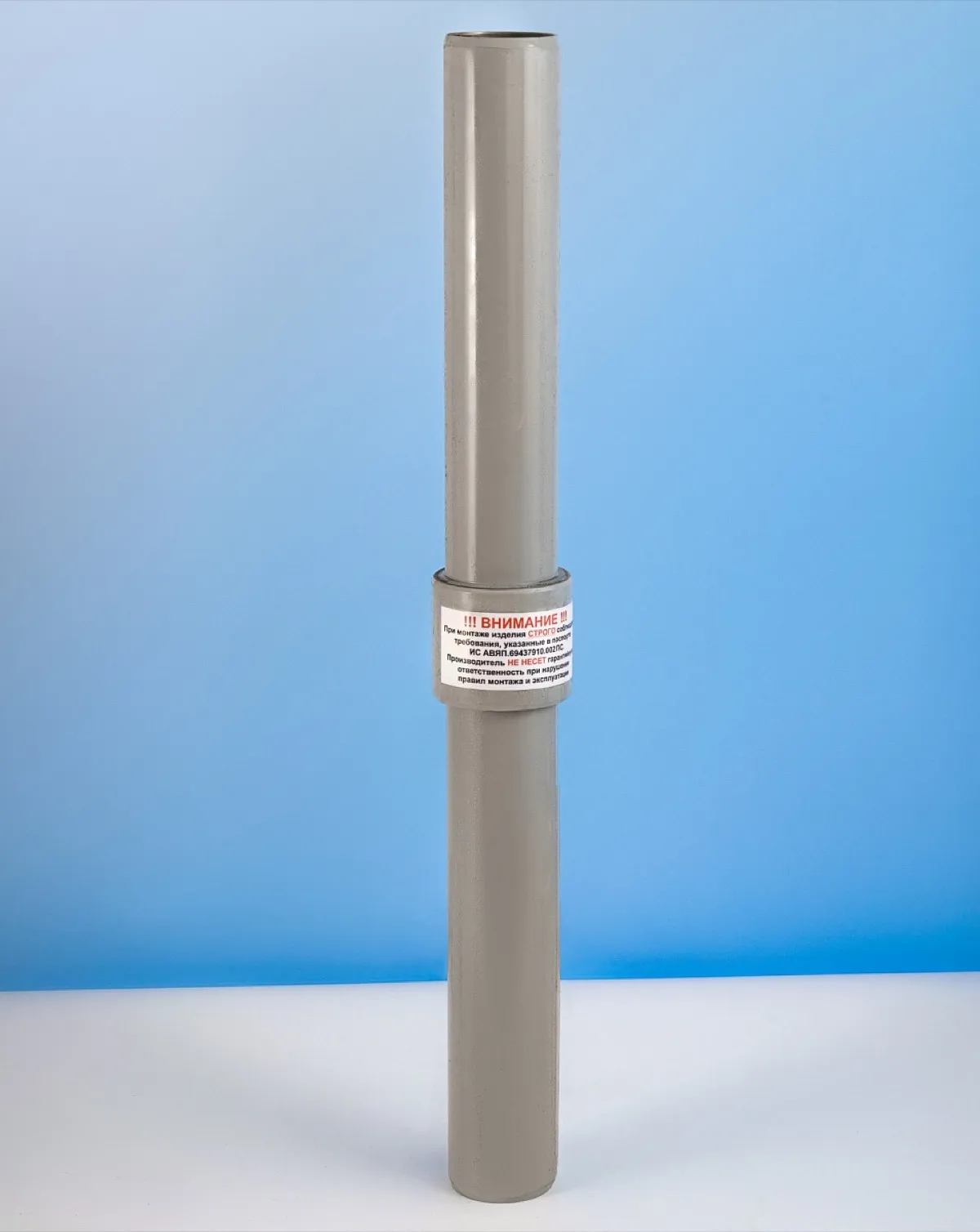

Ввариваются в трубу Ø 22–377 мм — неразъёмная вставка на вводе

от 1 170 ₽

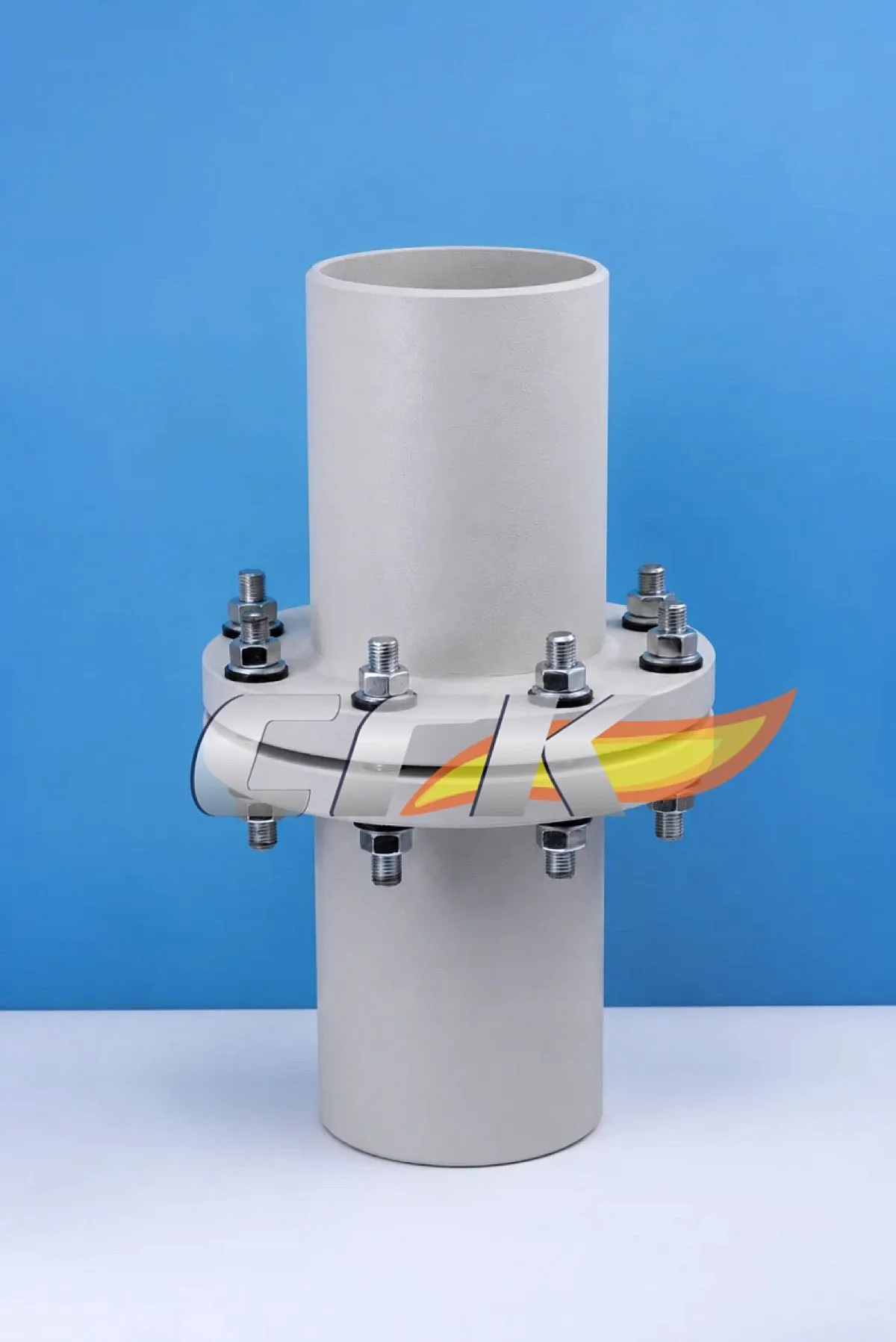

Фланцевые узлы · PN 10/16

ИФС А/Б/В и СИ

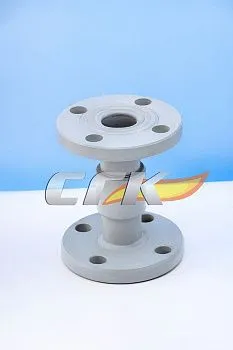

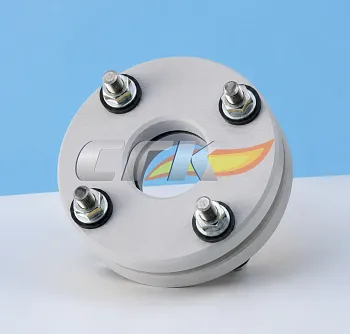

DN 20–600, в разрыв фланцевого узла — ГРПШ, котельные, ГРУ

от 1 292 ₽

Правило выбора простое: резьбовой узел в квартире или доме — ИСМ по диаметру и резьбам; сварная магистраль — ИС по наружному диаметру трубы; фланцевый узел — ИФС (конструктивный тип А, Б или В — по проекту) либо СИ. Все серии — по ТУ 3799-002-69437911-2012, для природного газа и паровой фазы СУГ.

Цены (розница, с НДС)

ИСМ — муфтовые малогабаритные (0,6 МПа)

ИС — под приварку, по наружному Ø трубы (1,6 МПа)

ИФС — фланцевые, типы А/Б/В (PN 16)

Диаметры больше DN 200 (до DN 600) — под заказ, цена по запросу.

СИ — соединения изолирующие фланцевые (PN 16)

Монтаж: что важно

• Изолирующее соединение ставится на выходе газопровода из земли и/или на вводе в здание — точки по проекту газоснабжения.
• ИС приварные монтируются сваркой при строгом соблюдении паспорта: перегрев узла при сварке разрушает изоляцию.
• После монтажа сопротивление узла проверяется мегаомметром — норма не менее 5 МОм при 500 В.
• Не шунтируйте соединение: металлические хомуты, провода заземления и крепёж поверх вставки сводят её эффект к нулю.

Частые ошибки

• Изолирующая вставка «где удобно». Точки установки определяет проект: обычно выход из земли и ввод — вставка в середине разводки не защищает подземную часть.
• Шунтирование заземлением. Если после вставки труба снова соединена с контуром заземления до неё — развязки нет.
• ИСМ на наружной сети. Малогабаритные муфтовые — для внутренних газопроводов (0,6 МПа); на улице и магистрали — ИС/ИФС на 1,6 МПа.
• Неверный тип ИФС. Типы А/Б/В не взаимозаменяемы автоматически — сверьтесь с проектом или спросите нас.

Кстати, о комплексной защите газопровода: от пожара трубу защищает термозапорный клапан КТЗ — обе позиции обычно идут в одной спецификации узла ввода.
