Клапан газовый электромагнитный КЗГЭМ: как выбрать отсекатель газа по давлению и DN
Электромагнитный клапан — исполнительный орган системы контроля загазованности: по сигналу датчика он перекрывает газ за секунды. Разбираем три линейки СарГазКом — бытовые КЗГЭМ-БМ, универсальные КЗГЭМ DN 15–300 и предохранительные КПЭГ-М до 1,2 МПа — с ценами всех исполнений и подбором за три шага.
Клапан газовый электромагнитный — это отсекатель на газовой трубе: в обычном режиме он открыт и не мешает потоку, а по сигналу сигнализатора загазованности мгновенно перекрывает газ. Это исполнительный орган любой системы контроля загазованности — датчик обнаруживает утечку, клапан её останавливает. Повторный пуск газа — только вручную, после устранения причины.
Завод СарГазКом выпускает три линейки: бытовые КЗГЭМ-БМ (DN 15–25, от 2 097 ₽), универсальные КЗГЭМ (DN 15–300, до 0,3 МПа) и предохранительные КПЭГ-М (DN 50/100, до 1,2 МПа). Ниже — чем они отличаются и как выбрать под свою трубу.
Три линейки: какая для чего

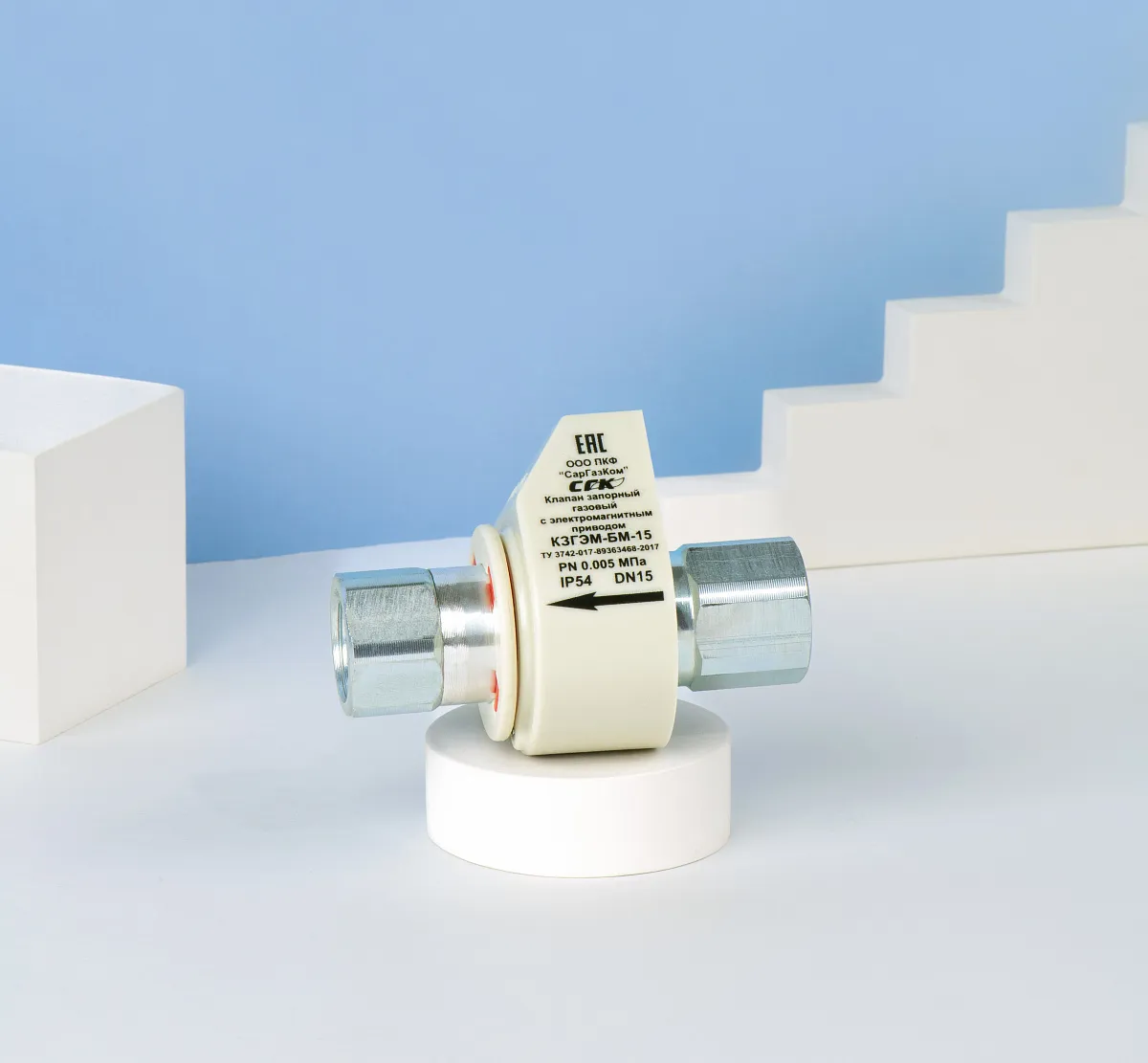

КЗГЭМ-БМ / Б

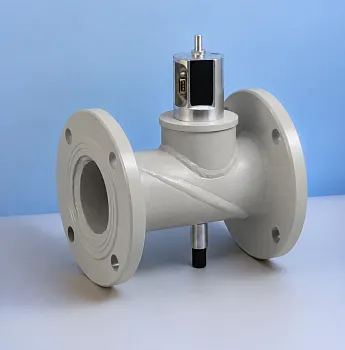

КЗГЭМ

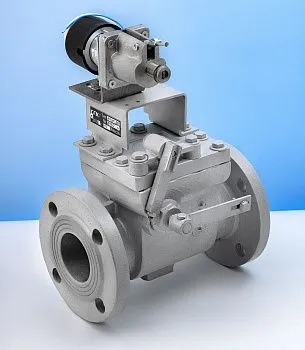

КПЭГ-М
Как это работает в системе
Сигнал от датчика
Сигнализатор (например, СЗ-1Б) фиксирует превышение концентрации газа и подаёт импульс на клапан.
Отсечка за секунды
Электромагнитный привод закрывает затвор. В дежурном режиме клапан открыт и энергию не потребляет.
Ручной взвод
После устранения утечки и проветривания клапан открывается вручную — газ не включится сам.
Клапан редко покупают отдельно: в связке с сигнализатором он образует готовую систему СГК. Если подбираете защиту целиком — смотрите наши гиды: бытовые системы для дома и квартиры и системы для котельной. Отдельно клапан берут на замену, в проект с существующими датчиками или под щит управления.
Выбор за три шага
Шаг 1 — давление. Дом и квартира (низкое давление до 0,005 МПа) — КЗГЭМ-БМ; котельные и сети до 0,3 МПа — КЗГЭМ; узлы до 1,2 МПа — КПЭГ-М. Шаг 2 — диаметр. DN клапана равен диаметру газопровода в месте установки. Шаг 3 — присоединение. До DN 65 — муфтовое (резьба), от DN 50 доступен фланец, с DN 80 — только фланцевое.
Цены КЗГЭМ по диаметрам (розница, с НДС)
| Диаметр | Муфтовое исполнение | Фланцевое исполнение |
|---|---|---|
| DN 15 | 2 653 ₽ | — |
| DN 20 | 2 656 ₽ | — |
| DN 25 | 3 312 ₽ | — |
| DN 32 | 4 142 ₽ | — |
| DN 40 | 5 639 ₽ | — |
| DN 50 | 6 466 ₽ | 10 091 ₽ |
| DN 65 | 10 517 ₽ | 14 426 ₽ |
| DN 80 | — | 20 451 ₽ |
| DN 100 | — | 22 442 ₽ |
| DN 125 | — | 29 167 ₽ |
| DN 150 | — | 50 108 ₽ |
| DN 200 | — | 70 610 ₽ |
| DN 250 | — | 84 394 ₽ |
| DN 300 | — | 99 862 ₽ |
Бытовые КЗГЭМ-БМ / КЗГЭМ-Б
| Диаметр | Серия | Цена |
|---|---|---|
| DN 15 | КЗГЭМ-БМ | 2 097 ₽ |
| DN 20 | КЗГЭМ-БМ | 2 102 ₽ |
| DN 25 | КЗГЭМ-БМ | 2 629 ₽ |
| DN 32 | КЗГЭМ-Б | 4 142 ₽ |
Предохранительные КПЭГ-М (до 1,2 МПа)
| Диаметр | Цена |
|---|---|
| DN 50 | 15 345 ₽ |
| DN 100 | 27 110 ₽ |
Монтаж: что важно знать
- Клапан устанавливается на горизонтальном участке газопровода, первым по ходу газа после ввода (по паспорту завода).
- Рабочая среда — природный газ по ГОСТ 5542, паровая фаза СУГ по ГОСТ Р 52087 или воздух.
- Врезку выполняет газовая служба или организация с допуском; направление потока — по стрелке на корпусе.
- Срок службы клапанов КЗГЭМ — 10 лет по паспорту завода.
Частые ошибки при выборе
- Клапан не под то давление. Бытовой КЗГЭМ-БМ на сети 0,3 МПа не поставить — сверяйте давление по проекту.
- DN «с запасом». Диаметр клапана должен совпадать с трубой: заужение и переходники — лишние потери и претензии газовиков.
- Несовместимый датчик. Клапан управляется импульсом сигнализатора — берите клапан и сигнализатор одного производителя или проверяйте совместимость по паспорту.
- Вертикальный монтаж. КЗГЭМ ставится на горизонтальном участке — заложите это в проект обвязки.
Вопросы и ответы
Чем электромагнитный клапан отличается от термозапорного (КТЗ)?
Это разная защита: электромагнитный КЗГЭМ закрывается по сигналу датчика при утечке газа, а термозапорный КТЗ срабатывает от температуры при пожаре (плавкая вставка). По нормам на газопроводе они друг друга не заменяют — часто ставятся оба.
Перекроет ли клапан газ при отключении света?
Стандартные исполнения КЗГЭМ энергонезависимые: при пропадании питания клапан остаётся открытым, газоснабжение не прерывается. Есть исполнения с закрытием при обесточивании — их указывают при заказе.
Можно ли открыть клапан после срабатывания самостоятельно?
Да, взвод ручной: после устранения причины утечки и проветривания помещения. Автоматического повторного включения нет — это требование безопасности.
Какой клапан нужен для квартиры?
Бытовой КЗГЭМ-БМ DN 15–25 под диаметр вашей трубы (обычно DN 15–20). Практичнее взять сразу комплект СГК с сигнализатором — от 3 120 ₽.
Что ставить на вводе котельной?
КЗГЭМ DN 80–300 фланцевый под диаметр ввода; при давлении выше 0,3 МПа — КПЭГ-М. Подбор — по проекту котельной.
Из чего сделан клапан и сколько служит?
Бытовые серии — латунный корпус, промышленные фланцевые — сталь с защитным покрытием. Срок службы по паспорту завода — 10 лет.
Клапаны КЗГЭМ и КПЭГ в наличии
Все диаметры DN 15–300 со склада в Ростове-на-Дону: паспорта и сертификаты на карточках, доставка по ЮФО, опт и розница. Поможем сверить давление и присоединение по проекту.
