САКЗ-МК-1Ai и 2Ai для квартиры и дома: выбор клапана и DN, монтаж
Бытовые системы контроля загазованности САКЗ-МК-1Ai и САКЗ-МК-2Ai завода ЦИТ-Плюс: сигнализаторы СЗ-Ai на метан, СУГ и угарный газ, клапан КЗЭУГ-А или КЗЭУГ-Б DN 15–40. Когда система обязательна по СП 402, где вешать датчики, как выбрать клапан и DN, цены всех 40 исполнений от 1 972 ₽ и документы завода.
САКЗ-МК-Ai — бытовая линейка систем контроля загазованности завода ЦИТ-Плюс: компактный сигнализатор на стене следит за концентрацией газа и при 10 % НКПР (метан, СУГ) или 20 мг/м³ угарного газа включает тревогу, а при опасном уровне закрывает электромагнитный клапан на трубе. САКЗ-МК-1Ai контролирует один газ — для кухни с плитой; САКЗ-МК-2Ai добавляет сигнализатор угарного газа — для квартир и домов с котлом, колонкой или печью.
Приставка «Ai» — это новое поколение бытовых САКЗ: питание от адаптера 5 В, потребление 1,5–2,5 В·А, все соединения на разъёмах, самодиагностика и контроль кабеля клапана. Цены — от 1 972 ₽ за систему без клапана и от 3 318 ₽ с клапаном DN 15. Ниже — нормы, состав, где вешать датчики, как выбрать клапан и DN, полная таблица цен и документы.
Что говорят нормы
- СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления», п. 8.3 — газифицированные помещения одноквартирных, блокированных и многоквартирных домов оснащаются системами контроля загазованности по метану и оксиду углерода в соответствии с СП 62.13330 и СП 7.13130; в помещениях с газовыми теплогенераторами — также термозапорный клапан.
- СП 62.13330.2011, п. 7.2 — оснащение газифицируемых помещений системами контроля загазованности (метан, СУГ, СО) с автоматическим отключением подачи газа; датчик ставится там, где вероятнее скопление газа, по документации изготовителя.
- 384-ФЗ, ст. 30 — предотвращение накопления взрывоопасных веществ в воздухе помещений, в том числе приборами газового контроля.
- Диспетчеризация в многоквартирных домах — по СП 134.13330: сигнал с системы можно вывести через GSM5-105 или на концентратор К-204.
САКЗ-МК-1Ai или САКЗ-МК-2Ai

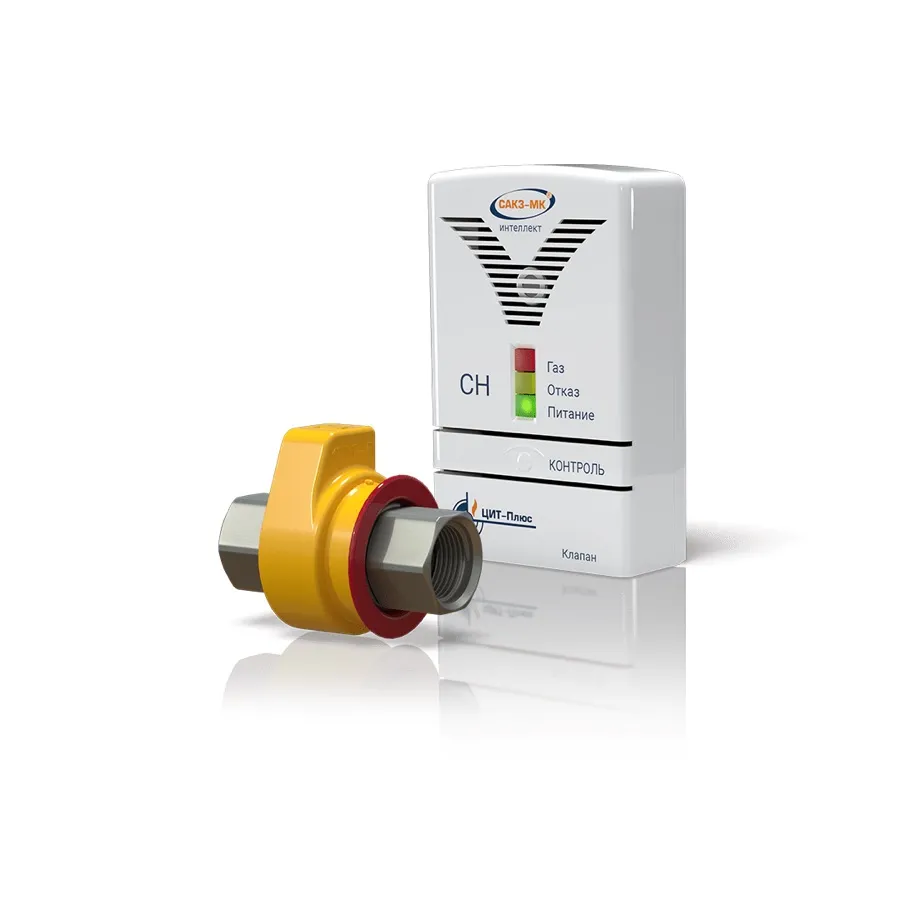

САКЗ-МК-1Ai

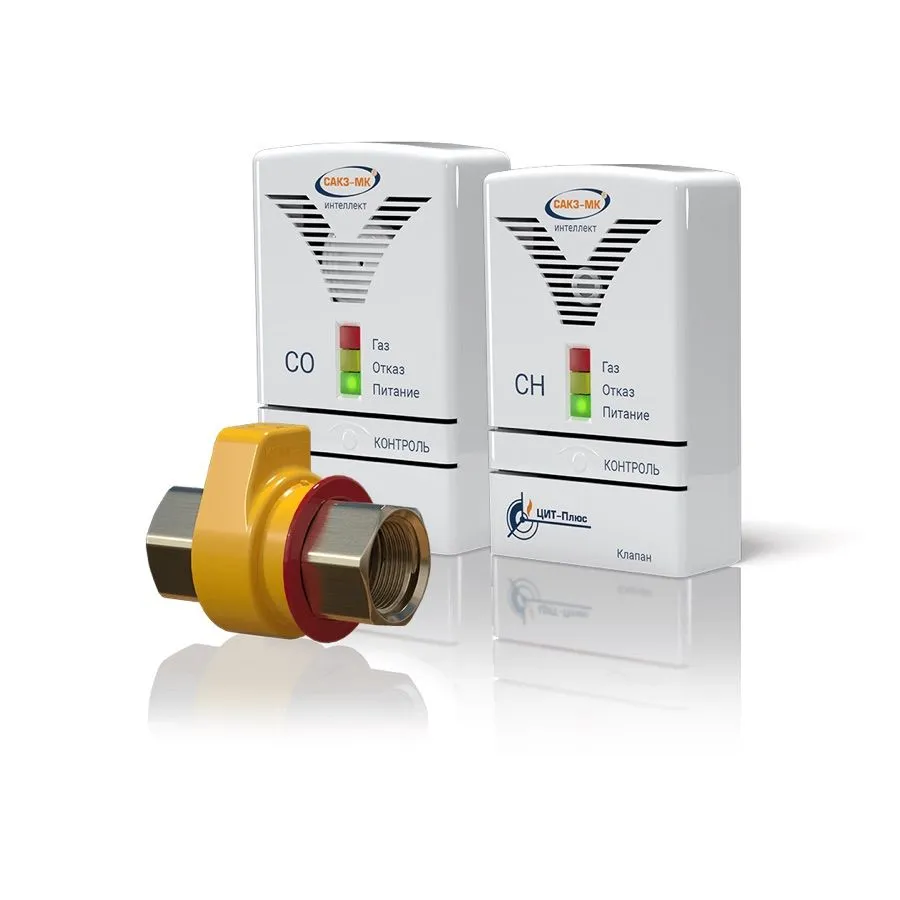

САКЗ-МК-2Ai
ПК-Ai · АПК · GSM5-105
Правило простое: есть в помещении горение с открытой камерой — котёл, колонка, печь, камин — нужен контроль угарного газа, то есть МК-2Ai. Только плита на магистральном газе — достаточно МК-1Ai на метан. Баллонный или резервуарный газ — исполнения «СУГ» с сигнализатором СЗ-3Ai, который вешается у пола.
Из чего состоит система

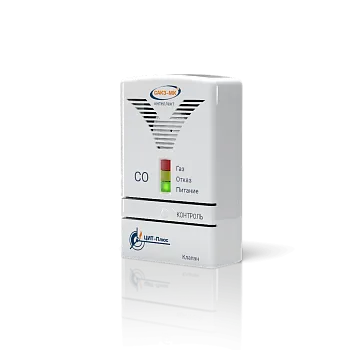

- 1 · СЗ-2Ai — сигнализатор угарного газа, два порога 20 и 100 мг/м³, зона контроля радиусом до 8 м (около 200 м²), высота 1,5–1,8 м.

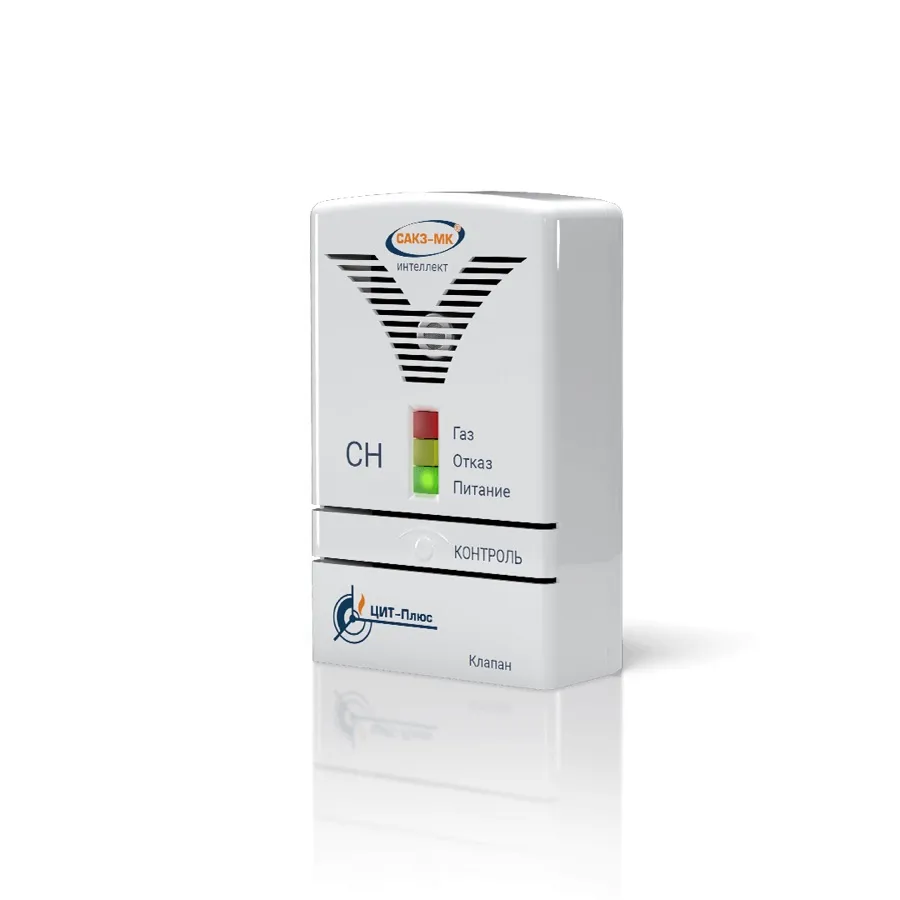

- 2 · СЗ-1Ai — сигнализатор природного газа, порог 10 % НКПР, радиус до 5 м (около 80 м²), 10–20 см от потолка. Для СУГ — СЗ-3Ai, 15–25 см от пола. Индикаторы «Газ», «Отказ», «Питание», кнопка «Контроль».
- 3 · Клапан КЗЭУГ-Б (или КЗЭУГ-А) — импульсный, с ручным взводом кольцом или кнопкой, DN 15–40; подключается к сигнализатору с адаптером питания кабелем 3 м (до 5 м).
- 4 · Кнопка «Контроль» и разъёмы — кнопка проверяет систему и снимает тревогу после проветривания; снизу у каждого сигнализатора разъём «Клапан» и многофункциональные разъёмы для второго сигнализатора, пульта ПК-Ai, адаптера питания; кабель связи 3 м, к пульту — до 10 м.
Где вешать датчики в квартире
Как работает
Прогрев 30 с
После включения сенсоры прогреваются, сигналы заблокированы; сигнализатор сам находит соседний прибор (два сигнала — подключён, три — нет).
Тревога
10 % НКПР по метану/СУГ за 15 с, 20 мг/м³ СО за 45 с: индикатор «Газ», звук, сигнал на пульт. Сигнализация держится, пока газ не уйдёт и не нажата «Контроль».
Клапан закрыт
Импульс на клапан — газ перекрыт. Открыть можно только вручную: кольцом КЗЭУГ-Б или кнопкой КЗЭУГ-А после проветривания и устранения причины.
Как выбрать клапан и DN

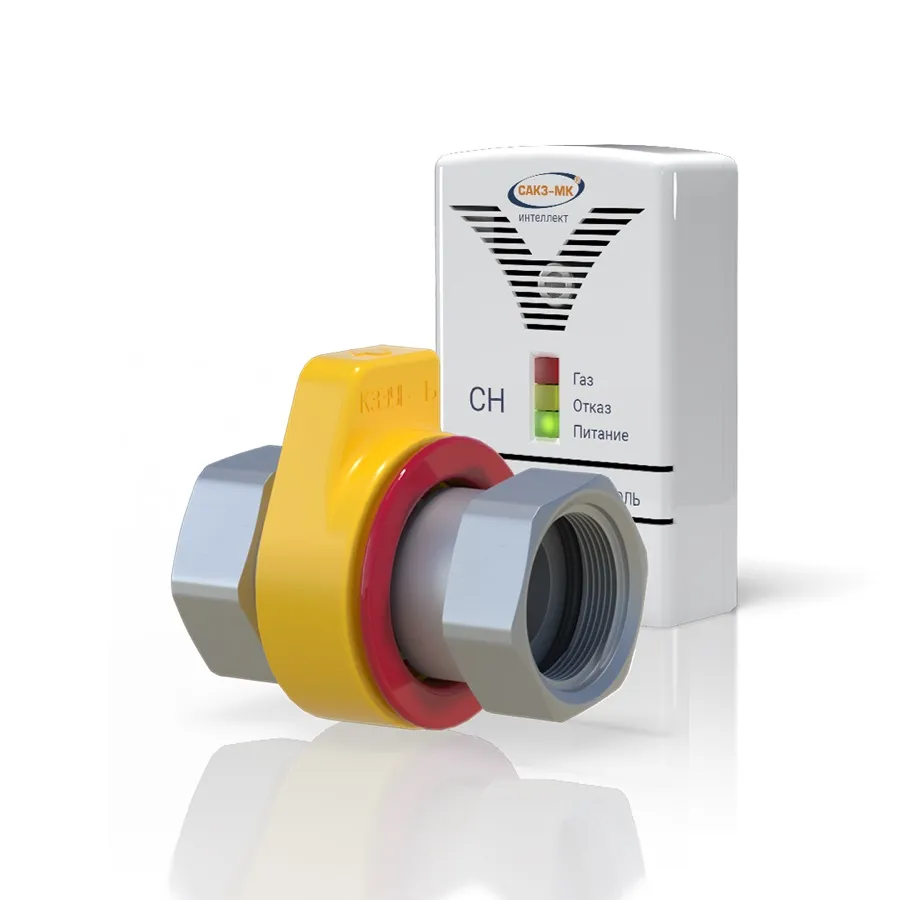

DN — по трубе после крана на вводе: в квартире это обычно DN 15 (½") или DN 20 (¾"), в частном доме с котлом — DN 20–25, для больших расходов — DN 32–40 в стальном корпусе. Тип клапана. КЗЭУГ-Б — низкое давление 0,005 МПа после домового регулятора, предельный расход 5 м³/ч (DN 15), 10 м³/ч (DN 20–25), 15 м³/ч (DN 32–40), взвод кольцом; КЗЭУГ-А — 0,1 МПа, взвод кнопкой под колпачком, DN 15–32. Материал. Дюраль (алюминий) — легче и дешевле, латунь — прочнее на резьбе и дороже на 607 ₽, сталь — только DN 32–40. Газ. Магистральный — исполнения СН4, баллонный/резервуарный — СУГ (сигнализатор СЗ-3Ai у пола).
Цены САКЗ-МК-1Ai и 2Ai (розница, с НДС)
| Комплектация | САКЗ-МК-1Ai СН4 | САКЗ-МК-1Ai СУГ | САКЗ-МК-2Ai СО+СН4 | САКЗ-МК-2Ai СО+СУГ |
|---|---|---|---|---|
| Без клапана | 1 972 ₽ | 2 485 ₽ | 5 761 ₽ | 6 274 ₽ |
| DN 15 · КЗЭУГ-А или Б дюраль | 3 318 ₽ | 3 832 ₽ | 6 664 ₽ | 7 177 ₽ |
| DN 15 · КЗЭУГ-Б латунь | 3 925 ₽ | 4 532 ₽ | 7 330 ₽ | 7 895 ₽ |
| DN 20 · КЗЭУГ-А или Б дюраль | 3 507 ₽ | 4 020 ₽ | 6 812 ₽ | 7 325 ₽ |

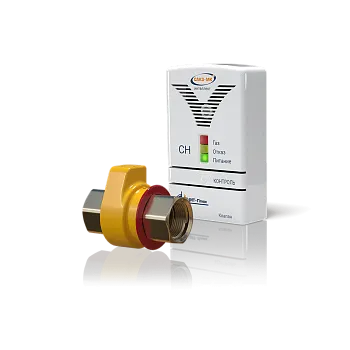

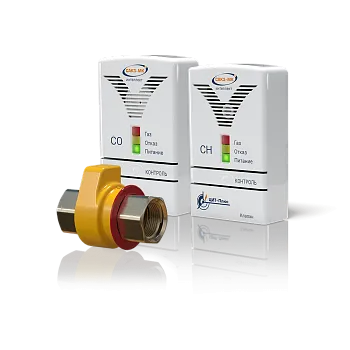

| DN 20 · КЗЭУГ-Б латунь | 4 626 ₽ | 5 234 ₽ | 8 389 ₽ | 8 996 ₽ |
| DN 25 · КЗЭУГ-А или Б дюраль | 3 912 ₽ | 4 425 ₽ | 7 093 ₽ | 7 606 ₽ |
| DN 25 · КЗЭУГ-Б латунь | 4 626 ₽ | 5 234 ₽ | 8 389 ₽ | 8 996 ₽ |
| DN 32 · КЗЭУГ-А | 5 134 ₽ | 5 648 ₽ | 7 617 ₽ | 8 130 ₽ |
| DN 32 · КЗЭУГ-Б сталь | 5 134 ₽ | 5 648 ₽ | 7 617 ₽ | 8 130 ₽ |
| DN 40 · КЗЭУГ-Б сталь | 6 160 ₽ | 6 673 ₽ | 9 140 ₽ | 9 653 ₽ |
Отдельно: СЗ-1Ai — 1 875 ₽, СЗ-2Ai — 5 245 ₽, СЗ-3Ai — 2 388 ₽, пульт ПК-Ai — 897 ₽, адаптер-пульт АПК — 1 736 ₽, GSM5-105 — 9 340 ₽, концентратор К-204 — 3 726 ₽, кабели 10 м — 380 ₽. Клапаны отдельно — в статье о клапанах КЗЭУГ.
Документы завода
Монтаж своими силами и что нельзя
- Сигнализаторы и пульт крепятся на стену на дюбели из комплекта (допускается один верхний); кабели с разъёмами, разделка не нужна — кроме пожарных и GSM-извещателей. Кабель клапана — только в разъём «Клапан».
- Клапан на трубу ставит организация с допуском: вертикальный или горизонтальный участок, свободный доступ к кольцу/кнопке; момент затяжки КЗЭУГ-Б — не более 50 Н·м (DN 15) и 80 Н·м (DN 20–25), труба с обеих сторон закреплена на стене, без изгибающих усилий. Перед КЗЭУГ-А — фильтр ФГ.
- Не размещать сигнализаторы над плитой и котлом, у форточек и приточных клапанов, в местах с парами кислот, лаков, растворителей.
- Раз в год — проверка кнопкой «Контроль» и герметичности; поверка сигнализаторов по методике завода; сенсоры менять через 5 лет.
Частые ошибки
- МК-1Ai при газовом котле. Метановый датчик не видит угарный газ; для котла, колонки, печи — МК-2Ai.
- Датчик метана на высоте выключателя. Метан копится под потолком — 10–20 см от потолка; на 1,5–1,8 м вешают только СЗ-2Ai.
- КЗЭУГ-Б до регулятора. Клапан на 0,005 МПа ставится после домового регулятора; на 0,1 МПа — КЗЭУГ-А.
- Клапан на сигнализаторе без адаптера. Клапан должен быть подключён к сигнализатору с адаптером питания, иначе импульса закрытия не хватит.
- Сорванная наклейка калибровки. Лишает гарантии и поверки — настройка порогов только в сервисном центре.
Вопросы и ответы
Обязателен ли сигнализатор загазованности в квартире?
По СП 402.1325800.2018 п. 8.3 газифицированные помещения одноквартирных, блокированных и многоквартирных жилых домов оснащаются системами контроля загазованности по метану и оксиду углерода с автоматическим отключением подачи газа — в новом строительстве и при реконструкции это требование проекта. Для существующих квартир система не обязательна, но именно она перекрывает газ при утечке, когда никого нет дома.
САКЗ-МК-1Ai или САКЗ-МК-2Ai — что выбрать?
МК-1Ai — один сигнализатор на метан (или СУГ) и клапан: для кухни с плитой. МК-2Ai — два сигнализатора, метан плюс угарный газ: для квартиры или дома с газовым котлом, колонкой или печью, где возможен СО. Разница в цене на DN 15 — около 3 346 ₽.
Какой клапан и DN нужен в квартиру?
DN — по трубе после крана на вводе: в квартирах обычно DN 15 или DN 20, в частном доме с котлом — DN 20–25, на DN 32–40 — стальной КЗЭУГ-Б. Клапан КЗЭУГ-Б рассчитан на низкое давление 0,005 МПа после домового регулятора; КЗЭУГ-А — на 0,1 МПа. Латунный корпус — если труба стальная и нужна долговечность резьбы, дюраль — легче и дешевле.
Что будет при отключении света?
С завода система настроена на энергонезависимый режим: при пропадании 230 В клапан остаётся открытым, газ не перекрывается. Переключение в энергозависимый режим (клапан закрывается при отключении питания) описано в РЭ, п. 3.4.4. Питание — адаптер 230 В / 5 В из комплекта, потребление 1,5–2,5 В·А.
Как система сообщит об утечке, если никого нет дома?
Через универсальный извещатель GSM5-105 (SMS и звонок на телефон) — подключается через адаптер-пульт АПК; через АПК же подключаются пожарные извещатели ИП212, по их сигналу клапан тоже закроется. Для контроля из другой комнаты есть пульт ПК-Ai (кабель до 10 м).
Нужна ли поверка и как обслуживать?
Сигнализаторы СЗ-Ai — средства измерений, к ним прилагается методика поверки; сенсоры рассчитаны на 5 лет, система — на 12. Раз в год проверяйте срабатывание кнопкой «Контроль» и герметичность клапана; обмыливать КЗЭУГ-А со снятым колпачком нельзя. Сигнализаторы нельзя ставить над плитой, у форточек и приточных клапанов.
