САКЗ-МК-1Е, 2Е, 3Е: адресные системы контроля загазованности с RS-485, радиоканалом и МиниSCADA
Адресные системы САКЗ-МК-Е завода ЦИТ-Плюс: до 250 устройств с адресами по RS-485 (ModBus) или радиоканалу 433/868 МГц, блоки БСУ-Е и БСУ-КЕ, пульт ПД-Е, шлюзы БС-01/02 в SCADA и программа МиниSCADA. Сравнение серий 1Е/2Е/3Е/4Е, структура системы, дальность радио по антеннам, цены и документы завода.
САКЗ-МК-Е — адресные системы контроля загазованности завода ЦИТ-Плюс для объектов с большим числом помещений: цехов, складов, многокотловых котельных, многоквартирных домов и агрокомплексов. Каждый сигнализатор, блок и пульт имеет адрес и обменивается данными по RS-485 (протокол ModBus) или радиоканалу 433 МГц, поэтому при тревоге система не просто закрывает клапан, а показывает, какой прибор сработал, пишет событие в память и передаёт его на пульт, в SCADA предприятия или в программу МиниSCADA.
Линейка: САКЗ-МК-1Е — один газ и клапан, САКЗ-МК-2Е — метан/СУГ и угарный газ с блоком БСУ-Е, САКЗ-МК-3Е — автоматика котельной на блоке БСУ-КЕ с дисплеем, журналом и четырьмя входами аварий, САКЗ-МК-4Е — для взрывоопасных зон. Буква после Е: ЕВ — питание 24 В, ЕР — радиоканал. Цены — от 4 886 ₽ за 1Е без клапана. Ниже — сравнение серий, структура системы, дальность радио по антеннам, цены и документы.
Четыре серии: что выбрать

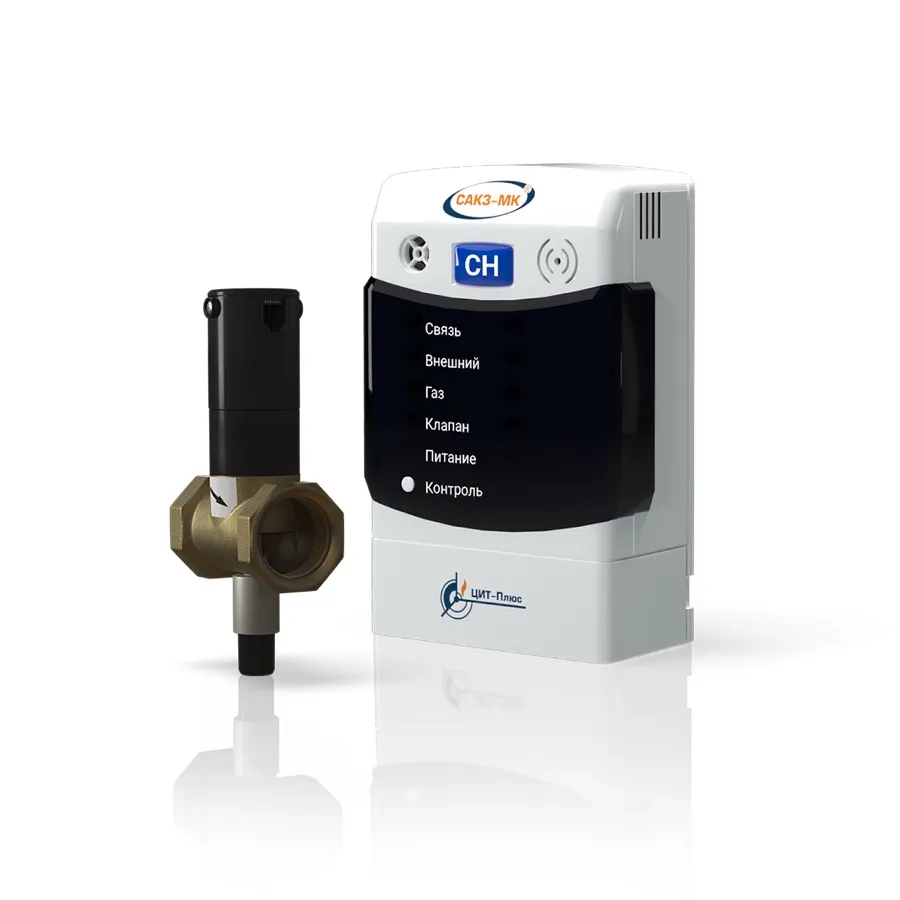

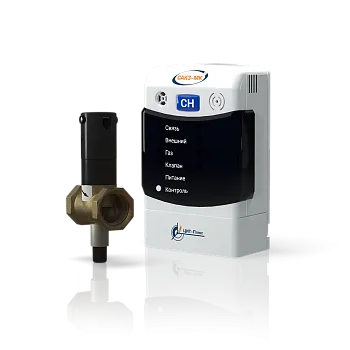

САКЗ-МК-1Е

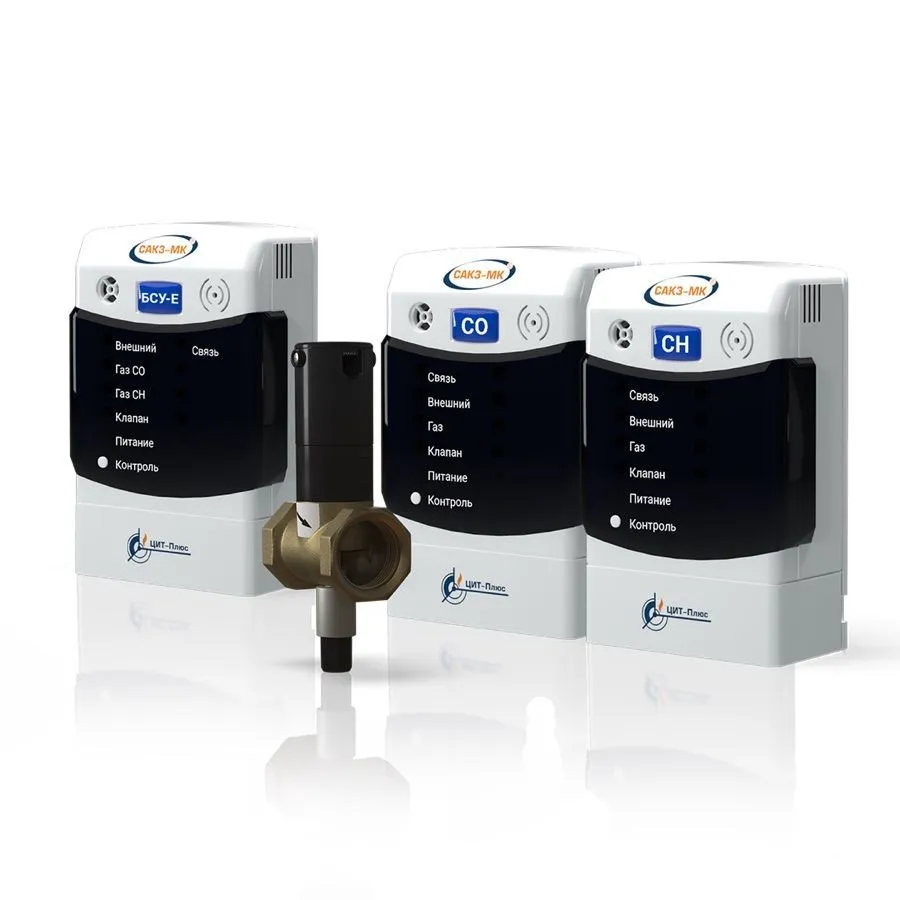

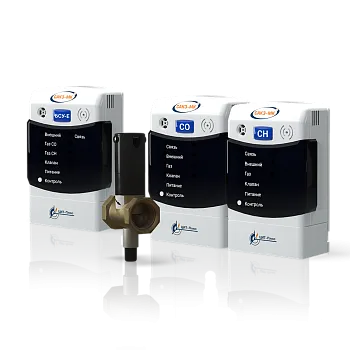

САКЗ-МК-2Е

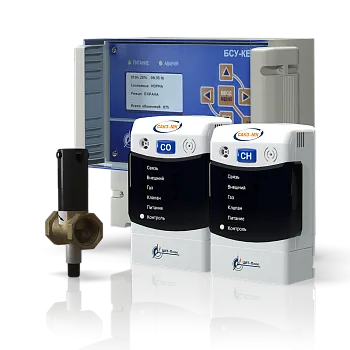

САКЗ-МК-3Е

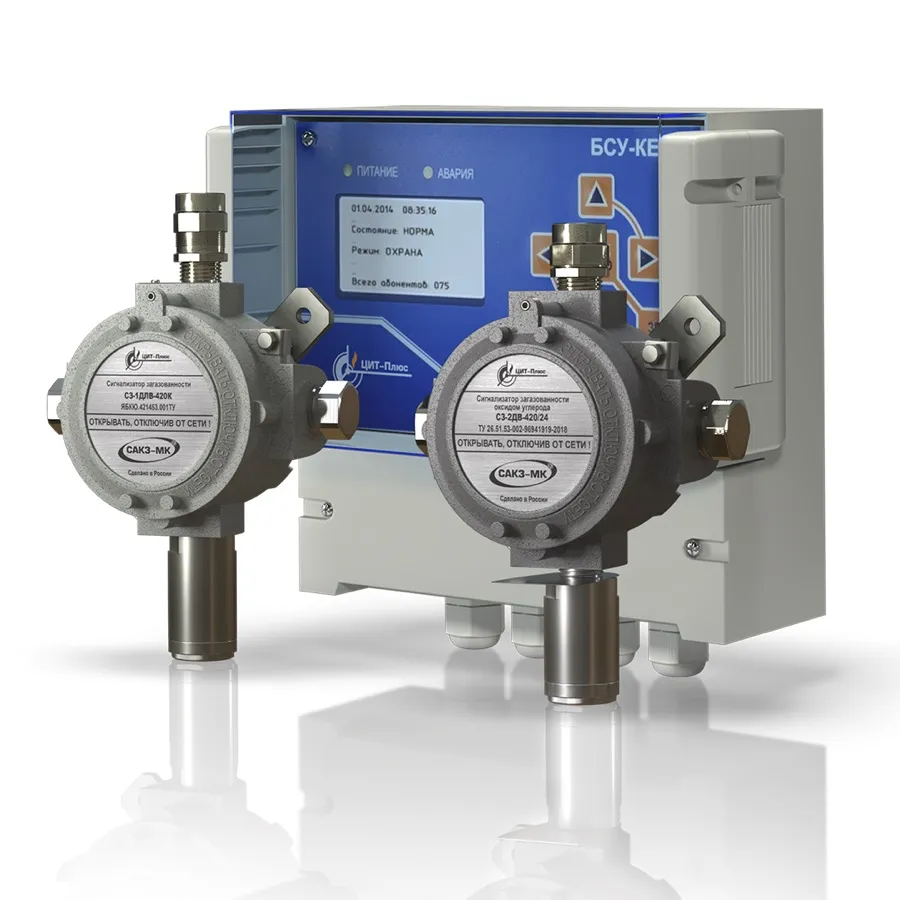

САКЗ-МК-4Е
Как устроена адресная система

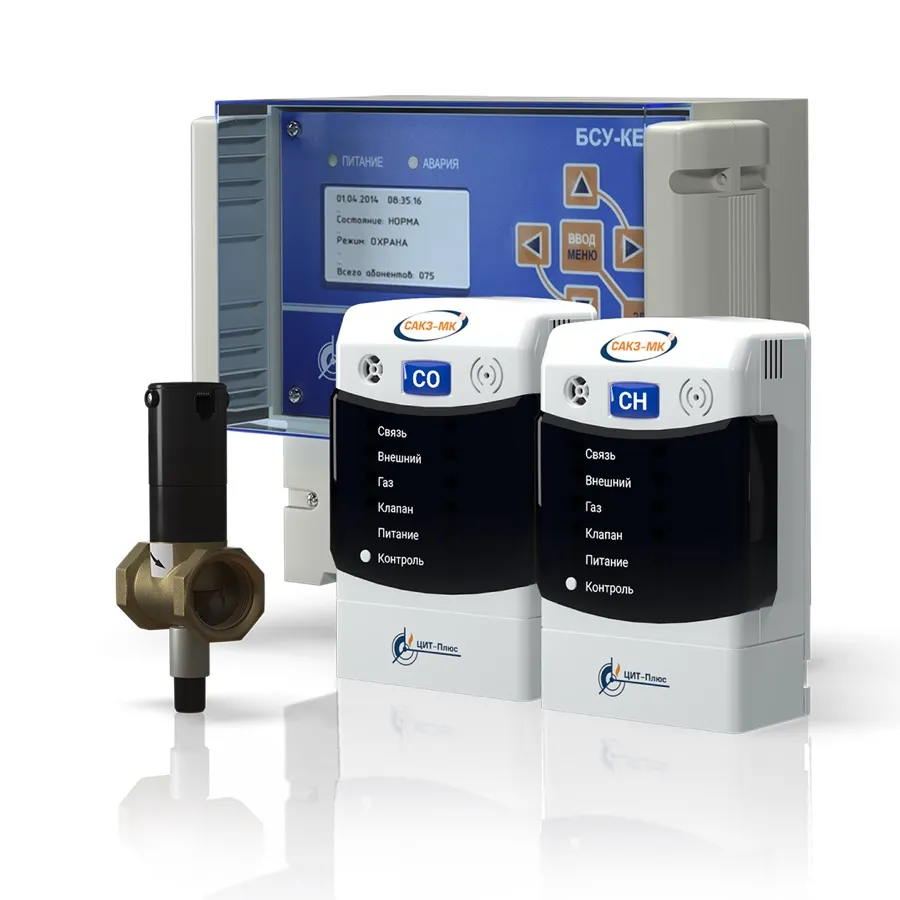

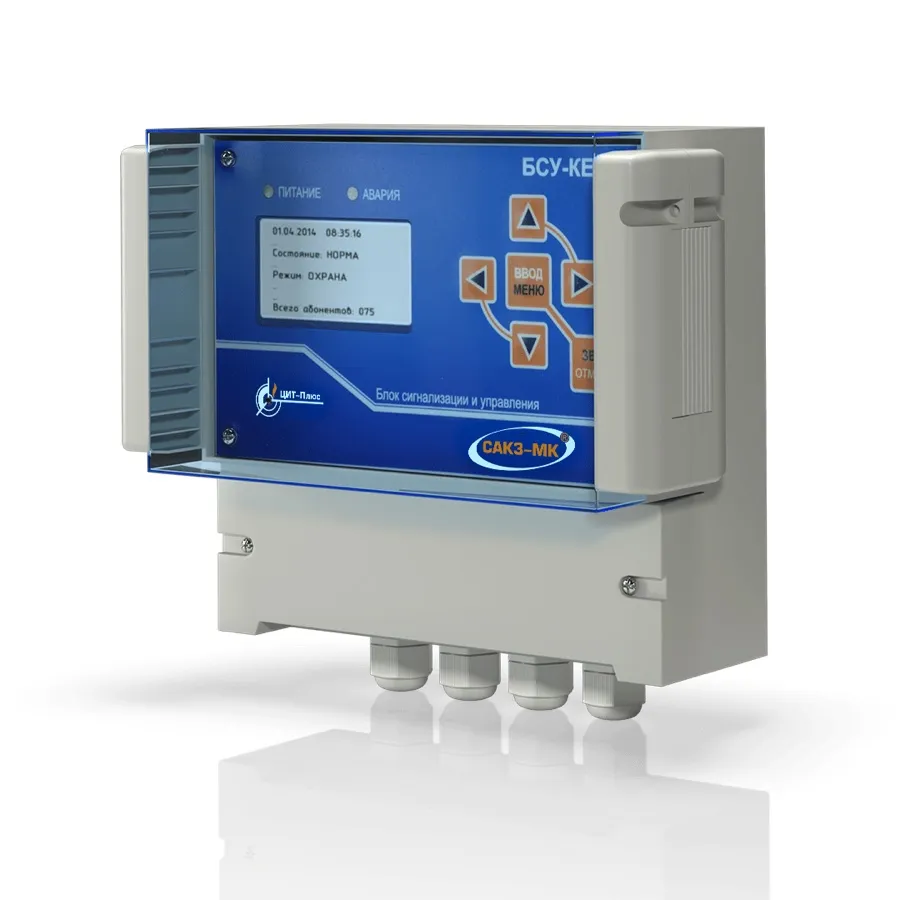

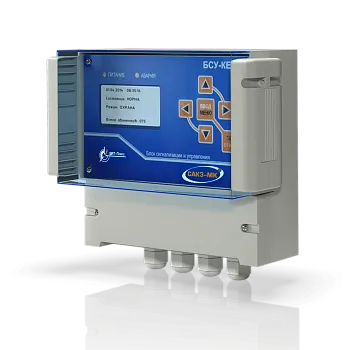

Что видно на блоке БСУ-КЕ
- 1 · Дисплей — дата и время, состояние («Норма» / «Срабатывание»), режим («Охрана»), число устройств в системе; при тревоге — адрес и причина.
- 2 · Меню — кнопки навигации и «Ввод/Меню»: конфигурация системы, адреса, задержка охраны (по умолчанию 10 с), просмотр журнала событий в энергонезависимой памяти.

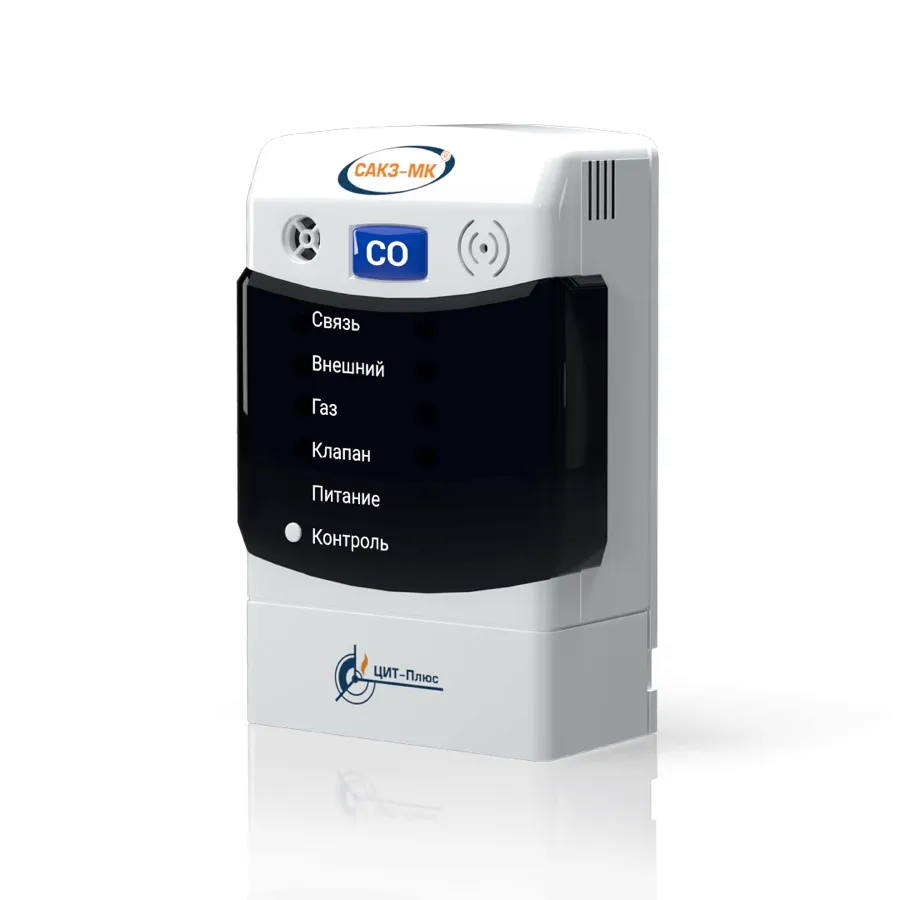

- 3 · СЗ-2Е — адресный сигнализатор угарного газа: индикаторы «Связь», «Внешний», «Газ», «Клапан», «Питание», кнопка «Контроль».
- 4 · СЗ-1Е — адресный сигнализатор метана; вход для пожарного извещателя ИП212 или датчика «сухой контакт».
- 5 · Клапан — КЗЭУГ или КЗГЭМ-У с датчиком положения, подключается к сигнализатору или к блоку (выход БУК — к внешнему устройству). В САКЗ-МК-2Е на месте БСУ-КЕ стоит компактный БСУ-Е.
Радиоканал: дальность по антеннам
| Антенна | Прямая видимость | В помещении | Где применять |
|---|---|---|---|
| Штатная ¼-волновая (ЯБКЮ.685624.001-02) | до 100 м | до 25 м | соседние помещения одного корпуса |
| АШ-433 круговая | до 200 м | до 50 м | несколько корпусов на площадке |
| АН-433 направленная | до 500 м | — | удалённый объект, линия «точка — точка» |
Частотный диапазон 433,93–434,33 МГц (FSK), по заказу — LoRa 433 / 868 МГц с работой через базовые станции LoRaWAN. Дальность зависит от конструкции здания; при металлических перегородках ставят ретранслятор БС-01. Радиоканальные приборы: СЗ-1ЕР, СЗ-2ЕР, БСУ-ЕР, ПД-ЕР.
Цены систем Е-серии (розница, с НДС)
| Система | без клапана | DN 15 | DN 50 муфта | DN 50 фланец | DN 100 | DN 150 |
|---|---|---|---|---|---|---|
| САКЗ-МК-1Е · СН (или СУГ) | 4 886 ₽ | 6 470 ₽ | 11 209 ₽ | 14 903 ₽ | 28 460 ₽ | 60 943 ₽ |
| САКЗ-МК-1ЕР · радио | 6 107 ₽ | 8 087 ₽ | 14 521 ₽ | 18 215 ₽ | 31 772 ₽ | 64 255 ₽ |
| САКЗ-МК-2Е · СН+СО | 18 104 ₽ | 18 507 ₽ | 23 079 ₽ | 26 774 ₽ | 39 874 ₽ | 72 357 ₽ |
| САКЗ-МК-2ЕР · СН+СО, радио | 21 416 ₽ | 21 819 ₽ | 27 347 ₽ | 30 086 ₽ | 43 186 ₽ | 75 669 ₽ |
| САКЗ-МК-2Е · только СО | 14 634 ₽ | 15 037 ₽ | 19 609 ₽ | 23 304 ₽ | 36 548 ₽ | 69 031 ₽ |
| САКЗ-МК-3Е · СН+СО, БСУ-КЕ | 25 948 ₽ | 27 867 ₽ | 32 608 ₽ | 36 303 ₽ | 48 977 ₽ | 81 460 ₽ |
| САКЗ-МК-3ЕР · радио | 30 995 ₽ | 32 914 ₽ | 37 655 ₽ | 41 651 ₽ | 54 023 ₽ | 86 507 ₽ |
Между Е и ЕВ (питание 24 В) разницы в цене нет; ЕР дороже на стоимость радиомодулей. Исполнения СД (0,4 МПа) — +1 290 ₽ к любой строке; полный список 300+ комплектаций — в подразделе Промышленные САКЗ-МК-Е. Блоки и комплектующие отдельно: БСУ-Е — 9 465 ₽, БСУ-ЕР — 10 359 ₽, БСУ-КЕ — 14 893 ₽, ПД-Е / ПД-ЕВ — 2 760 ₽, ПД-ЕР — 4 213 ₽, БС-01 — 3 643 ₽, БС-02 — 2 670 ₽, БУР-8 — 4 042 ₽, БРВ-8 — 4 042 ₽, БУК — 2 484 ₽, БАВ-040 — 6 325 ₽, GSM5-104И — 10 743 ₽, К-204 — 3 726 ₽; программа МиниSCADA — 40 000 ₽. Сигнализаторы Е-серии по газам — в статье о СЗ.
Документы завода
Проектирование и монтаж
- Линия RS-485 — FTP/UTP cat5e с экраном (без экрана — потери связи); один «ведущий» в линии (БСУ-Е или БСУ-КЕ), остальные «ведомые»; адреса задаются переключателями S2.3 или конфигуратором. Исполнения «485-2» с двумя портами пропускают шину насквозь.

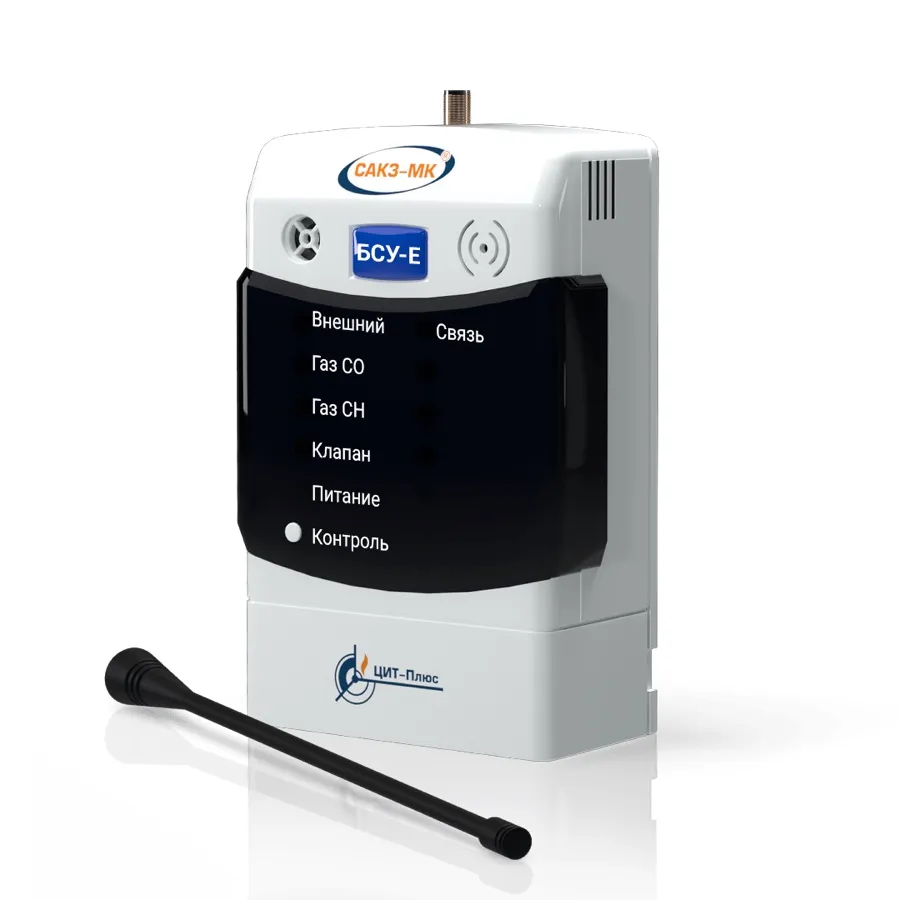

- Радио: антенна БСУ-ЕР сверху корпуса, качество связи не гарантируется рядом с металлическими конструкциями — проверять на объекте, при необходимости БС-01.
- Клапан — к сигнализатору с адаптером или к блоку, кабель 10 м (до 20 м); в каждом помещении может быть свой клапан («индивидуальная защита»). Размещение датчиков — как у всех СЗ: метан у потолка, СО 1,5–1,8 м, СУГ у пола.
- Питание: 230 В или 24 В (ЕВ); потребление базового комплекта 2Е — не более 10 В·А. Реле БСУ-Е — 230 В / 2 А для вентиляции, сирены или стороннего клапана.
- После монтажа — проверка системы по разделу 5 РЭ, при изменении состава — переконфигурирование; поверка сигнализаторов раз в год, сенсоры 5 лет, срок службы 12 лет; срок хранения до ввода — 6 месяцев (потом проверить поверку).
Частые ошибки
- Обычные СЗ-1-1Г в адресную линию. Не работают — у них нет RS-485; нужны СЗ-Е (или К-204 для бытовых СЗ-Ai).
- Два «ведущих» в одной линии. Линия встаёт; ведущий — один блок, статус задаётся S2.1.
- Неэкранированный кабель или «лапша» вместо витой пары. Потери связи и ложные «Отказ связи».
- Радио без проверки на объекте. Железобетон и металл режут 25 м в помещении до нуля — сначала тест, потом БС-01.
- Е-серия там, где хватит МК-2. Одна котельная с тремя датчиками и пультом до 100 м — дешевле и проще на САКЗ-МК-2 / МК-3.
Вопросы и ответы
Чем адресная САКЗ-МК-Е отличается от обычной САКЗ-МК-2?
В обычной системе сигнализаторы соединяются цепочкой аналоговыми сигналами «Порог/Отказ», и блок знает только факт тревоги. В Е-серии каждое устройство имеет адрес и общается по RS-485 (протокол ModBus) или радиоканалу: при срабатывании известно, какой именно прибор и где сработал, состояние всех 250 устройств видно на БСУ-КЕ, пульте ПД-Е или в МиниSCADA, события пишутся в память с датой и временем.
Что значат буквы Е, ЕВ и ЕР?
Е — проводной интерфейс RS-485, питание 230 В. ЕВ — то же, но питание 24 В постоянного тока (для щитов автоматики и ИБП), цена как у Е. ЕР — радиоканал 433 МГц (FSK), для объектов, где кабель тянуть дорого или нельзя; есть исполнения LoRa 433/868 МГц с работой через базовые станции LoRaWAN. Радиоканальные приборы дороже примерно на 1 000–3 500 ₽.
Сколько устройств можно объединить и на каком расстоянии?
До 250 адресных устройств в одной системе. По RS-485 — кабель FTP/UTP cat5e, линия обязательно экранированная; по радио — до 100 м в прямой видимости и 25 м в помещении со штатной антенной, до 200/50 м с круговой АШ-433 и до 500 м с направленной АН-433; ретрансляторы БС-01 расширяют покрытие. Кабель клапана — 10 м, по заказу до 20 м.
Когда нужна САКЗ-МК-3Е, а когда хватит 2Е?

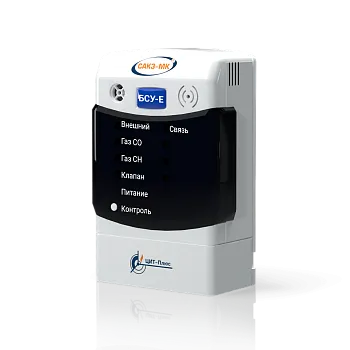

2Е с блоком БСУ-Е — загазованность плюс одно реле 230 В / 2 А и пожарный извещатель: цеха, склады, многокорпусные объекты, где нужно знать адрес сработавшего датчика. 3Е с блоком БСУ-КЕ — автоматика котельной: дисплей и меню, 4 входа «сухой контакт» (аварии котлов, пожар, охрана), 3 реле, журнал событий, подключение бытовых СЗ-Ai через К-204, расширение входов БРВ-8 и реле БУР-8, интеграция в SCADA. 4Е — то же для взрывоопасных зон со взрывозащищёнными сигнализаторами через БАВ-040.
Как вывести систему на диспетчера?

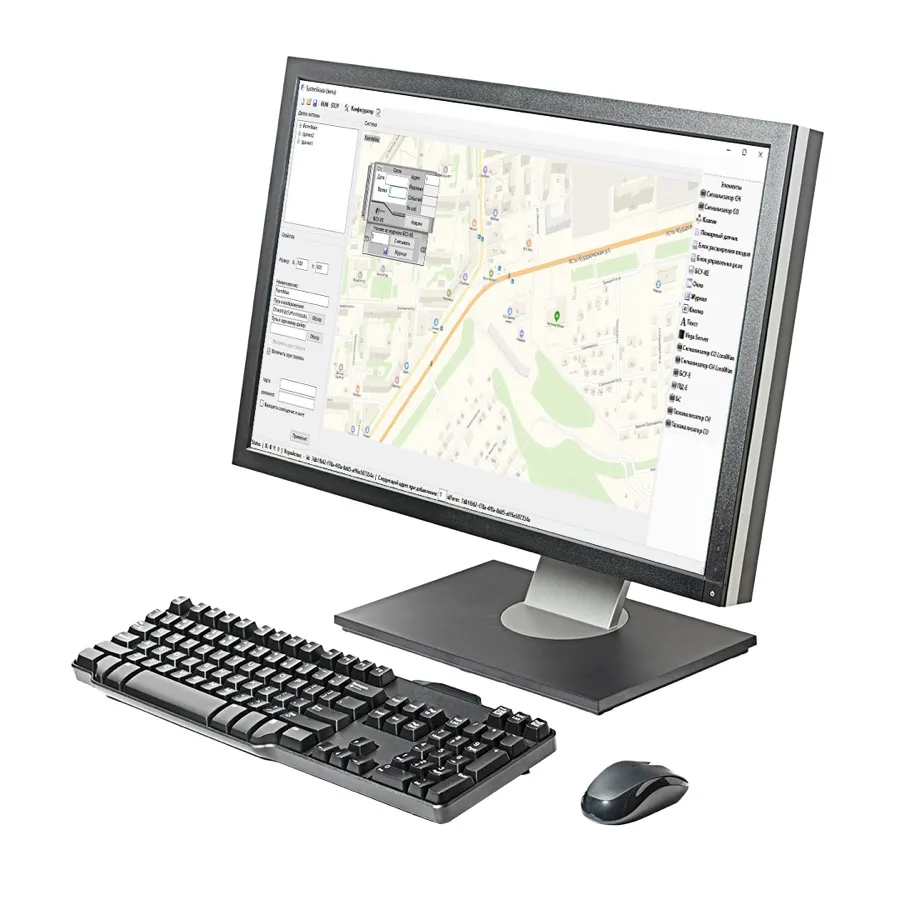

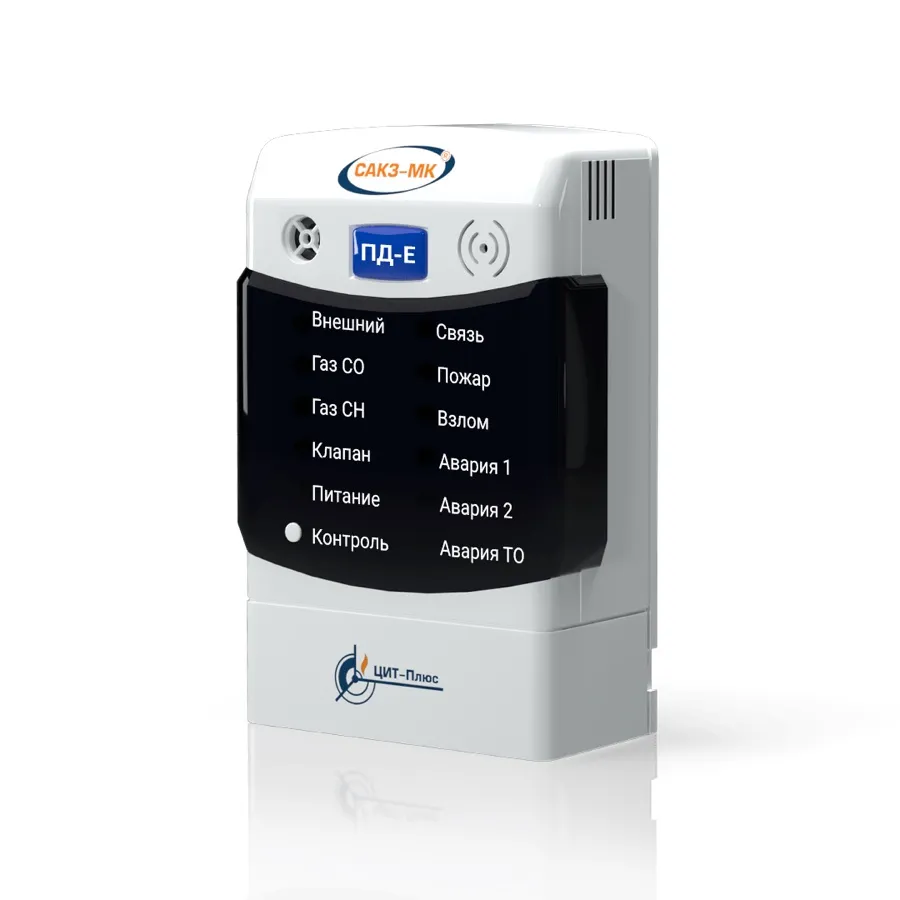

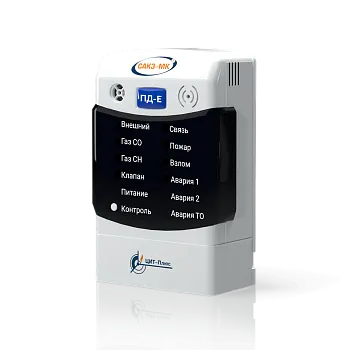

Пульт ПД-Е ставится в помещении персонала и повторяет все индикаторы (Газ СН/СО, Клапан, Пожар, Взлом, Аварии); GSM5-104И по RS-485 шлёт SMS; блок связи БС-01 (радио) или БС-02 (провод) — шлюз в SCADA предприятия по ModBus; МиниSCADA завода показывает объекты на карте, состояние в реальном времени и формирует отчёты, до 247 систем на один компьютер.
Что с клапаном при отключении электричества и как настраивается система?
Закрытие клапана при пропадании питания включается переключателями конфигурации сигнализаторов и БСУ-Е (по умолчанию в 2Е клапан закрывается; при соответствующей конфигурации остаётся открытым). Порог закрытия — первый или второй — тоже выбирается. Адреса устройств программируются переключателями S2.3 или через конфигуратор МиниSCADA; после монтажа система проверяется по РЭ, раздел 5.
Спроектируем адресную систему под ваш объект
Пришлите план помещений, число точек контроля, где сидит диспетчер и есть ли SCADA — соберём САКЗ-МК-2Е или 3Е с нужными адресами, антеннами и шлюзами, приложим типовую схему из справочника завода и документы. Официальный дилер ЦИТ-Плюс, склад в Ростове-на-Дону, доставка по ЮФО.
