Комплектующие САКЗ-МК — это то, что превращает набор сигнализаторов и клапан в законченную систему под конкретный объект: GSM-извещатели GSM5-105, GSM5-104И и GSM5-224И шлют SMS о тревоге, кабели нужной длины связывают приборы, концентратор К-204 заводит бытовые СЗ-Ai в адресную сеть, БАВ-040 — взрывозащищённые датчики 4–20 мА, блоки связи БС-01/02 удлиняют линию, БУР, БУК и БППИ УС добавляют реле, сторонний клапан и пожарные извещатели.
Ниже — что с чем совместимо, три GSM-извещателя по паспортам, полная таблица кабелей с длинами и ценами (17 позиций), блоки ввода и связи, цены и документы. Системы, блоки и пульты разобраны в предыдущих статьях серии: САКЗ-МК-2/3, Е-серия, блоки и пульты.
Сколько метров разрешает завод
GSM-извещатели: три модели по паспортам
GSM5-105

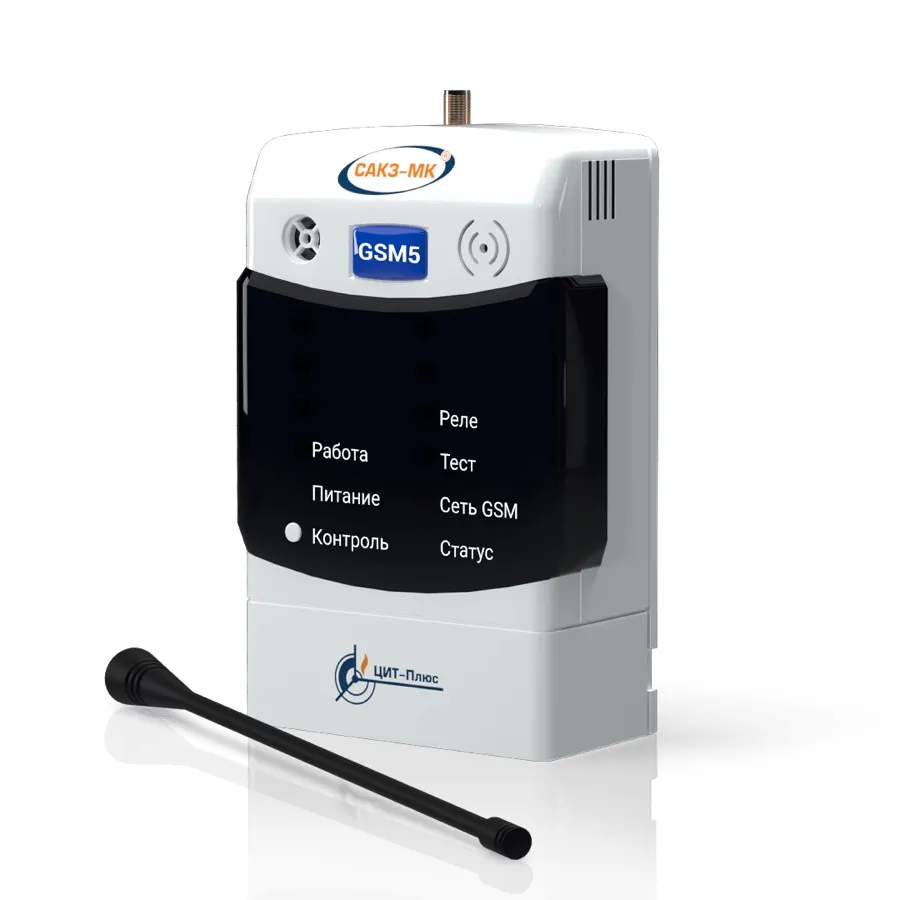

GSM5-104И

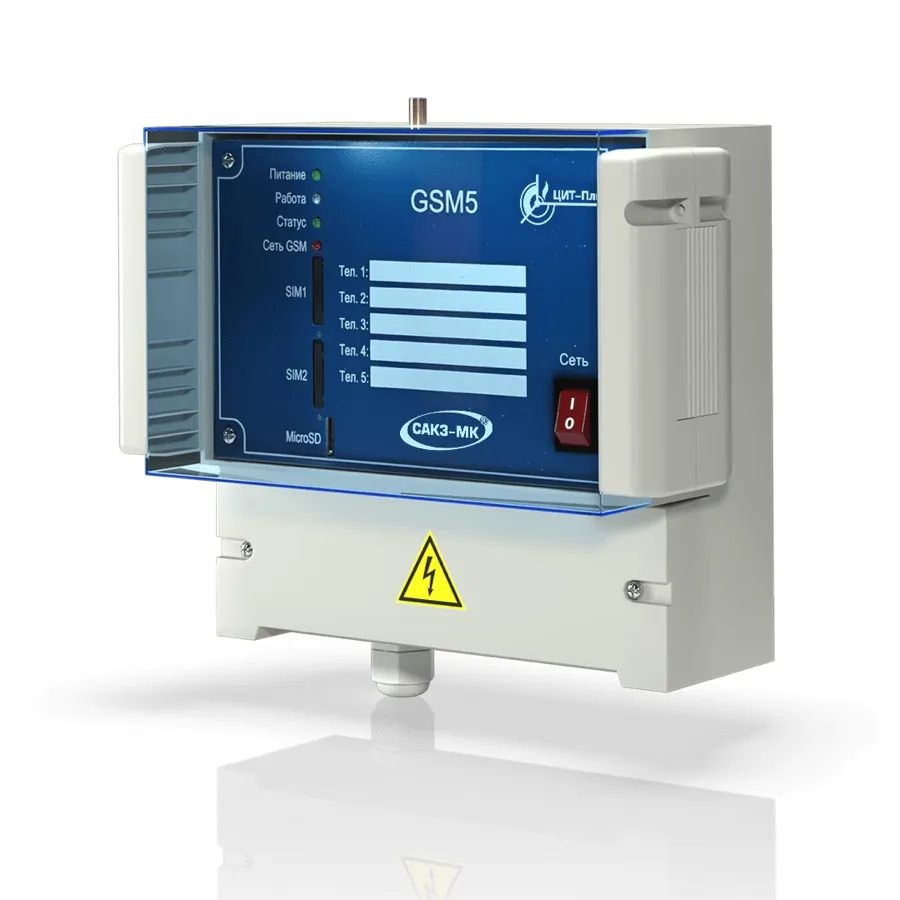

GSM5-224И
Кабели: что соединяет, длина, цена
| Что соединяет | Длина | Обозначение | Цена |
|---|---|---|---|
| Клапан КЗЭУГ ↔ сигнализатор / БСУ | 3 м | ЯБКЮ.685611.108, 6 жил | 203 ₽ |
| Клапан КЗЭУГ ↔ сигнализатор / БСУ | 10 м | ЯБКЮ.685611.108, 6 жил | 380 ₽ |
| Клапан КЗГЭМ-У ↔ сигнализатор / БСУ | 10 м | по РЭ до 20 м | 552 ₽ |
| СЗ-1 ↔ СЗ-2 (промышленные / бытовые) | 3 м | ЯБКЮ.685611.108-01, 3 жилы | 203 ₽ |
| СЗ ↔ СЗ, СЗ ↔ БСУ (до 50 м, своя разделка) | за 1 м | КСПВ 4×0,4 | 40 ₽ |
| БСУ ↔ ПДС, сигнализатор ↔ ПК (до 100 м) | за 1 м | КСПВ 6×0,4 | 800 ₽ |
| БСУ-К ↔ ПД (до 400 м, 10 входов) | за 1 м | КСПВ 16×0,4 | 100 ₽ |
| Сигнализатор ↔ ПК-2 | 10 м | ЯБКЮ.685611.108, 6 жил | 608 ₽ |
| Сигнализатор ↔ БУР | 3 м | ЯБКЮ.685611.108-01, 3 жилы | 203 ₽ |
| Сигнализатор / БСУ ↔ GSM5-105 | 10 м | ЯБКЮ.685611.108-02 | 380 ₽ |
| КЗЭУГ-А ↔ СЗ-Ai | 3 м | ЯБКЮ.685612.001-01 | 203 ₽ |
| КЗЭУГ-Б ↔ СЗ-Ai | 3 м | ЯБКЮ.685611.111 | 203 ₽ |
| СЗ-Ai ↔ СЗ-Ai | 3 м | ЯБКЮ.685611.108-04 | 203 ₽ |
| СЗ-Ai ↔ ПК-Ai / АПК | 10 м | ЯБКЮ.685611.108-04 | 380 ₽ |
| АПК ↔ GSM5-105 | 10 м | ЯБКЮ.685611.108-02 | 380 ₽ |
| АПК ↔ пожарный извещатель | 10 м | ЯБКЮ.685611.111-01 | 380 ₽ |
| СЗ-Ai ↔ концентратор К-204 | 10 м | ЯБКЮ.685611.108-02 | 380 ₽ |
Разъёмные шнуры (RJ12 / тел.) подключаются без разделки; КСПВ разделывается по цветовой маркировке из РЭ (приложения «Схемы соединений»). Для Е-серии линия RS-485 — витая пара FTP/UTP cat5e с экраном, в прайс не входит.
Ввод сигналов и связь

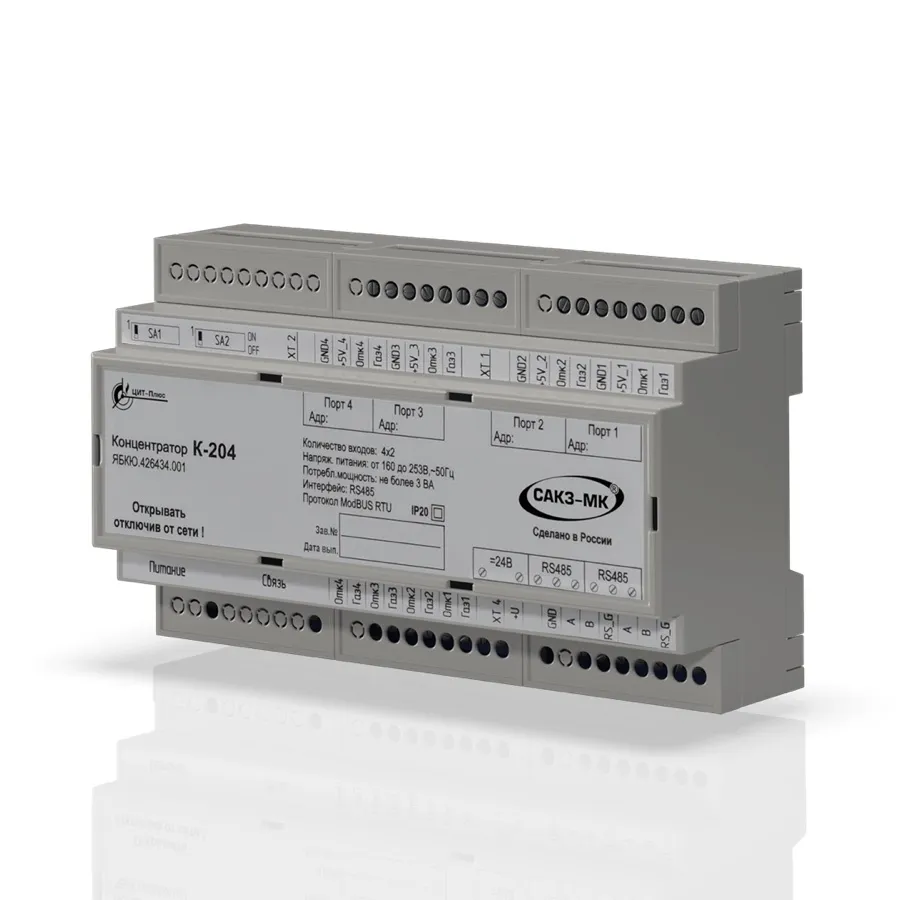

К-204

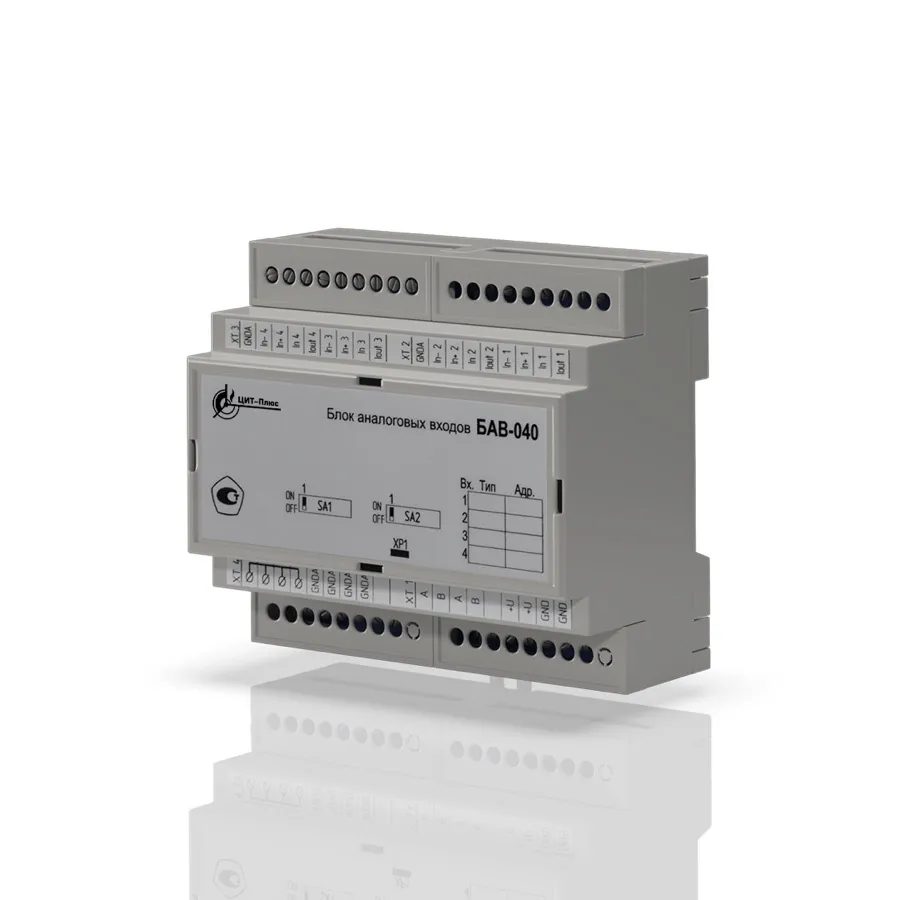

БАВ-040
БС-01
БУР · БУР-8

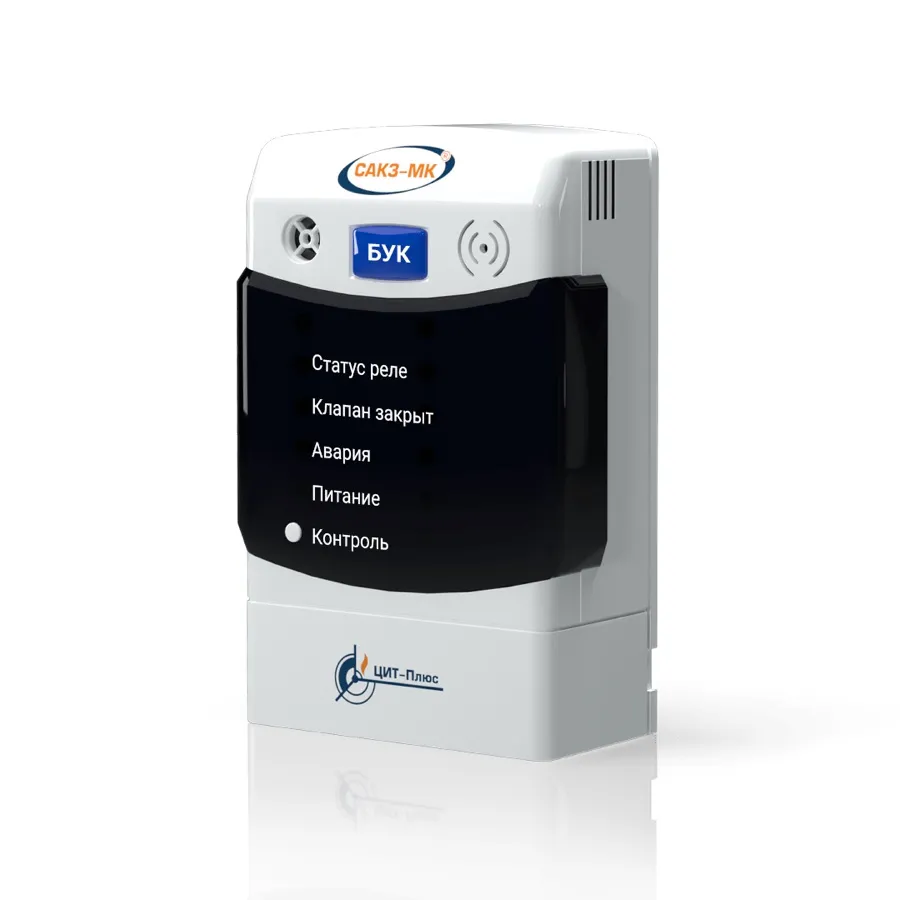

БУК

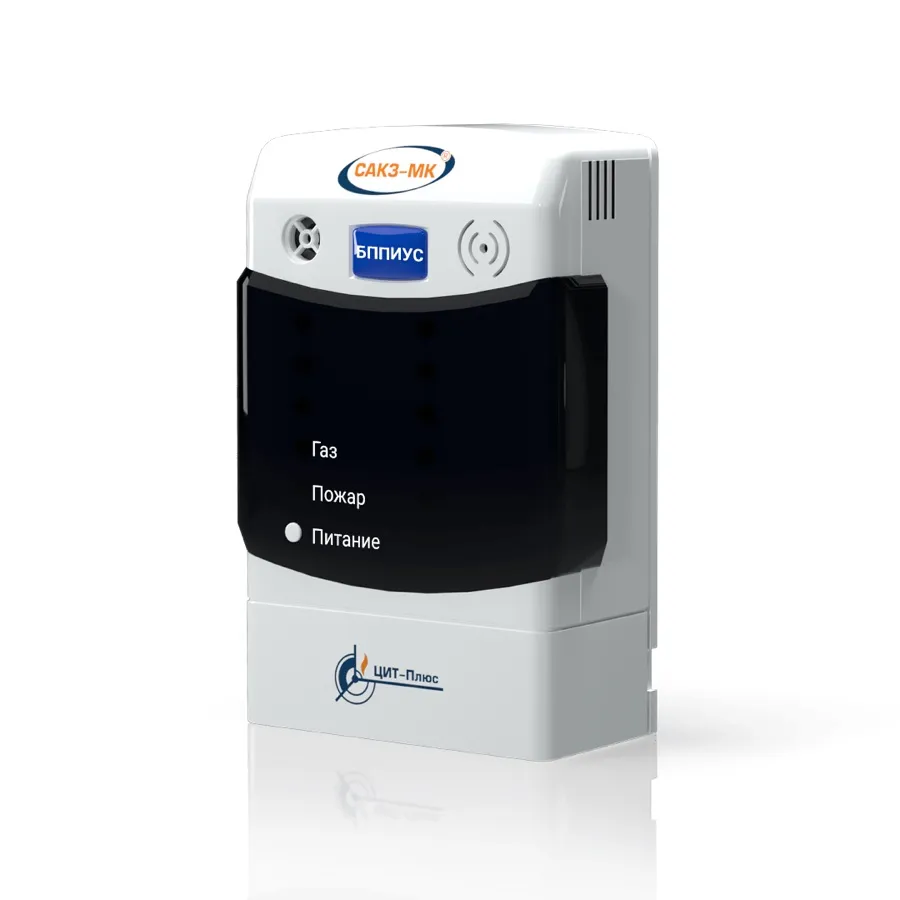

БППИ УС

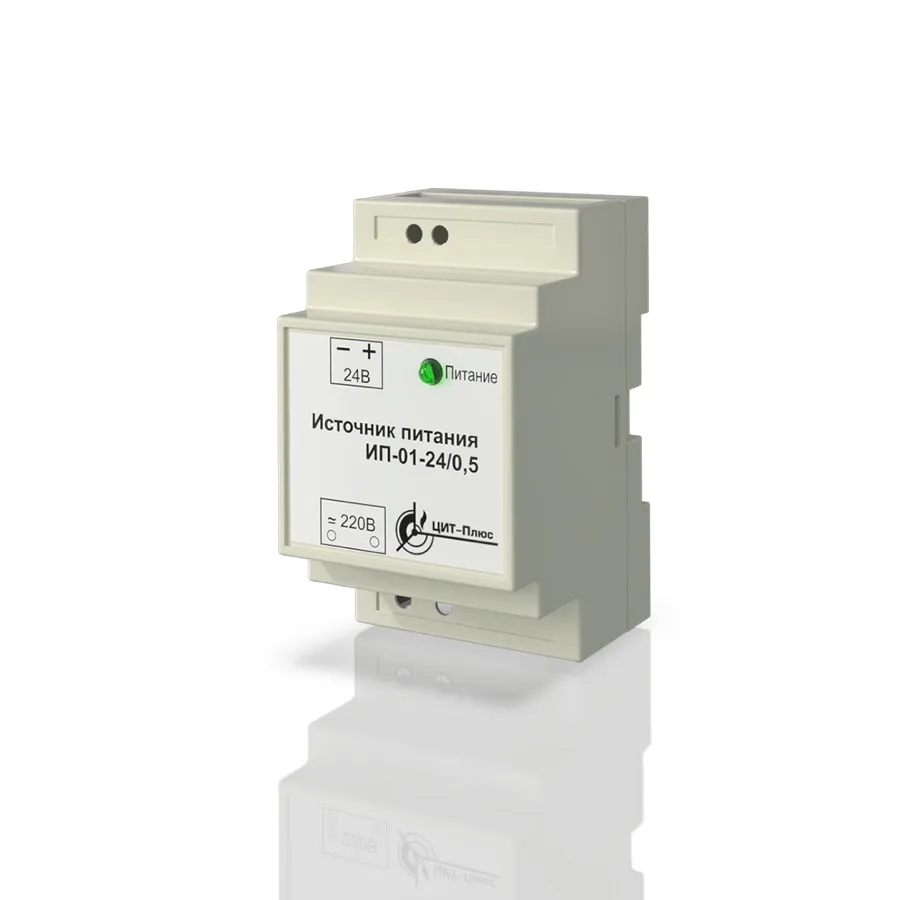

ИП-01-24/0,5
Защитные боксы: БЗ-01 для сигнализаторов (5 380 ₽) и БЗ-02 для БСУ (2 507 ₽) — от ударов и пыли в цехах и на лестничных клетках.
Цены комплектующих (розница, с НДС)
| Изделие | Цена |
|---|---|
| GSM5-105 · SMS, 5 входов, бытовые и промышленные САКЗ-МК | 9 340 ₽ |
| GSM5-104И · 4 входа + RS-485, Е-серия | 10 743 ₽ |
| GSM5-224И · 24 входа, 2 SIM, IP54 | 24 497 ₽ |
| К-204 · концентратор 8 входов → RS-485 | 3 726 ₽ |
| БАВ-040 · 4 канала 4–20 мА → RS-485 (САКЗ-МК-4Е) | 6 325 ₽ |
| БРВ-8 · расширение входов по RS-485 | 4 042 ₽ |
| БС-01 · радиошлюз / ретранслятор | 3 643 ₽ |

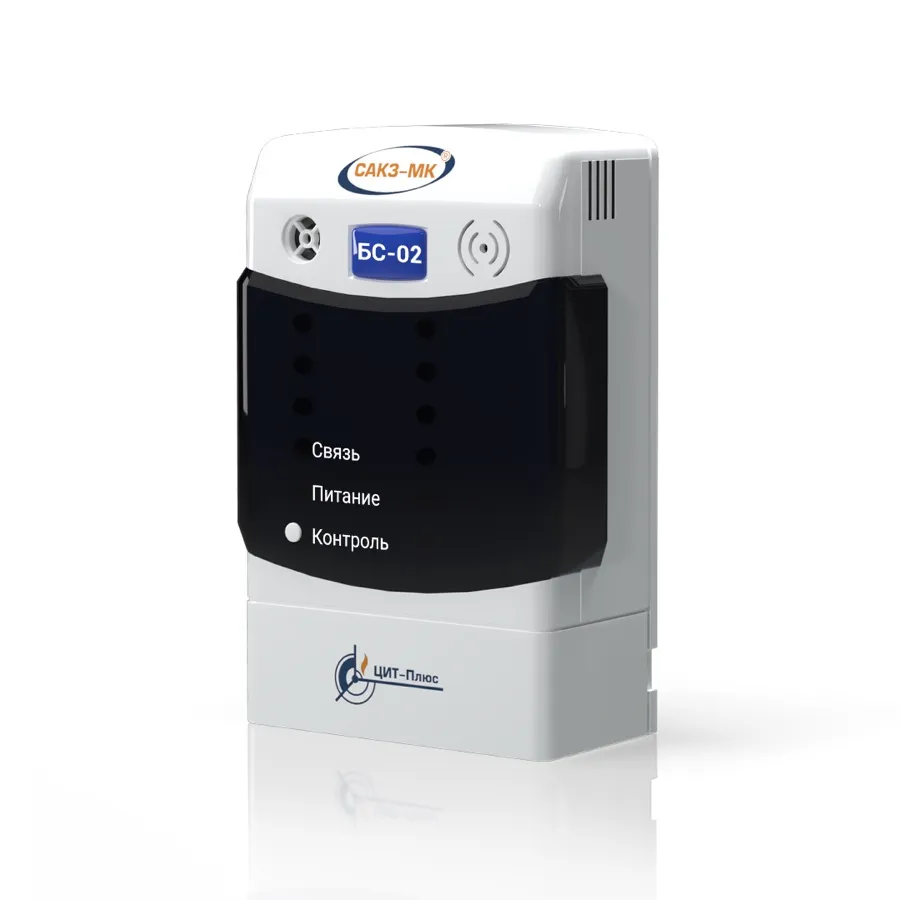

| БС-02 · проводной шлюз / ретранслятор | 2 670 ₽ |
| БУР · 2 реле от сигнализаторов | 2 724 ₽ |
| БУР-8 · 8 реле, RS-485 | 4 042 ₽ |
| БУК · управление клапаном от внешнего устройства | 2 484 ₽ |
| БППИ УС · пожарные извещатели + сирена | 2 728 ₽ |
| БЗ-01 · защитный бокс для сигнализаторов | 5 380 ₽ |
| БЗ-02 · защитный бокс для БСУ | 2 507 ₽ |
| ИП 212-45 «Марко» · дымовой извещатель | 1 215 ₽ |
| ИП 212-141 · дымовой извещатель | 748 ₽ |
| ИП 212-189 АМ «Цикада» · дымовой извещатель | 874 ₽ |
| ИП-01-24/0,5 · источник питания 24 В, 12 Вт | 1 614 ₽ |
Документы завода
Частые ошибки
- GSM5-105 в адресную систему. В Е-серии состояние блоков читается по RS-485 — нужен GSM5-104И или 224И.
- Кабель «подлиннее» без расчёта. Клапан — не дальше 20 м и с петлёй ≤ 2 Ом: на тонком проводе импульс 37 В не закроет клапан.
- Один шнур 3 м на всё. Шнур клапана 6 жил, шнур связи СЗ-1 ↔ СЗ-2 — 3 жилы, к пульту ПД — 16 жил: разъёмы похожи, распайка разная.
- SIM-карта «горячей» установкой. Только при выключенном извещателе; проверьте номера по п. 6.9 РЭ.
- ИП 212 напрямую на сигнализатор МК-2. В промышленных системах — через БППИ УС, в Ai — через АПК.
Вопросы и ответы
Какой GSM-извещатель ставить в квартиру, а какой в котельную?
В бытовые САКЗ-МК, Ai и промышленные МК-1/2/3 — GSM5-105: 5 входов «сухой контакт», одно реле, SMS на пять номеров, встроенный аккумулятор 3,7 В на случай отключения света. В адресные Е-серии — GSM5-104И: 4 входа плюс порт RS-485, извещатель читает состояние блоков по ModBus. На крупный объект с десятками сигналов — GSM5-224И: 24 входа, две SIM-карты разных операторов, корпус IP54.
Что нужно, чтобы GSM-извещатель заработал?
SIM-карта оператора с лучшим приёмом на объекте (Full-size 1FF, устанавливать только при выключенном питании), розетка 230 В (резерв — 10,5–28,5 В от ИП-01-24 или аккумулятор), кабель ЯБКЮ.685611.108-02 до сигнализатора, БСУ или АПК и запись номеров абонентов по РЭ. Тексты SMS соответствуют входам — таблица в приложении А руководства.
Какие кабели идут в комплекте, а какие покупать?
В комплекте систем — кабель клапана и кабель связи 3 м (у Е-серии кабель клапана 10 м); всё длиннее — по заказу: клапан до 10–20 м, связь между сигнализаторами до 50 м, до пульта ПДС / ПК до 100 м, до ПД до 400 м. Кабели к пультам, GSM и БУР в комплект не входят. Готовые шнуры с разъёмами — 3 и 10 м; на большие длины — КСПВ 4×0,4 / 6×0,4 / 16×0,4 с разделкой по справочнику кабелей завода.
Зачем нужен концентратор К-204?
Чтобы завести бытовые сигнализаторы СЗ-Ai в адресную систему: К-204 принимает до 8 дискретных сигналов (4 прибора × 2), гальванически развязан (1 500 В) и отдаёт их блоку БСУ-КЕ по RS-485 ModBus RTU. Так на одном БСУ-КЕ собирают контроль квартир целого подъезда для диспетчеризации по СП 134.13330.
Что делает БАВ-040 и когда он нужен?
БАВ-040 переводит четыре токовых сигнала 4–20 мА от взрывозащищённых сигнализаторов СЗ-1ДЛВ-420К и СЗ-2ДВ-420/24 в цифру и передаёт их на БСУ-КЕ по RS-485 — это основа САКЗ-МК-4Е для взрывоопасных зон. Блок — средство измерений с межповерочным интервалом 2 года, IP20, монтаж в шкаф.
Можно ли к САКЗ-МК подключить пожарные извещатели и вентиляцию?
Да. Неадресные ИП 212-45, ИП 212-141, ИП 212-189 подключаются к БСУ / БСУ-К через блок БППИ УС (он же управляет сиреной), в Ai — через АПК, в Е-серии — прямо на входы сигнализаторов и БСУ-КЕ; по их сигналу клапан закрывается. Вентиляцию, сирену и сторонние клапаны включают реле блоков или БУР (2 реле, без блока) и БУР-8 (8 реле по RS-485).
Доукомплектуем систему до рабочей
Пришлите состав системы и план размещения — посчитаем кабели по метрам, подберём GSM-извещатель, реле, боксы и блоки ввода, приложим РЭ и декларации. Официальный дилер ЦИТ-Плюс, склад в Ростове-на-Дону, доставка по ЮФО, опт для монтажников.
