Фильтр газа ФГ16 и ФГ16-С: 80 или 5 мкм, индикаторы ДПД и ИПД, замена картриджа
Фильтр ФГ16 ставится перед счётчиком, регулятором и горелкой и задерживает 99,5 % частиц крупнее 80 мкм (сетка) или 5 мкм (синтетика) — без него ротационный счётчик клинит, а СГ-ЭК применять недопустимо. Разбираем литой ФГ16 DN50–100 и сварной ФГ16-С DN50–300, перепады на чистом фильтре, методику расчёта из паспорта, индикаторы ДПД/ИПД, замену картриджа, цены на 29 позиций.
Фильтр газа ФГ16 ставится перед измерительными приборами, запорно-регулирующей арматурой и горелками и задерживает пыль, песок, окалину и смолистые вещества. Для счётчиков это не опция: по руководствам на РГ-Р, RVG, RABO и РГ-Т размер твёрдых частиц в газе не должен превышать 0,08 мм, а комплекс СГ-ЭК без фильтра применять недопустимо. ФГ16 с металлической сеткой задерживает не менее 99,5 % частиц крупнее 0,08 мм, ФГ16-В с синтетическим элементом — крупнее 0,005 мм.
Короткий ответ: перед счётчиком газа — ФГ16 80 мкм с индикатором ДПД (чистится, перепад на чистом 5 кПа); перед регулятором, горелкой и на грязных сетях — ФГ16-В 5 мкм; DN 150–300 и бюджетные узлы — сварной ФГ16-С. Индикатор перепада нужен всегда — это единственный способ увидеть засорение без разборки, и ГОСТ Р 8.740 его разрешает. Цены — от 34 892 ₽ за литой ФГ16-50 и 31 110 ₽ за сварной ФГ16-50С.
Нормы и документы
- РЭ счётчиков РАСКО — твёрдые частицы в газе не более 0,08 мм; РЭ СГ-ЭК п. 1.5 — применение комплекса без фильтра недопустимо; завод рекомендует ФГ16 и не рекомендует волосяные фильтры для ротационных счётчиков (РЭ RVG).
- ГОСТ Р 8.740 — разрешает стационарно установленные на фильтре индикаторы перепада давления для контроля засорения (паспорт ФГ16, п. 4.2).
- Приказ Ростехнадзора № 542 от 15.11.2013, СП 62.13330 — монтаж и ввод фильтров в эксплуатацию (паспорт, п. 7.1).
- Декларация ЕАЭС № RU Д-RU.РА04.В.89076/23, ПУЭ гл. 7.3, ГОСТ Р МЭК 60079-11 — применение во взрывоопасных зонах всех классов, категории IIA и IIB; фланцы Ру16 по ГОСТ 33259.
Литой ФГ16 или сварной ФГ16-С

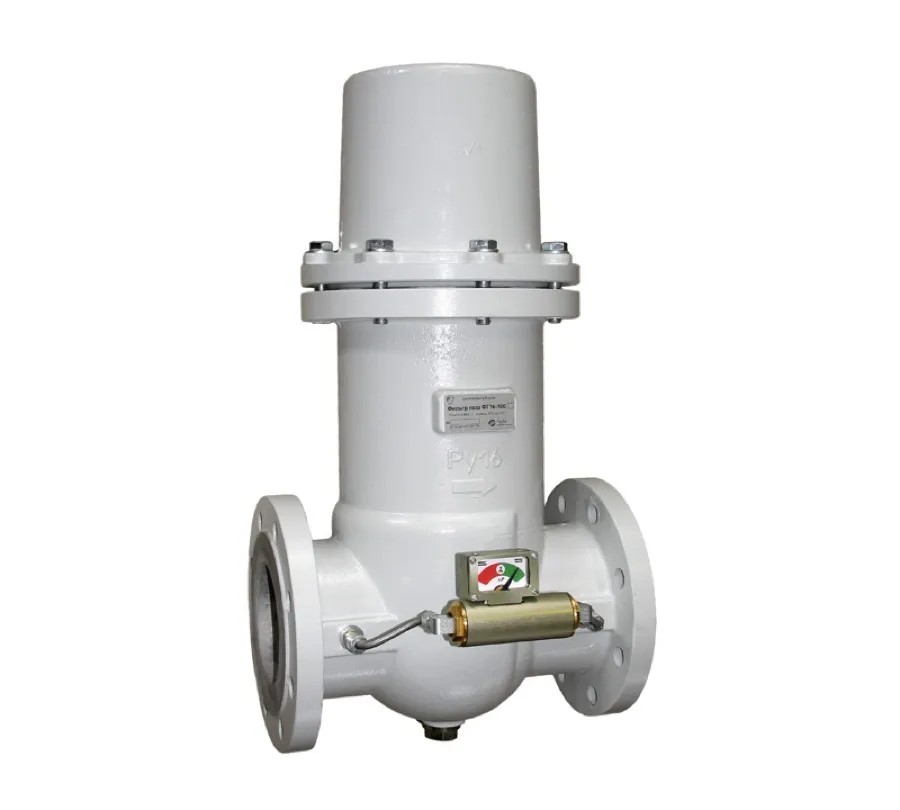

ФГ16 и ФГ16-В
- корпус из высокопрочного алюминия с порошковым покрытием, отбойник и накопительная камера с заглушкой
- сетка 80 мкм (чистится) или синтетика 5 мкм (меняется), каркас из перфорированного металла
- штуцеры под индикатор с обеих сторон корпуса — поток слева направо или справа налево
- длина 210–320 мм, масса 8,5–27 кг; замена элемента без демонтажа

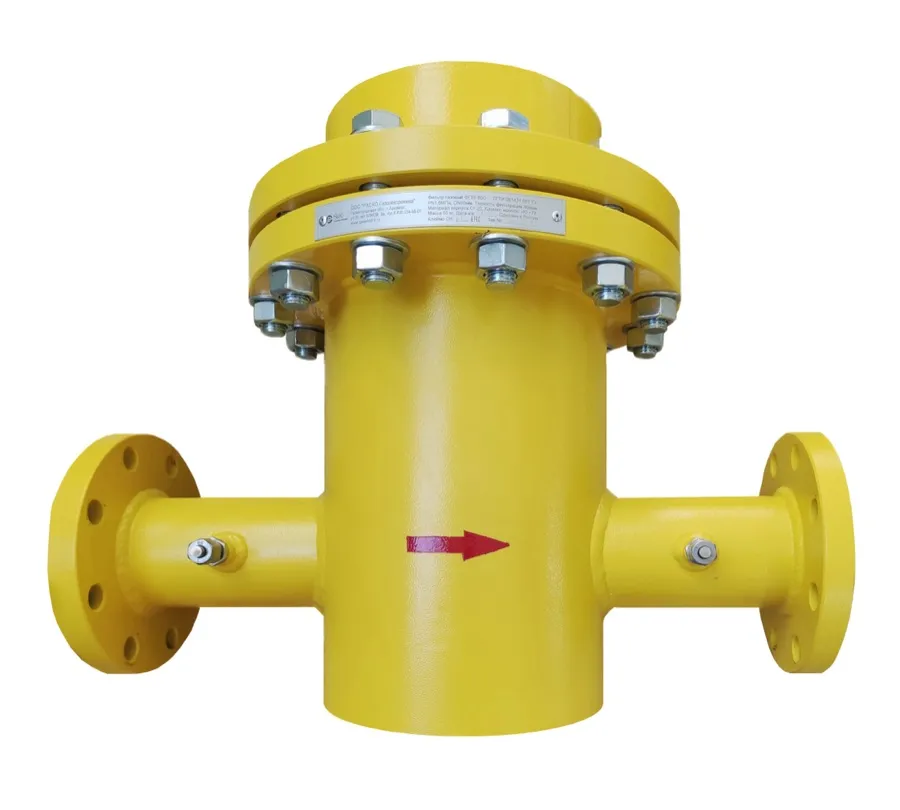

ФГ16-С
- сварной корпус, отбойник, дренажный штуцер под шаровой кран G1/2 для отвода конденсата и продувки
- картриджи MESH (сетка 80 мкм, регенерация промывкой или паром до 130 °С), G-gaz 80 мкм и 5 мкм (только замена)
- места под индикатор и дублирующий датчик перепада для диспетчеризации
- длина 410–950 мм; DN 150–300 — только сварные
| Критерий | ФГ16 / ФГ16-В литой | ФГ16-С сварной |
|---|---|---|
| DN | 50, 80, 100 | 50, 80, 100, 150, 200, 250, 300 |
| Тонкость фильтрации | 80 мкм (сетка) или 5 мкм (синтетика), ≥99,5 % | 80 мкм (MESH или G-gaz) или 5 мкм (G-gaz) |
| Δp на чистом фильтре, не более | 5 кПа (DN50/80, 80 мкм), 10 кПа (DN100 и все -В) | 5 кПа (DN50/80), 10 кПа (DN100–300) |
| Замена картриджа | при перепаде 0,08 МПа; предел прочности элемента 0,2 МПа; загрязнённость газа до 10 мг/м³ | |
| Давление / температура | 1,6 МПа (PN16); −40…+70 °С; картриджи −60…+40 °С | |
| Присоединение | фланцы 50/80/100-16-01-2-В ГОСТ 33259 | фланцы Ру16 по ГОСТ 33259 |
| Взрывозащита | зоны всех классов по ПУЭ гл. 7.3, IIA и IIB | |
| Гарантия | 18 месяцев с ввода, 24 с изготовления (без картриджа) | |
Как работает фильтр
Отбойник и накопительная камера
Газ входит в корпус, меняет направление и теряет скорость — окалина, песок и ржавчина оседают в нижней камере, откуда удаляются через заглушку или дренажный штуцер.
Фильтрующий элемент
Сетка 80 мкм или синтетика 5 мкм в металлическом каркасе, поток снаружи внутрь; элемент вынимается через крышку без демонтажа корпуса из газопровода.
Индикатор перепада

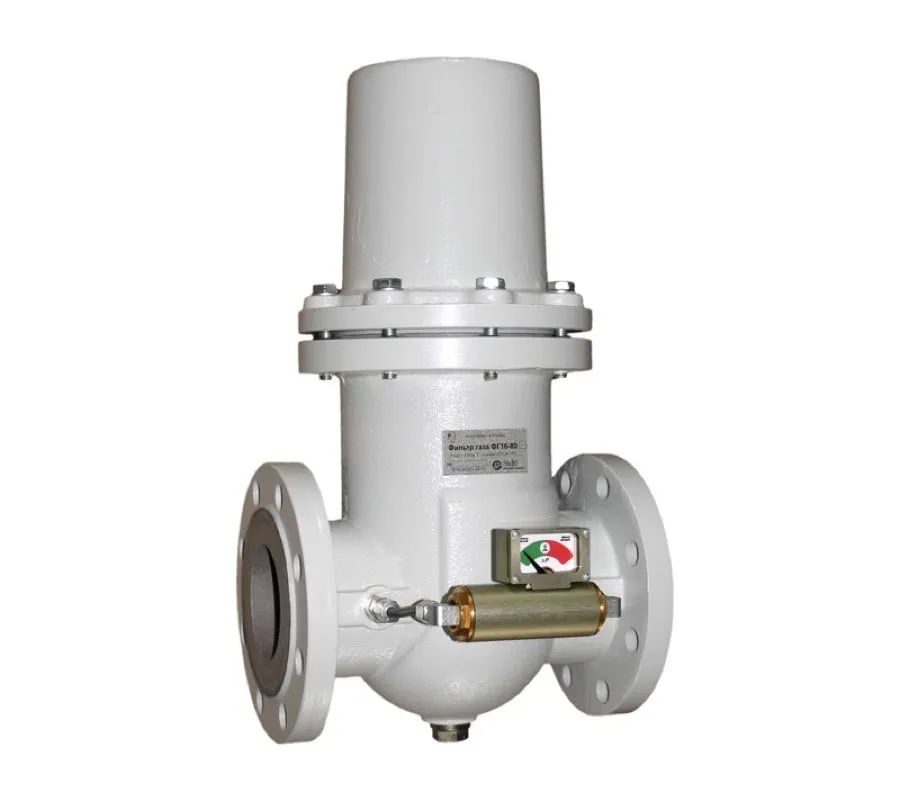

ДПД16 соединён трубками Ø6 с входом и выходом фильтра: стрелка в зелёной зоне — чисто, в красной — картридж пора чистить или менять. Вторая пара отверстий — под дифманометр.
Подбор по расходу: методика паспорта
ρ ру = 0,73 · (1 + 6) = 5,11 кг/м³
Δp по графику для 240 м³/ч воздуха делится на 5,11 / 1,29 ≈ 3,96 — при рабочем давлении перепад почти вчетверо меньше, чем на воздухе.
Расчётный перепад должен иметь 1,5–2-кратный запас до допустимого для типа фильтра.
Цены литых фильтров ФГ16 (розница с НДС)
| DN | L, мм · масса, кг | Δp чистого, кПа (80 мкм / 5 мкм) | ФГ16 · 80 мкм | ФГ16-В · 5 мкм | ФГ16-ДПД | ФГ16-В-ДПД |
|---|---|---|---|---|---|---|
| DN50 | 210 · 8,5 | 5 / 10 | 34 892 ₽ | 32 330 ₽ | 60 024 ₽ | 57 462 ₽ |
| DN80 | 270 · 18 | 5 / 10 | 43 676 ₽ | 40 992 ₽ | 68 808 ₽ | 66 124 ₽ |
| DN100 | 320 · 27 | 10 / 10 | 68 808 ₽ | 64 172 ₽ | 93 940 ₽ | 89 304 ₽ |
Сварные фильтры ФГ16-С
| DN | Монтажная длина, мм | Δp чистого, не более | ФГ16-С сварной · 80 мкм |
|---|---|---|---|
| DN50 | 410 ± 5 | 5 кПа | 31 110 ₽ |
| DN80 | 550 ± 5 | 5 кПа | 46 238 ₽ |
| DN100 | 550 ± 5 | 10 кПа | 44 896 ₽ |
| DN150 | 700 ± 5 | 10 кПа | 82 960 ₽ |
| DN200 | 800 ± 5 | 10 кПа | 99 186 ₽ |
| DN250 | 950 ± 5 | 10 кПа | по запросу |
| DN300 | 950 ± 5 | 10 кПа | по запросу |
Индикаторы, картриджи, конические сетки
| Позиция | Для чего | Розница с НДС |
|---|---|---|
| Индикатор перепада давления ДПД 16-50 | ДПД16-50 — на ФГ16-50 и ФГ16-80, Δp ном 5 кПа | 25 132 ₽ |
| Индикатор перепада давления ДПД 16-100 | ДПД16-100 — на ФГ16-50В, -80В, -100, -100В, Δp ном 10 кПа | 25 132 ₽ |

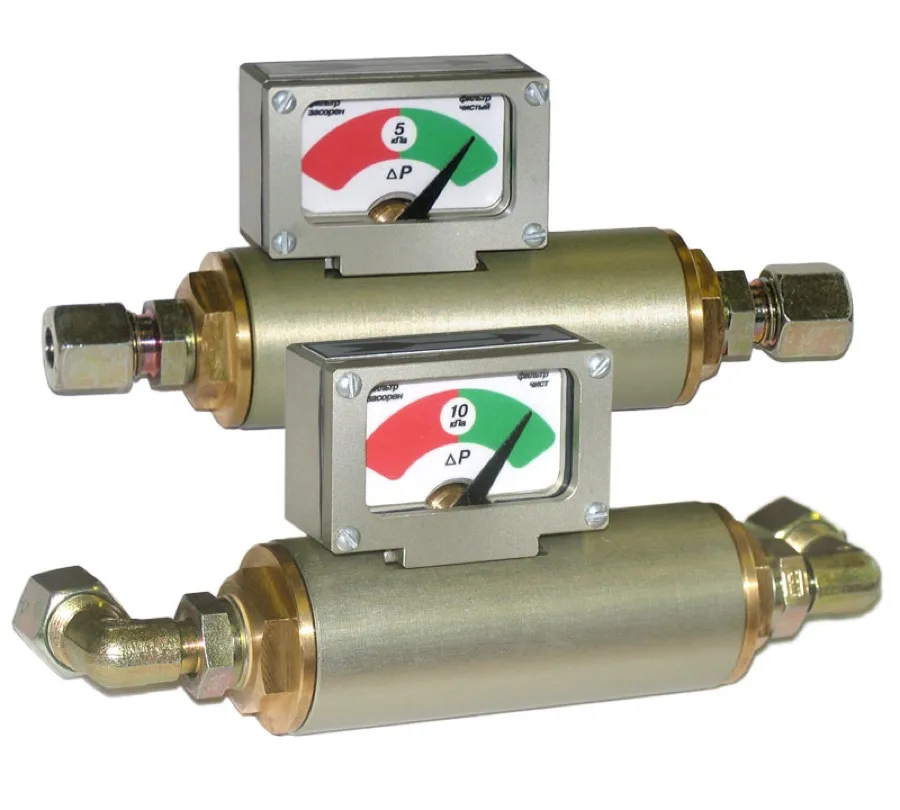

| Индикатор перепада давления ИПД 16-5 | ИПД16-5 — на сетчатые и волосяные фильтры, 5 кПа | 22 936 ₽ |
| Индикатор перепада давления ИПД 16-10 | ИПД16-10 — на сетчатые и волосяные фильтры, 10 кПа | 22 936 ₽ |
| Картридж сменный металлическая сетка δ=80 мкм | картридж сетка 80 мкм, ФГ16-50, с очисткой | 4 880 ₽ |
| Картридж сменный синтетический материал δ=5 мкм | картридж синтетика 5 мкм, ФГ16-50В | 3 782 ₽ |
| Картридж сменный металлическая сетка δ=80 мкм | картридж сетка 80 мкм, ФГ16-80 | 6 588 ₽ |
| Картридж сменный синтетический материал δ=5 мкм | картридж синтетика 5 мкм, ФГ16-80В | 7 442 ₽ |
| Картридж сменный металлическая сетка δ=80 мкм | картридж сетка 80 мкм, ФГ16-100 | 13 542 ₽ |
| Картридж сменный синтетический материал δ=5 мкм | картридж синтетика 5 мкм, ФГ16-100В | 10 248 ₽ |
| Фильтр конический DN50 | фильтр конический сетчатый 250 мкм между фланцами, DN50 | 1 342 ₽ |
| Фильтр конический DN100 | то же, DN100 | 1 830 ₽ |
| Фильтр конический DN200 | то же, DN200 | 4 514 ₽ |
Документы завода
Монтаж и обслуживание
- Место. Первым по ходу газа перед счётчиком, регулятором или горелкой; для ротационного счётчика допустима установка вплотную, для турбинного — с учётом прямого участка 2DN (см. КПУ).
- Направление. По стрелке на корпусе; вертикально — только потоком сверху вниз. Штуцеры под индикатор есть с обеих сторон литого корпуса — удобно при любом направлении.
- Присоединение. Проверить привалочные поверхности фланцев; трубопровод не должен передавать усилия на корпус. Без индикатора отверстия М10×1 глушатся пробками, штуцеры — перемычками.
- Обслуживание. По индикатору или перепаду 0,08 МПа: снять крышку, вынуть элемент, промыть сетку (щёлочь, пар до 130 °С) или заменить синтетику, очистить накопительную камеру, заменить изношенные прокладки и кольца.
- Хранение. В сухом помещении −50…+40 °С без агрессивных паров; фильтрующие элементы — −60…+40 °С.
Частые ошибки
- Счётчик без фильтра. Роторы РГ-Р с зазорами в десятые доли миллиметра клинят на окалине; поставщик газа снимает узел с учёта, ремонт — только на заводе.
- Волосяной фильтр перед ротационным счётчиком. РЭ RVG прямо не рекомендует: при пульсациях волокна уходят в камеру счётчика.
- 5 мкм «для надёжности» перед счётчиком. Перепад на чистом фильтре вдвое выше, картридж не чистится и меняется чаще — 80 мкм закрывает требование 0,08 мм с запасом.
- Фильтр без индикатора. Засорение видно только по падению давления у потребителя; исполнение -ДПД дороже базового на 25 тыс. ₽, но экономит картриджи и защищает счётчик.
- Подбор по DN трубы без расчёта перепада. На большом расходе и низком давлении перепад растёт — проверьте по графику и формуле паспорта с запасом 1,5–2.
Вопросы и ответы
80 мкм или 5 мкм — какой фильтр брать перед счётчиком?
Стандарт для узла учёта — ФГ16 с металлической сеткой: не менее 99,5 % частиц крупнее 0,08 мм задерживается, а именно 0,08 мм — предел для ротационных и турбинных счётчиков по их РЭ. Сетку можно чистить механически, химически или паром, картридж стоит от 4 880 ₽. ФГ16-В с гофрированной синтетикой ловит частицы от 0,005 мм — его ставят перед регуляторами, горелками и на грязных сетях; синтетический картридж не чистится, только меняется (от 3 782 ₽), а перепад на чистом фильтре выше — 10 кПа против 5 у DN50/80.
Литой ФГ16 или сварной ФГ16-С?
Литой алюминиевый корпус выпускается на DN 50, 80 и 100, монтажная длина 210–320 мм, масса 8,5–27 кг, есть отбойник и накопительная камера с заглушкой. Сварной стальной ФГ16-С — DN 50–300, длиннее (410–950 мм), с дренажным штуцером под шаровой кран G1/2 и тремя типами картриджей (MESH 80 мкм, G-gaz 80 и 5 мкм). На DN 50–100 сварной дешевле литого (31 110 ₽ против 34 892 ₽ за DN50), на DN 150 и выше — единственный вариант.
Как рассчитать перепад давления на фильтре?
По паспорту (прил. Е): Δp рабочее = Δp по графику × ρ1 / ρру, где ρ1 = 1,29 кг/м³ (воздух, по которому построен график), ρру = ρн × (Pа + Pр) / Pа — плотность газа при рабочем давлении (для природного газа ρн = 0,73 кг/м³). Пример завода: ФГ16-80, 240 м³/ч при 0,6 МПа — плотность при рабочих условиях 5,11 кг/м³, перепад с графика пересчитывается пропорционально. Расчётный перепад должен иметь 1,5–2-кратный запас до предельного для картриджа: замена рекомендуется при 0,08 МПа, предел прочности — 0,2 МПа.
Зачем индикатор перепада давления и чем ДПД отличается от ИПД?
Индикатор показывает засорение: стрелка в зелёной зоне — фильтр чист, в красной — картридж пора чистить или менять. Он не является средством измерения, но ГОСТ Р 8.740 разрешает стационарные индикаторы на фильтре. ДПД16-50 и ДПД16-100 (25 132 ₽) сделаны под ФГ16 (5 и 10 кПа), ИПД16-5 и ИПД16-10 (22 936 ₽) — универсальные для сетчатых и волосяных фильтров любого производителя. На корпусе ФГ16 есть вторая пара отверстий М10×1 под дифманометр или дублирующий датчик для диспетчеризации.
Как обслуживать фильтр и как часто?
Замена картриджа — без демонтажа корпуса из газопровода: снять крышку, вынуть элемент, промыть сетку или поставить новый, проверить прокладки. Накопительная камера чистится через отверстие с заглушкой внизу корпуса. Периодичность — по индикатору: красная зона или перепад 0,08 МПа. Гарантия завода на фильтр 18 месяцев с ввода в эксплуатацию (24 с изготовления), на картридж гарантия не распространяется.
Можно ли ставить ФГ16 во взрывоопасной зоне и вертикально?
Да: фильтры допущены во взрывоопасные зоны всех классов по ПУЭ гл. 7.3 (категории IIA и IIB), декларация ЕАЭС № RU Д-RU.РА04.В.89076/23. Рабочее давление до 1,6 МПа, температура −40…+70 °С. Монтаж — по стрелке на корпусе; при вертикальной установке поток только сверху вниз. Резьбовые отверстия под индикатор без него глушатся пробками, а штуцеры отбора — блокирующими перемычками.
Подберём фильтр под счётчик, расход и давление
Назовите DN, расход, давление и что стоит за фильтром — предложим ФГ16 или ФГ16-С с нужной тонкостью, индикатор ДПД/ИПД, запасной картридж и коническую сетку на пуск. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
