Опции счётчиков газа РАСКО: расширение диапазона, исполнения У и 2У, датчики импульсов, гильзы, масло, шайбы и катушки
Расширение диапазона до 1:250, исполнения «У» и «2У» с точкой перехода 0,05 Qmax и погрешностью ±0,9 %, датчики импульсов НЧ/СЧ/ВЧ (ТВ49, ТВ53, IN-S10, R300, A1K), гильзы, масло, предохранительные шайбы и технологические катушки — что из этого заказывается только с завода, а что обязательно по РЭ при импульсном режиме и наладке отсекателей. 60 позиций с ценами для РГ-Р, RVG, RABO, РГ-Т, РГ-К, РГ-У.
Опции промышленного счётчика газа делятся на три группы. Метрологические — расширение диапазона Qmin/Qmax и исполнения «У», «2У», «3С…6У», которые меняют точку перехода Qt и пределы погрешности; их выбирают при заказе, потом не добавить. Электрические — датчики импульсов НЧ (в комплекте), СЧ R300 и ВЧ A1K/ТВ для корректора ЕК270 и телеметрии. Механические — гильза датчика температуры, масло, предохранительная шайба, технологическая катушка и коническая сетка, которые РЭ прямо требует в определённых режимах.
Короткий ответ: котельная с ночным падением расхода — расширение до 1:250 (9 150 ₽) или исполнение «У» (6 710 ₽); коммерческий узел с требованием поставщика к погрешности — «2У» (17 690 ₽); частые пуски горелок при давлении выше 0,05 МПа — предохранительная шайба (от 3 660 ₽); отсекатели на линии — технологическая катушка на время наладки (от 18 300 ₽); контроль перепада по ГОСТ Р 8.740 с ЕК270 — ВЧ-датчик A1K (24 400 ₽) или R300 (10 004 ₽).
Нормы и документы
- РЭ РГ-Р ЛГТИ.407273.003, РЭ RVG, РЭ RABO — табл. 1 диапазоны 1:30…1:250 по типоразмерам; табл. 3 погрешности и Qt (0,1 Qmax для «О», 0,05 Qmax для «У»); п. 2.5 датчики импульсов; раздел 3 масло; прил. Е предохранительная шайба; обозначение при заказе РГ-Р G160-DN80-О-Б-(1:200)-Л-Н1-В0.
- РЭ РГ-Т ЛГТИ.407221.011 — табл. 1 диапазоны 1:50…1:20, исполнения «2У» и 3С–6С только для 1:30 и 1:20; п. 1.3.7 гильзы, п. 1.3.8 масляный насос, п. 1.3.9 датчики ТВ53/IN-S10; ВЧ ТВ/A1S/A1R и СЧ R300 по заказу; межповерочный интервал 4 года.
- ГОСТ 31610.11-2014 — датчики ТВ49, A1K как искробезопасные цепи (резистор + геркон без источника питания); подключение только экранированным кабелем.
- ГОСТ Р 8.740-2023 — методика выбора типоразмера (прил. Б РЭ) и контроль состояния счётчика по перепаду давления, для чего нужен ВЧ/СЧ-датчик и ППД корректора.
Диапазон и точка перехода — что покупаете

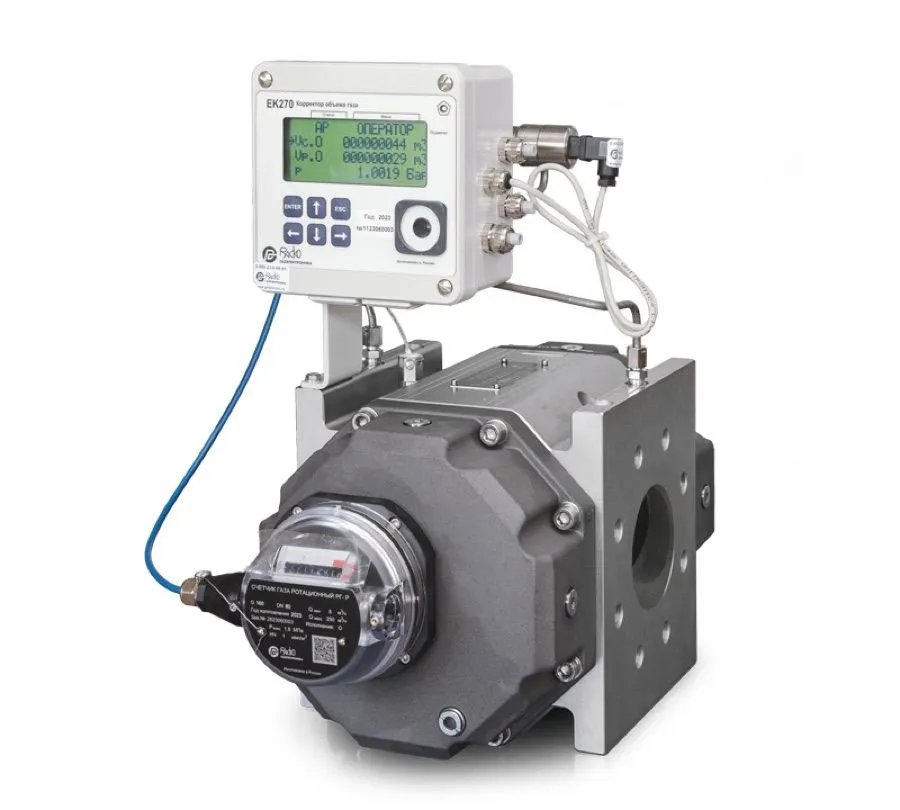

Метрологические опции ротационных РГ-Р, RVG, RABO
| Опция | РГ-Р | RVG | RABO |
|---|---|---|---|
| Расширение диапазона до 1:200 | 7 320 ₽ | 7 320 ₽ | 7 320 ₽ |
| Расширение диапазона до 1:250 | 9 150 ₽ | 9 150 ₽ | 9 150 ₽ |
| Исполнение «У» (Qt = 0,05 Qmax) | 6 710 ₽ | 6 710 ₽ | 6 710 ₽ |
| Исполнение «2У» (±0,9 % от Qt до Qmax) | 17 690 ₽ | 17 690 ₽ | 17 690 ₽ |
| Двойной счётный механизм (двунаправленный) | 18 300 ₽ | 18 300 ₽ | 18 300 ₽ |

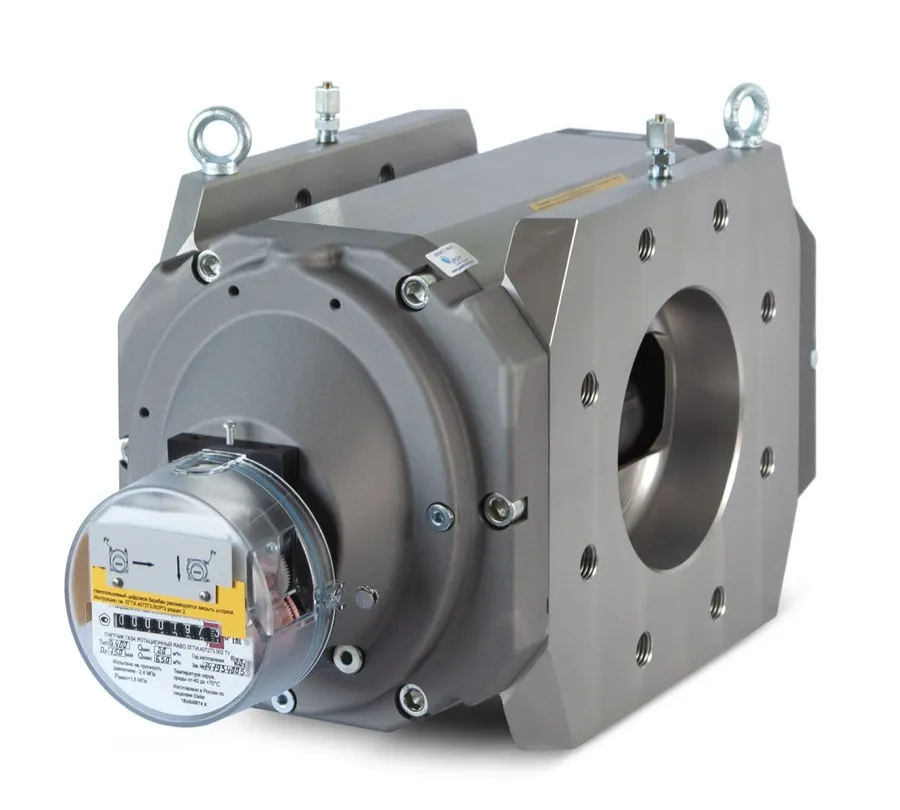

У RABO расширения 1:50…1:160 входят в базовую цену — выбираются при заказе без доплаты; 1:200 и 1:250 — платные. У RVG исполнение «Р» (бывший RVG) ограничено 1:160, исполнения «Б» и «К» — до 1:250.
Метрологические опции турбинных РГ-Т, РГ-К и ультразвуковых РГ-У

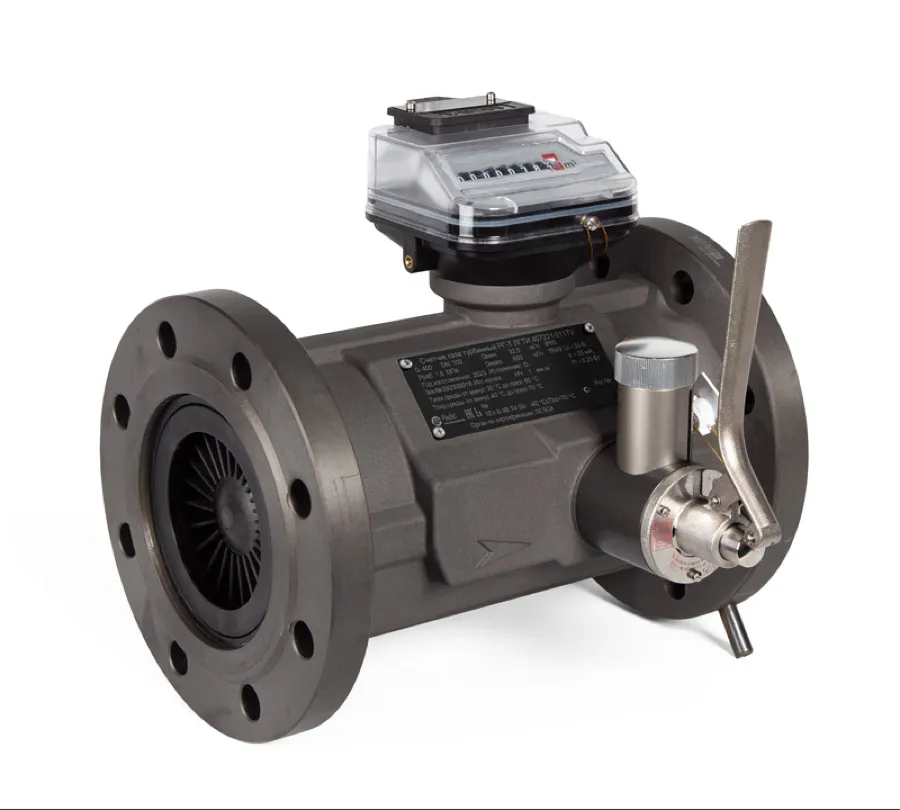

РГ-Т
- базовый диапазон 1:20, расширение до 1:30 / 1:40 / 1:50 — не для всех типоразмеров (табл. 1 РЭ: G250 DN80 — до 1:50, G160 DN80 — только 1:20)
- «2У», «3С…6С» — только при 1:30 и 1:20
- масляный насос — для грязного газа; подшипники штатно не требуют смазки
- ВЧ-датчики ТВ/A1S/A1R только вне взрывоопасной зоны, СЧ R300 — на механизмах С1/С1В

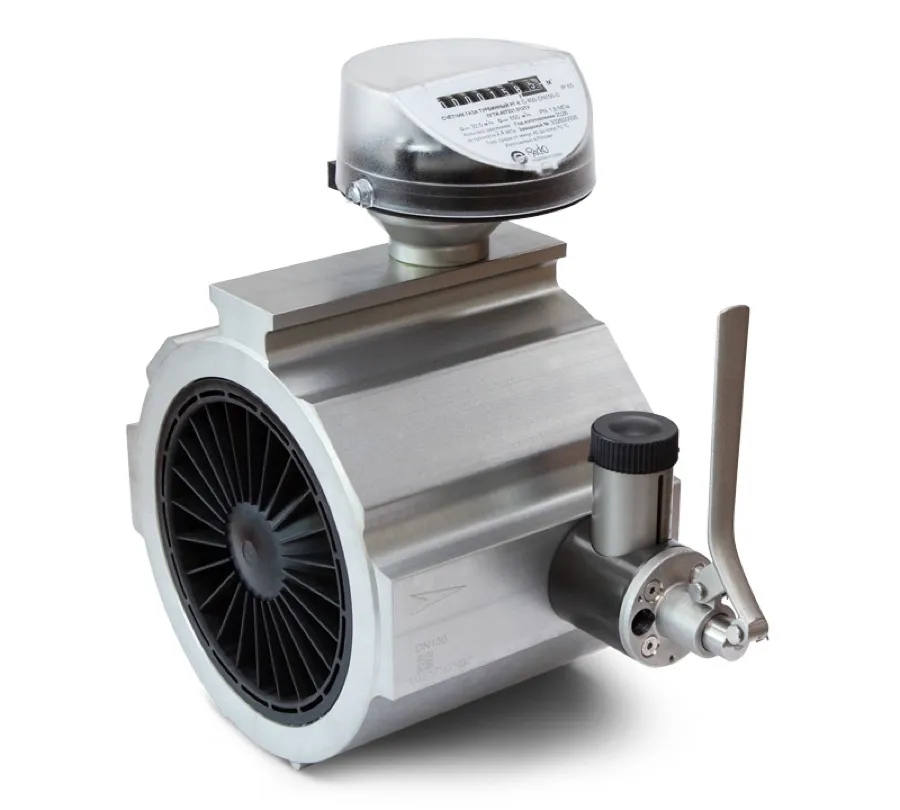

РГ-К
- безфланцевый корпус, ставится между катушками; базовый диапазон 1:10, расширение до 1:20 и 1:30 по табл. 1 РЭ (например G250 DN100)
- КМЧ с катушкой или без — под свои катушки
- масляный насос по заказу; прямые участки 3DN до и 2DN после
- для технологического учёта, не коммерческого
| Счётчик | Опция | Розница с НДС |
|---|---|---|
| РГ-Т | расширение до 1:30 | 5 978 ₽ |
| РГ-Т | расширение до 1:40 | 6 710 ₽ |
| РГ-Т | расширение до 1:50 | по запросу |
| РГ-Т | исполнение «2У, С» (±0,9 %; только 1:30 и 1:20) | 17 690 ₽ |
| РГ-Т | масляный насос (опция) | 24 400 ₽ |
| РГ-К | расширение до 1:20 | 2 318 ₽ |
| РГ-К | расширение до 1:30 | 3 538 ₽ |
| РГ-У | расширение до 1:160 | 2 318 ₽ |
| РГ-У | расширение до 1:200 | 3 538 ₽ |
Датчики импульсов, гильзы, масло
Низкочастотный — учёт
Геркон в счётном механизме: один импульс на 0,1–10 м³ в зависимости от DN (табл. Е.1 РЭ РГ-Т). В комплекте счётчика; контрольный геркон сообщает корректору о поднесённом магните.
Среднечастотный R300
Для RABO, RVG, TRZ и РГ-Т с механизмом С1/С1В: точнее отслеживает мгновенный расход, чем НЧ, и не требует размещения вне зоны.
Высокочастотный A1K, ТВ

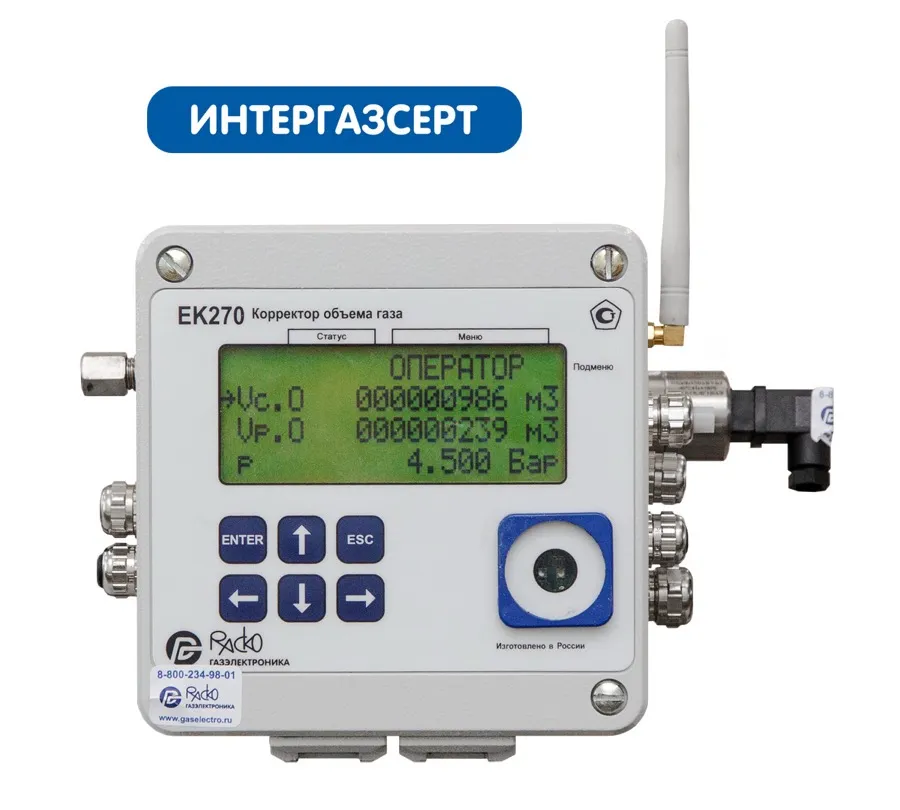

A1K «Б» у ротационных — до 2000 Гц, 8,2 В: ЕК270 видит расход в реальном времени для контроля перепада по ГОСТ Р 8.740. У РГ-Т ВЧ-датчики ТВ, A1S, A1R стоят у лопастей колеса — только вне взрывоопасной зоны.
| Позиция | Куда и зачем | Розница с НДС |
|---|---|---|
| ТВ49 · НЧ | РГ-Р, RVG (второй НЧ-выход); рабочий + контрольный геркон, ≤24 В, 25 мА, R 100 Ом | 6 710 ₽ |
| A1K исп. «Б» · ВЧ | РГ-Р, RVG, RABO: мгновенный расход для ЕК270, до 2000 Гц, 8,2 В; ставится только на заводе или в сервисе | 24 400 ₽ |
| ТВ53 · НЧ | РГ-Т со счётным механизмом Т1; рабочий + контрольный геркон (защита от магнита) | 18 910 ₽ |
| IN-S10 · НЧ | RABO, RVG, TRZ, РГ-Т с механизмом С1/С1В; рабочий + два контрольных геркона | 4 270 ₽ |
| R300 · СЧ | RABO, RVG, TRZ, РГ-Т С1/С1В: среднечастотный сигнал для точного мгновенного расхода | 10 004 ₽ |
| Гильза датчика температуры | РГ-Р, РГ-Т: под термопреобразователь корректора; в РГ-Т резьба G¼", второе место — контрольный термометр | 3 904 ₽ |
| Масло, флакон 90 мл | заливка крышек РГ-Р/RVG/RABO (по табл. 11 РЭ: G16–G65 26+25 мл горизонтально) | 488 ₽ |
| Масло, флакон 1000 мл | G400 DN150–G1000: 800+800 мл горизонтально, 2600+2600 вертикально; масляный насос РГ-Т/СГ | 1 952 ₽ |

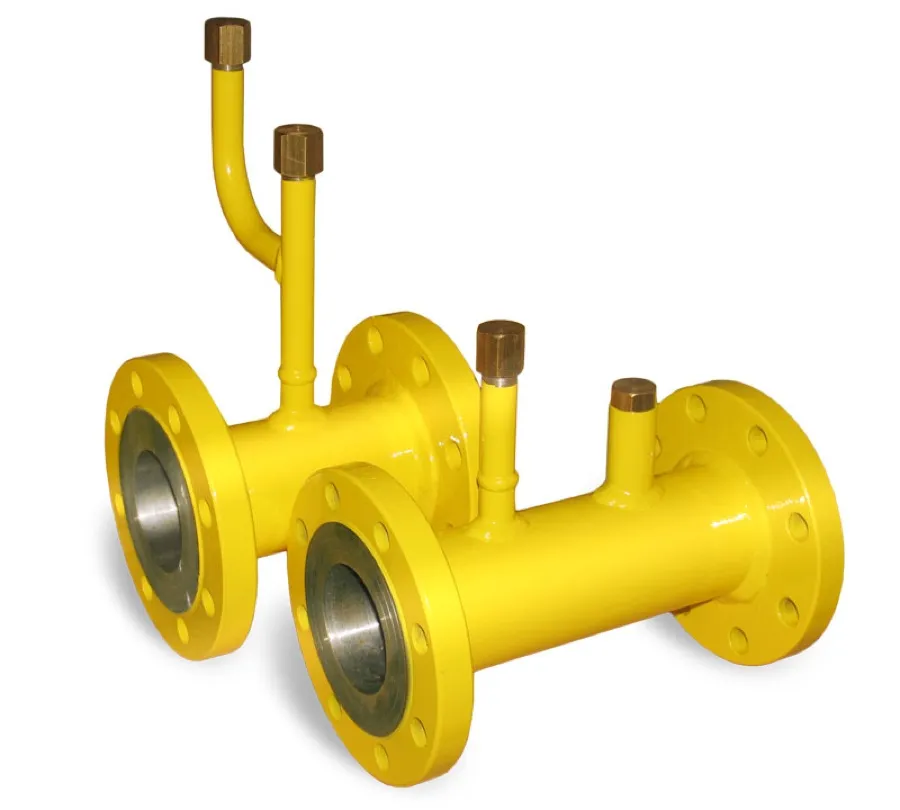

Шайбы, катушки, конические сетки
| DN | Шайба предохранительная | d / D, мм · Δp при Qmax | Катушка 1,6 МПа | Катушка 10 МПа | Сетка коническая 250 мкм |
|---|---|---|---|---|---|
| DN50 | 3 660 ₽ | 25 / 107 · 3 800 Па | 18 300 ₽ | по запросу | 1 342 ₽ |
| DN80 | 4 026 ₽ | 40 / 142 · 5 500 Па | 21 960 ₽ | по запросу | 1 708 ₽ |
| DN100 | 4 514 ₽ | 50 / 162 · 4 400 Па | 24 400 ₽ | по запросу | 1 830 ₽ |
| DN150 | 5 978 ₽ | 75 / 218 · 4 750 Па | 36 600 ₽ | по запросу | 2 928 ₽ |
| DN200 | 8 418 ₽ | 100 / 272 · 5 100 Па | по запросу | по запросу | 4 514 ₽ |
| DN250 | — | — | по запросу | по запросу | по запросу |
| DN300 | — | — | по запросу | по запросу | по запросу |
Катушки и КМЧ для РГ-К
| DN | Катушка под РГ-К | Катушка удлинённая | КМЧ без катушки | КМЧ с катушкой |
|---|---|---|---|---|
| DN50 | 5 978 ₽ | 14 518 ₽ | 2 562 ₽ | 8 418 ₽ |
| DN80 | 9 638 ₽ | 20 618 ₽ | 5 002 ₽ | 14 518 ₽ |
| DN100 | 10 858 ₽ | — | 5 490 ₽ | 16 226 ₽ |
| DN150 | 15 738 ₽ | — | 8 174 ₽ | 23 668 ₽ |
Документы завода
Как заказывать
- Ротационный. В обозначении РЭ: РГ-Р G160-DN80-О-Б-(1:200)-Л-Н1-В0 — [3] исполнение О/У/2У…, [5] диапазон, [6] направление потока Л/П/Д, [7] число НЧ-датчиков 1 или 2, [8] ВЧ-датчик 0 или 1. Всё, что в скобках и после, — опции этой статьи.
- Турбинный. Сначала диапазон по табл. 1 РЭ для своего DN и типоразмера, затем исполнение (2У только при 1:30/1:20), затем механизм Т1 или С1/С1В — от него зависит НЧ-датчик (ТВ53 или IN-S10) и возможность R300.
- К любому. Гильза под корректор (у РГ-Т отверстие G¼", у G65 DN50 корпуса К3 гильзы нет), масло по табл. 11, шайба при импульсном режиме >0,05 МПа, катушка при отсекателях, сетка в комплекте.
- Проверка. Опции метрологии должны совпасть в паспорте, свидетельстве о поверке и проекте узла — поставщик газа сверяет Qmin/Qmax с расчётом по ГОСТ Р 8.740.
Частые ошибки
- Расширение диапазона вместо правильного типоразмера. Прил. Б РЭ: пересчитайте Qmin/Qmax в рабочие условия — при 0,6 МПа расход в трубе в 7 раз меньше стандартного, и G100 1:30 часто закрывает задачу без доплаты.
- «2У» на РГ-Т с диапазоном 1:50. РЭ допускает «2У» только при 1:30 и 1:20 — заказ вернут на согласование.
- Пуск без масла или под давлением. Масло заливается после монтажа, без давления в трубе, строго по объёму; перелив уходит в измерительную камеру.
- Наладка отсекателей через счётчик. Пневмоудар клинит роторы — ставьте катушку; это прямое требование РЭ РГ-Р, RVG и RABO.
- ВЧ-датчик «потом». A1K встраивается в счётный механизм на заводе — после поставки только через сервисный центр с переповеркой.
Вопросы и ответы
Что даёт расширение диапазона 1:200 или 1:250 и когда оно нужно?
Qmin счётчика опускается ниже: у РГ-Р G160 DN80 базовый диапазон 1:30 даёт Qmin 8 м³/ч, 1:200 — 1,3 м³/ч, 1:250 — 1 м³/ч (табл. 1 РЭ). Нужно, когда ночной или летний расход котельной падает ниже базового Qmin — ниже него объём не учитывается, а поставщик газа считает по мощности оборудования. Опция стоит 7 320 ₽ за 1:200 и 9 150 ₽ за 1:250 на любой ротационный, но по методике прил. Б РЭ сначала пересчитайте расход в рабочие условия — часто дешевле взять меньший типоразмер.
Чем исполнение «У» отличается от «О», и что такое «2У»?
Точкой перехода Qt. У основного исполнения «О» Qt = 0,1 Qmax: ниже неё погрешность ±2 %, выше ±1 %. У исполнения «У» Qt = 0,05 Qmax — участок с погрешностью ±1 % вдвое длиннее в сторону малых расходов (6 710 ₽). Исполнение «2У» нормирует ±0,9 % от Qt до Qmax (17 690 ₽); в РГ-Т оно возможно только для диапазонов 1:30 и 1:20. Исполнения 3С–6С и 3У–6У сужают погрешность на малых расходах до ±1,9…±1,4 % и доступны только для расходов справа от линии на графике РЭ — уточняйте по типоразмеру.
Какой датчик импульсов нужен для корректора: НЧ, СЧ или ВЧ?
Для учёта достаточно НЧ-датчика, он в комплекте: ТВ49 у РГ-Р/RVG, ТВ53 или IN-S10 у РГ-Т, IN-S10 у RABO. Каждый содержит контрольный геркон, который срабатывает на внешний магнит и передаёт корректору сигнал вмешательства. Второй НЧ-датчик (6 710 ₽) ставят для дублирующего прибора или АСД. ВЧ A1K «Б» (24 400 ₽) и СЧ R300 (10 004 ₽) нужны, когда ЕК270 должен видеть точный мгновенный расход — контроль перепада по ГОСТ Р 8.740, сличение, диагностика; ВЧ-датчики РГ-Т — только вне взрывоопасной зоны. A1K встраивается в счётный механизм на заводе — заказывайте вместе со счётчиком.
Зачем предохранительная шайба и когда без неё нельзя?
По РЭ РГ-Р, RVG и RABO шайба обязательна при импульсном режиме (частые пуски и остановы горелок), если избыточное давление выше 0,05 МПа: она гасит пневмоудар, который иначе клинит роторы. Ставится на выходе счётчика между его фланцем и ответным фланцем трубопровода на двух прокладках. Размеры и перепад — в прил. Е РЭ: для DN80 отверстие 40 мм при наружном 142 мм, перепад при Qmax 5 500 Па на воздухе, при рабочих условиях пересчитывается по формуле Е.1. Цена 4 026 ₽ за DN80.
Для чего технологическая катушка?
Это отрезок трубы с фланцами той же длины, что счётчик. РЭ требует ставить её вместо счётчика на время настройки клапанов-отсекателей (см. КЗГЭМ) и продувки после монтажа — иначе пневмоудар выведет счётчик из строя, и это не гарантийный случай. Позже катушка остаётся на складе на период поверки. Для РГ-К катушки — часть монтажа: счётчик безфланцевый и зажимается между двумя катушками, КМЧ с катушкой для DN80 — 14 518 ₽.
Какое масло и сколько заливать?
Shell Morlina S2 BL 10, Shell Tellus S2 V15 или другое минеральное без смол и кислот, вязкость до 30 сСт при 20 °С, застывание ниже −50 °С. Объёмы — табл. 11 РЭ РГ-Р: G16–G100 компакт 26 + 25 мл в переднюю и заднюю крышки горизонтально, 150 + 140 мл вертикально; G100–G400 DN100 — 90 + 90 / 370 + 390 мл; G400 DN150–G1000 — 800 + 800 / 2600 + 2600 мл. Заливать только без давления в трубе, через заливное отверстие, не через контрольное; уровень — центр контрольного отверстия. Замена — не реже раза в 5 лет. Флакон 90 мл — 488 ₽, 1000 мл — 1 952 ₽.
Соберём спецификацию счётчика с опциями под проект
Пришлите расход, давление, режим работы горелок и требования поставщика газа — подберём типоразмер, диапазон, исполнение, датчики под корректор и обвязку: гильзу, шайбу, катушку, сетку. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону.
