Комплект прямых участков КПУ, КПУ-СГ-ЭК и КПУ-ВД: зачем нужен, длины 2DN и 5DN, ГОСТ Р 8.740
Комплект прямых участков формирует поток перед турбинным счётчиком и несёт отборы давления и температуры для корректора, а главное — поставляется с актом измерений внутреннего диаметра, заверенным ЦСМ. Разбираем длины 2DN/5DN из РЭ РГ-Т, обозначение при заказе, отличия КПУ, КПУ-СГ-ЭК и КПУ-ВД, катушки и шайбы, цены на 50 позиций.
Комплект прямых участков (КПУ) — участки трубопровода до и после счётчика газа, изготовленные заводом под конкретный тип счётчика: они формируют ламинарный поток, который нужен турбинному счётчику, и несут места отбора давления и измерения температуры для корректора. По ГОСТ Р 8.740-2023 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счётчиков» внутренний диаметр измерительного участка должен быть измерен и подтверждён актом — КПУ РАСКО поставляется с таким актом, заверенным ЦСМ, паспортом и результатами контроля сварных стыков.
Короткий ответ: турбинному РГ-Т, TRZ или СГ КПУ нужен обязательно — не менее 2DN до счётчика (5DN после регулятора для DN 50 и 200–300); ротационному РГ-Р, RVG, RABO прямые участки не нужны, но КПУ-xx/Р даёт готовые отборы p и t под корректор. Для комплексов СГ-ЭК с ППД есть свой КПУ-СГ-ЭК с отборами до и после счётчика, для сетей до 10 МПа — КПУ-ВД по опросному листу. Цены — от 35 624 ₽ за DN50 до 228 750 ₽ за DN300.
Нормы и документы
- ГОСТ Р 8.740-2023 — прямые участки, места отбора давления и температуры, акт измерений внутреннего диаметра трубопровода; внутренняя полость КПУ и отборы выполнены по нему и по документации на счётчики.
- РЭ РГ-Т, п. 1.2.16 и табл. 4 — не менее 2DN до счётчика, 5DN после регулятора для DN 50 и DN 200–300; внутренний диаметр участка (DN100: 97–103 мм до, 90–110 мм после), некруглость ≤3 %.
- ПБ 12-529-2003, СНиП 42-01-2002 — изготовление участков и неразрушающий контроль сварных стыков в полном объёме; сварка по технологии, аттестованной НАКС.
- ГОСТ 33259 — фланцы Ру16 исп. 1; для КПУ-ВД — ASME B16.47 (RF, RTJ) и ГОСТ 33259 типов F и E.
Три семейства КПУ
КПУ-xx/Р, Т1, Т2

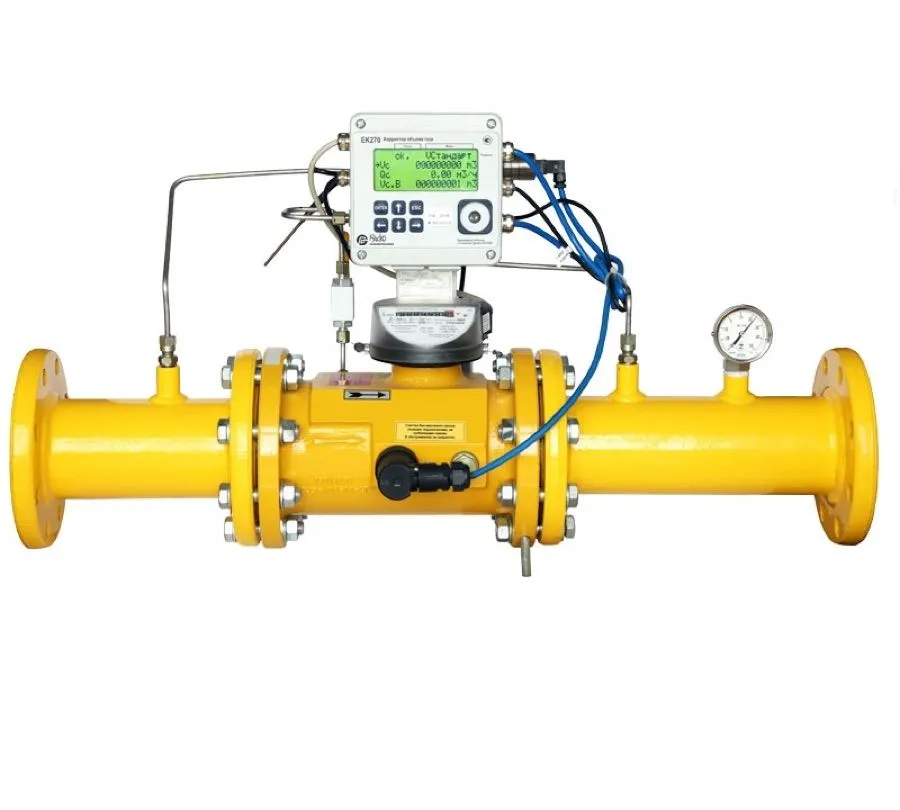

КПУ-СГ-ЭК

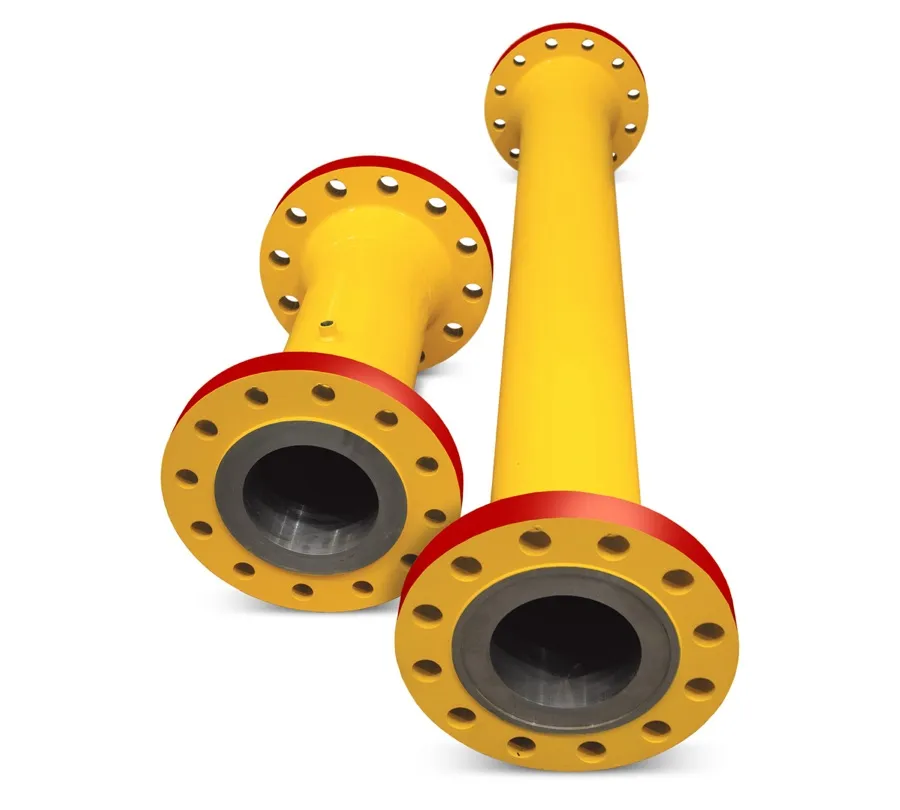

КПУ-ВД
Как читать обозначение
Пример завода: КПУ-80/Р-21.31 — прямые участки для RVG G160 DN80.
Для КПУ-СГ-ЭК обозначение короче: КПУ-СГ-ЭК-Т2-DN150 — комплект под СГ-ЭК-Т-1600 на РГ-Т G1000 DN150 с ЕК270 и ППД; КПУ-СГ-ЭК-Т1-DN50 — под СГ-ЭК-Т-100 на СГ16МТ-100. По согласованию завод делает участки и под другие типы счётчиков и с длинами больше штатных.

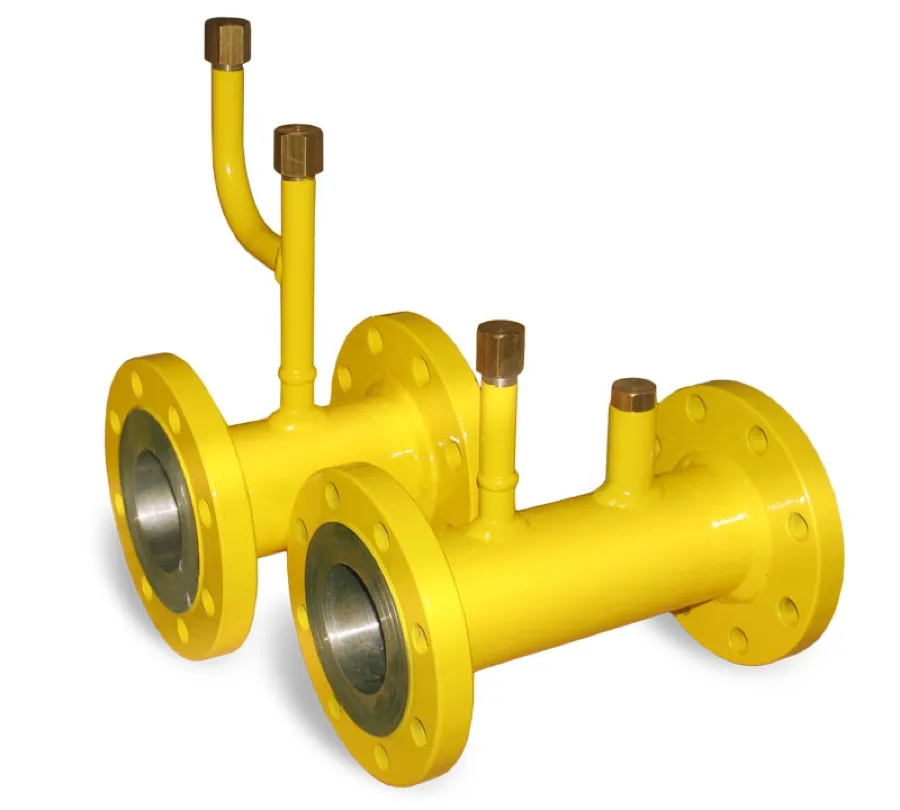

Из чего состоит комплект
Участок до счётчика
Не менее 2DN, фланцы Ру16 с обеих сторон, два места отбора давления G1/2 — под датчик давления корректора и манометр или ППД. Внутренний диаметр измерен и записан в акт ЦСМ.
Участок после счётчика
Обычно 3DN: фланцы, отбор давления (второй порт ППД) и бобышка М20×1,5 под гильзу термопреобразователя. При отказе от него в обозначении ставится «ХХ».
Документы и покрытие
Паспорт-этикетка, акт измерений внутреннего диаметра по ГОСТ Р 8.740, протоколы контроля сварных стыков, по заказу — сертификаты на материалы; снаружи порошковая окраска.
Цены КПУ по DN и типу счётчика (розница с НДС)
| DN | КПУ-xx/Р РГ-Р, RABO, RVG | КПУ-xx/Т2 РГ-Т, TRZ | КПУ-xx/Т1 СГ | КПУ-xx/Т3 (ВД) РГ-Т 10 МПа |
|---|---|---|---|---|
| DN50 | 35 624 ₽ | 35 624 ₽ | 37 088 ₽ | по запросу |
| DN80 | 44 652 ₽ | 44 652 ₽ | 48 068 ₽ | по запросу |
| DN100 | 50 508 ₽ | 50 508 ₽ | 66 978 ₽ | по запросу |
| DN150 | 70 394 ₽ | 70 394 ₽ | 97 722 ₽ | по запросу |
| DN200 | — | 142 130 ₽ | 161 650 ₽ | по запросу |
| DN250 | — | 189 954 ₽ | — | по запросу |
| DN300 | — | 228 750 ₽ | — | по запросу |
КПУ-СГ-ЭК для комплексов с ЕК270 и ППД
Габариты — из таблицы завода для комплекса на РГ-Т: L — общая длина с установленным счётчиком, масса — комплекта с РГ-Т. Для DN50 таблица завода размеров не даёт.
| DN | L общая · масса (с РГ-Т) | для СГ-ЭК-Т с РГ-Т | для СГ-ЭК-Т с TRZ | для СГ-ЭК-Т с СГ |
|---|---|---|---|---|
| DN50 | — мм · — кг | 39 894 ₽ | 39 894 ₽ | 39 772 ₽ |
| DN80 | 894 мм · 51 кг | 50 630 ₽ | 50 630 ₽ | 48 068 ₽ |
| DN100 | 1004 мм · 64,5 кг | 59 536 ₽ | 59 536 ₽ | 71 004 ₽ |
| DN150 | 1404 мм · 119 кг | 85 156 ₽ | 85 156 ₽ | 103 944 ₽ |
| DN200 | 1824 мм · 210 кг | 148 840 ₽ | 148 840 ₽ | 159 454 ₽ |
| DN250 | 2198 мм · 380 кг | 197 884 ₽ | 197 884 ₽ | — |
| DN300 | 2646 мм · 505 кг | 242 658 ₽ | 242 658 ₽ | — |
Катушки, шайбы, гильзы
| Позиция | DN50 | DN80 | DN100 | DN150 | DN200 |
|---|---|---|---|---|---|
| Катушка технологическая Ру 1,6 МПа (вставка вместо счётчика на время поверки) | 18 300 ₽ | 21 960 ₽ | 24 400 ₽ | 36 600 ₽ | по запросу |
| Катушка технологическая Ру 10 МПа | по запросу | по запросу | по запросу | по запросу | по запросу |
| Шайба предохранительная для ротационных счётчиков | 3 660 ₽ | 4 026 ₽ | 4 514 ₽ | 5 978 ₽ | 8 418 ₽ |
Документы завода
Монтаж: что проверить
- Длины. До турбинного счётчика ≥2DN, а если ближе стоит регулятор давления — 5DN для DN 50 и DN 200–300; после счётчика участок нужен только под отборы. Штатные исполнения КПУ — 2DN до и 3DN после.
- Диаметры. Внутренний диаметр КПУ и труб рядом — по табл. 4 РЭ РГ-Т (DN100: 97–103 мм); переходы после счётчика — по ГОСТ 17378, схемы табл. Ж.2 РЭ.
- Отборы. Отбор давления для корректора — на участке до счётчика (шильдик «P»); для ППД — до и после; гильза температуры — в потоке на глубину до 0,13 DN.
- Фланцы и прокладки. Ру16 по ГОСТ 33259 исп. 1; прокладки — материалы, допущенные в газовом хозяйстве, без выступа внутрь трубы. У КПУ-ВД — ASME B16.47 или ГОСТ 33259 F/E под конкретный счётчик.
- Катушка. Заложите технологическую катушку той же длины, что счётчик, — иначе на поверку раз в 4–5 лет придётся останавливать подачу газа.
Частые ошибки
- «Сделаем участки сами». Без акта измерений внутреннего диаметра, заверенного ЦСМ, и протоколов контроля стыков узел не пройдёт согласование по ГОСТ Р 8.740.
- КПУ-xx/Р для турбины. Исполнение Р рассчитано под ротационный счётчик; для РГ-Т и TRZ нужен Т2, для СГ — Т1: другие длины и отборы.
- Обычный КПУ под комплекс с ППД. Преобразователю перепада нужны отборы до и после счётчика — это КПУ-СГ-ЭК.
- Давление выше 1,2 МПа. Стандартный КПУ — 1,2 МПа; на 1,6 МПа заказывается специальное исполнение, выше — КПУ-ВД.
- Нет катушки и шайбы. Без катушки нет поверки без остановки газа; без шайбы перед ротационным счётчиком окалина ломает роторы.
Вопросы и ответы
Зачем турбинному счётчику прямой участок, если ротационному он не нужен?
Турбина измеряет скорость потока, и любое возмущение — отвод, регулятор, задвижка — искажает профиль и показания. По РЭ РГ-Т и ГОСТ Р 8.740-2023 перед счётчиком нужен прямой участок не менее 2DN (после регулятора давления — 5DN для DN 50 и DN 200–300), после счётчика участок не требуется, но именно на нём удобно ставить отбор давления и гильзу температуры. Ротационный счётчик вытесняет фиксированный объём и от профиля не зависит — прямые участки ему не нужны, а КПУ-xx/Р нужен только ради мест отбора p и t (35 624 ₽ за DN50).
Что входит в комплект и почему это не просто труба с фланцами?
В КПУ входят участки до и после счётчика с фланцами Ру16 по ГОСТ 33259, местами отбора давления G1/2 и бобышкой М20×1,5 под гильзу датчика температуры, паспорт и — главное для инспектора — акт измерений внутреннего диаметра по ГОСТ Р 8.740, заверенный ЦСМ. Участки сварены по аттестованной НАКС технологии, стыки прошли неразрушающий контроль, снаружи порошковая окраска. Сделать такой узел из трубы на объекте можно, но акт ЦСМ и контроль стыков придётся организовывать самим.
Чем КПУ-СГ-ЭК отличается от обычного КПУ?
КПУ-СГ-ЭК собран под конкретный измерительный комплекс с ЕК270 и преобразователем перепада давления: отборы давления стоят до и после счётчика для ППД, есть гильза под термопреобразователь корректора, длины и присоединительные размеры заданы таблицей завода. Обозначение — КПУ-СГ-ЭК-Т1 (счётчик СГ) или Т2 (РГ-Т, TRZ) плюс DN, пример: КПУ-СГ-ЭК-Т2-DN150 для СГ-ЭК-Т-1600 на РГ-Т G1000. В прайсе завода они разнесены по трём подгруппам — в нашем каталоге это «с РГ-Т», «с TRZ» и «с СГ».
Как читать обозначение КПУ-80/Р-21.31?
КПУ — изделие; 80 — DN; Р — под ротационный счётчик (Т1 — СГ, Т2 — РГ-Т и TRZ); 2 и 1 — участок до счётчика длиной 2DN исполнения 1 (фланцы с обеих сторон, два отбора давления); 3 и 1 — участок после счётчика 3DN исполнения 1 (фланцы, отбор давления, место под датчик температуры). Если участок после счётчика не нужен, вместо последних знаков ставится «Х»: КПУ-100/Т2-21.ХХ.
Когда нужен КПУ-ВД?
На трубопроводах до DN400 и давлении до 10 МПа — ГРС, магистральные и промысловые узлы, счётчики РГ-Т в корпусе К4. Входной участок до 10DN и выходной до 5DN стандартно, фланцы ASME B16.47 (RF, RTJ) или ГОСТ 33259 (F, E), бобышки под отборы и гильзы по документации на конкретный счётчик, места строповки. Температура среды −40…+100 °С (до −60 по заказу). Изготавливается по опросному листу — цена по запросу; катушка для замещения расходомера, крепёж и ответные фланцы — отдельно.
Что такое технологическая катушка и предохранительная шайба?
Катушка — фланцевая вставка той же строительной длины, что и счётчик: ставится вместо него на время поверки или ремонта, чтобы не останавливать газоснабжение (DN50 — 18 300 ₽, DN100 — 24 400 ₽). Предохранительная шайба ставится перед ротационным счётчиком и защищает роторы от крупных частиц и гидроудара (DN50 — 3 660 ₽). Гильза датчика температуры для РГ-Р и РГ-Т — 3 904 ₽.
Соберём узел учёта: счётчик, корректор, КПУ, фильтр
Пришлите тип счётчика, DN, давление и направление потока — подберём КПУ или КПУ-СГ-ЭК, катушку и фильтр, при высоком давлении заполним опросный лист на КПУ-ВД, приложим документы. Официальный дилер РАСКО Газэлектроника, склад в Ростове-на-Дону, доставка по ЮФО.
