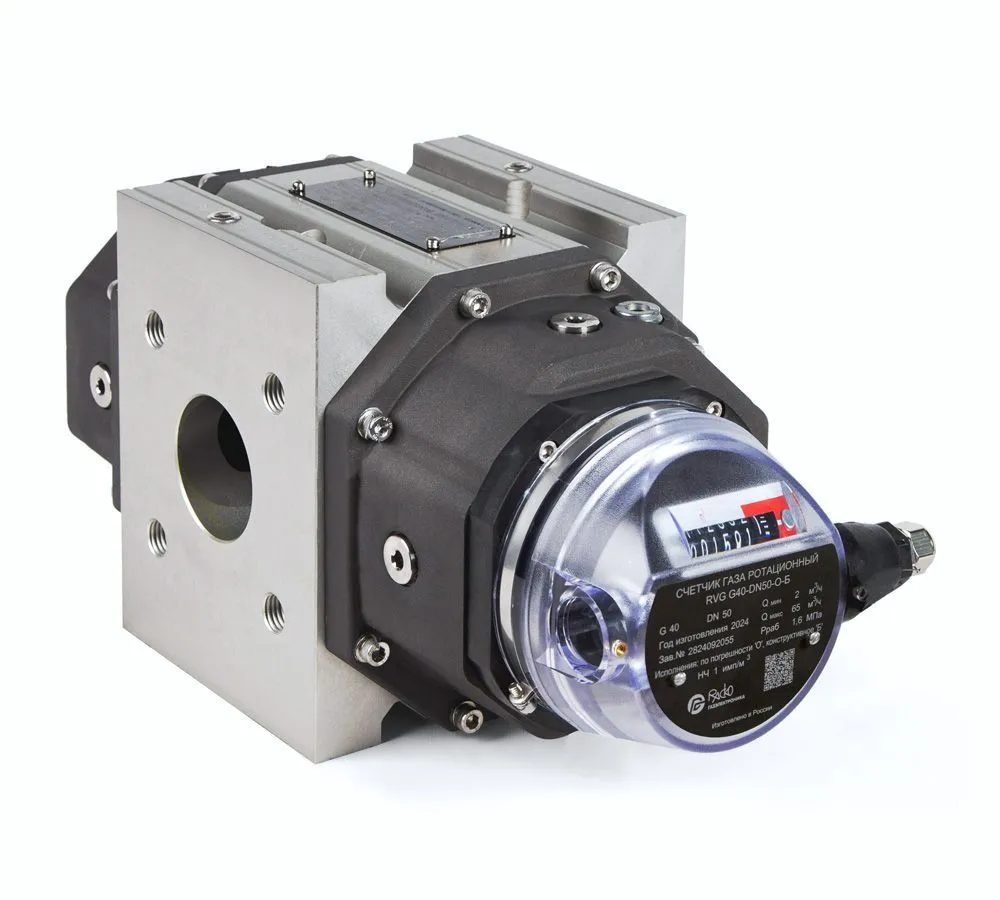

Счетчик газа ротационный RVG G65 DN50
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
Характеристики Счетчик газа ротационный RVG G65 DN50
| Модель | RVG G65 |
| Типоразмер | G65 |
| Условный проход DN | 50 мм |
| Qmax | 100 м³/ч |
| Диапазон измерения | 1:30 |
| Максимальное рабочее давление | 1,6 МПа |
| Описание по прайсу завода | RVG G65 Ду=50 мм (Qmax=100 м³/ч; Ду=50 мм) |
| Производитель | ООО «РАСКО Газэлектроника», Арзамас |
Назначение
Ротационные счетчики газа RVG типоразмеров G10–G1000 предназначены для учета природного и других неагрессивных газов в промышленных установках, магистральных трубопроводах, системах энергоснабжения. Принцип действия счетчиков RVG основан на вытеснении вращающимися роторами строго определенного объема газа из измерительной камеры счетчика.
Область применения
Ротационные счетчики газа RVG используются для коммерческого либо технологического учета очищенного неагрессивного, неоднородного по химическому составу природного газа, воздуха, азота и других неагрессивных газов. Счетчики RVG могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Благодаря низкой потере давления и малой инерционности ротационные счетчики RVG подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа, также в импульсном режиме работы.
Новые исполнения счетчика RVG полностью соответствуют техническим характеристикам и монтажным размерам ранее установленных счетчиков газа RVG и применяются для их замены без изменения проекта газоснабжения.
В составе узлов учета газа (УУГ) счетчики RVG комплектуются электронным корректором объема газа EK270, приводящим рабочий объем газа, прошедший через счетчик, к стандартным условиям. Счетчик газа RVG и корректор ЕК270 представляют собой единое средство измерения — комплекс для измерения количества газа СГ-ЭК. Узел учета газа в шкафном или блочном исполнении также может включать в себя контрольно-измерительные приборы, запорно-регулирующую арматуру, фильтр газа, систему телеметрии для дистанционный передачи данных и прочее дополнительное оборудование.
Отличительные особенности
- Диапазон измерения: до 1:250.
- Широкий ряд типоразмеров от G10 до G1000 с номинальным диаметром DN от 32 до 200 мм.
- После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет.
- Корпус измерителя изготовлен из анодированного высокопрочного алюминия.
- Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
- Счетная голова вращается на 355°.
- Не требуется установки прямых участков до и после счетчика.
- Возможен горизонтальный и вертикальный монтаж счетчика.
Устройство и принцип работы
Принцип действия счетчиков газа RVG основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, передней и задней крышки, редуктора и счетного механизма. На корпусе счетчиков могут быть расположены отверстия для измерения температуры, отбора давления и отверстия для установки монтажной скобы.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10 G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в основном исполнении «О» или исполнениях «У», «2У», «3С», «3У», «4С», «4У», «5С», «5У», «6С», «6У».
В зависимости от размера корпуса счетчики выпускаются в исполнении «Р» (соответствует ранее выпускавшимся счетчикам RVG), базовом исполнении «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма (направления потока газа) счетчики выпускаются в конструктивных исполнениях однонаправленными или двунаправленными.
Счетчик газа RVG может быть установлен на вертикальном или горизонтальном участке трубопровода.
С помощью стандартно поставляемого НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям. С помощью ВЧ датчика импульсов А1К исполнения «Б» (поставляется по заказу) на электронный корректор объема газа может быть передана информация о точном мгновенном значении рабочего расхода газа.
Метрологические и технические характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер: | G10 – G1000 |
| Расход: | 0,3 – 1600 м3/ч |
| Условный диаметр: | DN32 – DN200 |
| Температура газа: | от −30 °C до +70 °C |
| Температура окружающей среды: | от −40 °C до +70 °C |
| Рабочее давление измеряемой среды: | не более 1,6 МПа |
| Рабочее давление: | PN16 |
| Класс защиты: | IP 65 |
| Материалы: | |
| • Корпус счетчика: | Алюминиевый сплав |
| • Роторы: | Алюминиевый сплав |
| • Счетная голова: | Стабилизированный к ультрафиолетовому излучению полимер |
| Маркировка взрывозащиты | 1 Ex ib IIB T4 Gb X |
| Перегрузка: | Кратковременно до 1,25Qмакс |
| Счетный механизм: | Восьмиразрядный механический роликовый |
| Импульсный выход: | 1 НЧ-выход, опционально 2 НЧ-выхода |
| Соединения: | |
| • Отбор давления: | 2 отверстия во фланцах |
| • Температура: | 2 отверстия для установки гильз |
| Средний срок службы: | 12 лет |
| Средняя наработка на отказ: | 100000 ч |
| Относительная влажность воздуха: | до 100 % |
Метрологические характеристики
| Типо- размер | DN, мм | Qmax, м3/ч | Qmin, м3/ч для диапазонов рабочих расходов Qmin/Qmax | Перепад давления при Qmax, Па | ||||||||
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | ||||
| G10 | 32 | 16 | – | – | – | – | – | – | – | 0,3 | 0,5 | 200 |
| G10 | 40 | 16 | – | – | – | – | – | – | – | 0,3 | 0,5 | 140 |
| G10 | 50 | 16 | – | – | – | – | – | – | – | 0,3 | 0,5 | 100 |
| G16 | 32 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 200 |
| G16 | 40 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 140 |
| G16 | 50 | 25 | – | – | – | – | – | – | – | 0,5 | 0,8 | 100 |
| G25 | 40 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 170 |
| G25 | 50 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 150 |
| G40 | 40 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 380 |
| G40 | 50 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 300 |
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 3 | 460 |
| G100 | 80 | 160 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 5 | 500 |
| G160 | 80 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G160 | 100 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G250 | 80 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 800 |
| G250 | 100 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 800 |
| G400 | 100 | 650 | 2,5 | 3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 900 |
| G400 | 150 | 650 | – | – | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 430 |
| G650 | 150 | 1000 | – | – | 6 | 8 | 10 | 12 | 16 | 20 | 33 | 500 |
| G1000 | 200 | 1600 | – | – | 10 | 12 | 16 | 20 | 24 | 32 | 53 | 650 |
1. Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от сплошной синей линии.
2. Исполнения счетчика «3С», «4С», «5С», «6С», «3У», «4У», «5У», «6У» возможны только для рабочих расходов, расположенных справа от пунктирной зеленой линии.
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О», «У» | от Qmin до Qt от Qt до Qmax включ. | ±2,0 ±1,0 |
| «3С», «3У» | от Qmin до Qt от Qt до Qmax включ. | ±1,9 ±1,0 |
| «4С», «4У» | от Qmin до Qt от Qt до Qmax включ. | ±1,7 ±1,0 |
| «5С», «5У» | от Qmin до Qt от Qt до Qmax включ. | ±1,6 ±1,0 |
| «6С», «6У» | от Qmin до Qt от Qt до Qmax включ. | ±1,4 ±1,0 |
| «2У» | от Qt до Qmax включ. | ±0,9 |
где
Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax для исполнения «О», «3С», «4С», «5С», «6С» и 0,05Qmax для исполнения «У», «3У», «4У», «5У», «6У».
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
Основные технические характеристики
| Типоразмер | G10 | G16 | G25 | G40 | G65 | G100 | G160 | G250 | G400 | G650 | G1000 |
| Порог чувствительности, м3/ч – исп. «Р» – исп. «Б», «К» | – 0,08 | 0,1 0,08 | 0,1 0,08 | 0,1 0,08 | 0,1 0,08 | 0,16 0,15 | 0,25 0,15 | 0,4 0,2 | 0,65 0,4 | – 0,7 | – 1 |
| Емкость счетного механизма, м3 | 106 | 106 | 106 | 106 | 106 | 107 | 107 | 107 | 107 | 107 | 107 |
| Объем изм. камеры, дм3 – исп. «Р» – исп. «Б» – исп. «К» | – 0,51 – | 0,56 0,95 0,51 | 0,56 0,95 0,51 | 0,56 0,95 – | 0,56 0,95 – | 1,07 2,78 1,17 | 2,01 3,1 – | 2,54 4,5 – | 3,65 4,68 – | – 15,7 – | – 19,7 – |
| Цена деления ролика младшего разряда, м3 | 0,002 | 0,002 | 0,002 | 0,002 | 0,002 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,2 |
1) Исполнение "К"
2) Исполнение с номинальным диаметром DN150
Габаритные и присоединительные размеры
Размеры корпуса для ротационных счетчиков газа RVG исполнения «Р»
| Типоразмер | Размеры, мм | Вес, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | Dk | DL | A | B | C | E | F | H | K | L | ||
| G16–G65 | 50 | 125 | 4xM16 | 335 | 115 | 220 | 180 | 171 | 228 | 240 | 141 | 12 |
| G100 | 80 | 160 | 8xM16 | 435 | 165 | 272 | 180 | 171 | 228 | 290 | 141 | 16 |
| G160 | 80 | 160 | 8xM16 | 469 | 189 | 280 | 220 | 241 | 278 | 298 | 168 | 33 |
| G250 | 100 | 180 | 8xM16 | 529 | 219 | 310 | 220 | 241 | 278 | 328 | 168 | 39 |
| G400 | 100 | 180 | 8xM16 | 660 | 290 | 370 | 285 | 260 | 308 | 421 | 168 | 50 |
| G400 | 150 | 240 | 8xM20 | 660 | 290 | 370 | 285 | 260 | 308 | 421 | 168 | 65,5 |
Размеры корпуса для ротационных счетчиков газа RVG исполнений «Б» и «К» от G10 до G400 (DN 100)
Размеры корпуса для ротационных счетчиков газа RVG исполнений «Б» и «К» от G400 (DN 150) до G1000
| Типоразмер | Размеры | Вес, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| DN, мм | C, мм | A, мм | B, мм | H, мм | L, мм | K, мм | ||
| PN16 | ||||||||
| G10, G16 | 32 | 326 | 205 | 121 | 150 | 171 | 100 | 9 |
| G10, G16*, G25, G40 | 40 | 326 | 205 | 121 | 150 | 171 | 110 | 9 |
| G10, G16* | 50 | 326 | 205 | 121 | 176 | 171 | 125 | 9 |
| G25* | 50 | 326 | 205 | 121 | 176 | 171 | 125 | 9 |
| G16 | 50 | 378 | 230 | 148 | 220 | 171 | 125 | 11,5 |
| G25 | 50 | 378 | 230 | 148 | 220 | 171 | 125 | 11,5 |
| G40 | 50 | 378 | 230 | 148 | 190 | 171 | 125 | 11,5 |
| G65 | 50 | 378 | 230 | 148 | 190 | 171 | 125 | 11,5 |
| G100* | 80 | 413 | 247 | 166 | 220 | 171 | 125 | 15 |
| G100 | 80 | 444 | 259 | 185 | 260 | 241 | 160 | 23 |
| G160 | 80 | 467 | 271 | 196 | 244 | 241 | 160 | 27,5 |
| G160 | 100 | 467 | 271 | 196 | 244 | 241 | 160 | 28 |
| G250 | 80 | 572 | 322 | 250 | 244 | 241 | 160 | 39 |
| G250 | 100 | 572 | 322 | 250 | 244 | 241 | 180 | 40 |
| G400 | 100 | 720 | 397 | 323 | 240 | 241 | 180 | 48,5 |
| G400 | 150 | 688 | 378 | 310 | 460 | 450 | 240 | 102 |
| G650 | 150 | 826 | 447 | 379 | 460 | 450 | 240 | 125 |
| G1000 | 200 | 932 | 500 | 432 | 460 | 600 | 295 | 145 |
* Исполнение «К»
