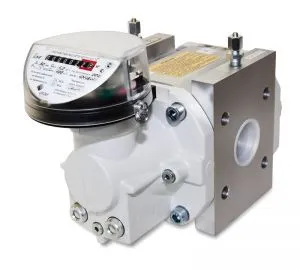

Счетчик газа ротационный RVG G-16

Производство: ООО «ЭЛЬСТЕР Газэлектроника», Нижегородская область, г. Арзамас (по лицензии фирмы ЭЛЬСТЕР Германия)


Назначение: технологический и коммерческий учет объема неагрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.


Принцип работы: счетчик газа ротационный RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.


Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270, ЕК260 или ТС220, ТС215, ТС210.
Отличительные особенности счетчика газа ротационного RVG
Диапазон измеряемых расходов от 0,6 м³/ч до 650 м³/ч;
Рабочее давление газа не более 1,6 МПа;
Диапазон измерения расходов Qмин / Qмакс: до 1:160
Диапазоны температур:
окружающей среды от -40 до +70°С;
измеряемой среды от -30 до +70°С ;
Пределы допускаемой относительной погрешности основного исполнения:
не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;
не более ±2% в диапазоне расходов от Qmин до 0,1Qмакс;
Пределы допускаемой относительной погрешности дополнительного исполнения, имеющего в обозначении букву «У»:
не более ±1% в диапазоне расходов от 0,05Qмакс до Qмакс;
не более ±2% в диапазоне расходов от Qmин до 0,05Qмакс;
Межповерочный интервал 5 лет.





Основные характеристики


высокие метрологические характеристики;
широкий диапазон измеряемых расходов;
низкая потеря давления на счетчике;
быстродействие и высокая точность в импульсном режиме эксплуатации;
отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруглости трубопровода;
монтаж на горизонтальных и вертикальных участках трубопровода;
независимость точности измерений от давления и характера потока газа в сети;
возможность работы с электронными корректорами ЕК270, ЕК260*, ЕК-88*, ТС220, ТС215*, ТС210*, ТС-90*;
возможность использования высокочастотного А1К и среднечастотного датчика R300 в комплексах СГ-ЭК с корректором ЕК270 для контроля расхода газа;
энергонезависимость.
