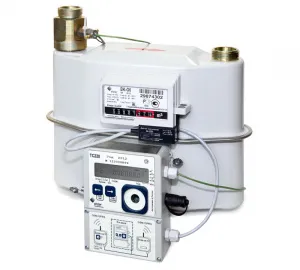

Комплекс для измерения количества газа СГ-ТК-Д-10 фит.корпус

Полное описание
Описание:
Комплекс учета газа СГ-ТК-Д-10 предназначены для коммерческого учёта количества потребляемого газа в коммунальных хозяйствах.
Созданы на базе счетчика газа BK-G6 и электронного корректора объема газа ТС220 (электронная коррекция по температуре).
Qmax=10 м3/ч;
Варианты исполнения:
Монтаж корректора на корпус счетчика/на стену, датчика температуры на корпус счетчика/ в входной (выходной) патрубок счетчика газа.

Назначение: коммерческий учет объема потребляемого газа в коммунальном и бытовом хозяйстве.
Среда: природный газ, пропан-бутан, инертные газы.
Область применения: учет объема газа виндивидуальных домах, на малых предприятиях оборудованных газовыми плитами, нагревательными котлами и колонками.

Принцип действия:
Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик BK и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.

Выполняемые функции:

Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).

Технические характеристики:
Номинальный расход Qном.    6,0
Максимальны расход Qмакс.    10
Минимальный расход Qмин.    0.06
