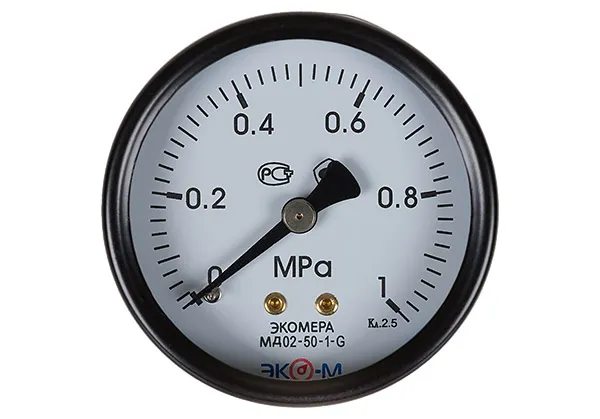

Манометр Экомера МД02-50мм 0..1МПа G1\\4 Осевой

Манометр Экомера МД02-50мм 0..1МПа G1\4 Осевой

Манометр общетехнический ЭКОМЕРА МД02 предназначен для измерения давления газообразных и жидких, не сильновязких и кристаллизующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо)для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных

жидкостей и газов. Широко применяется в сфере ЖКХ. А так же для измерения давления топлива, масла, для автоклава и многое другое.

Принцип действия манометров основан на

уравновешивании измеряемого давления силами упругой деформации манометрической

пружины. Передаточный механизм преобразует перемещение свободного конца

чувствительного элемента в угловое перемещение показывающей стрелки.

Конструктивно манометры состоят из

присоединительного штуцера, чувствительного элемента, передаточного механизма, циферблата и корпуса.

Описание:

Допустимые температуры: Окружающей среды -40…+70°С, Измеряемой среды maх +120°С.

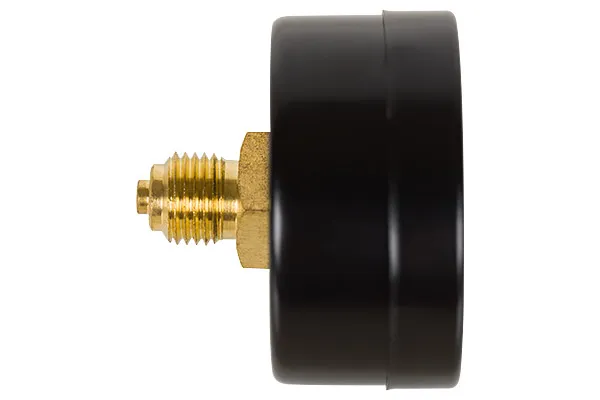

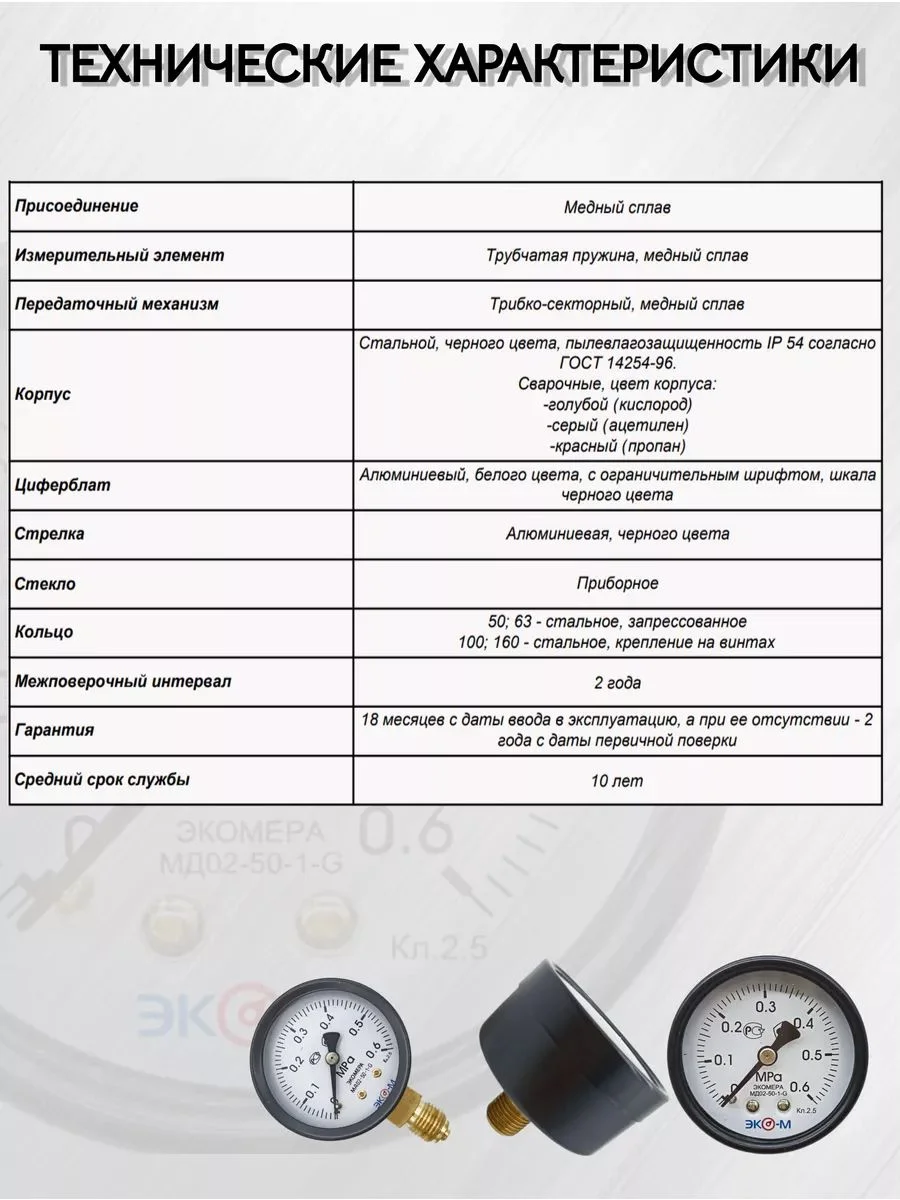

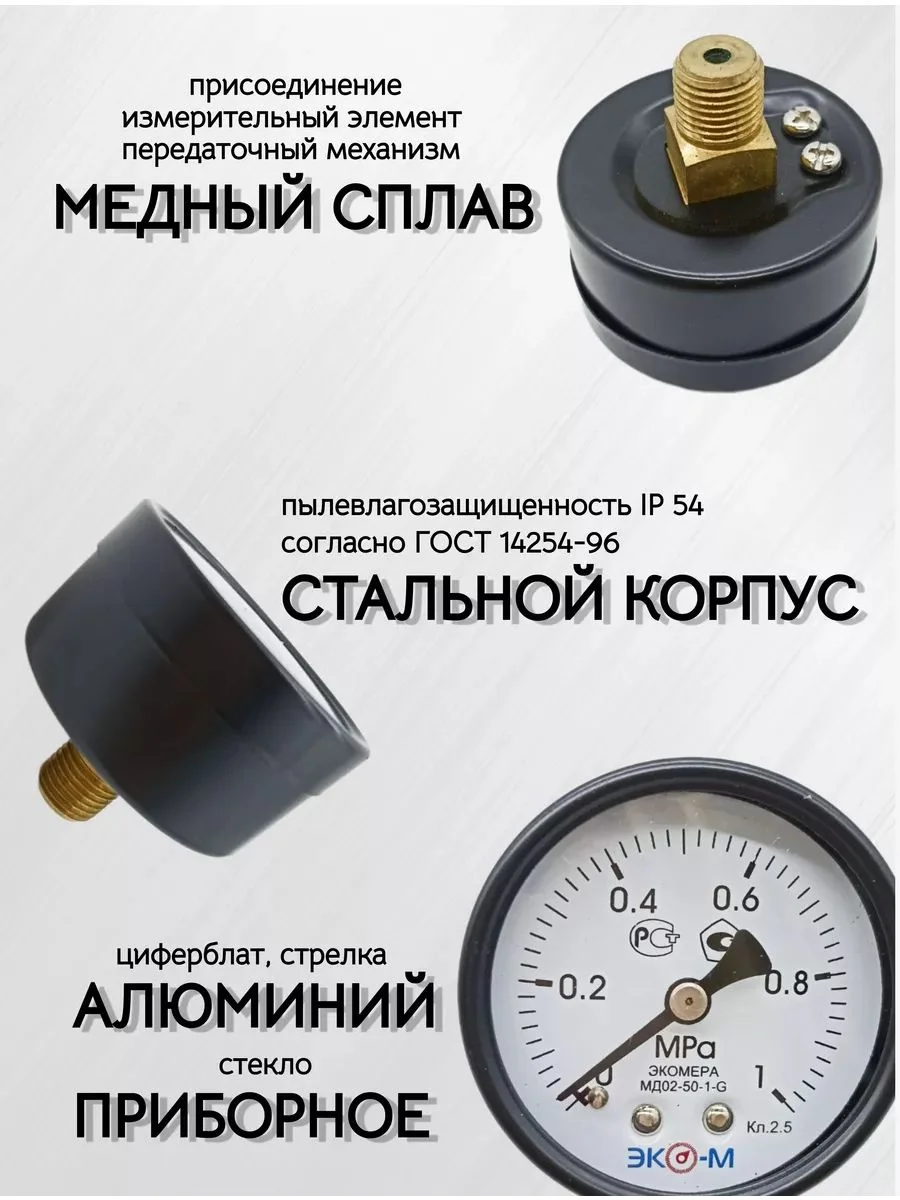

Рекомендуемые диапазоны: Диапазон измерений избыточного давления должен быть от 25% до 75: диапазона показаний. Диапазон измерения вакууметрического давления должен быть равен диапазону показаний. Присоединение - Медный сплав, штуцер сзади (осевое исполнение), Измерительный элемент - Трубчатая пружина, медный сплав, Передаточный механизм - Трибко-секторный, медный сплав, Корпус - Стальной, черного цвета, пылевлагозащищенность IP 54 согласно ГОСТ 14254-96, Циферблат - Алюминиевый, белого цвета, с ограничительным шрифтом, шкала черного цвета, Стрелка - Алюминиевая, черного цвета, Стекло - Органическое, Кольцо - сталь черного цвета, Межповерочный интервал - 2 года, Гарантия - 18 месяцев с даты ввода в эксплуатацию, а при ее отсутствии – 2 года с даты первичной поверки, Средний срок службы - 10 лет.

Технические характеристики:

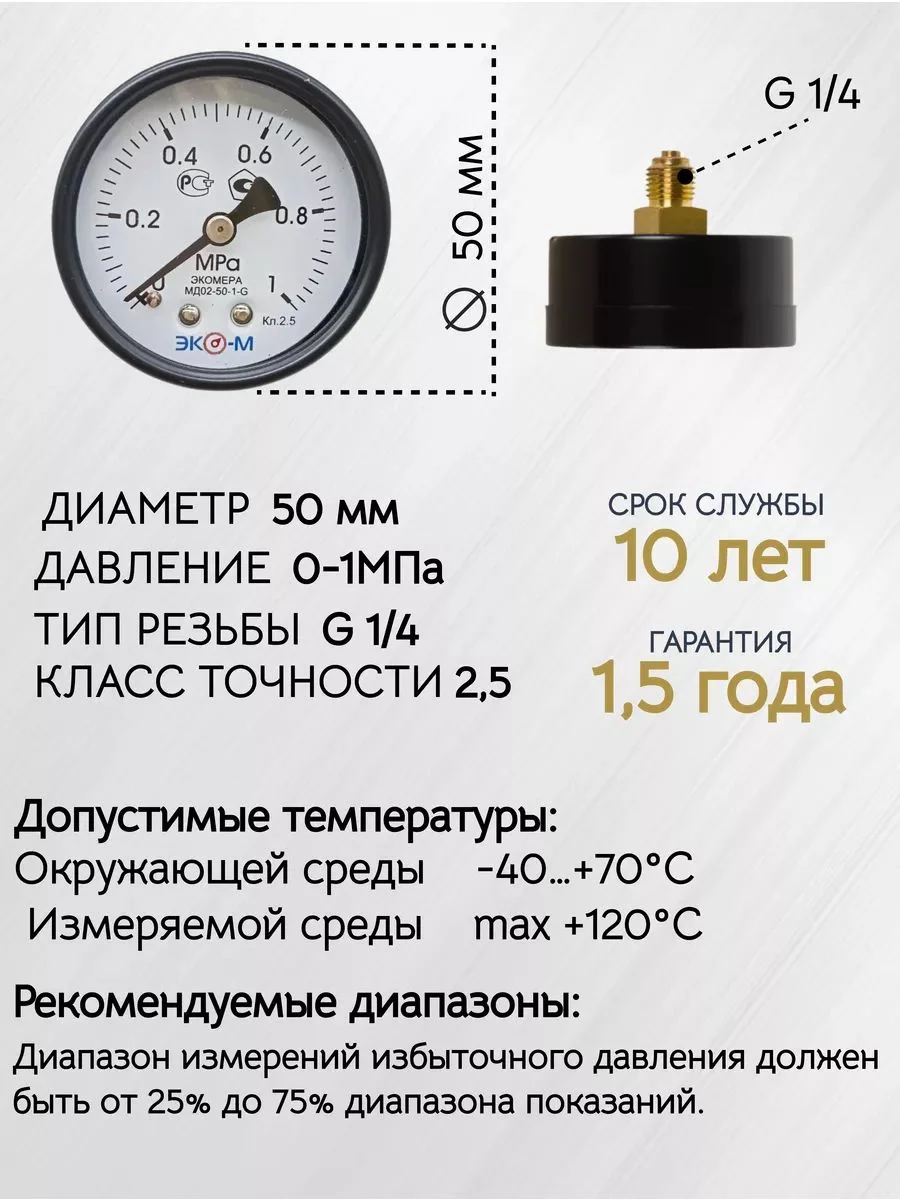

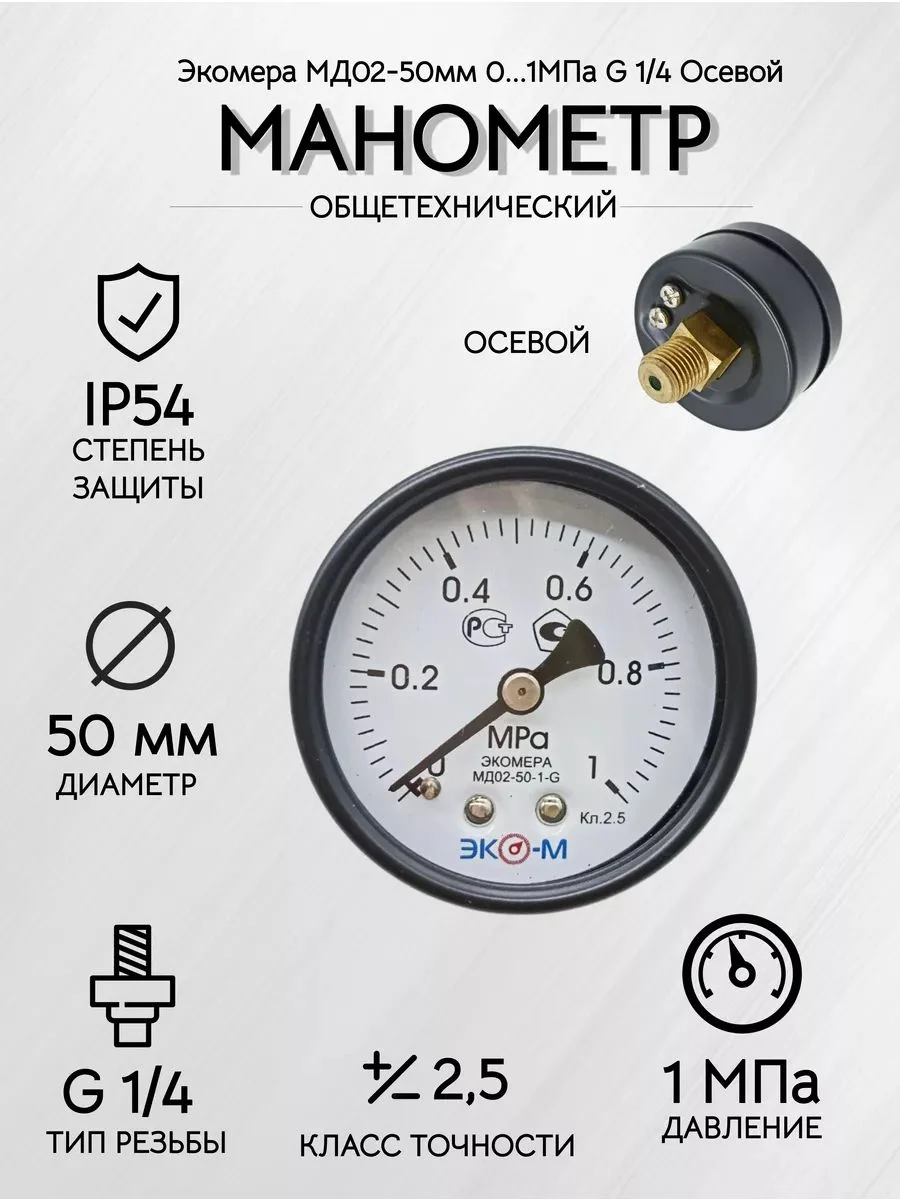

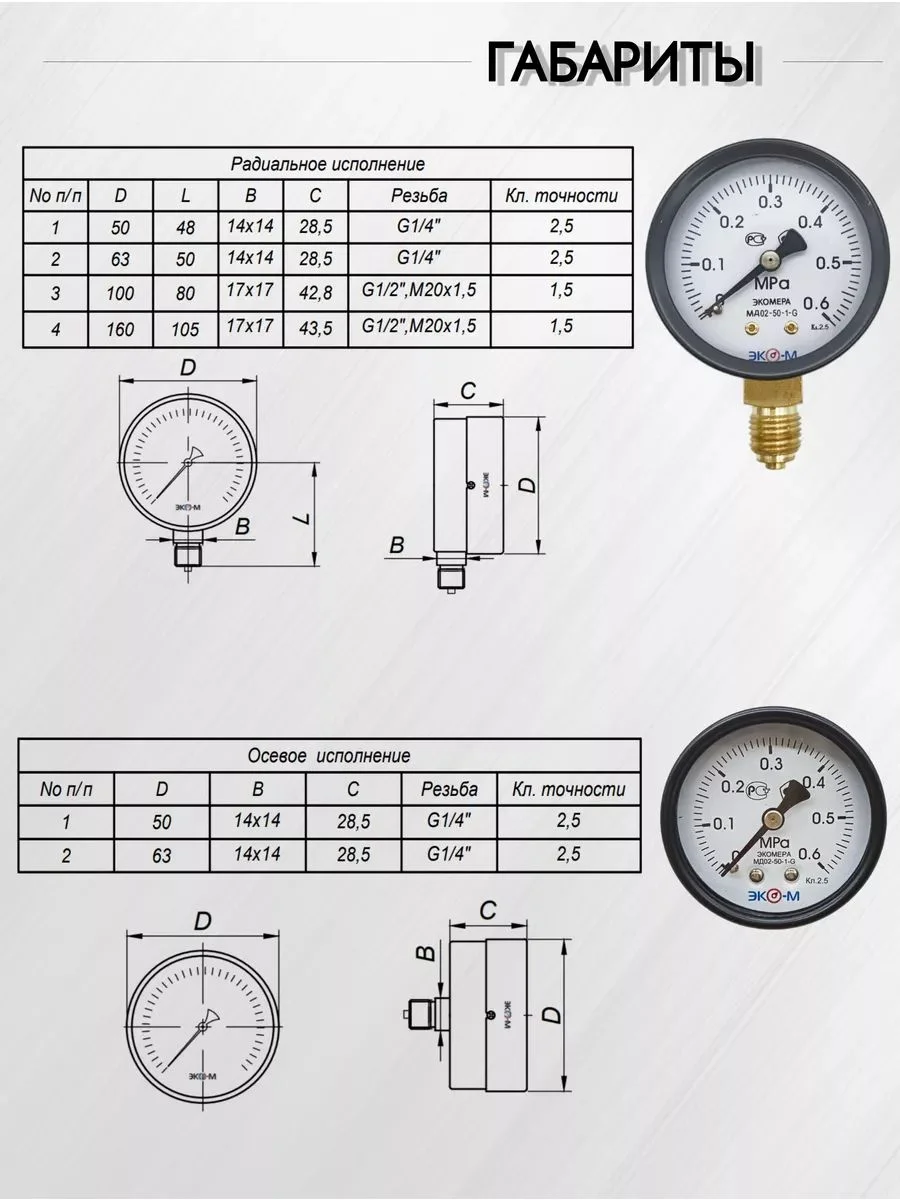

Диаметр 50 мм, Давление 0-1МПа, Тип резьбы G1/4, Тип подключения - Осевое, Класс точности 2,5, Степень защиты IP54
