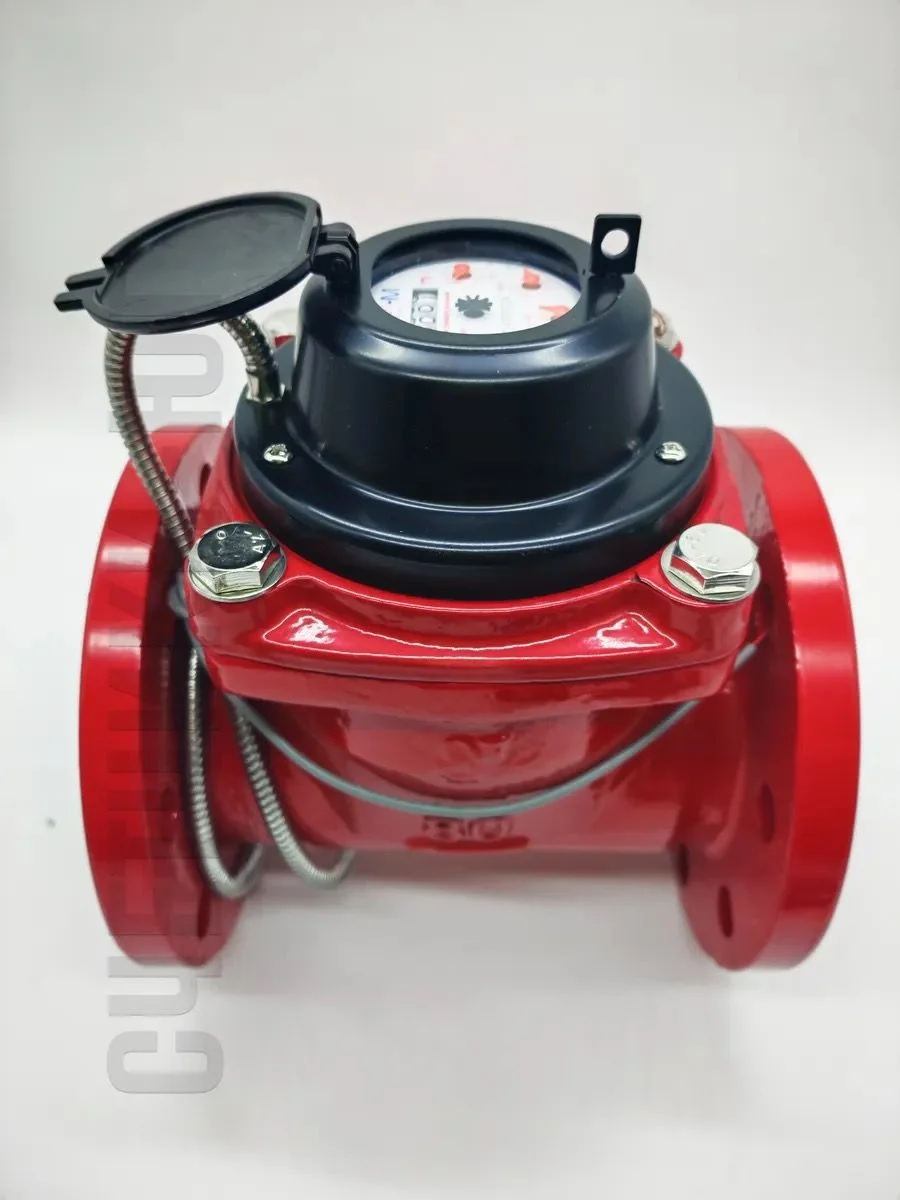

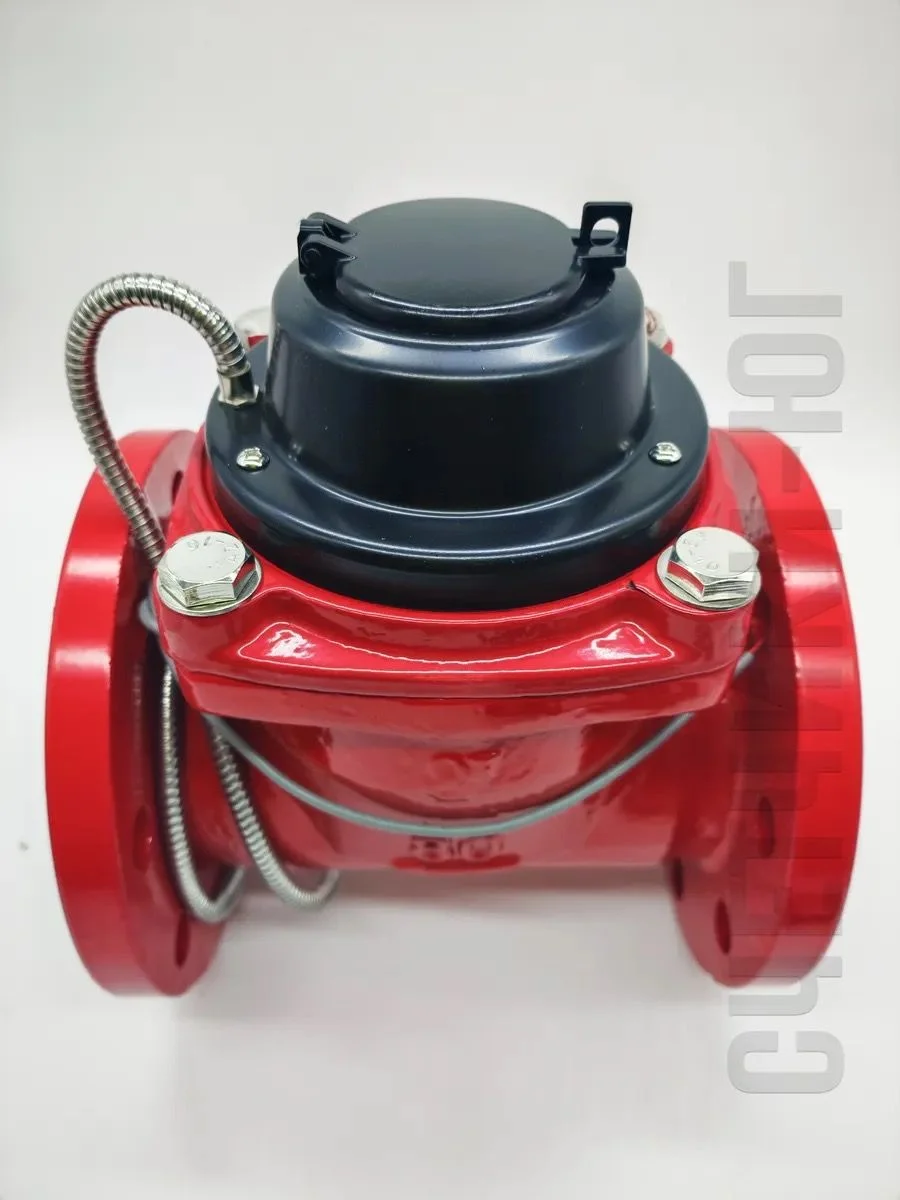

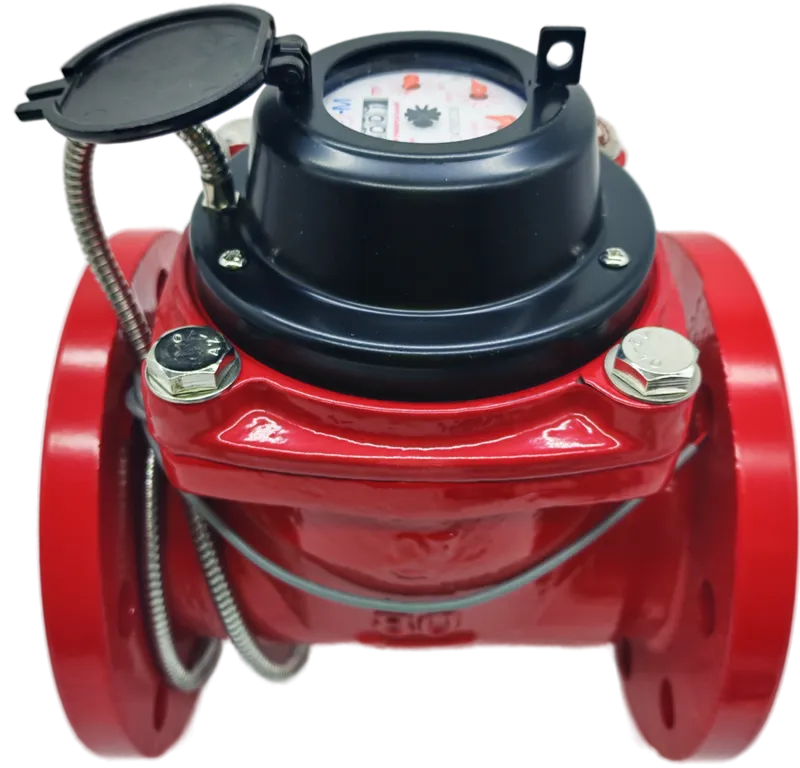

Счетчик воды ЭКОМЕРА-80И Универсальный Фланцевый Импульсный
Ду80, L220, H300 Вес 15,12 кг
Межповерочный интервал 6 лет.
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

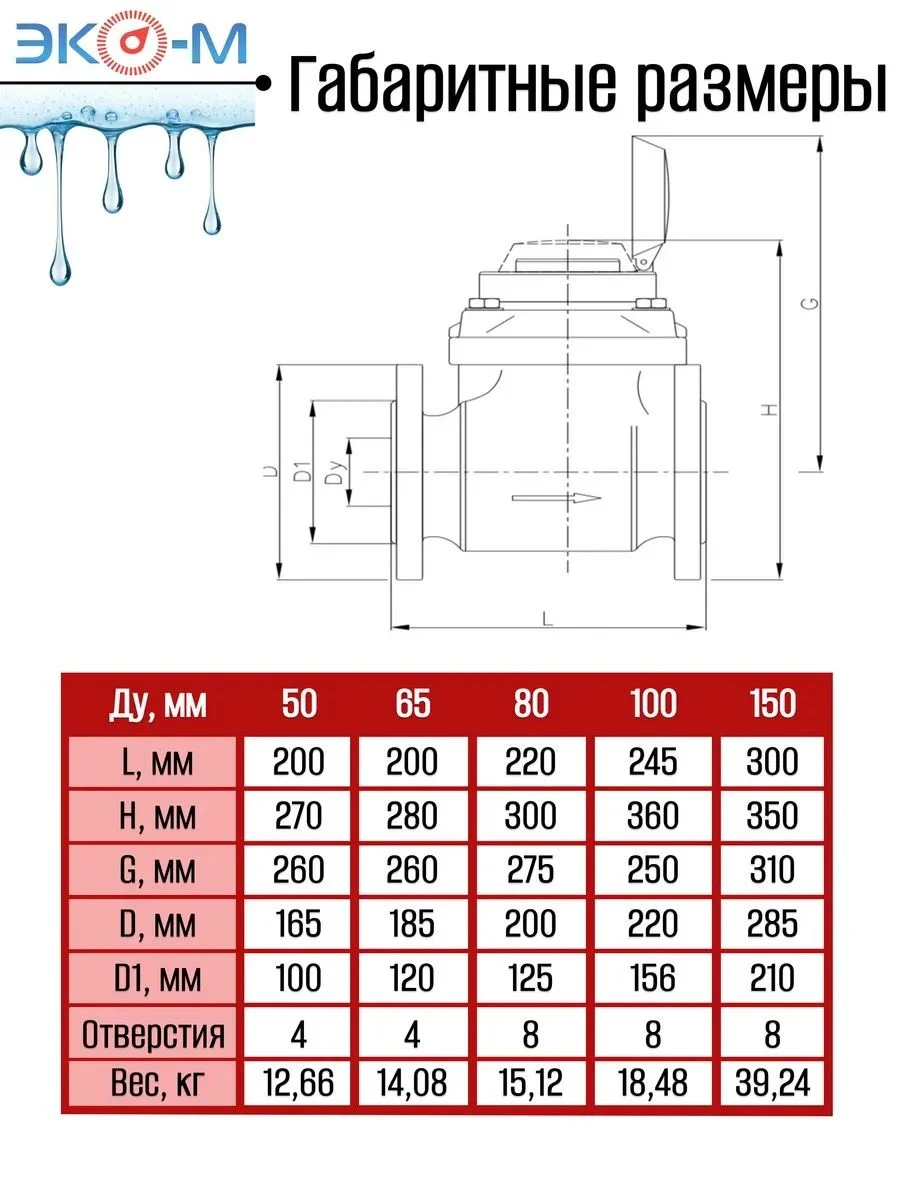

Габариты: мм
Скидки при заказе больших объемов (от 1 тонны)
| Тип цены | Стоимость |
|---|---|
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).
Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.
Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

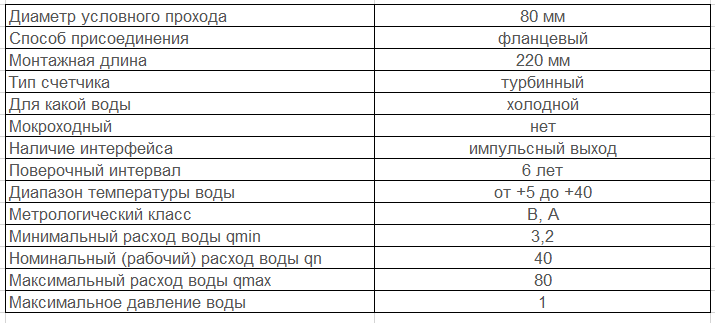

Технические характеристики:
| Диаметр условного прохода Ду, мм. | 80 |
| Расход воды Qmin, м3/час: Класс В | 12 |
|
Класс А |
3,2 |
| Расход воды Qn, м3/час4 | 40,0 |
|
Расход воды Qmax, м3/час |
80,0 |
| Цена импульса, м3/имп |
0,1 |
|
Цена наименьшего деления индикаторного устройства, м3 |
0,001 |
|
Диапазон рабочих температур для учета воды |
5 до 90°С |
|
Максимальное рабочее давление воды не более, МПа |
1,0 |
|
Порог чувствительности, м3/ч |
не более 0,5Qmin |

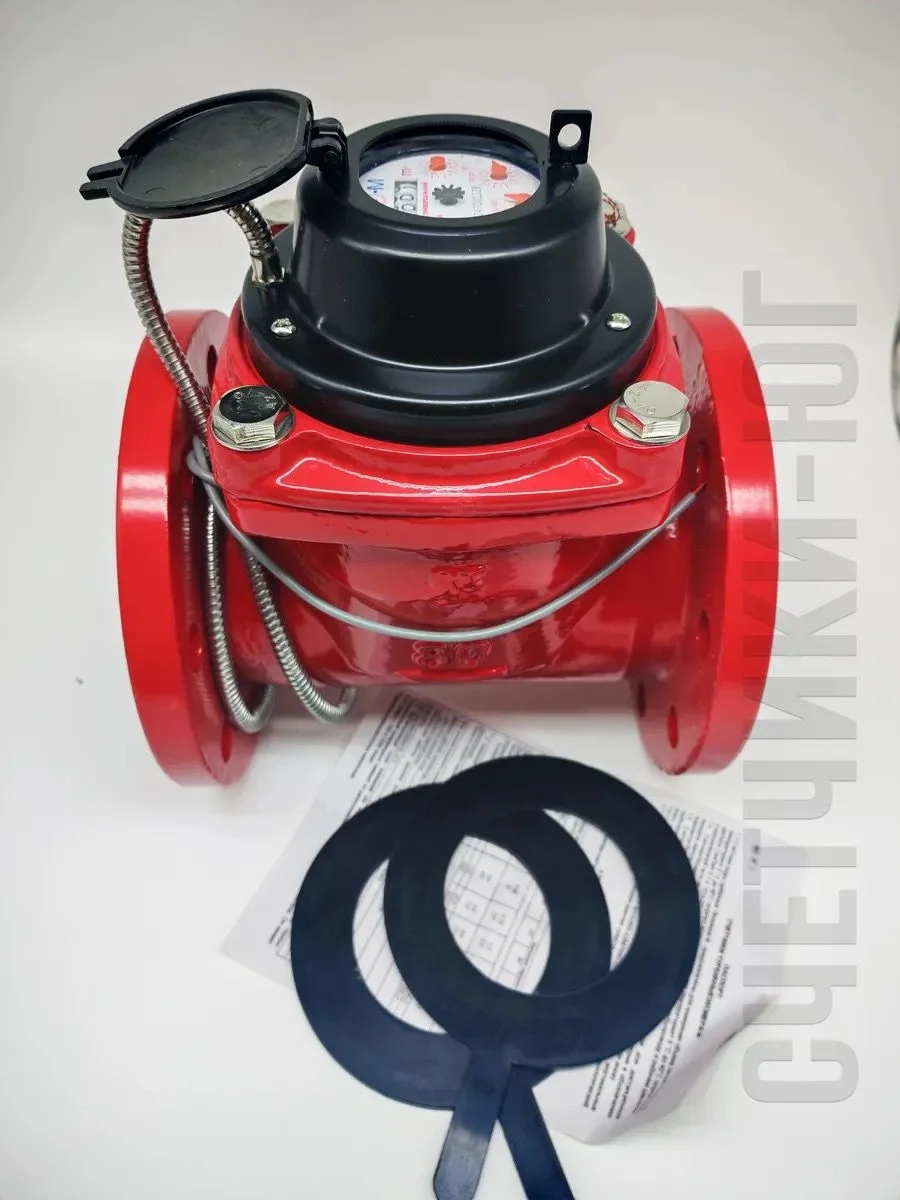

Комплектация:
Счетчик воды ЭКОМЕРА-80И - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.
|
Диаметр Сч.вода мм
|
80 |
|
Тип прибора
|
Фланцевый |
|
Импульсный выход
|
Есть |
|
Монтажная Длина Сч.вода мм
|
225 |
|
Габариты мм
|
310х210х230 |
|
Номинальный расход, Qn м³/ч
|
40 |
|
Способ монтажа
|
Горизонтальный |
|
Тип присоединения
|
Фланцевый |
|
Вид водосчетчика
|
Турбинный |
|
Рабочий диапазон температуры воды, °C
|
от +5 до +90 |
|
Порог чувствительности, не более м³/ч
|
0,5 |
|
Условный проход мм
|
80 |
|
Минимальный расход м³/ч
|
1.2 |
