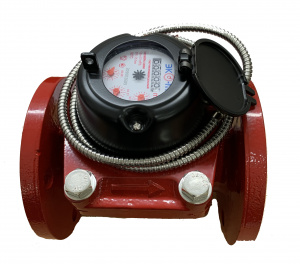

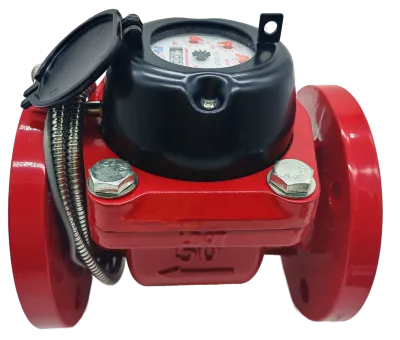

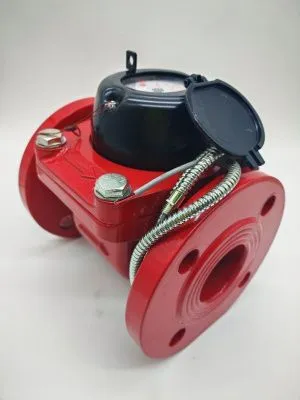

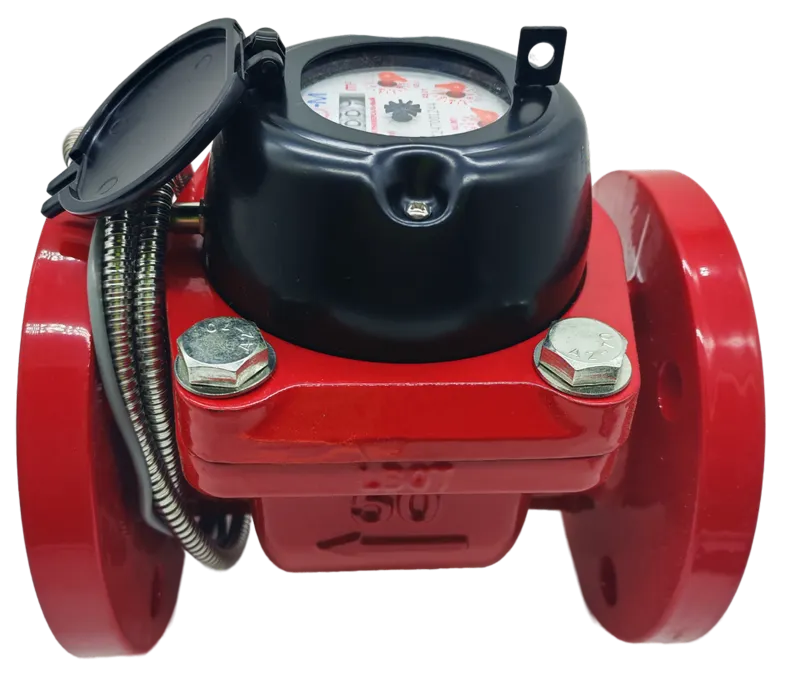

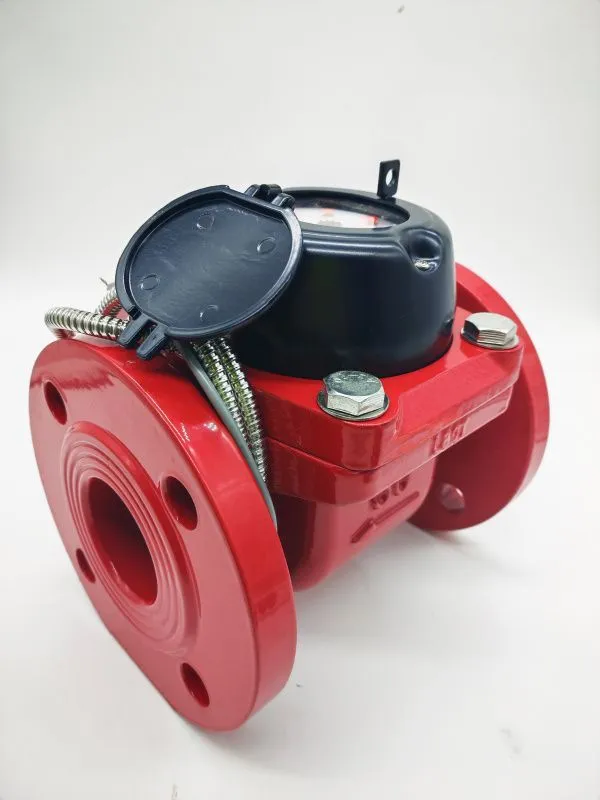

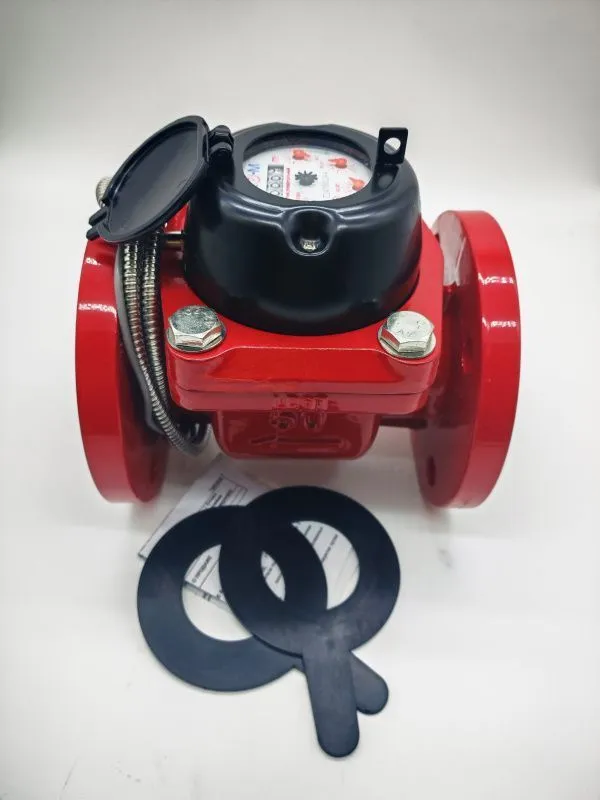

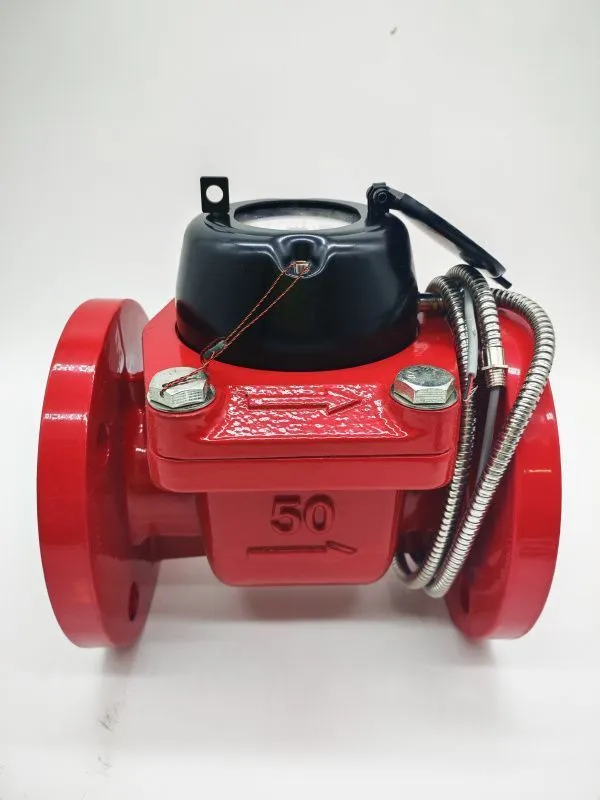

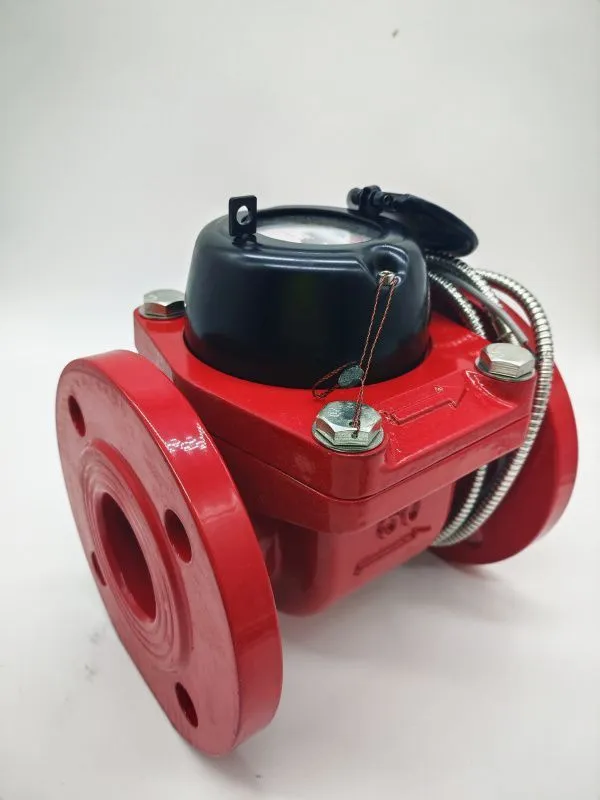

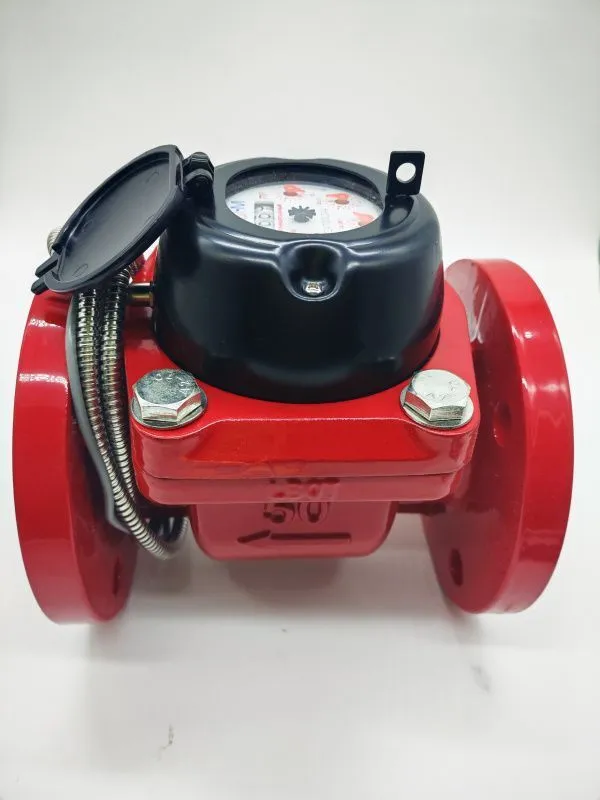

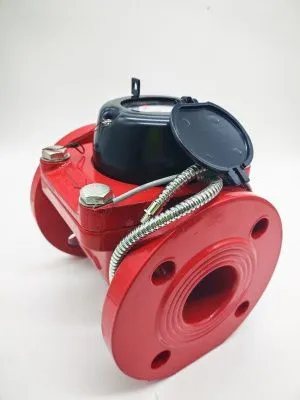

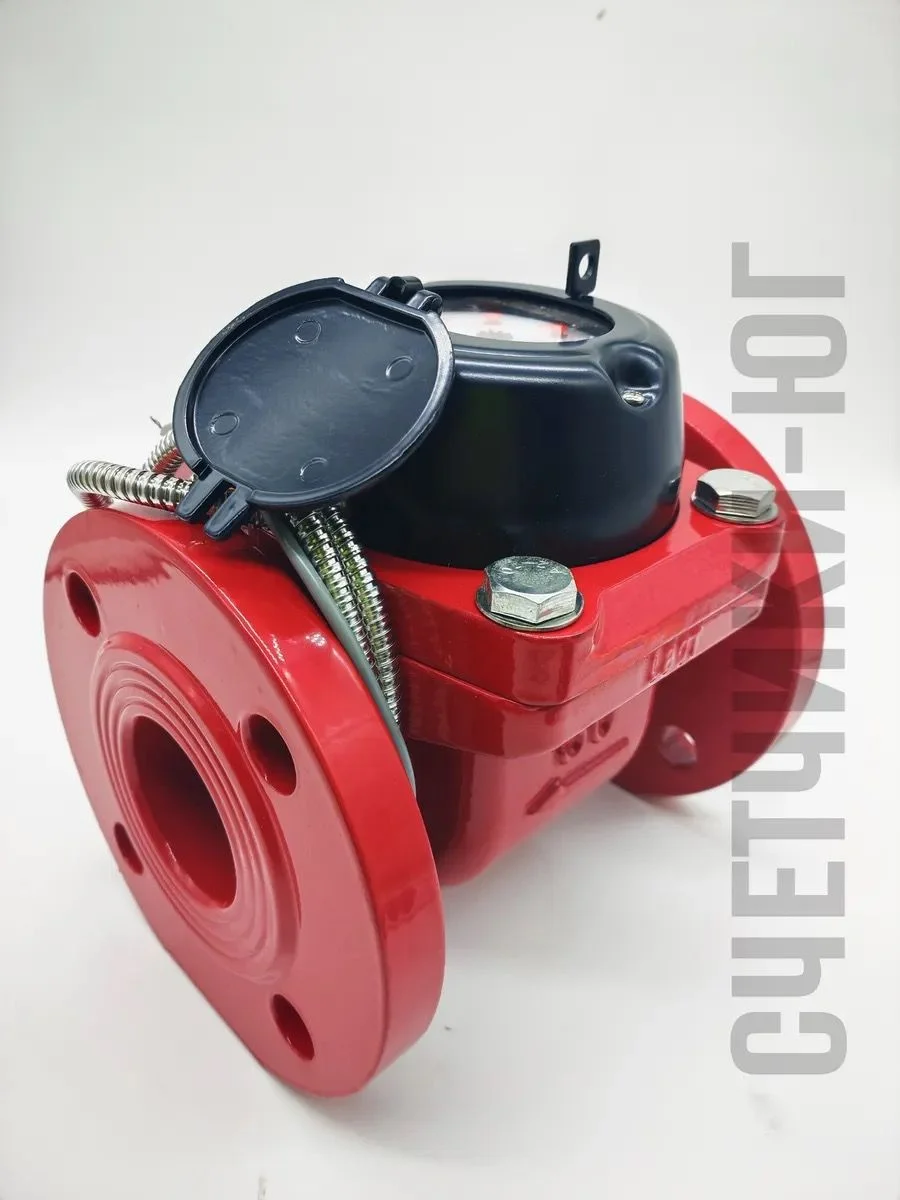

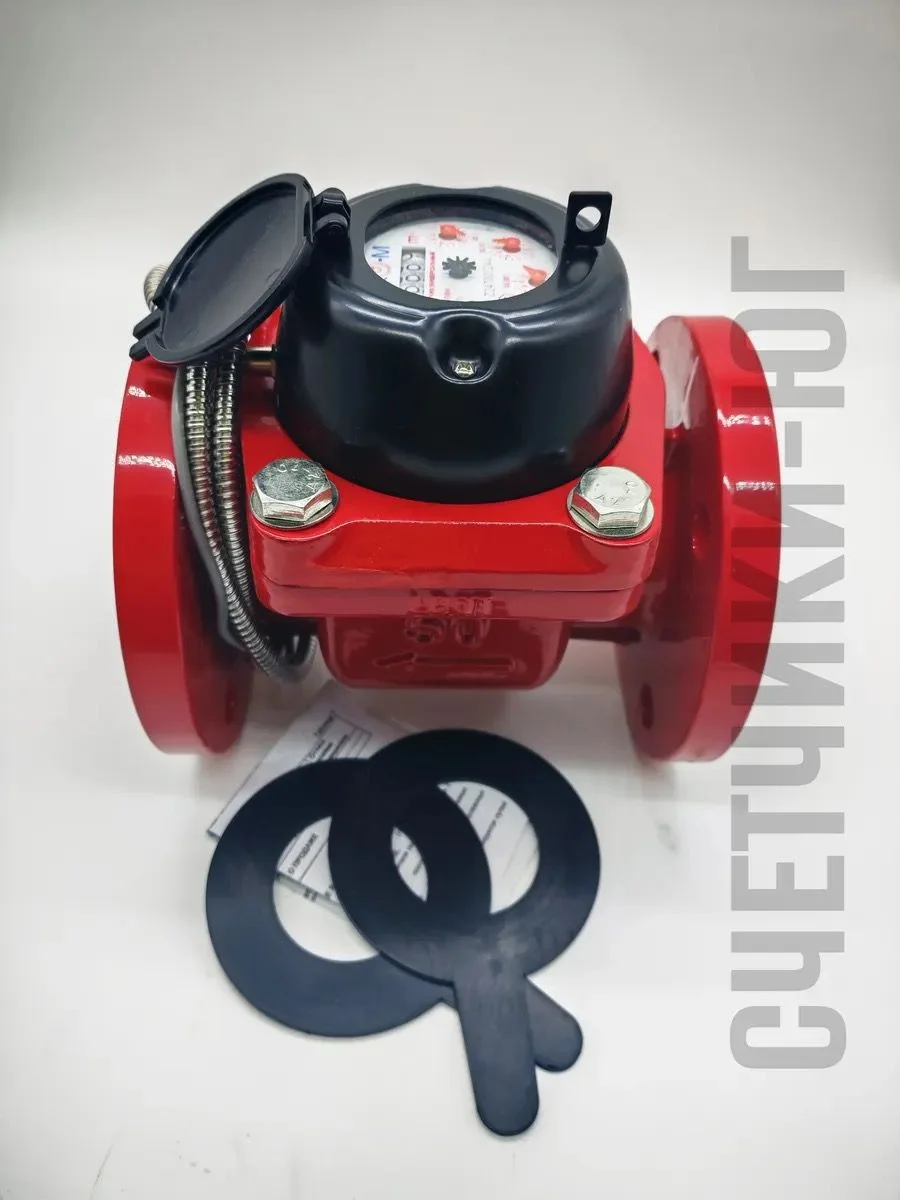

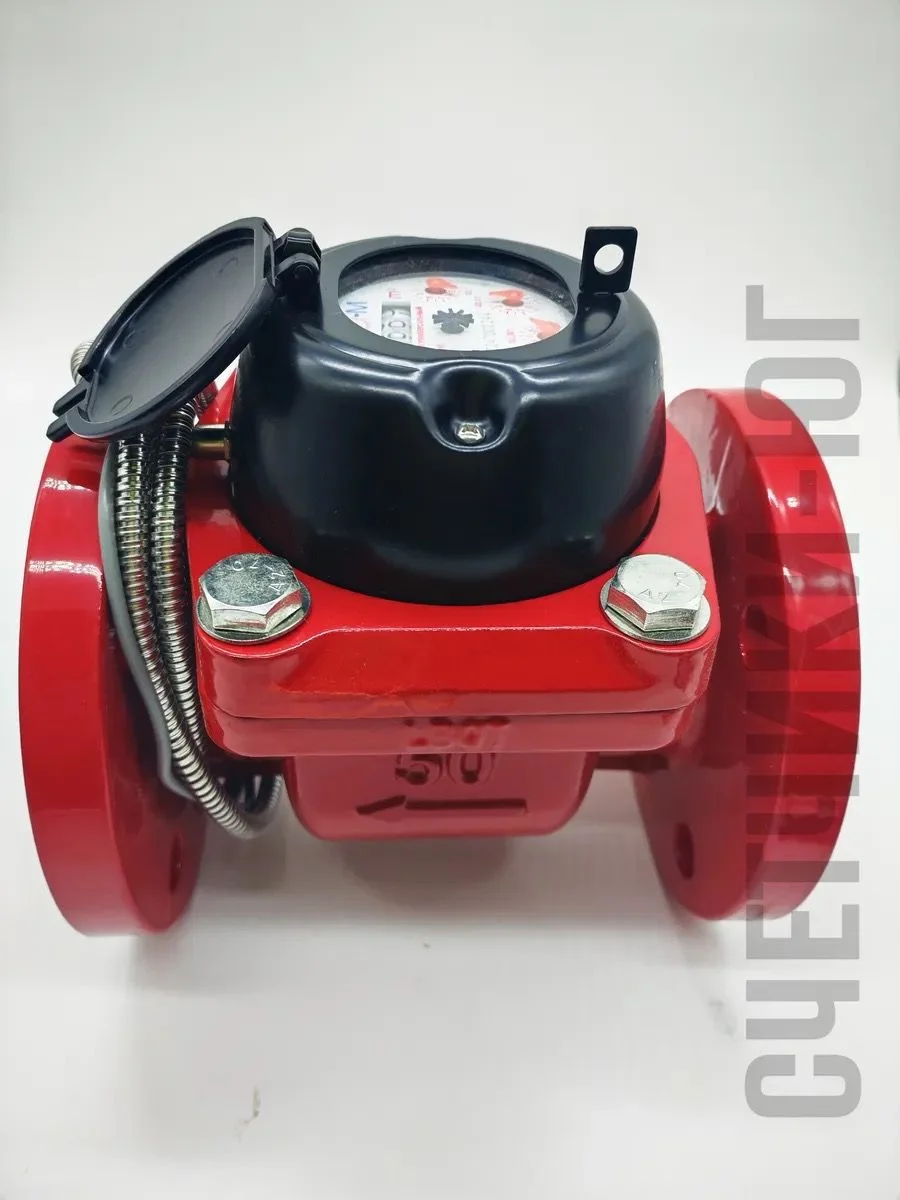

Счетчик воды ЭКОМЕРА-50И Универсальный Фланцевый Импульсный
Оснащен импульсным выходом

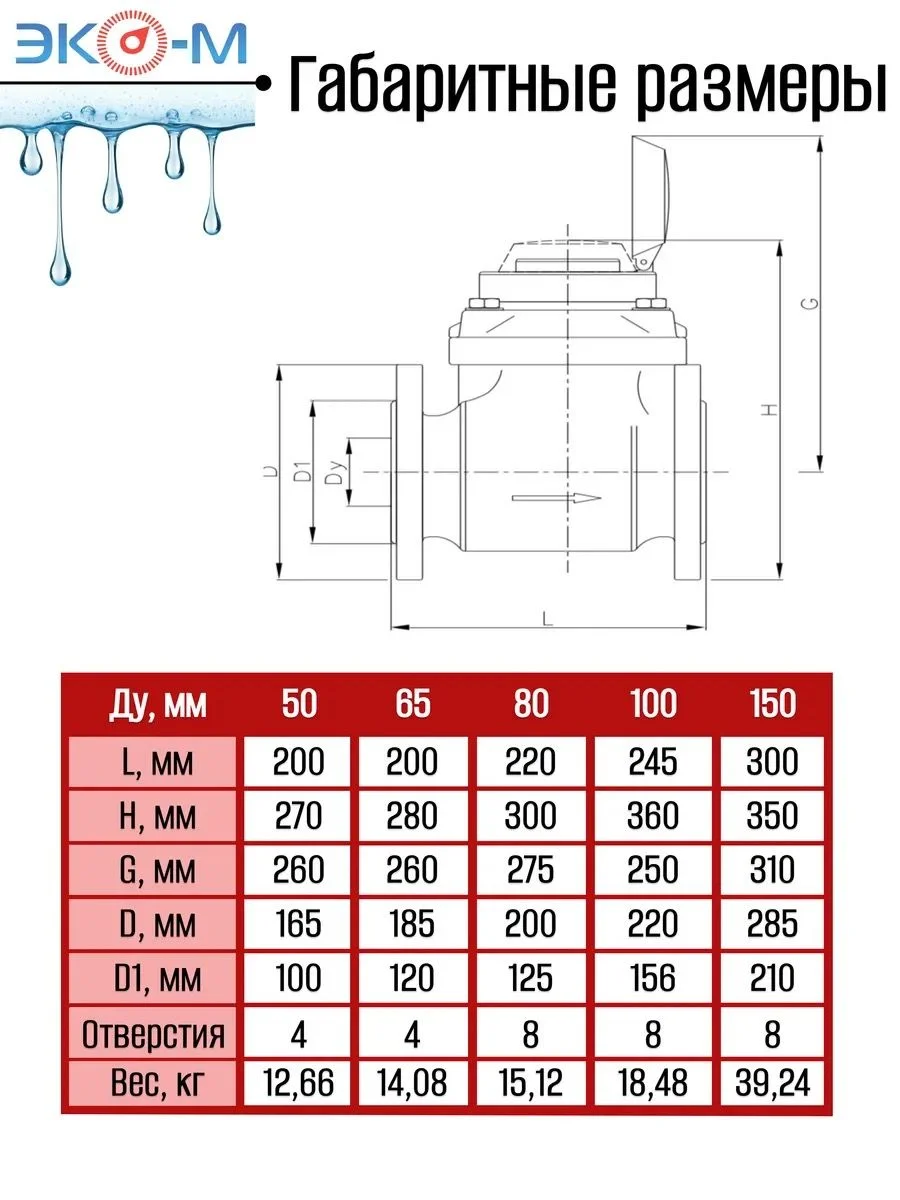

Ду50, L200, H270, Вес 12,66 кг

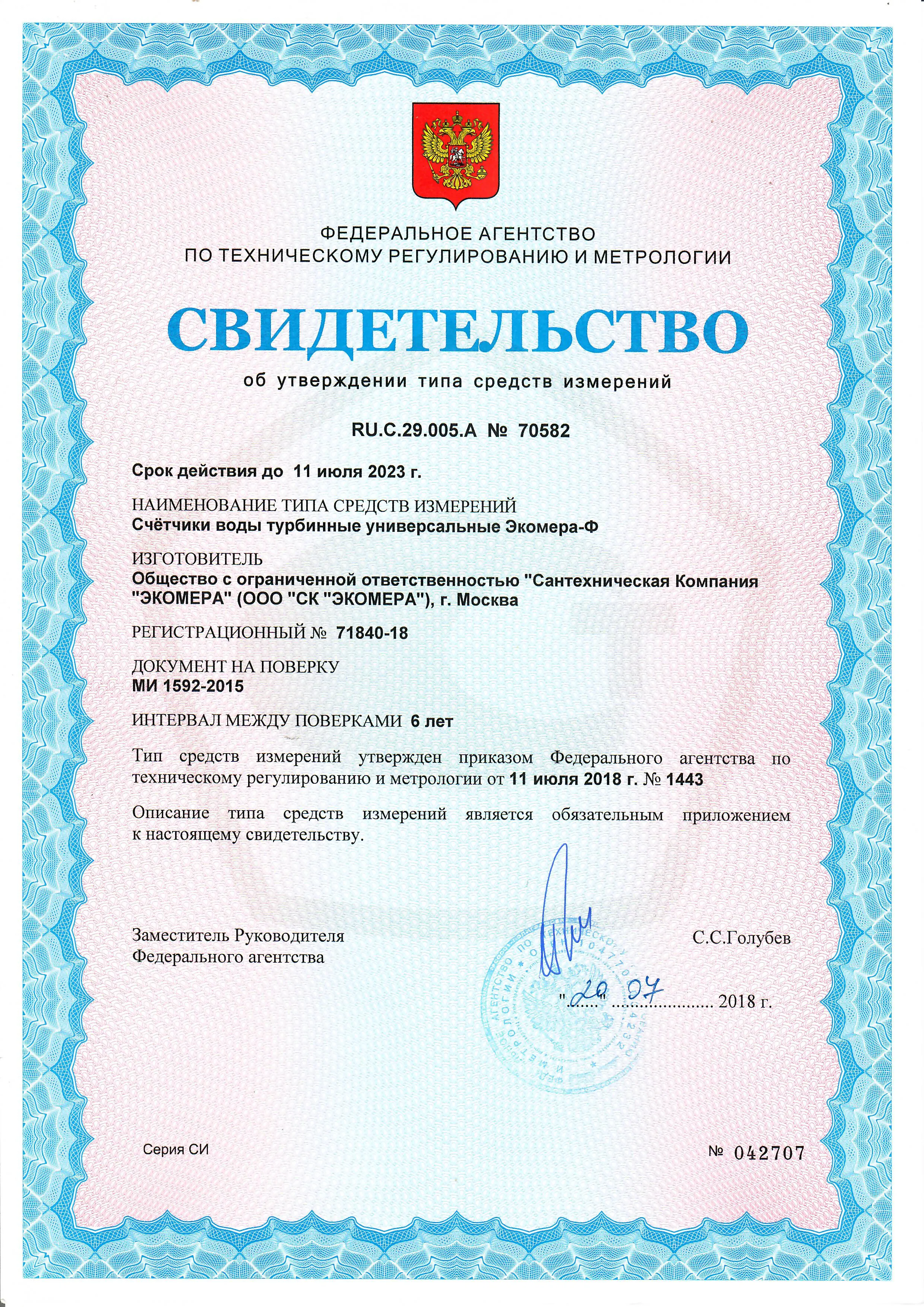

Межповерочный интервал 6 лет.
Габариты: мм
Скидки при заказе больших объемов (от 1 тонны)
| Тип цены | Стоимость |
|---|---|
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

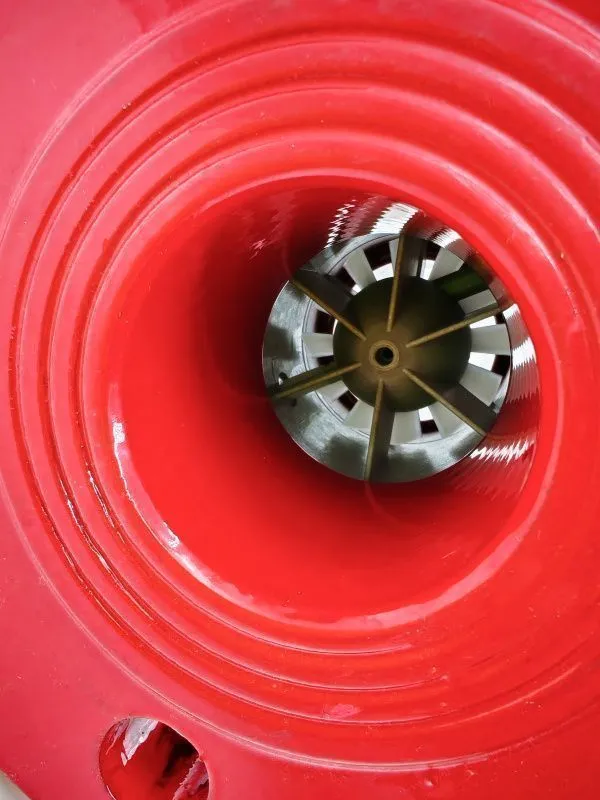

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

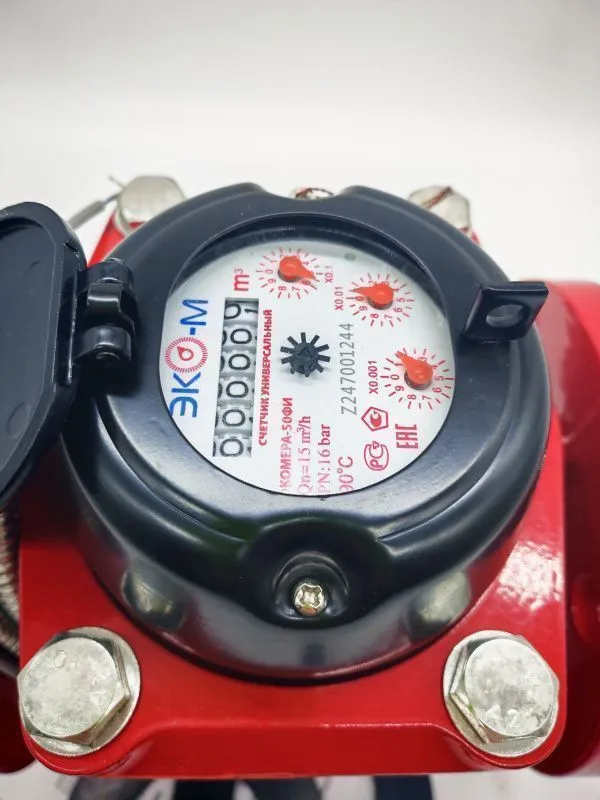

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

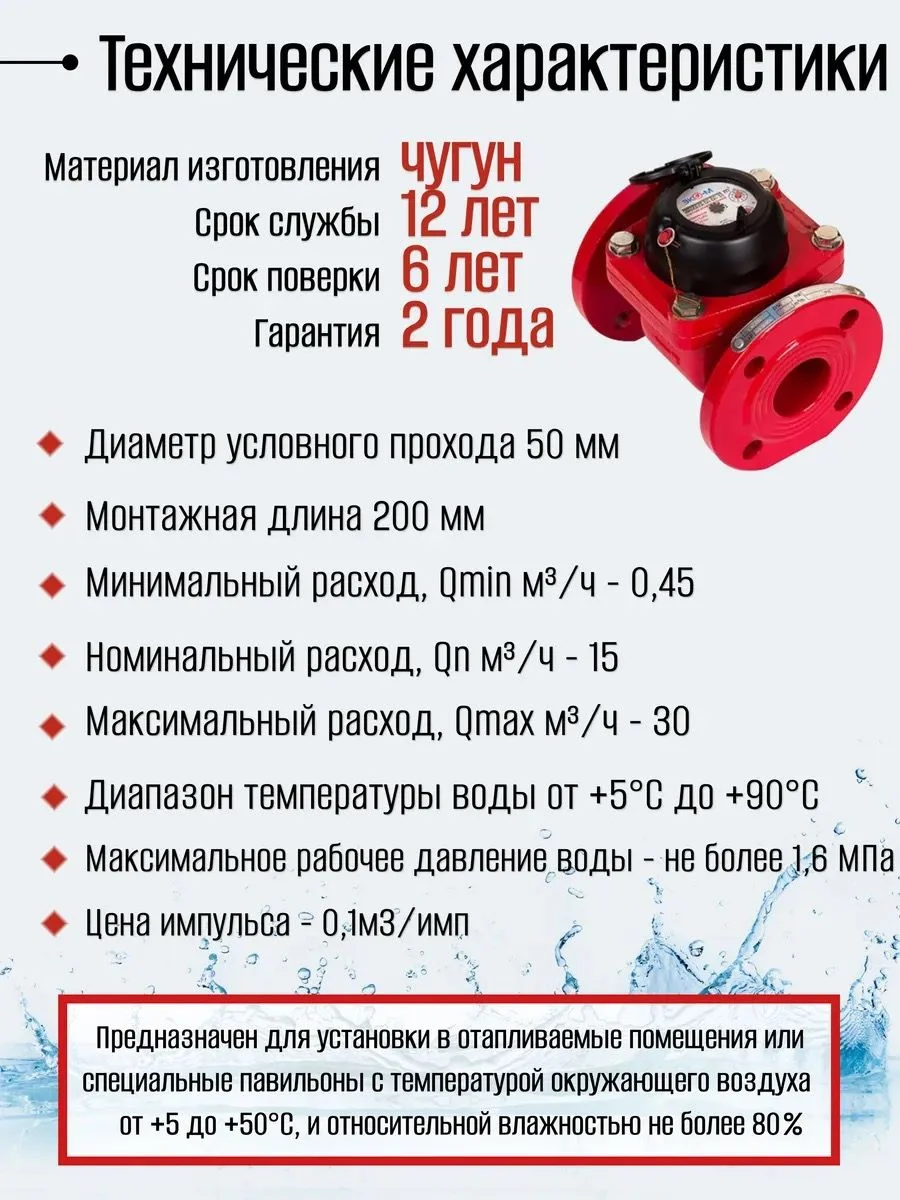

Технические характеристики:| Диаметр условного прохода Ду, мм. | 50 |
| Расход воды Qmin, м3/час: Класс В | 0,45 |
|
Класс А |
1,2 |
| Расход воды Qn, м3/час | 15,0 |
|
Расход воды Qmax, м3/час |
30,0 |
| Цена импульса, м3/имп |
0,1 |
|
Цена наименьшего деления индикаторного устройства, м3 |
0,001 |
|
Диапазон рабочих температур для учета воды |
5 до 90°С |
|
Максимальное рабочее давление воды не более, МПа |
1,0 |
|
Порог чувствительности, м3/ч |
не более 0,5Qmin |
Комплектация:
Счетчик воды ЭКОМЕРА-50Ф - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.
|
Диаметр Сч.вода мм
|
50 |
|
Страна производитель
|
Россия |
|
Тип прибора
|
Фланцевый |
|
Импульсный выход
|
Есть |
|
Монтажная Длина Сч.вода мм
|
200 |
|
Срок службы, г
|
12 |
|
Габариты мм
|
270х170х220 |
|
Номинальный расход, Qn м³/ч
|
15 |
|
Способ монтажа
|
Горизонтальный |
|
Тип присоединения
|
Фланцевый |
|
Вид водосчетчика
|
Турбинный |
|
Рабочий диапазон температуры воды, °C
|
от +5 до +90 |
|
Порог чувствительности, не более м³/ч
|
0,5 |
|
Условный проход мм
|
50 |
|
Минимальный расход м³/ч
|
0.45 |
