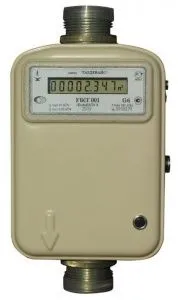

СЧЕТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ
БЫТОВОГО И КОММУНАЛЬНОГО НАЗНАЧЕНИЯ
УБСГ 001 и УБСГ 001М (G4; G6; G10)
1. Газовые счетчики УБСГ 001 и УБСГ 001М (G4; G6; G10) предназначены для измерения объема газа низкого давления и других газообразных топлив в жилищно-коммунальном хозяйстве и быту с функцией коррекции по температуре — приведения измеряемого объема газа к нормальным условиям (ГОСТ 2939).
2. Счетчики выпускаются настроенными на природный газ по ГОСТ 5542. По требованию Заказчика счётчики могут быть настроены на другие параметры измеряемого газа.
3. Информация о суммарном измеренном объеме потребленного газа отображается на табло счетчика. Предусмотрена возможность передачи этой информации по интерфейсу RS-232 в централизованную автоматизированную систему учета энергоресурсов по проводной линии. Счетчик полностью адаптирован для использования в автоматизированной системе коммерческого учета газа.
4. Дополнительно по заказу потребителей может поставляться:
- Адаптер
- Методика поверки
- Руководство по экслуатации
5. Преимущества счетчиков газа УБСГ 001:
- отсутствие подвижных деталей и узлов;
- высокая точность измерений;
- высокая стабильность метрологических характеристик;
- возможность введения корректирующих коэффициентов по давлению и плотности газа;
- автоматическое приведение измеренного объема к температуре +20°С;
- наличие интерфейса RS232 для передачи информации;
- возможность калибровки по семи точкам.
Сертификаты на счетики газа УБСГ
Разрешение на применение счетчиков газа УБСГ
Основные технические характеристики
| Типоразмер счетчика | G4 | G6 | G10 | ||
| Измеряемая среда | природный газ по ГОСТ 5542 | ||||
| Минимальный расход Qmin, м3/ч | 0,04 | 0,06 | 0,1 | ||
| Номинальный расход Qnom, м3/ч | 4 | 6 | 10 | ||
| Максимальный расход Qmax, м3/ч | 6 | 10 | 16 | ||
| Порог чувствительности, м3/ч, не более | 0,008 | 0,012 | 0,02 | ||
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне температур, в диапазоне расходов, %:
от Qmin, до 0,1Qnom от 0,1Qnom до Qmax включительно |
±3,0 ±1,5 |
||||
| Диапазон температуры окружающей среды, °C | -40…+50 | ||||
| Диапазон температуры измеряемого газа, °C | -40…+50 | ||||
| Наибольшее избыточное рабочее давление, кПа | 5 | ||||
| Падение давления на счетчике при Qmax, Па, не более | 200 | 200 | 300 | ||
| Степень защиты от внешних воздействий | IP 54 | ||||
| Маркировка взрывозащиты | 1EхibIIAT4 X | ||||
| Источник питания | литиевая батарея 18А·h, 3,6V | ||||
| Размеры резьбы штуцеров, дюйм | G1 ¼ — B | ||||
| Масса, кг, не более | 1,7 | ||||
| Габаритные размеры счетчика (ВхШхГ), мм | 236х134х67 | ||||
| Напряжение, В | 5…15 | ||||
| Ток, мА | 8…10 | ||||
| Период передачи, с | 3,75 | ||||
| Скорость передачи, бит/с | 300 | ||||
| Срок службы, лет, не менее | 25 | ||||
|
Межповерочный интервал, лет: УБСГ 001 УБСГ 001М
|
6 10 |
||||
| Гарантийный срок эксплуатации, мес. | 24 | ||||
