Описание

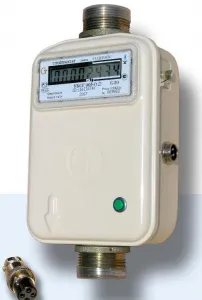

1. Счетчики газа ультразвуковые с автоматической температурной компенсацией АГАТ (G16; G25) предназначены для измерений прошедшего через них объема газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газовпроводе низкого давления, с приведением измеряемого объема газа к нормальным условиям по температуре (+20°С), по ГОСТ 2939.
2. Для удобства потребителей ультразвуковых счетчиков газа АГАТ предусмотрена возможность настройки на заводе-изготовителе коэффициентов Р (рабочее избыточное давление газа) и G (плотность газа) под реальные условия газовой сети потребителей.
3. Информация о суммарном измеренном объеме потребленного газа отображается на табло счетчика. Предусмотрена возможность передачи этой информации по интерфейсу RS-232 в централизованную автоматизированную систему учета энергоресурсов по проводной линии. Счетчик полностью адаптирован для использования в автоматизированной системе коммерческого учета газа.
4. Дополнительно по заказу потребителей может поставляться:
- Адаптер;
- Методика поверки;
- Руководство по эксплуатации
5. Преимущества счетчика газа АГАТ:
- отсутствие подвижных деталей и узлов;
- высокая точность измерений;
- высокая стабильность метрологических характеристик;
- возможность введения корректирующих коэффициентов по давлению и плотности газа;
- автоматическое приведение измеренного объема к температуре +20°С;
- наличие интерфейса RS232 для передачи информации;
- возможность калибровки по семи точкам.
Питание счетчиков осуществляется от автономного источника питания напряжением U=3,0÷3,6 B, емкостью 14А∙ч (размер D).
Типоразмер счетчика | G16 | G25 |
Измеряемая среда | природный газ по ГОСТ 5542 | |
Минимальный расход Qmin, м3/ч | 0,16 | 0,25 |
Номинальный расход Qnom, м3/ч | 16 | 25 |
Максимальный расход Qmax, м3/ч | 25 | 40 |
Порог чувствительности, м3/ч, не более | 0,032 | 0,05 |
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне температур, в диапазоне расходов, %:
от Qmin, до 0,1Qnom от 0,1Qnom до Qmax включительно |
±3,0 ±1,5 |
|
Диапазон рабочей и окружающей среды, °С | -40…+50 | |
Диапазон температур измеряемого газа, °C | -40…+50 | |
Наибольшее избыточное рабочее давление, кПа | 5 | |
Падение давления на счетчике при Qmax, Па, не более | 300 | |
Степень защиты от внешних воздействий | IP 54 | |
Класс взрывозащищенности (ГОСТ22782.3-77) | 1ExibIIАT4 X | |
Источник питания | литиевая батарея 18А•h, 3,6V | |
Размеры резьбы штуцеров, дюйм | G1 ¼ — B | |
Масса, кг, не более | 1,8 | |
Габаритные размеры счетчика (ВхШхГ), мм | 308х155х85 | |
Напряжение, В | 5…15 | |
Ток, мА | 8…10 | |
Период передачи информации, с | 3,75 | |
Скорость передачи, бит/с | 300 | |
Срок службы, лет, не менее | 25 | |
Межповерочный интервал, лет | 10 | |
Гарантийный срок эксплуатации, мес. | 24 |
