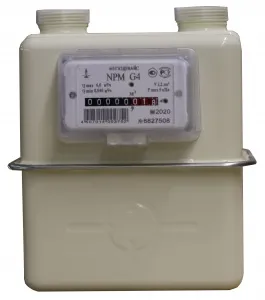

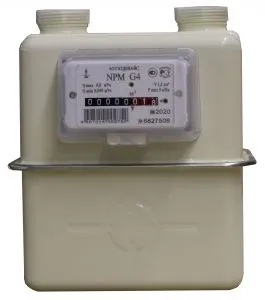

СЧЕТЧИКИ ГАЗА ОБЪЕМНЫЕ ДИАФРАГМЕННЫЕ
С УСТРОЙСТВОМ ТЕМПЕРАТУРНОЙ
КОМПЕНСАЦИИ ИЗМЕРЯЕМОГО ОБЪЕМА ГАЗА
ОМЕГА (G1,6; G2,5; G4)
1. Газовые счетчики объемные диафрагменные ОМЕГА (G1,6; G2,5; G4) с механическим термокорректором предназначены для измерений прошедшего через них объёма газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к нормальным условиям по температуре +20 ºС по ГОСТ 2939.
2. С 2011 г. модифицированные счетчики газа ОМЕГА по дополнительному заказу могут поставляться с датчиками импульсовдля использования их в автоматизированной системе коммерческого учета газа.
3. Для удобства монтажа счетчики ОМЕГА выпускаются левостороннего исполнения — подача газа производится слева-направо, и правостороннего исполнения — подача газа производится справа-налево.
4. Дополнительно по заказу потребителей может поставляться:
- Адаптер
- Фильтр-сетка
- Датчик импульсов
Сертификаты на счетчики газа ОМЕГА
Основные технические характеристики
| Типоразмер счетчика |
ОМЕГА
G1,6 |
ОМЕГА
G2,5 |
ОМЕГА
G4 |
| Номинальный измеряемый расход, Qном, м3/ч | 1,6 | 2,5 | 4 |
| Максимальный измеряемый расход, Qмакс, м3/ч | 2,5 | 4 | 6 |
| Минимальный измеряемый расход, Qмин, м3/ч | 0,016 | 0,025 | 0,04 |
| Порог чувствительности счетчика, м3/ч | не более 0,002 Qном | ||
|
Пределы допускаемой относительной погрешности счетчика в диапазоне расходов при выпуске из производства при температуре +20°С, %:
Qмин ≤ Q < 0,1Qном 0,1Qном ≤ Q ≤ Qмакс |
± 3,0 ± 1,5 |
||
| Дополнительная погрешность, вызванная изменением температуры на 1°С в диапазоне температур: от -20°С …+50°С, % | ± 0,1 | ||
| Максимальное избыточное давление, кПа | 50 | ||
| Максимальное избыточное рабочее давление, кПа | 5 | ||
| Допускаемая потеря давления при температуре +20°С при Qмакс, Па | не более 200 | ||
| Макс. допускаемая потеря давления при Qном, Па | 50 | 80 | 100 |
| Циклический объём, дм3 | 1,2 | ||
| Емкость отсчётного устройства | 99999,999 | ||
| Цена деления отсчётного устройства, м3 | 0,0002 (0,2 дм3) | ||
| Диапазон рабочей и окружающей среды, °С | от -40 до +60 | ||
| Диапазон коррекции по температуре, °С | от -20 до +50 | ||
| Габаритные размеры, (Ш х Г х В), мм | 188х163х218 | ||
| Межцентровое расстояние между штуцерами, мм | 110 ± 0,2 | ||
| Диаметр входного и выходного штуцеров, дюйм | 1 ¼ | ||
| Масса, кг | не более 1,85 | ||
| Межповерочный интервал, лет | 10 | ||
| Срок службы, лет | 20 | ||
| Гарантийный срок эксплутации, мес | 24 | ||
