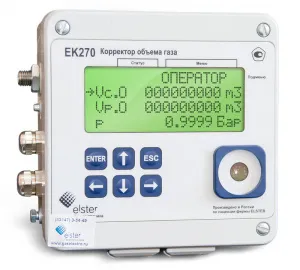

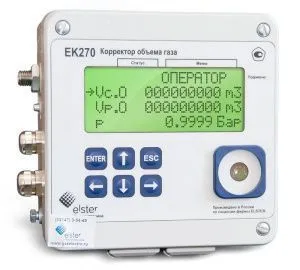

Корректор объема газа ЕК270 предназначен для приведения объе-
ма природного газа, прошедшего через счетчик газа, к стандартным условиям, в зависимости от:
измеренных температуры и давления газа и вычисленного коэффициента сжимаемости газа.
Область применения – взрывозащищенные корректоры совместно с турбинными, ротацион-
ными и диафрагменными счетчиками газа, используются в промышленных установках, маги-
стральных трубопроводах, в системах энергоснабжения для коммерческого учета, и должны
применяться в соответствии с требованиями гл. 7.3 ПУЭ и ГОСТ Р 52350.011 “Электрообору-
дование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь “i”.
1.2 Технические характеристики
Корректор - специализированный микропроцессорный прибор с интегрированными преобра-
зователями давления и температуры, предназначенными для измерения параметров газа и
приведенния объема газа, прошедшего через счетчик газа к стандартным условиям, с памя-
тью для архивации данных и ведения протокола работы, с автономным питанием.
Корректор предназначен для работы в составе измерительных комплексов и обеспечивает ав-
томатический учет потребления газа, а также контроль технологических параметров, связан-
ных с эксплуатацией измерительного комплекса.
Корректор обеспечивает работу совместно со счетчиками (преобразователями объема) газа,
имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих услови-
ях с весом импульса от 0,01 м3 до 100 м3 в диапазоне частот до 8 Гц, либо со счетчиками,
имеющими размещенный в счетной голове позиционно-кодирующий механизм (энкодер).
Корректор обеспечивает измерение параметров газа:
-давления в трубопроводе - встроенным преобразователем абсолютного (избыточного)
давления
-температуры газа – встроенным термопреобразователем сопротивления платиновым с
номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) по ГОСТ
6651.
Корректор обеспечивает вычисление коэффициента сжимаемости газа (К) для приведения
объема газа, прошедшего через счетчик, к стандартным условиям (Т = 293,15 К, Р = 0,101325
МПА ) по методу, соответствующему ГОСТ 30319.2.
Предел допускаемой относительной погрешности во всем диапазоне рабочих температур (см.
п. 1.2.7):
- при измерении давления ±0,35%;
- при измерении температуры ±0,1%;
- при приведении объема, к стандартным условиям, в диапазоне изменения параметров
газа: температуры от минус 23 до плюс 60°С и плотности от 0,668 до 1,0 кг/м
3
, с учетом по-
грешности измерения давления, температуры и вычисления коэффициента сжимаемости, обу-
словленные реализацией алгоритмов±0,37 %.*
*В случае, если температура газа ниже минус 23°С для расчета коэффициента сжимаемости используется под-
становочное значение температуры (см. п. 1.5.5)
Корректор обеспечивает работу с преобразователем перепада (разности) давления на преобра-
зователе объема с выходным сигналом 0,5 – 4,5 В.
