Измерительный комплекс СГ-ЭK-Т 100/1.6 на базе счетчика газа СГ Ду50

Комплекс для измерения количества газа СГ-ЭК-Т 100/1.6 на базе турбинного счетчика газа СГ
Производство: ООО «ЭЛЬСТЕР Газэлектроника», Нижегородская область, г. Арзамас

Комплекс СГ-ЭK-Т на базе турбинного счетчика газа  СГ предназначен для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинного счетчика газа СГ по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.

Комплексы СГ-ЭК-Т могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

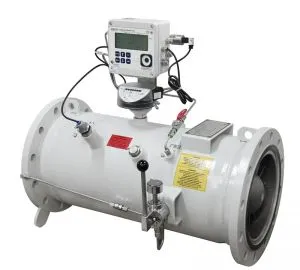

Комплекс СГ-ЭК-Т состоит из корректора объема газа ЕК270 и турбинного счетчика газа СГ

Принцип работы
Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными СГ при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Выполняемые функции

Вычисление приведенного к стандартным условиям объема газа;
Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов - суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
Периодический вывод данных на принтер, оснащенный последовательным портом;
Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
Архивирование основных измеряемых и вычисляемых параметров;
Почасовая запись данных в архив за 9 месяцев;
Ввод и изменение исходных условий и данных (процедура настройки);
При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
Возможность работы по подставному значению расхода.
Контроль температуры окружающей среды (опционально);
Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
Возможность дистанционной настройки корректора с помощью SMS сообщений;
Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05;
Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB ;
Удобный 4-строчный дисплей.
Основные характеристики:

Диапазон рабочих расходов:
для модификаций СГ-ЭК-Т со счетчиком СГ: от 8 м3/ч до 4000 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции1), %:
модификации СГ-ЭК-Т на базе счетчиков СГ :
в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qt4): ± 2,1;
в диапазоне объемных расходов при рабочих условиях от Qt4) до Qмакс2): ± 1,1.
Примечания:

1) Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);

2) Qмакс - максимальный объемный расход при рабочих условиях;

3) Qмин - минимальный объемный расход при рабочих условиях;

4) Qt - значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным:

СГ16МТ-160...4000-Р-2 с диапазоном измерения 1:20;    0,1 Qмакс
СГ16МТ-250...650-Р-3 с диапазоном измерения 1:25; СГ16МТ-800...4000-Р-3 с диапазоном измерения 1:30    0,05 Qмакс
СГ16МТ-100-Р-1 с диапазонами измерения 1:12,5; СГ16МТ-250...650-Р-4 с диапазоном измерения 1:25; СГ16МТ-800...4000-Р-4 с диапазоном измерения 1:30    0,1 Qмакс
Диаметр условного прохода Ду,мм:
СГ-ЭК-Т со счетчиком СГ: Ду50...Ду200;
Максимальное рабочее давление:
со счетчиком газа СГ16МТ-Р: 1,6 МПа;
со счетчиком газа СГ75МТ-Р: 7,5 МПа;
Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от -23 °С до +60 °С.
Диапазон температур окружающей среды комплекса СГ-ЭК: от -40 °С до +60 °С.
Диапазон температур, при котором объем газа приводится к стандартным условиям: от -23°С до + 60°С.
Межповерочный интервал 5 лет.
Электропитание:
от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания.
Установка во взрывоопасной зоне.
Дополнительное оборудование:
Дополнительные приборы (в комплект поставки не входят):

Кабель адаптер оптический КА/О-USB
внешние блоки питания и модули телеметрии БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;
модуль функционального расширения МР260;
программно-аппаратный комплекс для считывания данных AS-300.
Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):

Программный комплекс «СОДЭК® СтандартTM» версия 6.х - предназначен для сбора данных с небольшого количества ЕК270/ЕК260 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
Программно-технический комплекс «СОДЭК® ЭкстраTM» - предназначен для сбора данных с большого количества корректоров ЕК270/ЕК260 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).
По согласованию с Заказчиком возможна поставка оборудования:

фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;
комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ
