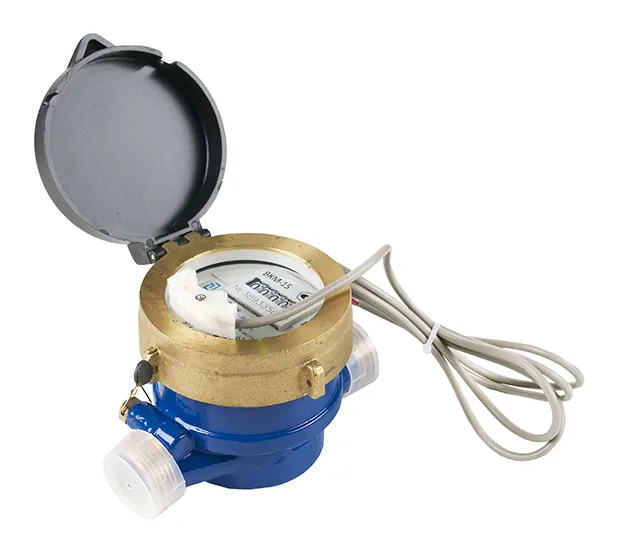

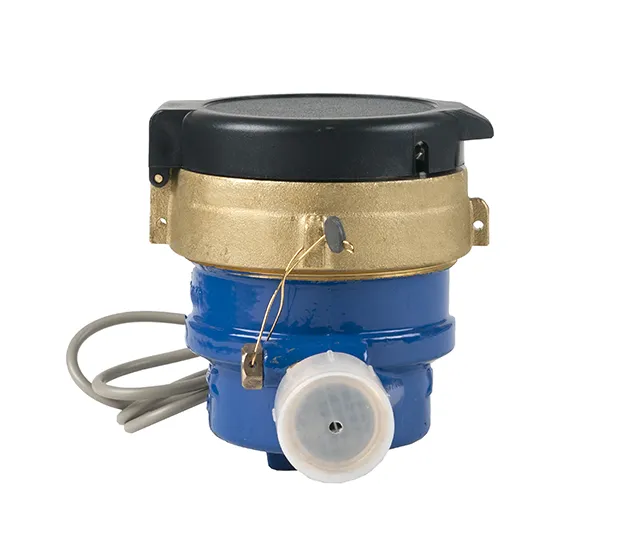

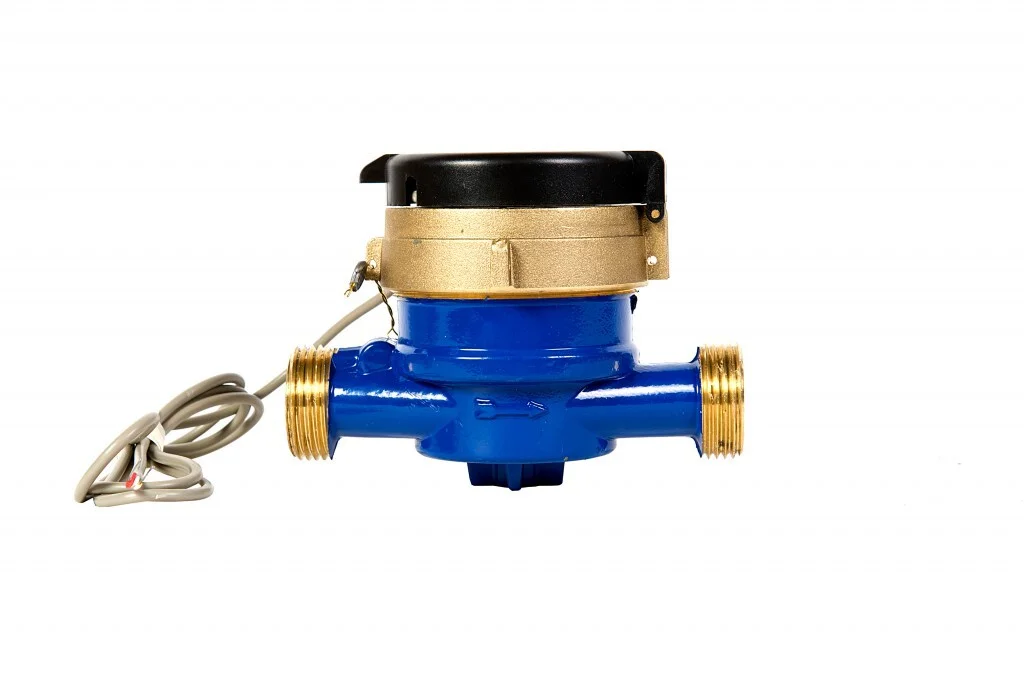

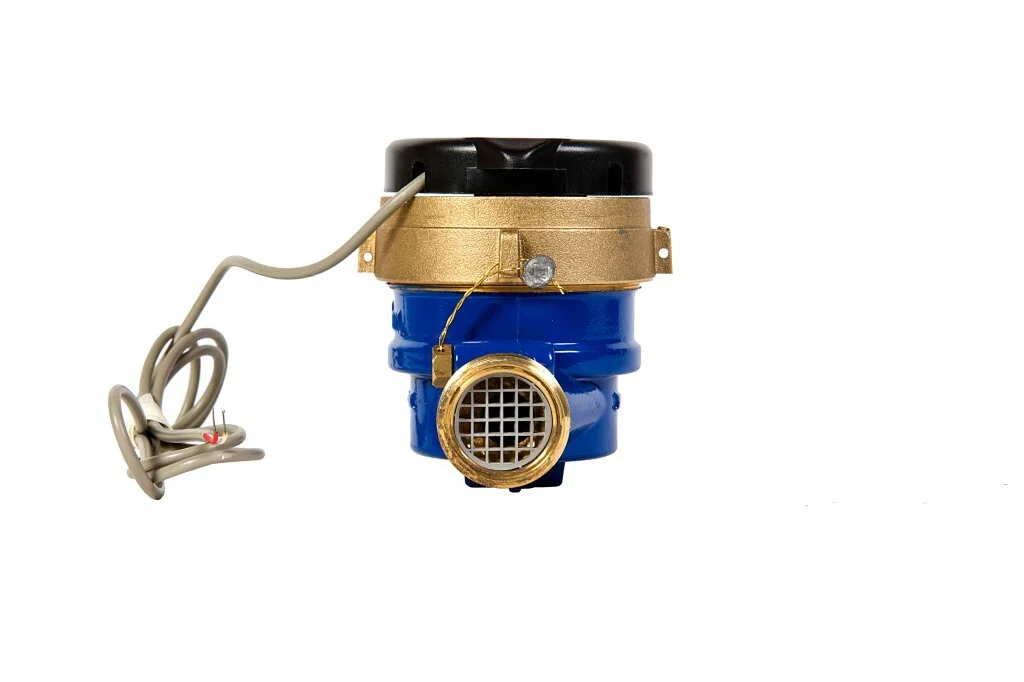

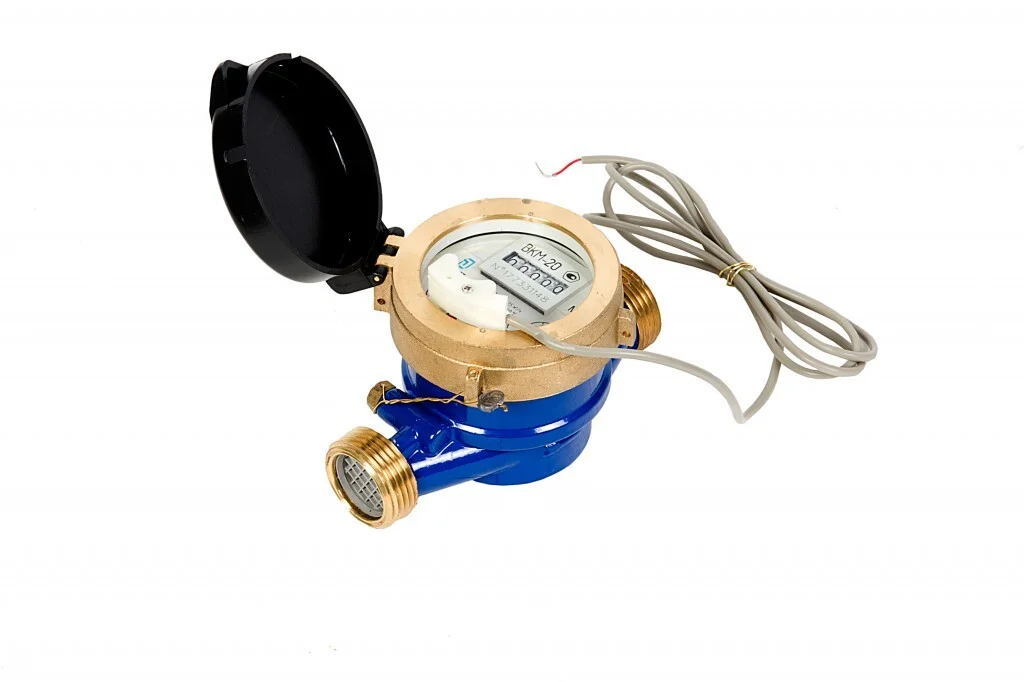

Одноструйный мокроходный счетчик:
- Диаметр условного прохода, DN - 15 мм;
- Монтажная длина, L - 110 мм;
- Температура, Т - +5…+40С;
- Расход воды, Qmin…Qmax - 0,06/0,03…3,0м3/ч;
- Присоединение резьба - G3/4”;
- Цена импульса - 10л/имп;
- Защита оболочки - IP68;
- МПИ - 6 лет.
Общие данные и применение
- счетчик предназначен для измерения объема потребленной технической или питьевой воды в дачных домах и других объектах с малым расходом воды;
- может использоваться в неблагоприятных климатических условиях ;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40°C и давлением до 1,6 Мпа;
- исполнение счетчика делает возможным его применение в помещениях с высокой влажностью, затапливаемых объектах и колодцах;
- может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).
Оснащение
- латунный корпус;
- присоединение резьбовое;
- корпус синего цвета;
- набор монтажных частей и прокладок в комплекте;
- датчик герконовый.
-
Достоинства и преимущества
- счетчик воды работает в затапливаемых помещениях и колодцах;
- мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;
- счетный механизм может быть заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;
- латунный корпус;
- возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);
- счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6МПа;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
- может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;
- полностью соответствует ГОСТ Р 50193;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- счетный механизм закрыт толстым стеклом;
- бесшумная работа счетчика воды;
- оснащён защитной крышкой;
- счетчик неприхотлив к условиям эксплуатации;
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.
-
Точность
- Конструкция одноструйных счетчиков простая и надежная.
- На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.
- Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.
- Счетный механизм может быть заполнен глицерином, который защищает от содержащихся в воде примесей, что позволяет беспрепятственно производить съем показаний даже в мутной воде.
-
Считывание показаний

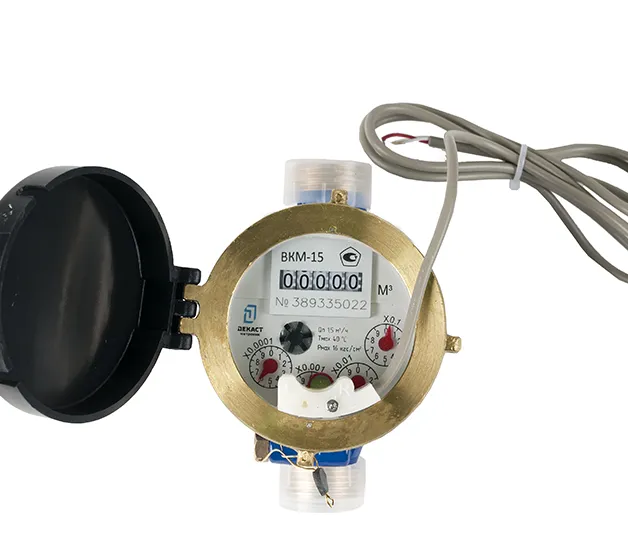

- Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Счётный механизм может быть заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик.
- Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.
-
Принцип работы
- Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически — через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют).
- Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях
-
Комплектация
- счетчик воды;
- паспорт;
- комплект присоединительных частей;
- герконовый датчик.
-

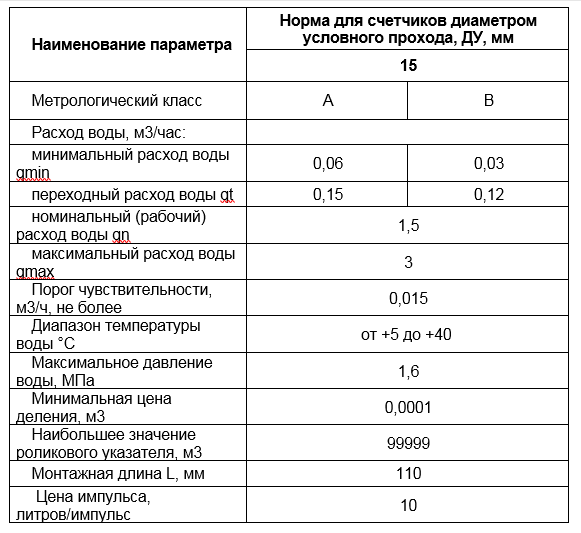

Технические характеристики
